Problemstellung

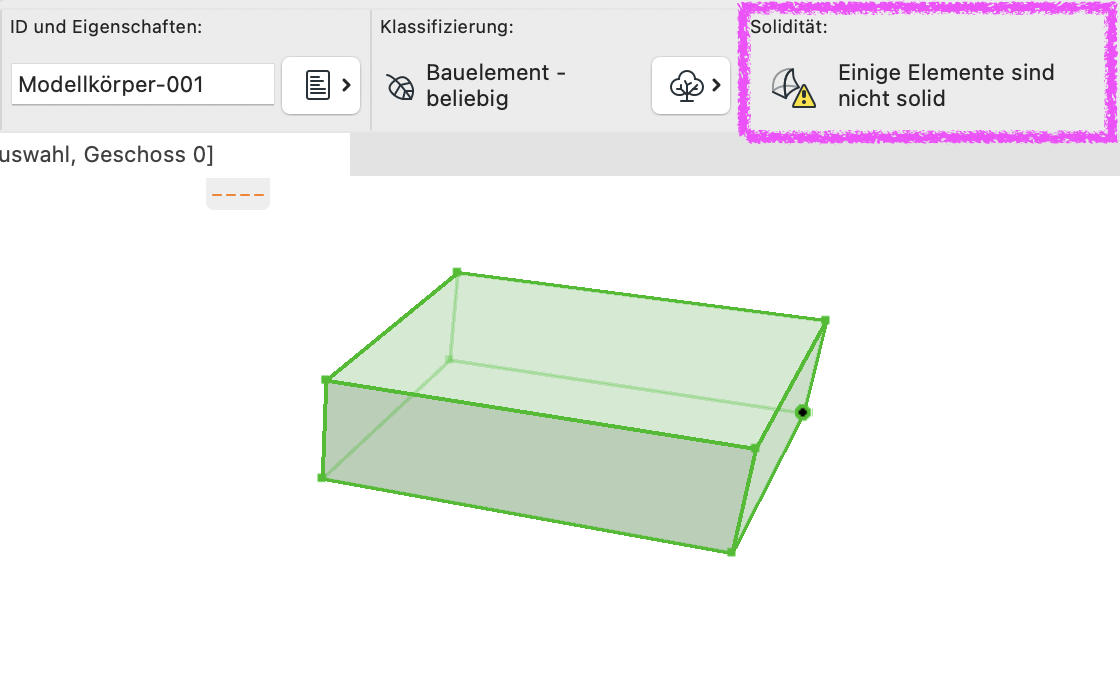

Ein Morph weist Modellierungsfehler auf und ist nicht solid. Es erscheint eine Hinweismeldung: Einige Elemente sind nicht solid.
Troubleshooting
1. Solidität überprüfen
Planung > Morph ändern > Solidität überprüfen

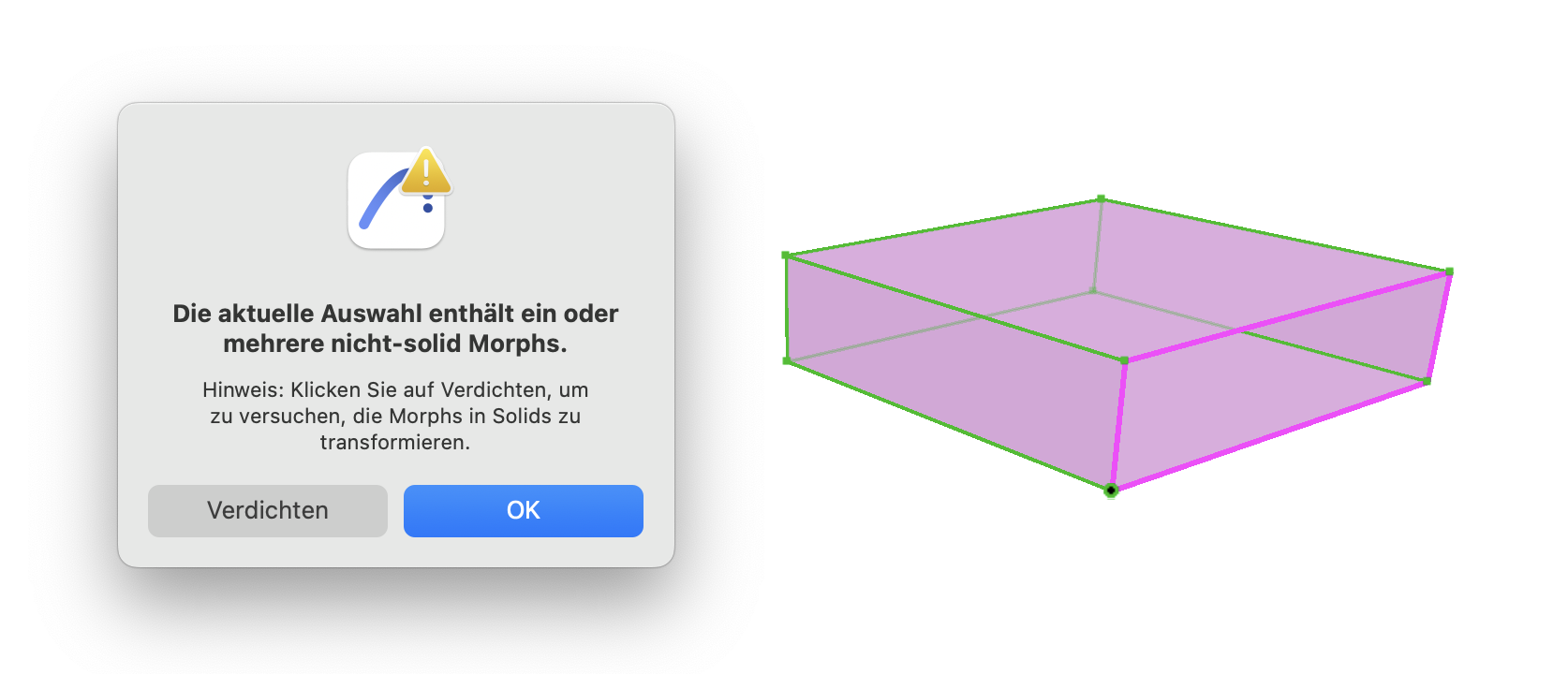

Mit dem Befehl können Morph-Körper auf ihre Solidität hin überprüft werden. Wenn es sich bei den ausgewählten Morphs nicht um solide Morphs handelt, gibt es eine Warnung und die problematischen Morphs und ihre Kanten werden im Modell, wie im nachstehenden Bild angezeigt, hervorgehoben:
Hinweis:
Ein Morph mit einer freistehenden Kante oder mit Flächen, die nicht exakt aneinander stoßen, ist nicht solid. Häufig ist beim Betrachten eines komplexen Modells nicht erkennbar, dass ein solcher Fehler vorliegt.
2. Verdichten bzw. mit Flächen bedecken
Planung > Morph ändern > Mit Flächen bedecken...
Mit dem Betätigen des Buttons Verdichten (siehe Schritt 1) oder der Anwendung des Menübefehls Mit Flächen bedecken... kann versucht werden, den Modellierungsfehler zu beheben.
3. Morph manuell bearbeiten

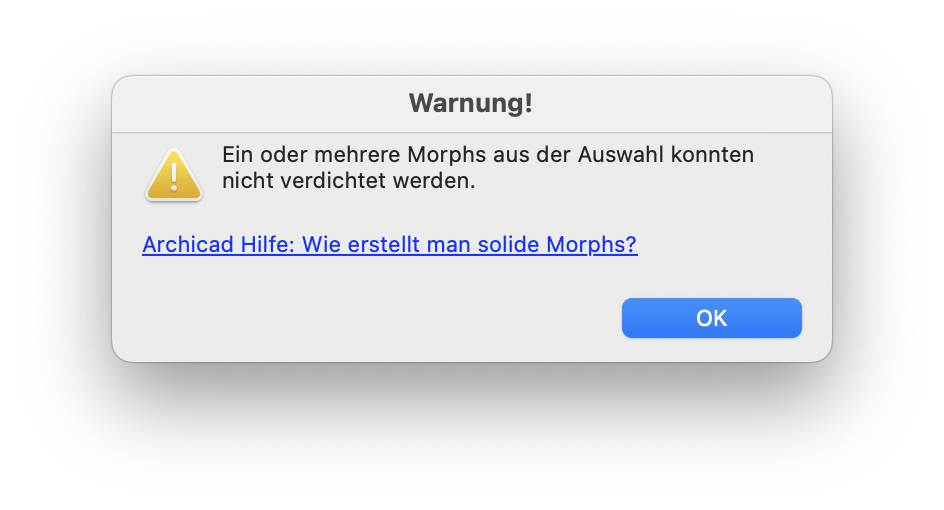

Wenn der nicht-massive Morph nicht automatisch mit den o. g. Befehlen (siehe Schritt 2) korrigiert werden kann, wird eine Warnung angezeigt:
In diesem Fall muss der Morph-Körper manuell grafisch nachbearbeitet werden:

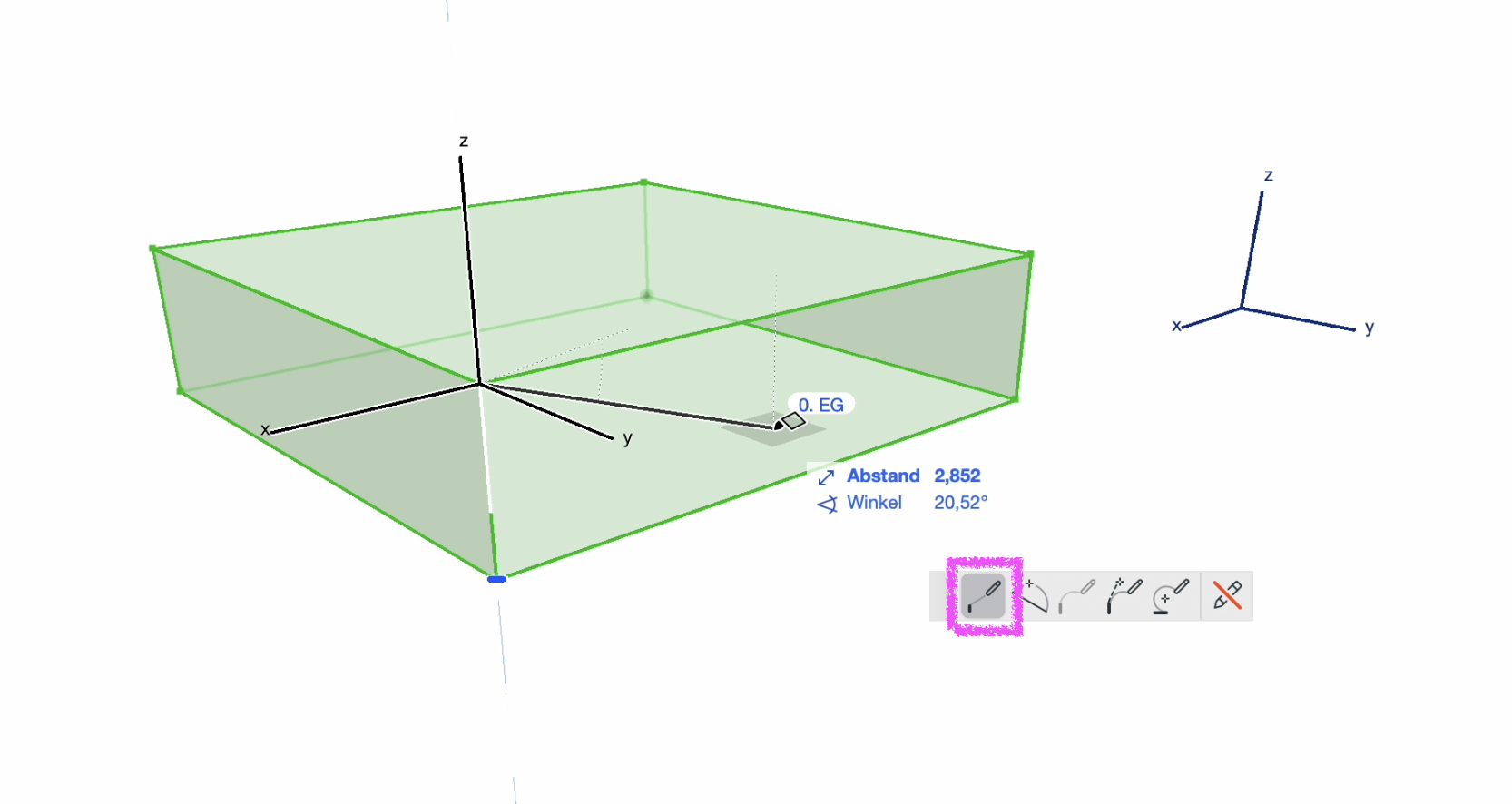

- Den Befehl Gerades Segment (Bleistift-Symbol) aus der Pet-Palette verwenden, um eine oder mehrere neue Kanten an der Stelle der Lücke hinzuzufügen. Bei jeder hinzugefügten Kante versucht Archicad automatisch, angrenzende massive Flächen im Morph zu erzeugen.
- In manchen Fällen kann es hilfreich sein, an der Stelle mit der Lücke eine weitere Kante direkt auf eine vorhandene Kante zu ziehen, um automatische Flächen zu generieren.
- Nach dem Hinzufügen der Kanten den Morph auswählen und Solidität überprüfen (siehe Schritt 1) erneut verwenden, um zu prüfen, ob die Bearbeitung zum gewünschten Ergebnis führt.
Weitere Informationen zu diesem Thema bietet der folgende Link:
Korrigieren von Modellierungsfehlern: Morphs überprüfen und in massiv umwandeln
