Problemstellung

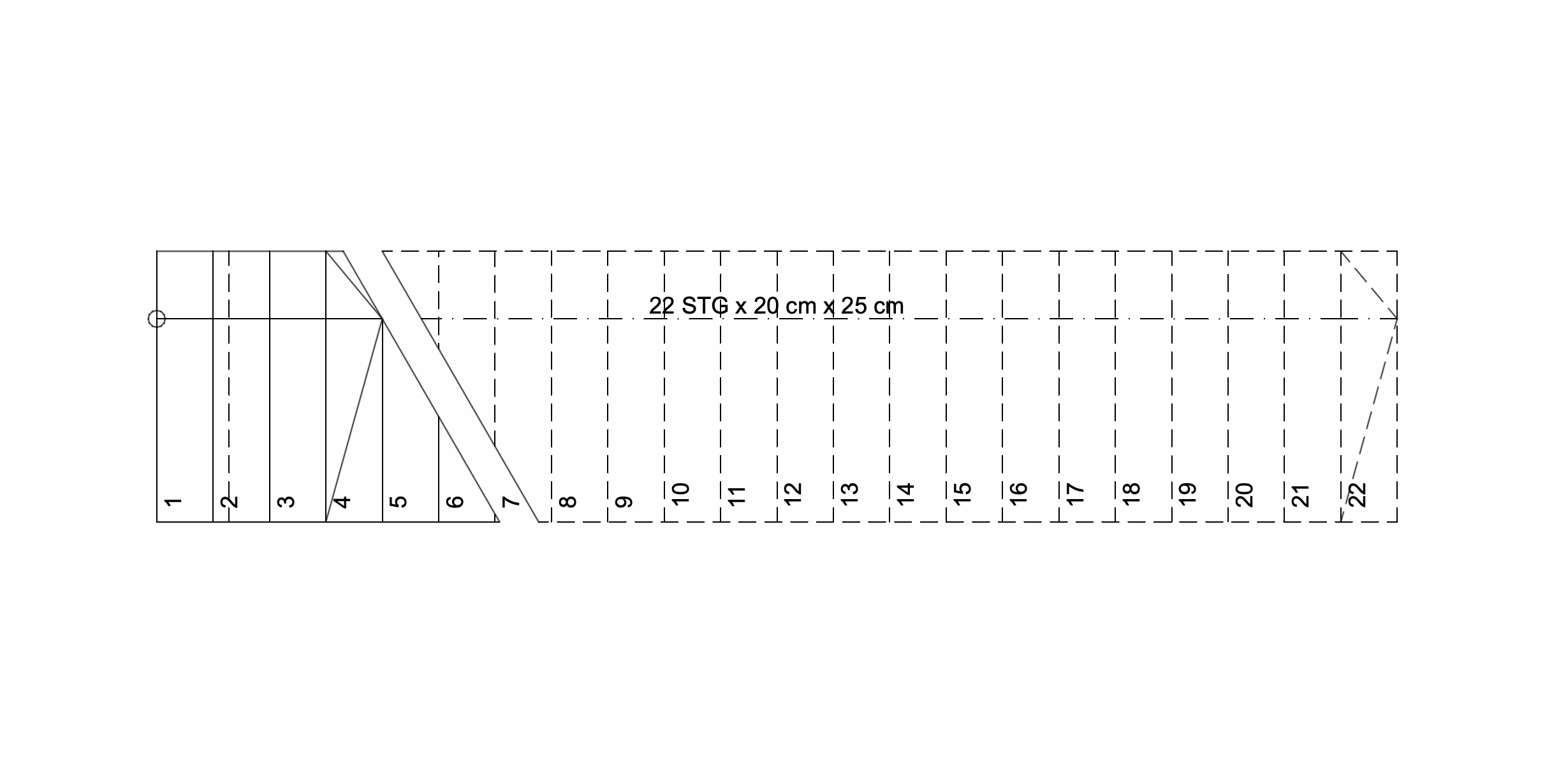

Die Lauflinie wird im Grundriss nicht mittig auf der Treppe platziert oder wird grundsätzlich falsch dargestellt.
Troubleshooting
1. Lauflinie Einstellungen prüfen
Einstellungen für die Treppen-Auswahl > Treppe > Grundrissdarstellung > Lauflinie
Welche Lauflinien-Symbol Position ist eingestellt?
- Grundeinstellung bedeutet, dass das Laufliniensymbol an der gleichen Stelle liegt wie die in den Treppen-Einstellungen - Paneel Geometrie und Positionierung - definierte berechnete Lauflinie.
- Zentriert platziert das Laufliniensymbol in der Mitte der Treppe.
- Eigene bedeutet, dass die Lauflinie grafisch im Bearbeitungsmodus an eine neue Position versetzt wurde.
Weitere Informationen zu diesem Thema bietet der folgende Link: Einstellen von Attributen für alle Treppensymbol-Komponenten
2. Lauflinie im Bearbeitungsmodus bearbeiten
Die Lauflinie sowie die weiteren Treppensymbol-Komponenten wie z.B. die Bruchlinie können im Treppen-Bearbeitungsmodus individuell bearbeitet werden:
Weitere Informationen zu diesem Thema bietet der folgende Link: Grafische Bearbeitung von Treppensymbolkomponenten
