Beschreibung
Der folgende Artikel erläutert, wie man eine Treppe mit einem schrägen, also abgewinkeltem Antritt oder Austritt konstruieren kann.
Troubleshooting
1. Hilfskonstruktion im Grundriss anlegen
Zur Planung einer schrägen An- und/oder Austrittssituation ist es empfehlenswert, eine Hilfskonstruktion mit Linien im Grundriss zu zeichnen.
Die folgenden Angaben sind von Relevanz:
- Welcher Winkel soll der An- oder Austritt haben?
- Wie viele Stufen sollen verzogen werden?
- Welche Auftrittstiefe der Stufen liegt vor?

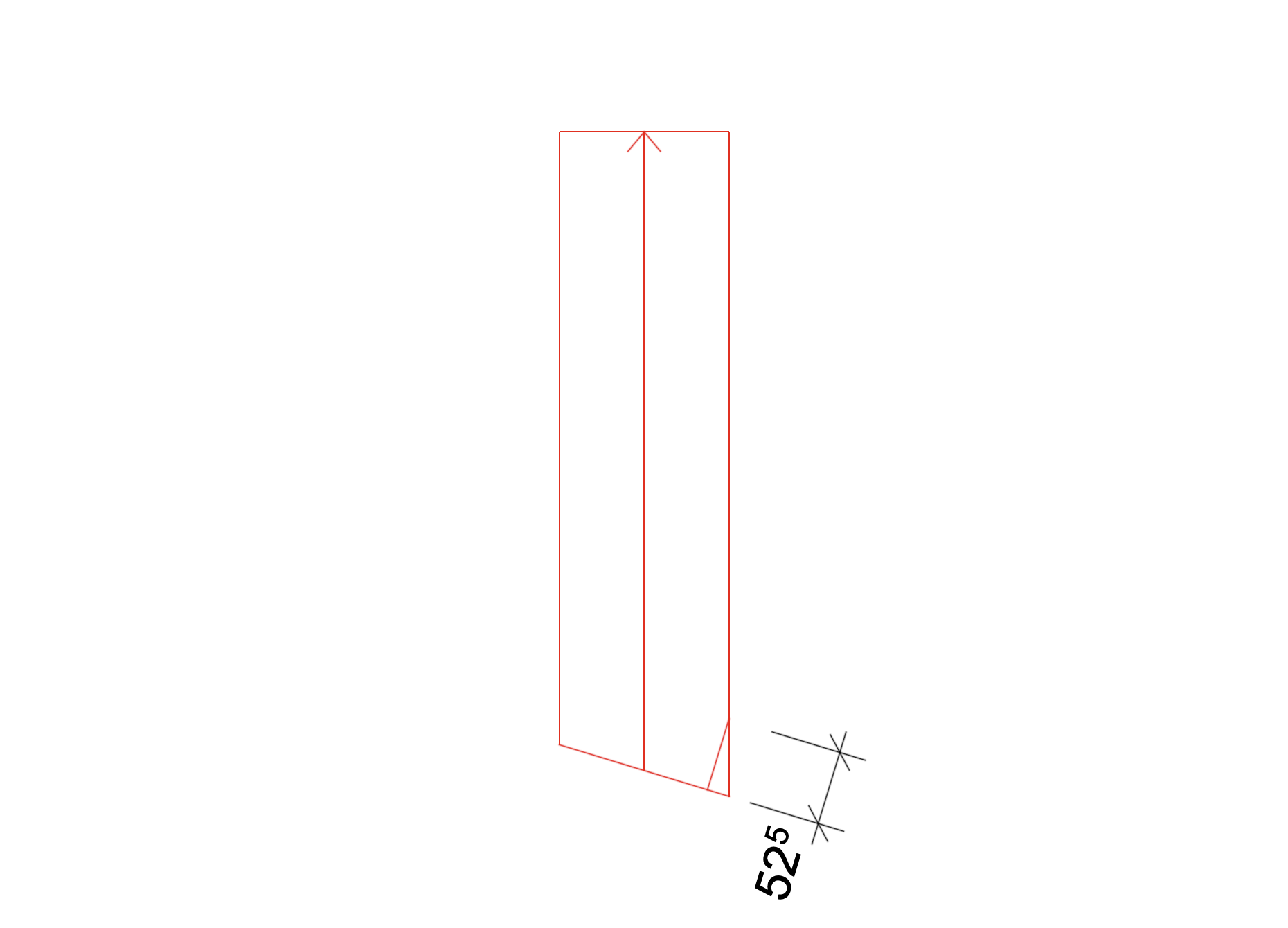

Beispiel:
Bei zwei zu verziehenden Stufen im Antritt und einer Auftrittstiefe von 26,25 cm ergibt sich eine schräge Linie mit 52,5 cm Länge:
2. Treppe einstellen und Treppenwendung definieren
Treppe-Grundeinstellung > Treppe > Geometrie und Positionierung
Die Grundeinstellungen der Treppe sind zu prüfen und unter Wendungsoptionen ist die Option Wendeltreppe mit gleichen Auftritten zu wählen, um eine korrekte Verziehung der Stufen zu ermöglichen.
3. Treppe entlang der Hilfslinien aufziehen
Die Treppe wird entlang der zuvor erstellten Linien geführt – beginnend am Startpunkt des schrägen Antritts über den Knickpunkt bis zum Austritt:

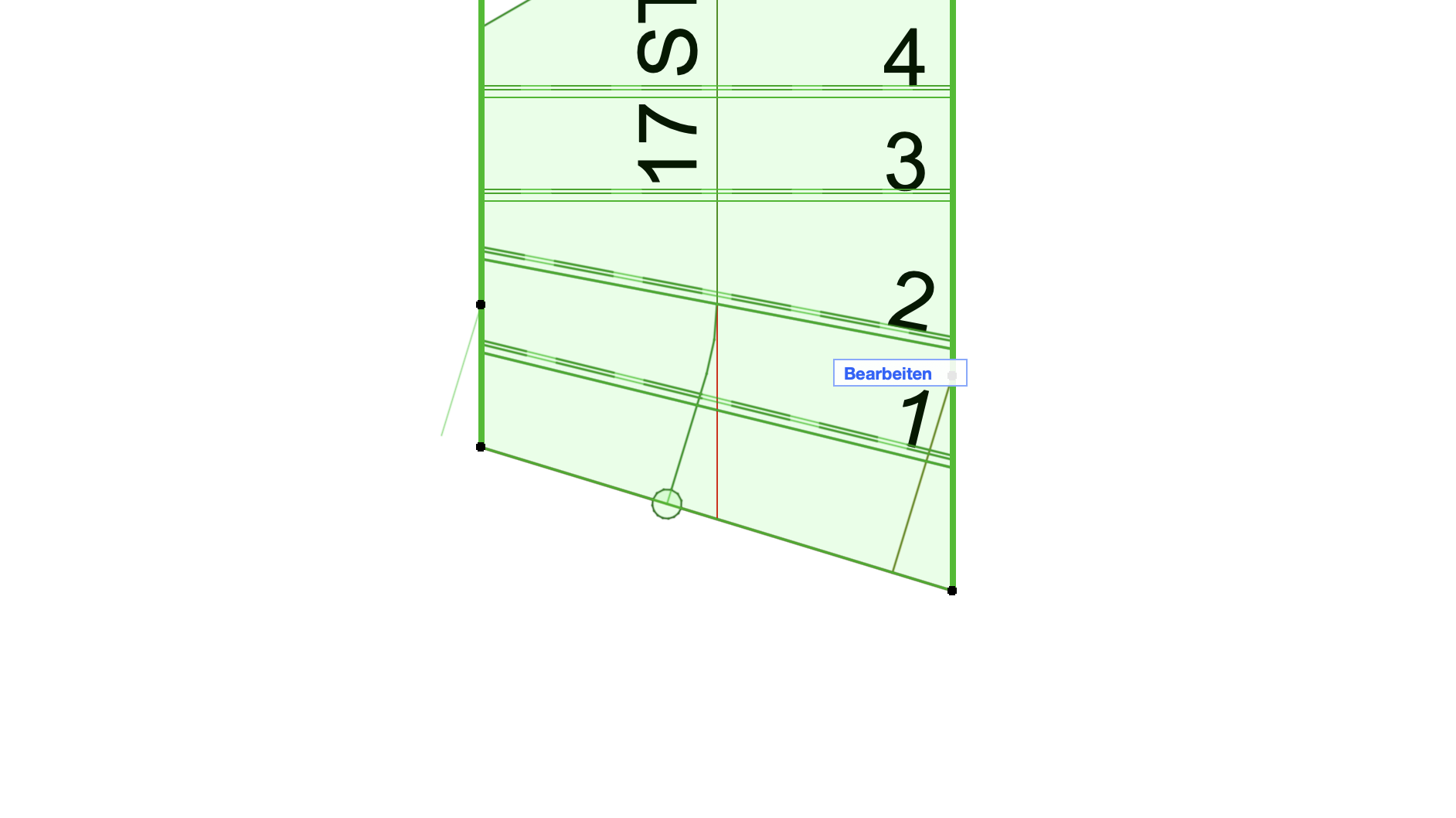

4. Treppenkanten bearbeiten bzw. an die gewünschte Kontur anpassen
Die gewünschte Geometrie wird durch das Anpassen der Treppenkanten realisiert:
- Klick auf die Kante bzw. Aktivierung der Kante gegenüber der Referenzlinie, um beide Kanten (grün hervorgehoben) bearbeiten zu können.
- Treppenkanten entspr. der Treppenkontur bzw. den zuvor erstellen Hilfslinien bearbeiten.
Hinweis: Durch die Bearbeitung der Begrenzung wird die äußere Form der Treppe geändert, nicht aber die Lauflinie und die Referenzlinie.
5. Lauflinie nachträglich bearbeiten
Treppe markieren > Bearbeiten > Symbol
Im Treppen-Bearbeitungsmodus unter der Einstellung Symbol kann die Lauflinie (und ggf. andere 2D-Elemente der Treppe) grafisch entspr. der verzogenen Geometrie angepasst werden.
6. Ergebnis prüfen
Die schrägen Stufen können im Schnitt und im 3D-Fenster kontrolliert werden. Die Verziehung betrifft vollständig die ersten beiden Stufen; bei der dritten Stufe ist lediglich die Vorderkante angepasst.
