Problemstellung
Wenn versucht wird, einen TOP- bzw. Wohnungsstempel zu erstellen, wird der folgende Kommentar angezeigt:

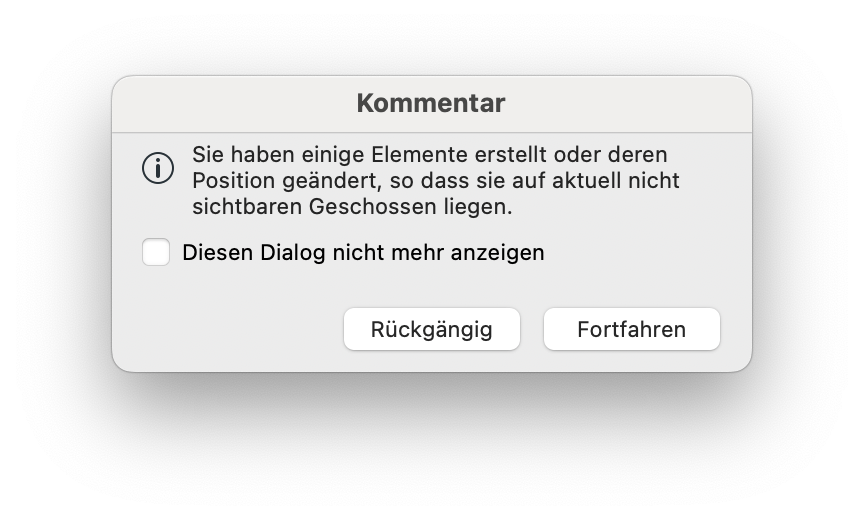

Kommentar
Sie haben einige Elemente erstellt oder deren Position geändert, so dass sie auf aktuell nicht sichtbaren Geschossen liegen.

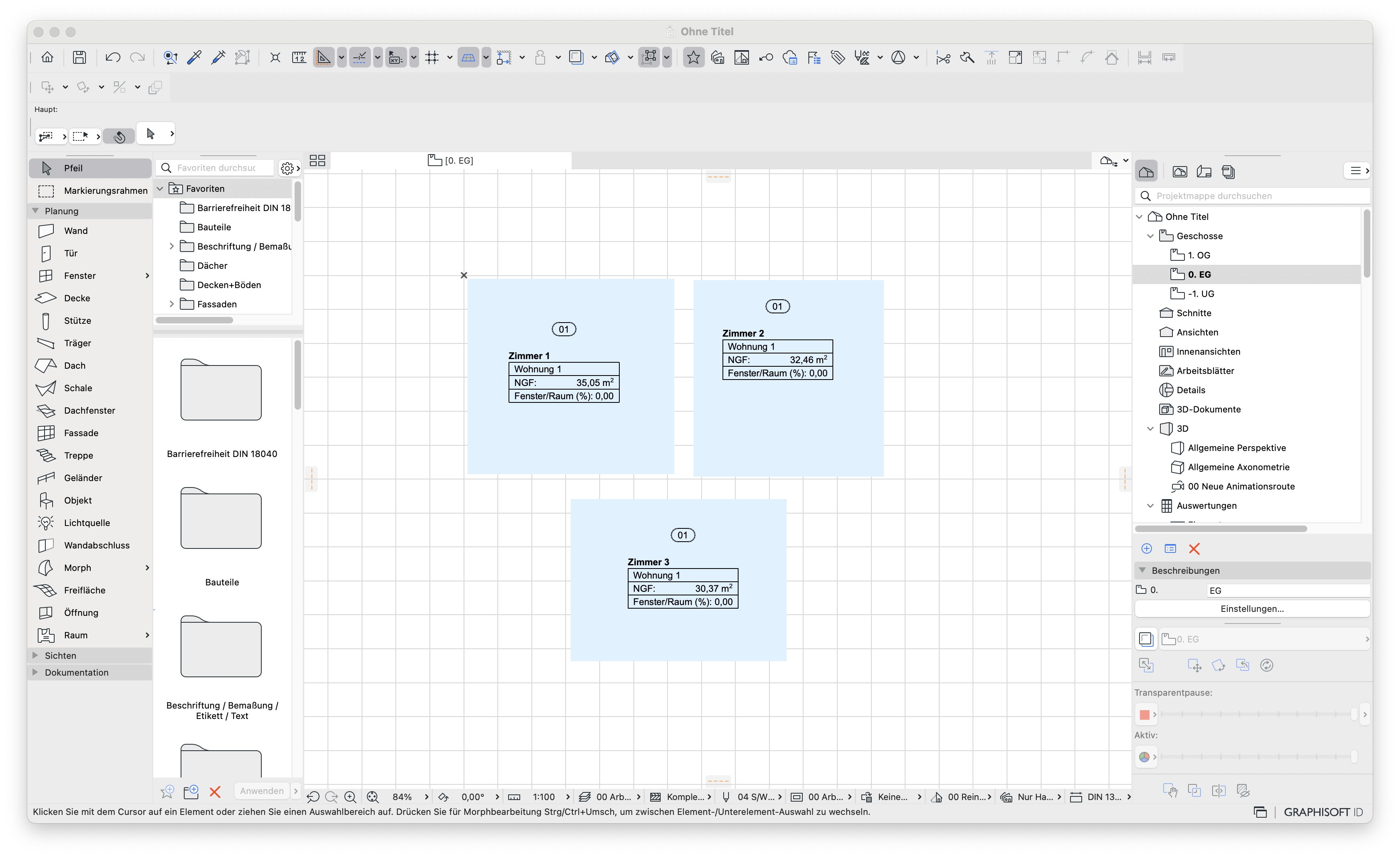

Nachdem der Kommentar mit Fortfahren bestätigt wurde, wird jedoch kein TOP-Stempel oder Wohnungsstempel im Geschoss für die Einheit angezeigt.
Oder es konnte ein TOP-Stempel oder Wohnungsstempel erstellt werden, jedoch ist dieser plötzlich nicht mehr im Grundriss sichtbar.

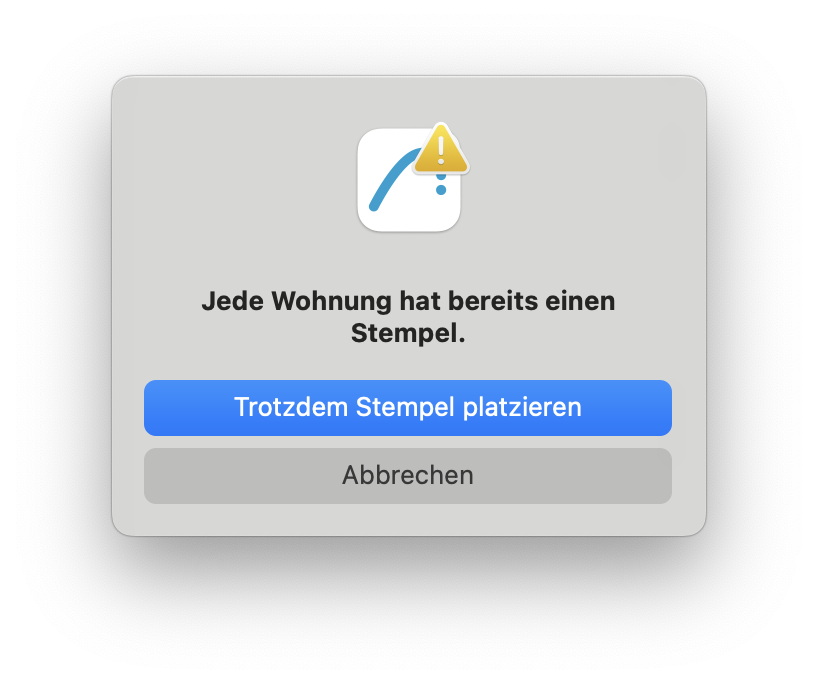

Wenn erneut versucht wird, einen Stempel zu erstellen, erscheint eine Meldung, dass bereits ein TOP-Stempel bzw. Wohnungsstempel existiert.
Troubleshooting
1. Geschosse der Einheit prüfen

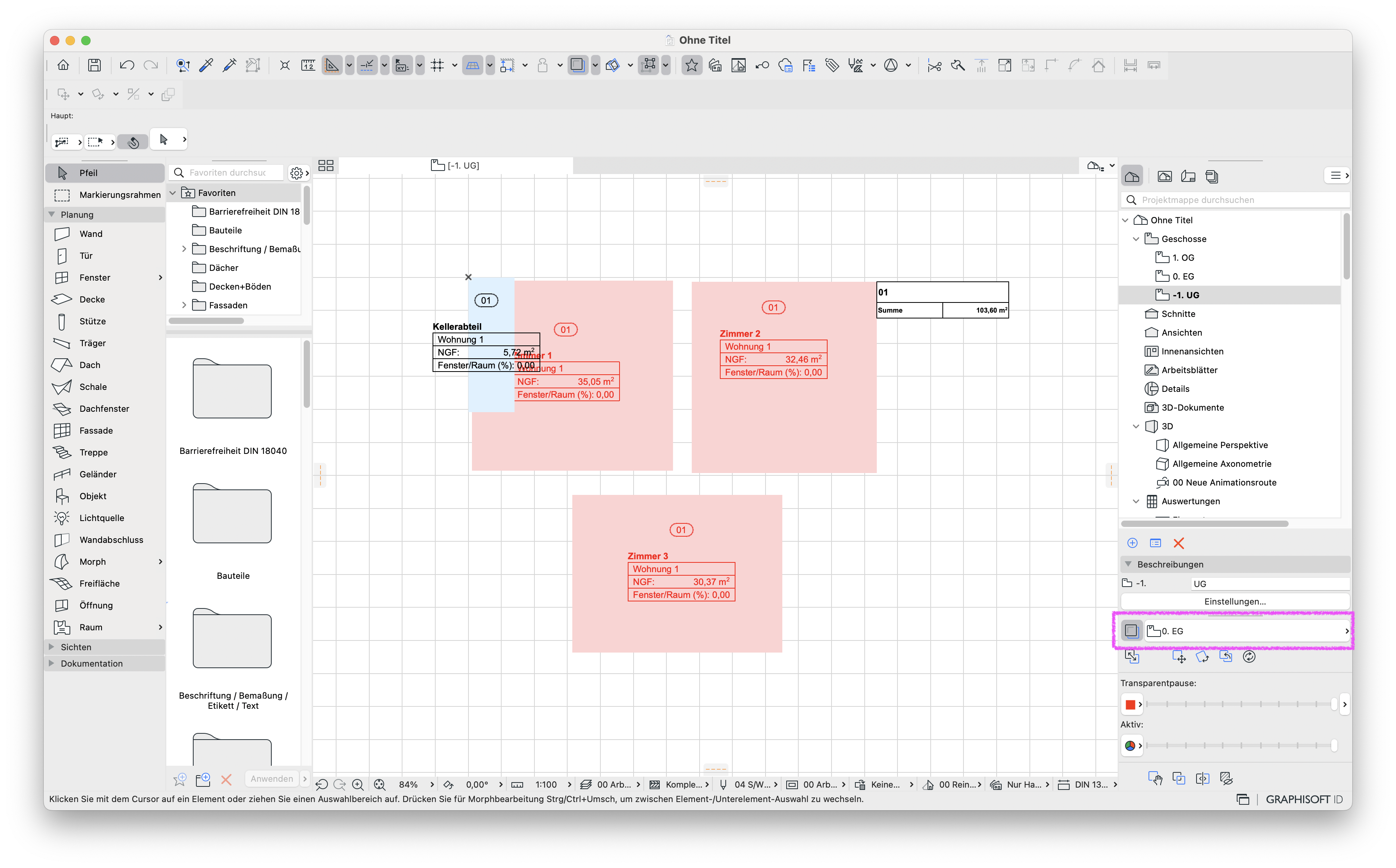

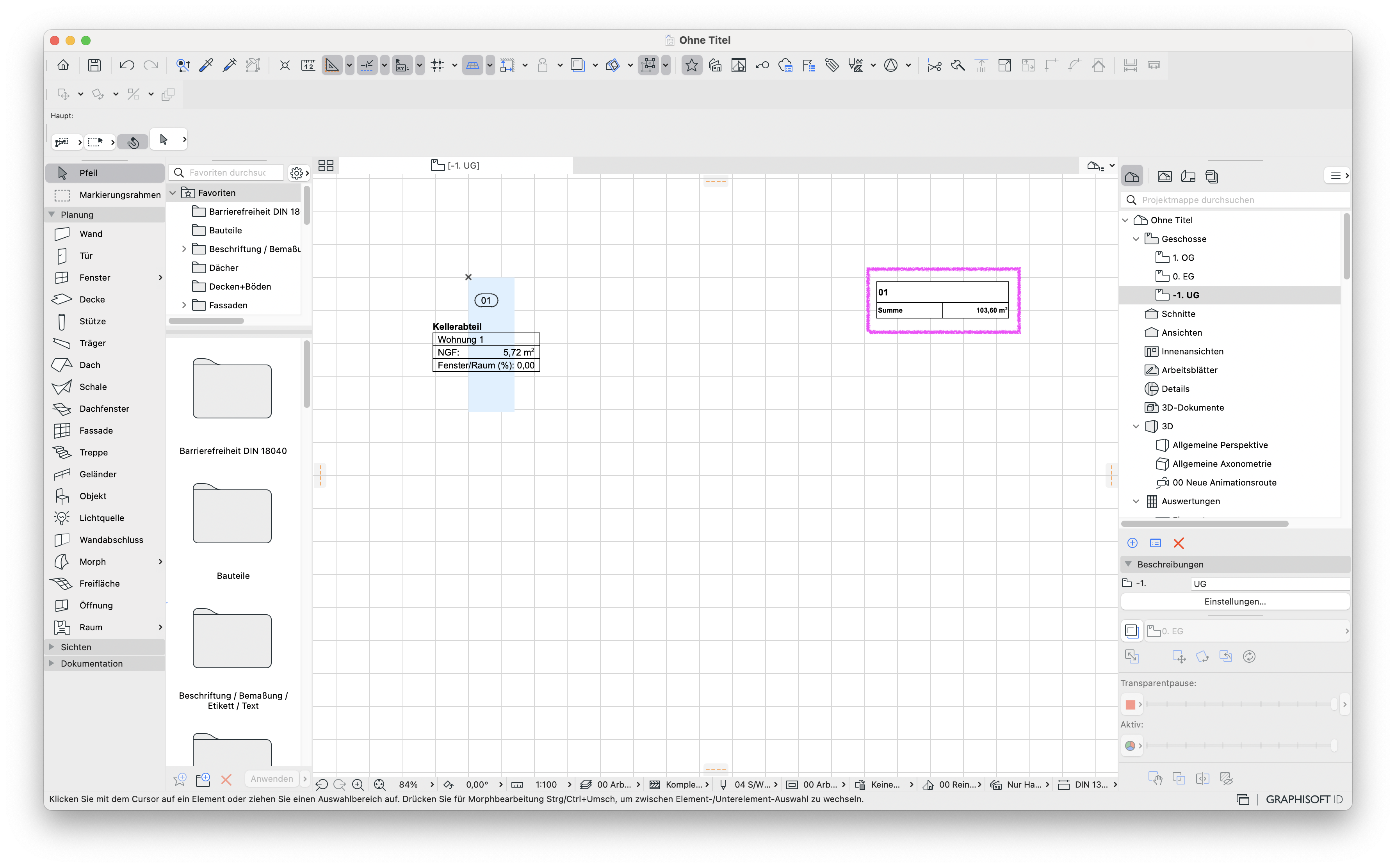

Wenn eine Einheit über mehrere Geschosse verläuft, wird der TOP-Stempel bzw. Wohnungsstempel immer im untersten Geschoss platziert. Besitzt eine Wohnung beispielsweise ein Kellerabteil im Unterschoss, wird der Stempel im untersten Geschoss rechts neben der gesamten Einheit erstellt.

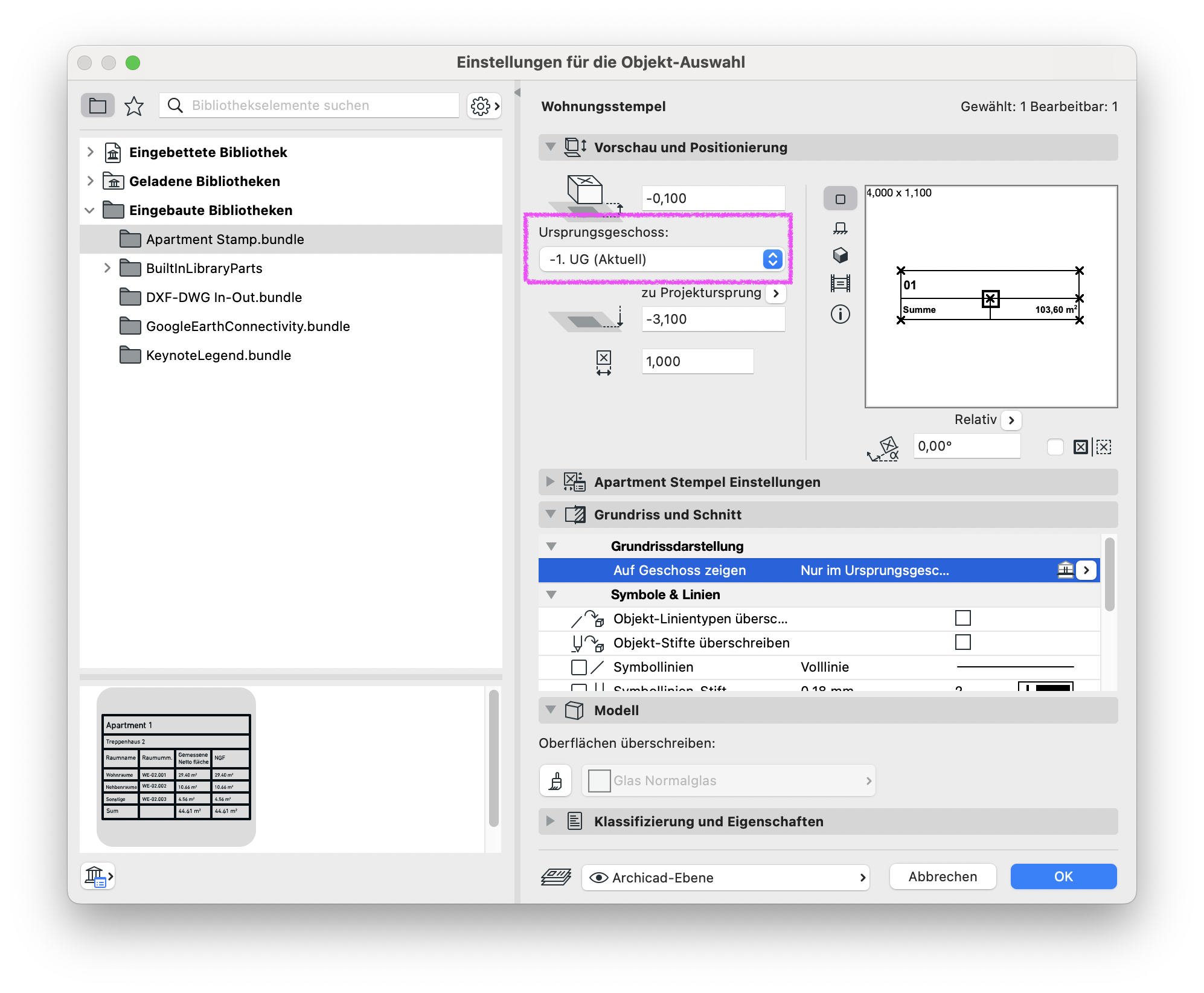

Für die erstellten Stempel kann wie folgt das Ursprungsgeschoss geändert werden:

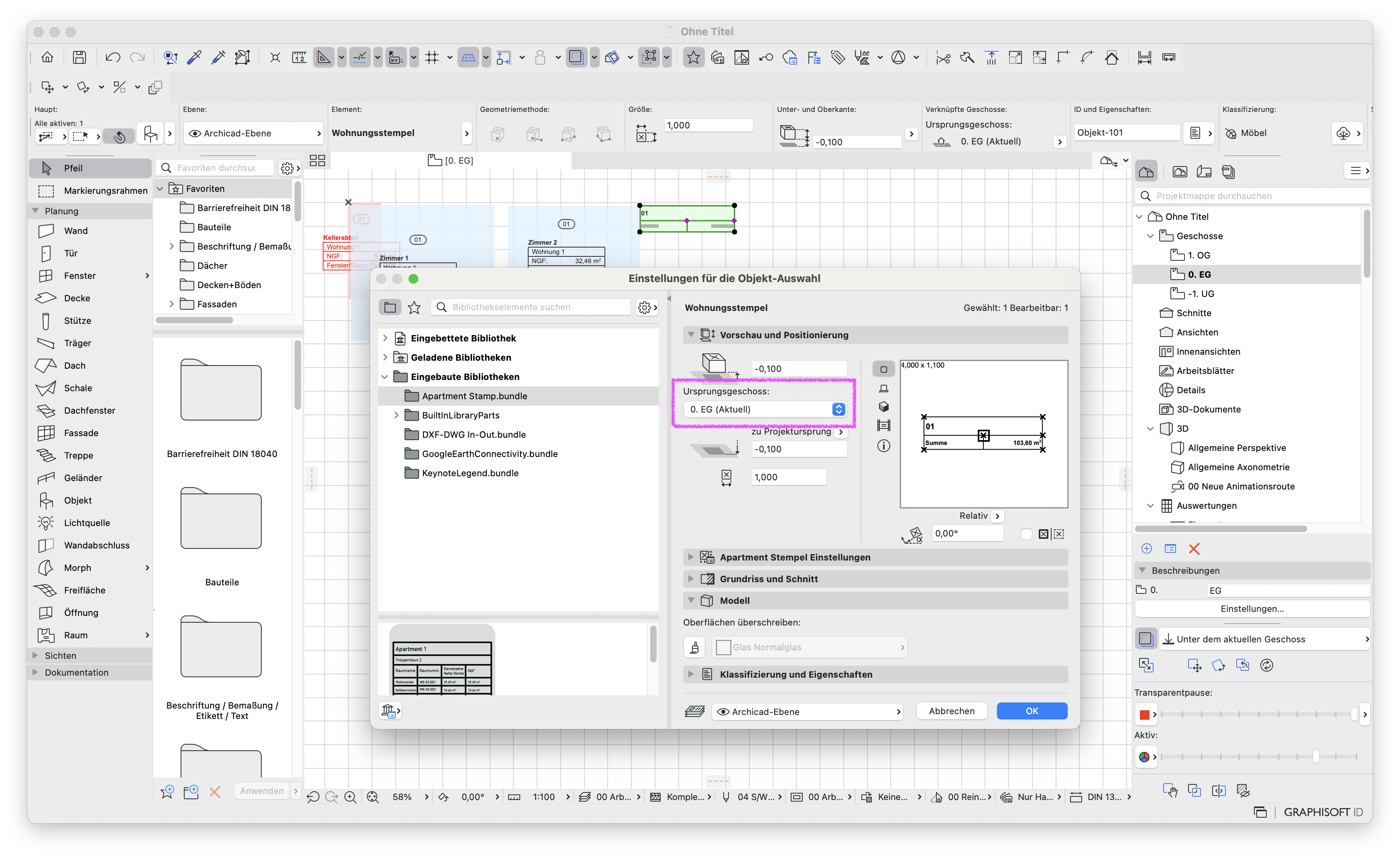

- TOP-Stempel bzw. Wohnungsstempel auswählen
- Mit Strg+T bzw. Cmd+T die Einstellungen öffnen
- Das Ursprungsgeschoss auf das entsprechende Geschoss ändern
- Anschließend wird der Stempel im festgelegten Geschoss angezeigt
Hinweis:

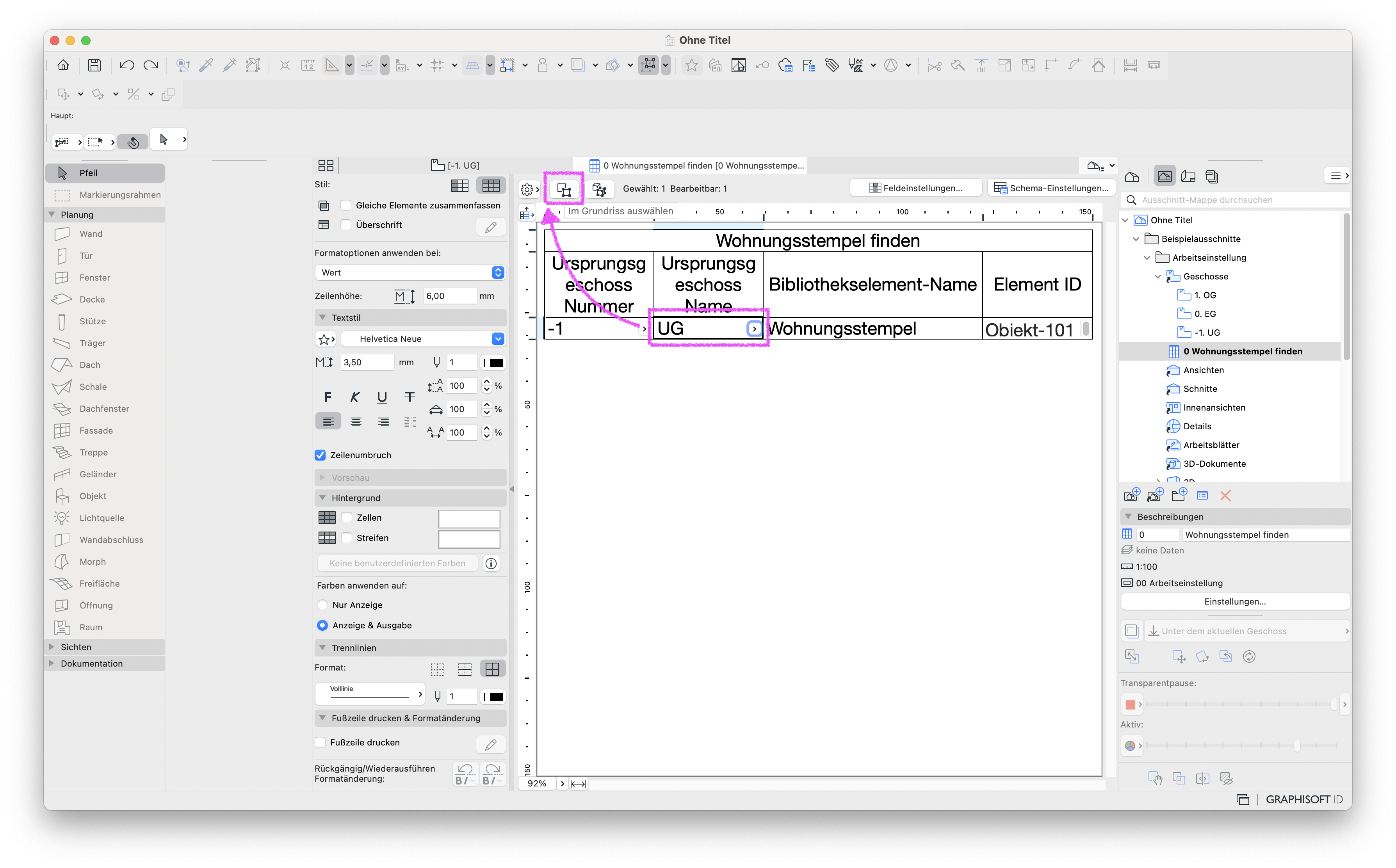

Sollte der TOP-Stempel bzw. Wohnungsstempel aufgrund der Projektgröße schwer zu finden sein, kann dieser mithilfe einer interaktiven Auswertung gefunden werden.
-
Die Kriterien lauten wie folgt:
- Elementtyp ist gleich Objekt
- Bibliothekselement-Name enthält Wohnungsstempel bzw. TOP-Stempel
-
Die hinzuzufügenden Felder sind:
- Ursprungsgeschoss Nummer
- Ursprungsgeschoss Name
- Bibliothekselement-Name
- Element-ID

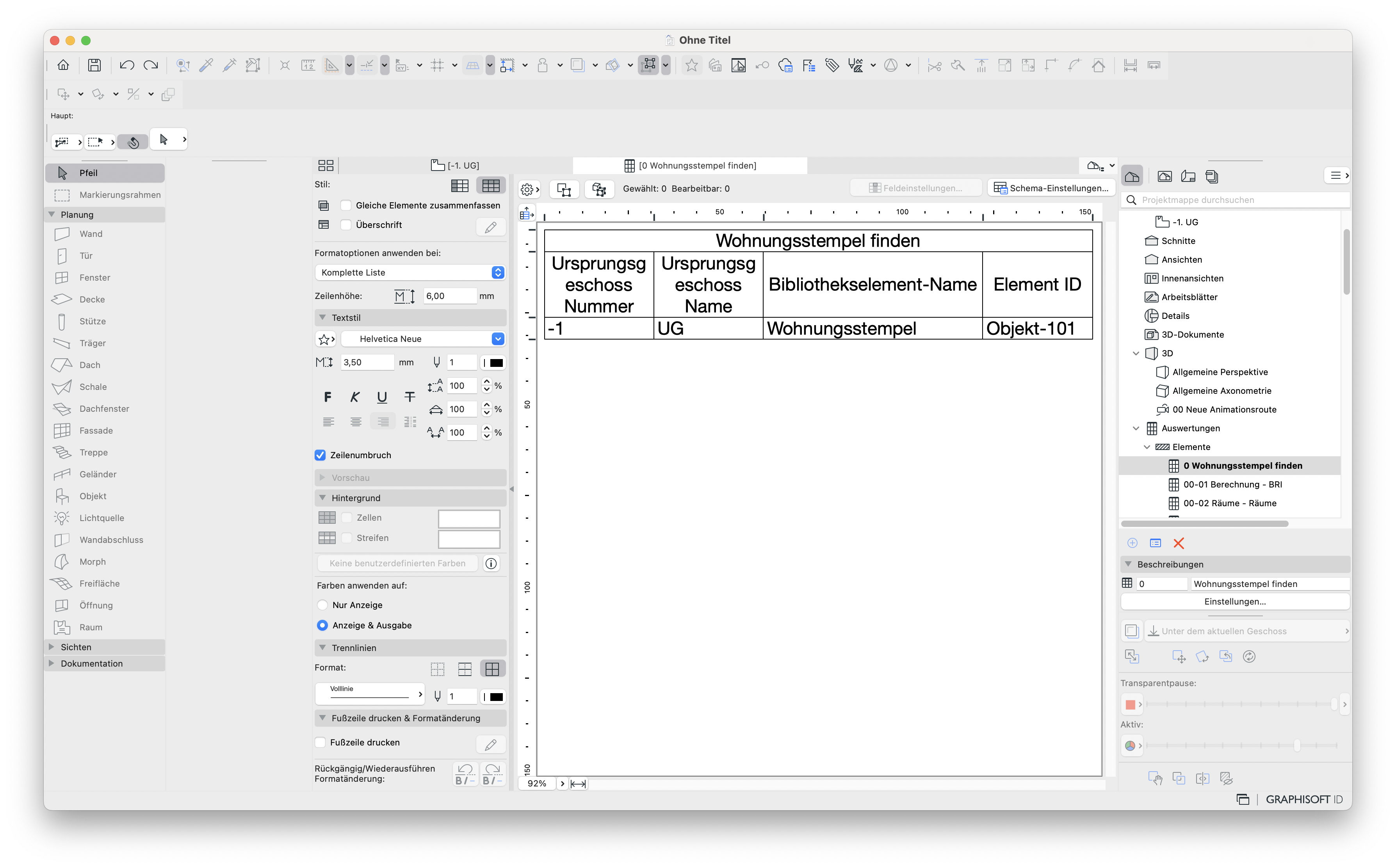

Anschließend kann die Auswertung geöffnet und als Ausschnitt mit passenden Einstellungen – für die Ebenenkombination sollten alle Ebenen sichtbar geschaltet werden – gespeichert werden. In der Auswertung werden dann alle platzierten Wohnungsstempel angezeigt.

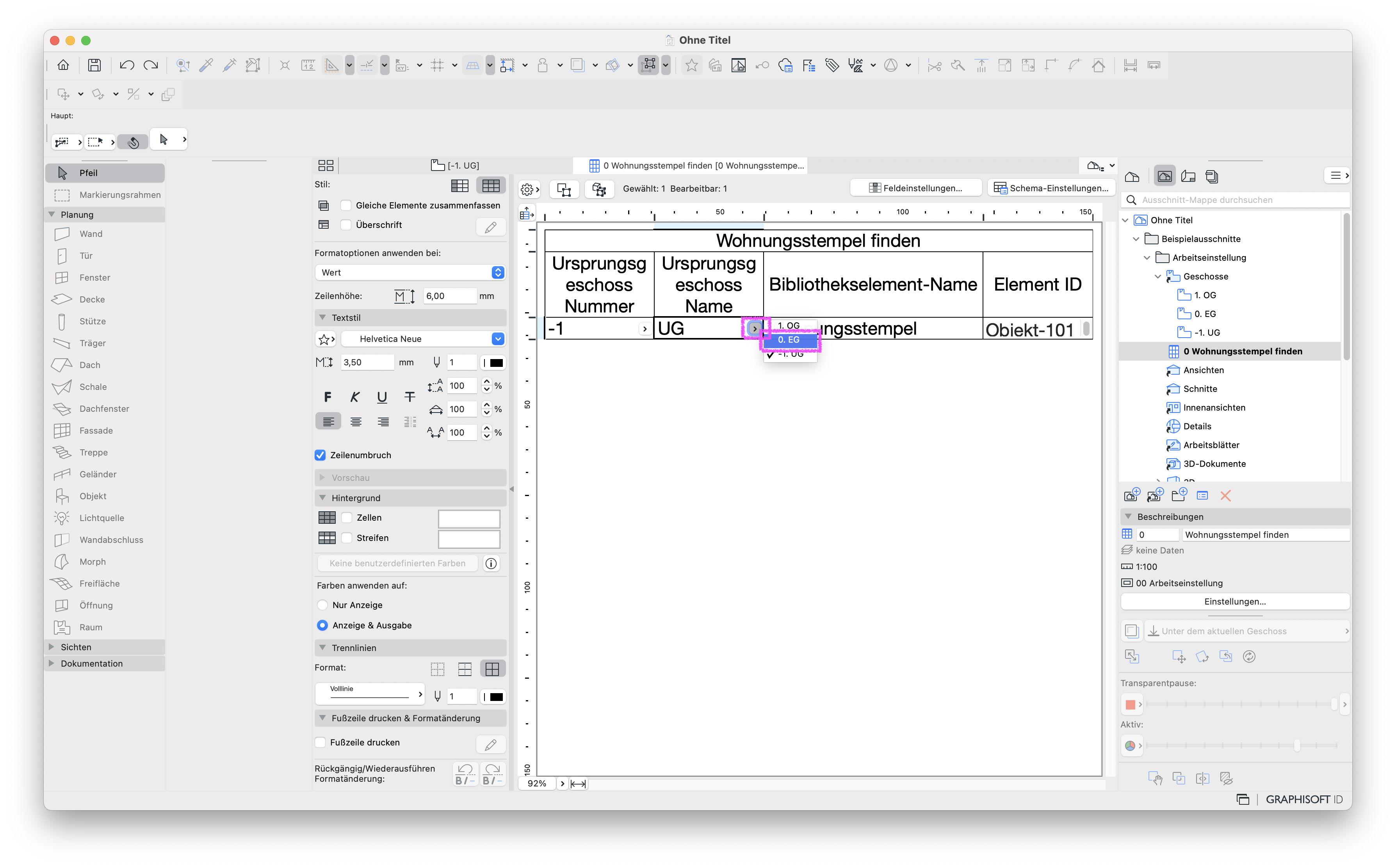

Das Ursprungsgeschoss kann direkt in der Auswertung geändert werden.
Alternativ kann der Stempel im Grundriss ausgewählt und das Geschoss wie oben beschrieben geändert werden.

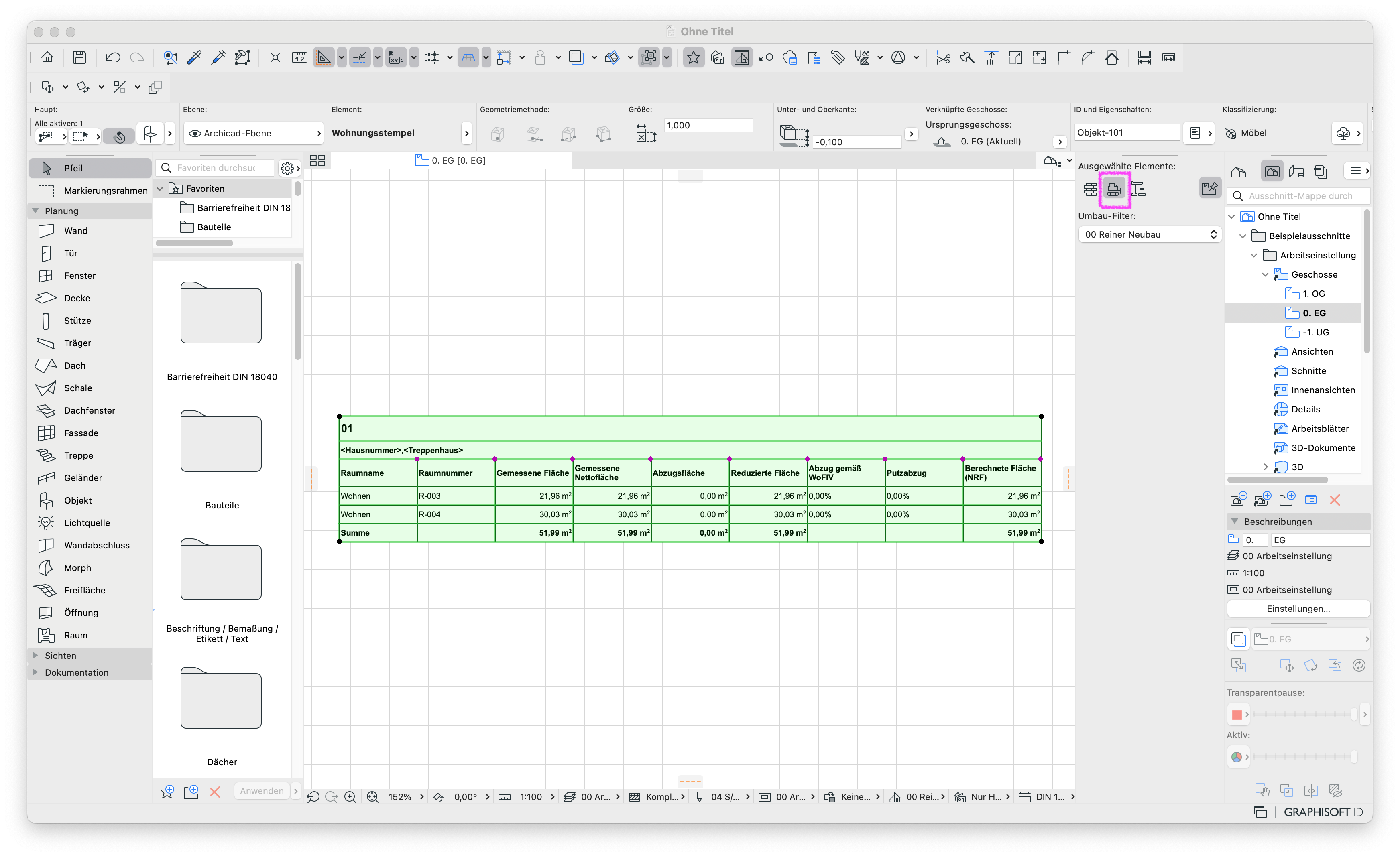

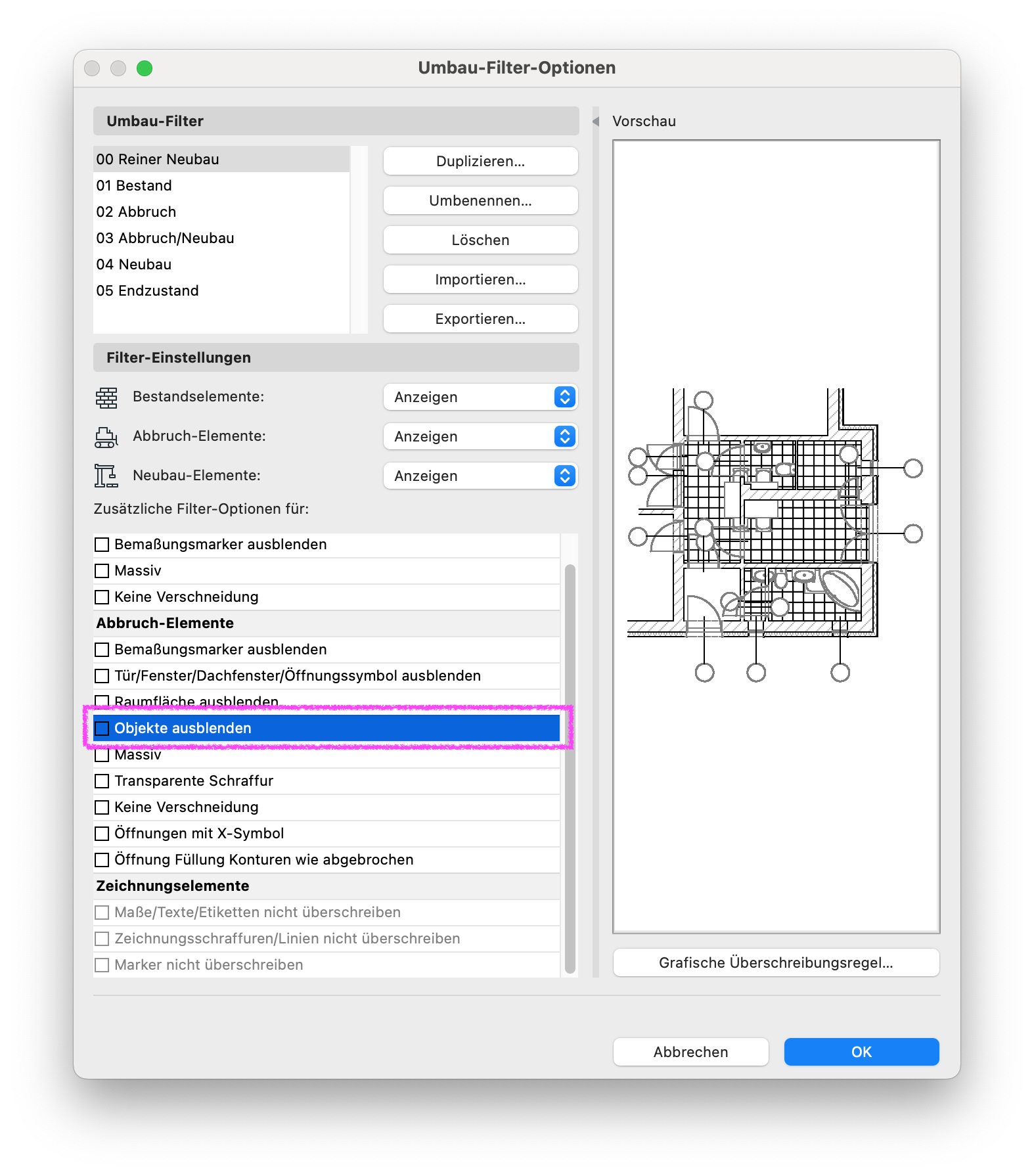

2. Umbau-Filter prüfen
Dokumentation > Umbau > Umbau-Filter-Optionen...
Der TOP-Stempel bzw. Wohnungsstempel ist ein Objekt. Wenn dieser den Umbau-Status Abbruch zugeordnet ist, kann der. Stempel in den Filter-Einstellungen > Abbruch-Elemente > Objekte ausblenden im Grundriss ausgeblendet werden. Die Option muss deaktiviert sein, damit der Stempel angezeigt wird.

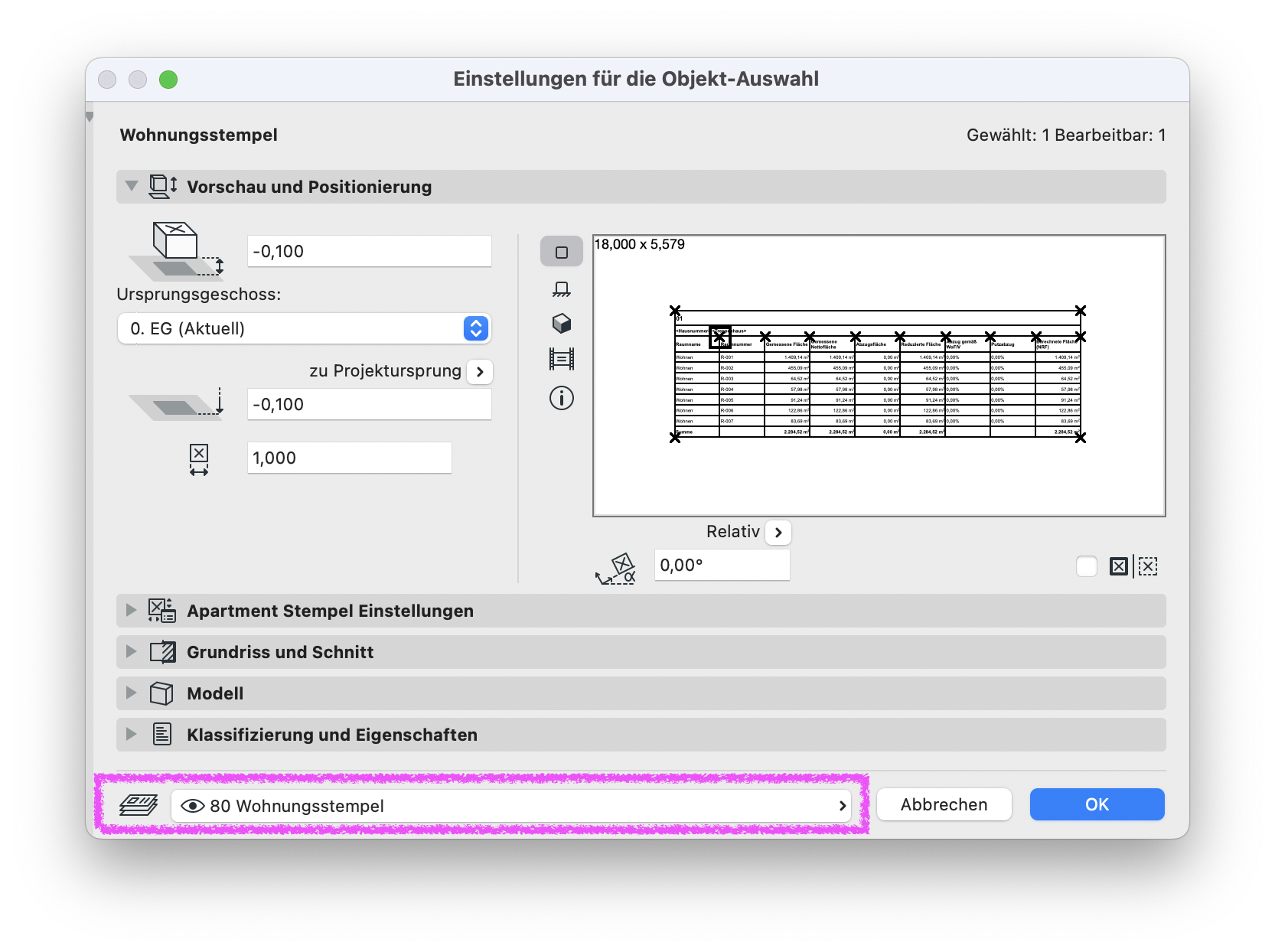

3. Ebenen prüfen
Dokumentation > Ebenen > Ebenen (Modelldarstellung)...
Ist die Ebene, auf welche die Stempel platziert sind, aktiv bzw. sichtbar?
