Problemstellung

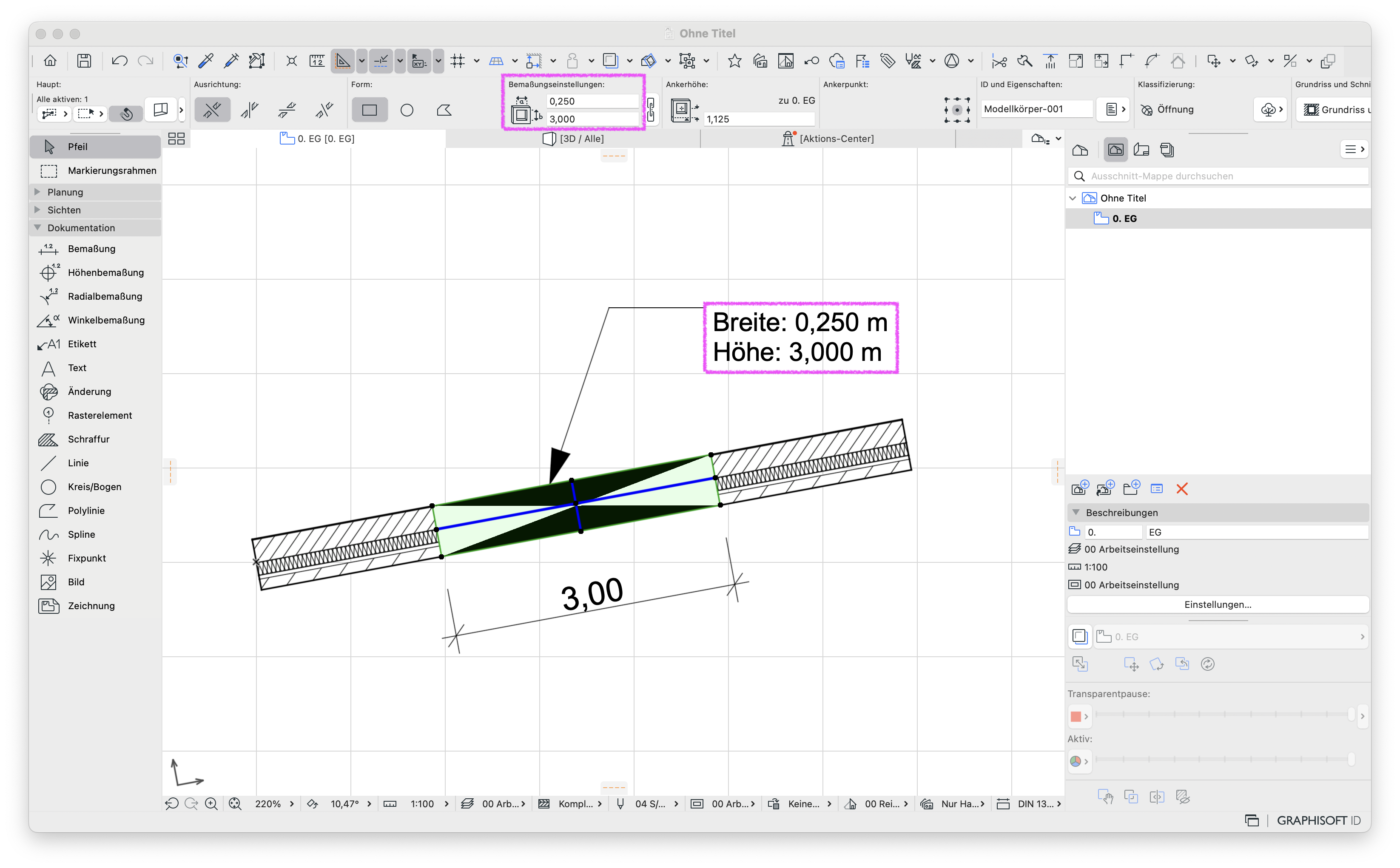

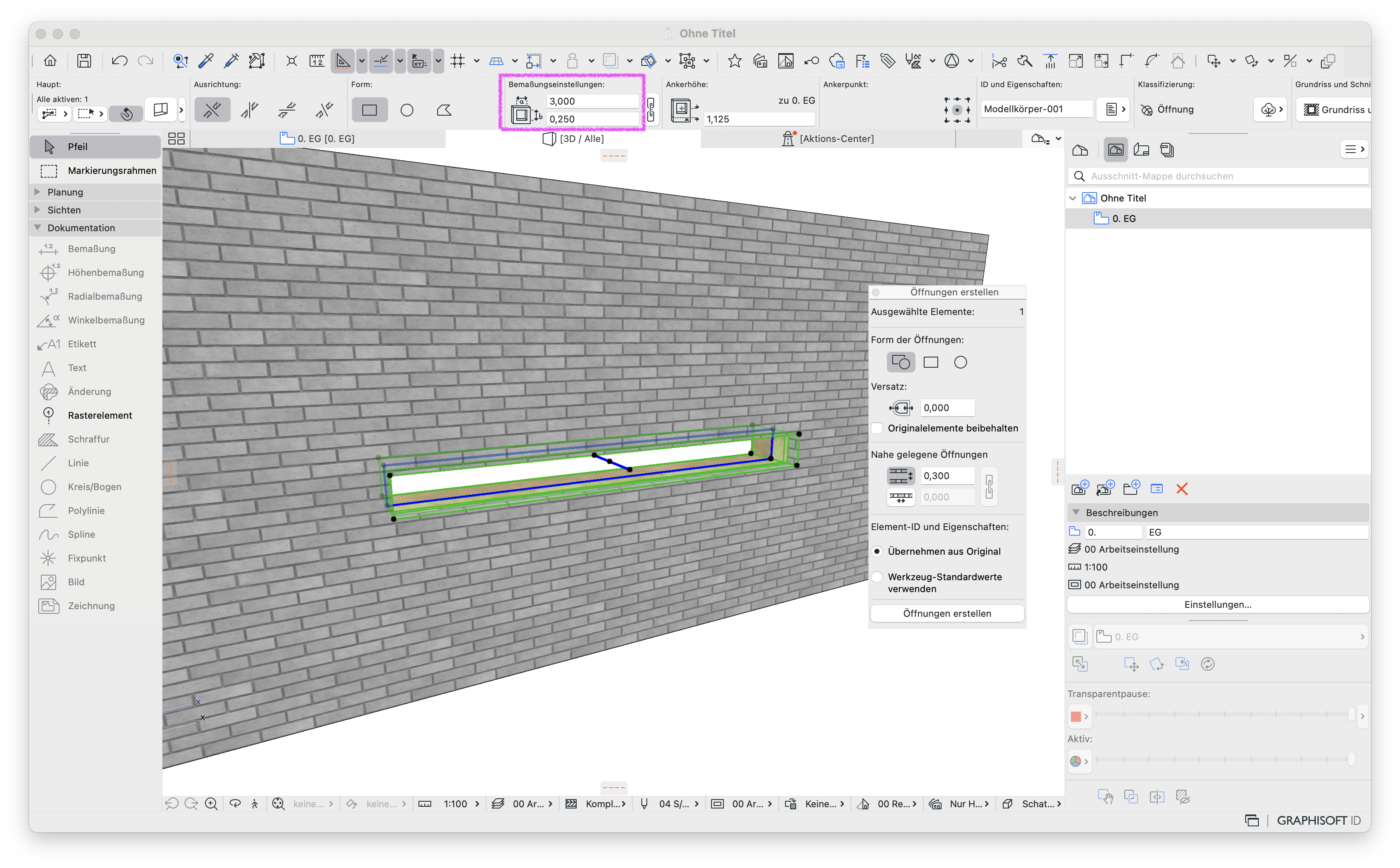

Es wurden über den IFC-Import Morphs oder Objekte mit der Klassifizierung IFCProvisionForVoid erstellt. Wenn aus diese dann als Öffnungen erstellt werden, sind Breite und Höhe in den Öffnungseinstellungen und in den Etiketten verwechselt.
|
|
|
Troubleshooting
Gedrehte Orientierung anpassen

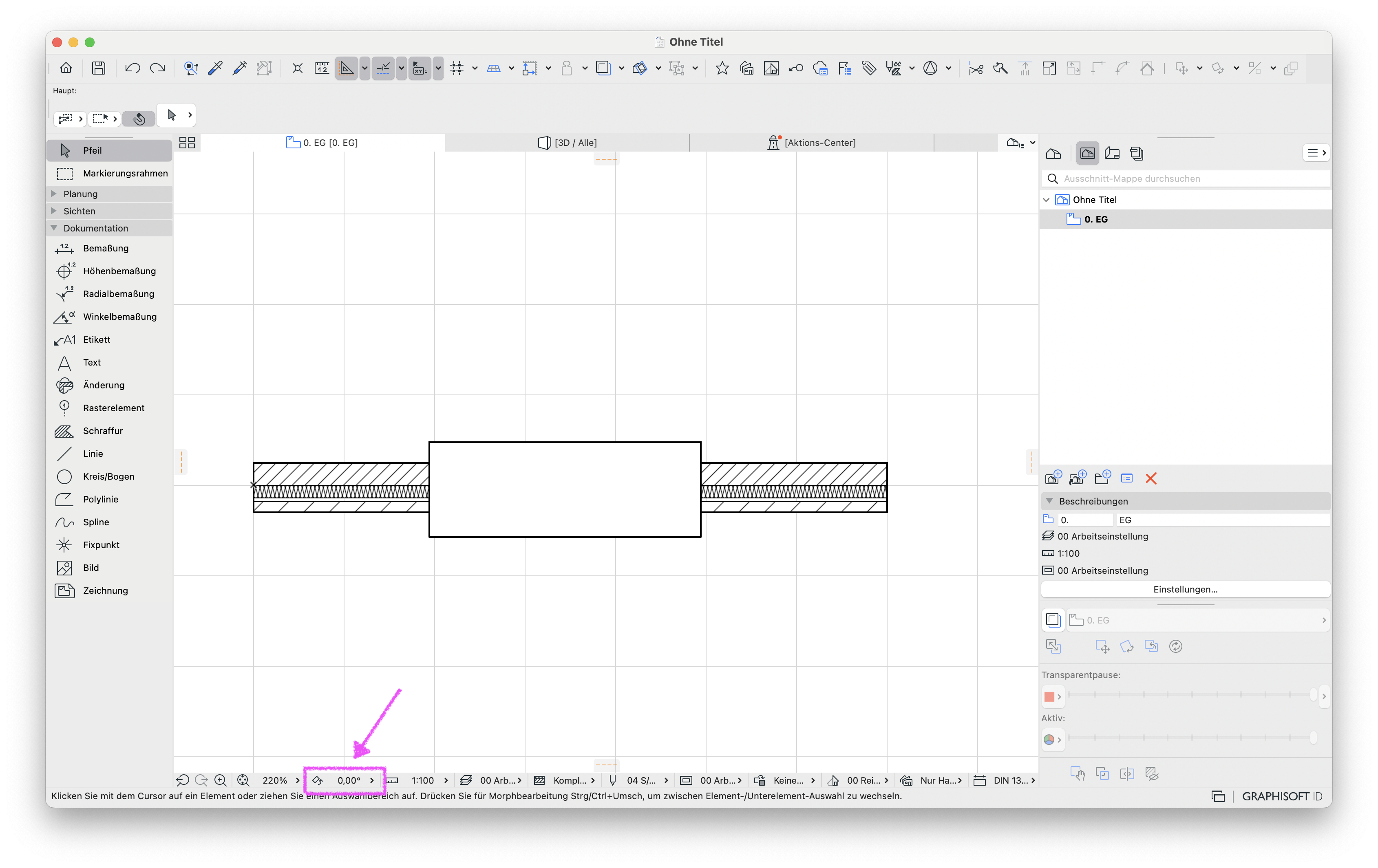

Um zu vermeiden, dass Breite und Höhe für die erstellte Öffnung vertauscht werden, muss die gedrehte Orientierung vor dem Erstellen der Öffnung auf 0° zurückgesetzt werden.

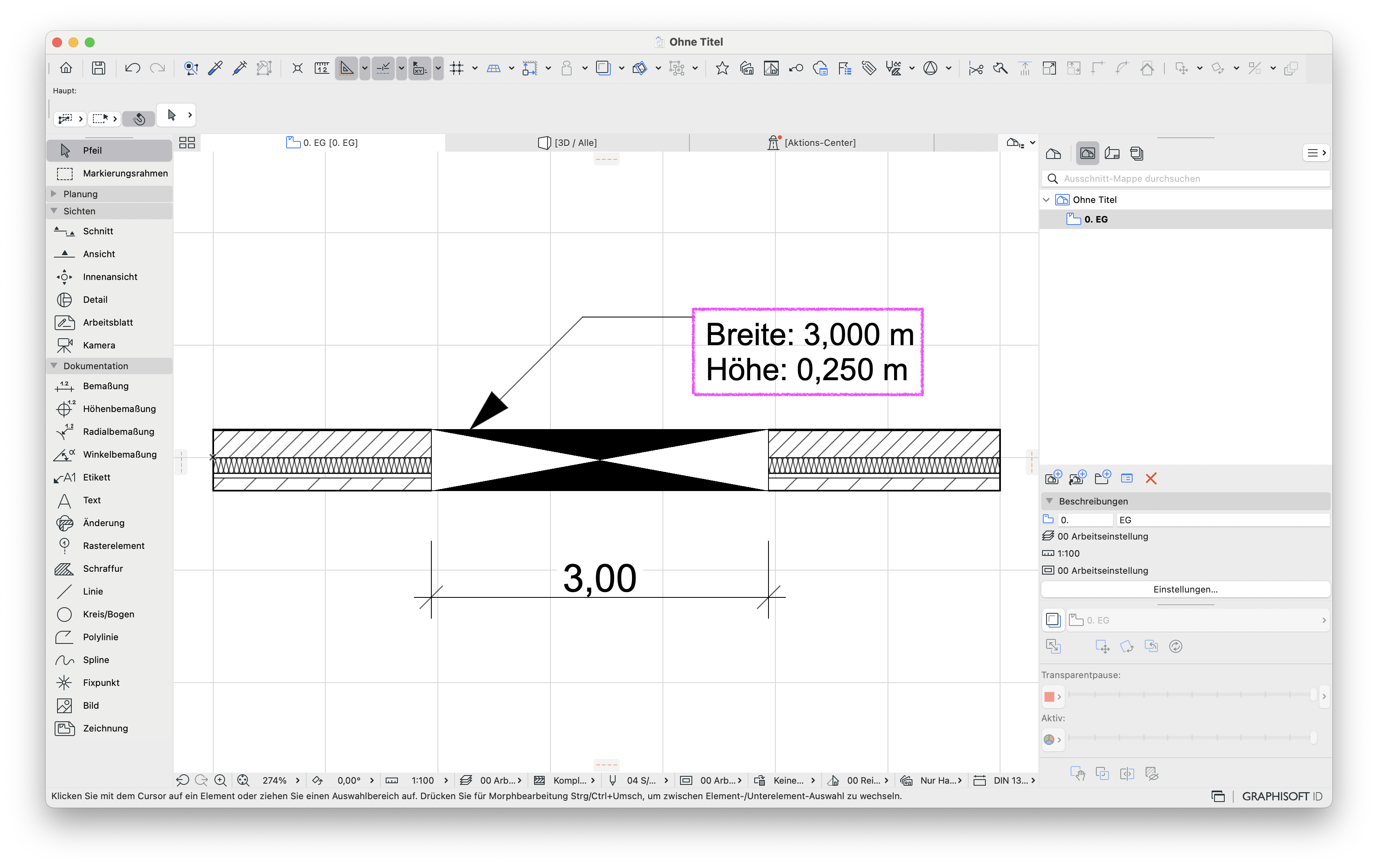

Wird die Öffnung anschließend erstellt, werden Breite und Höhe der Öffnung als entsprechende Parameter übernommen.
|
|
|
Hinweis:
Nach dem Erstellen kann wieder die gewünschte Orientierung eingestellt werden.
