Problemstellung

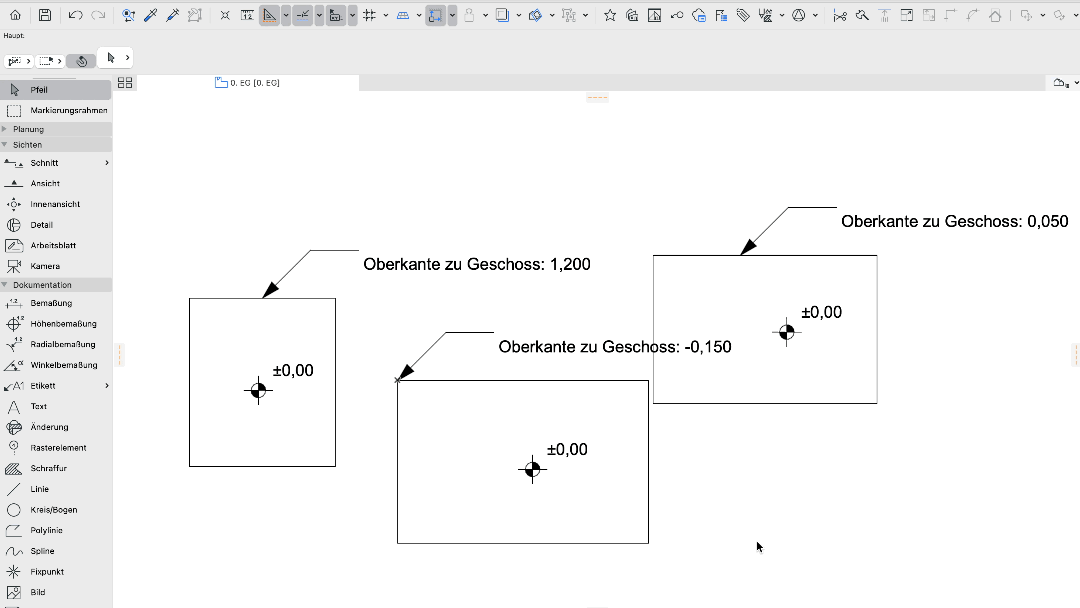

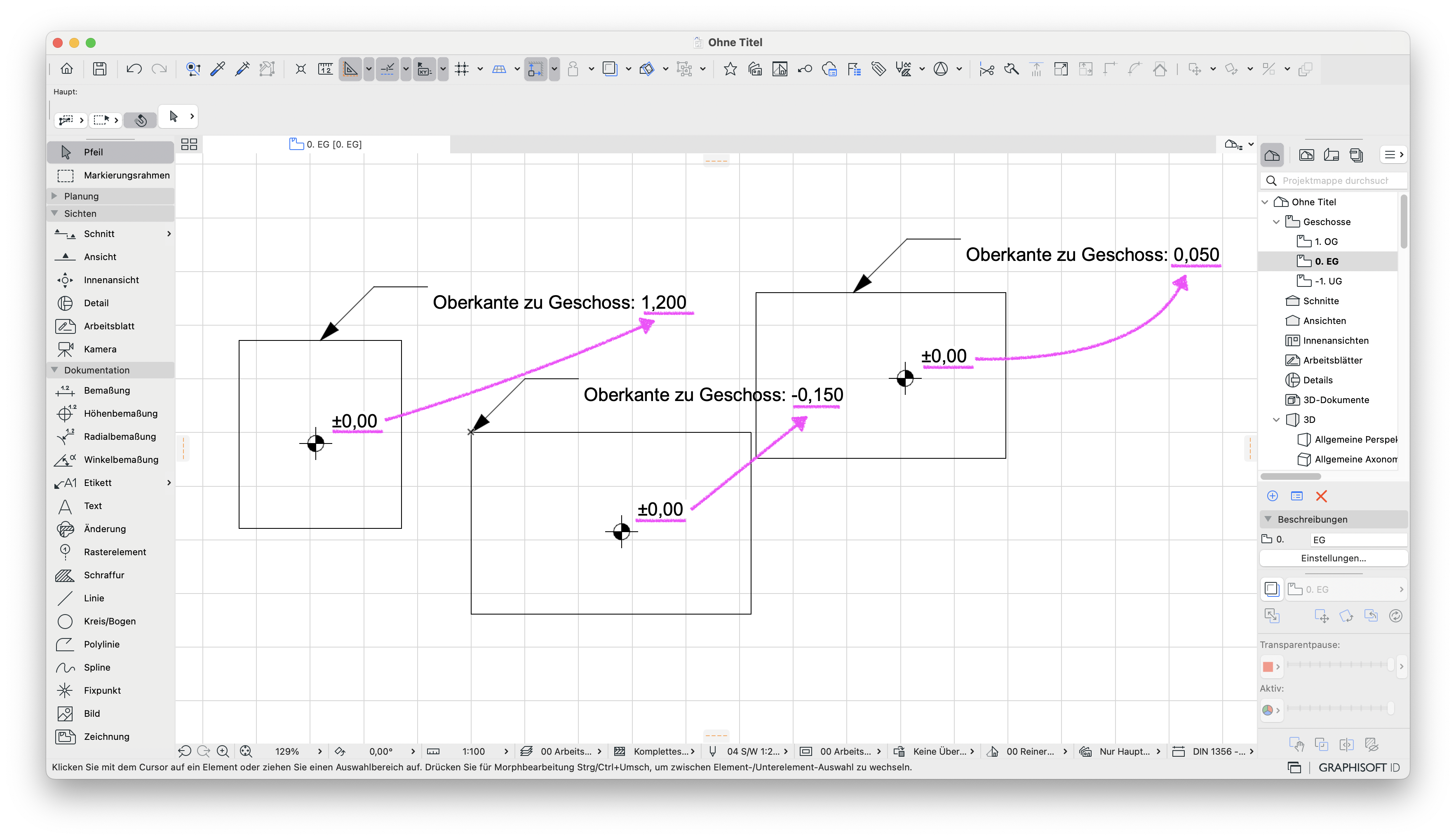

Höhenkoten werden nicht auf Dach, Schale, Decke, Treppe oder Freifläche platziert. Der Wert ist damit falsch und gibt nur den Höhenwert von UK Geschoss an.
Troubleshooting

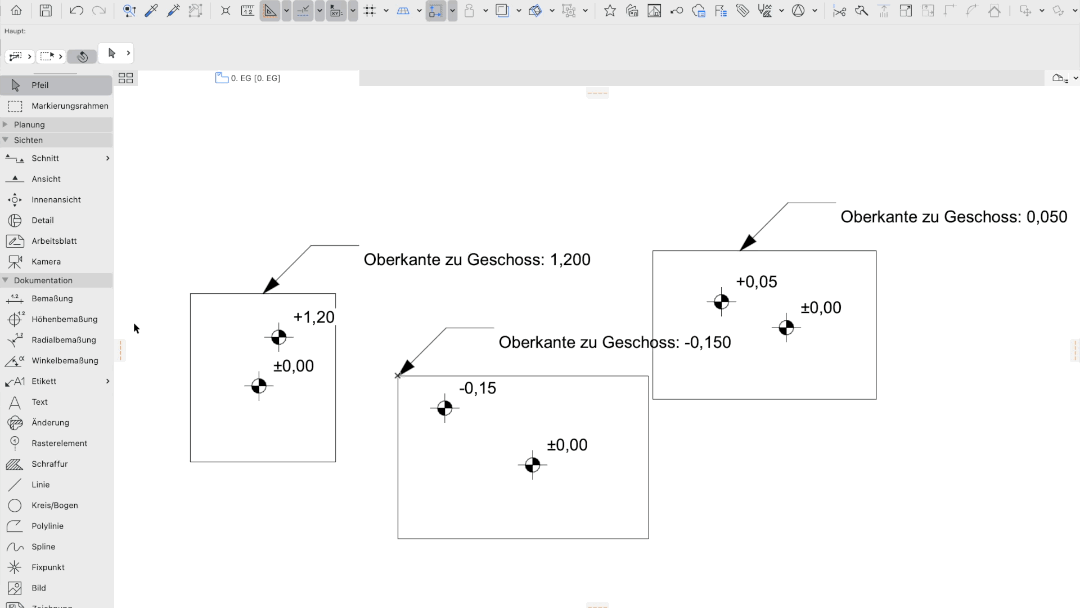

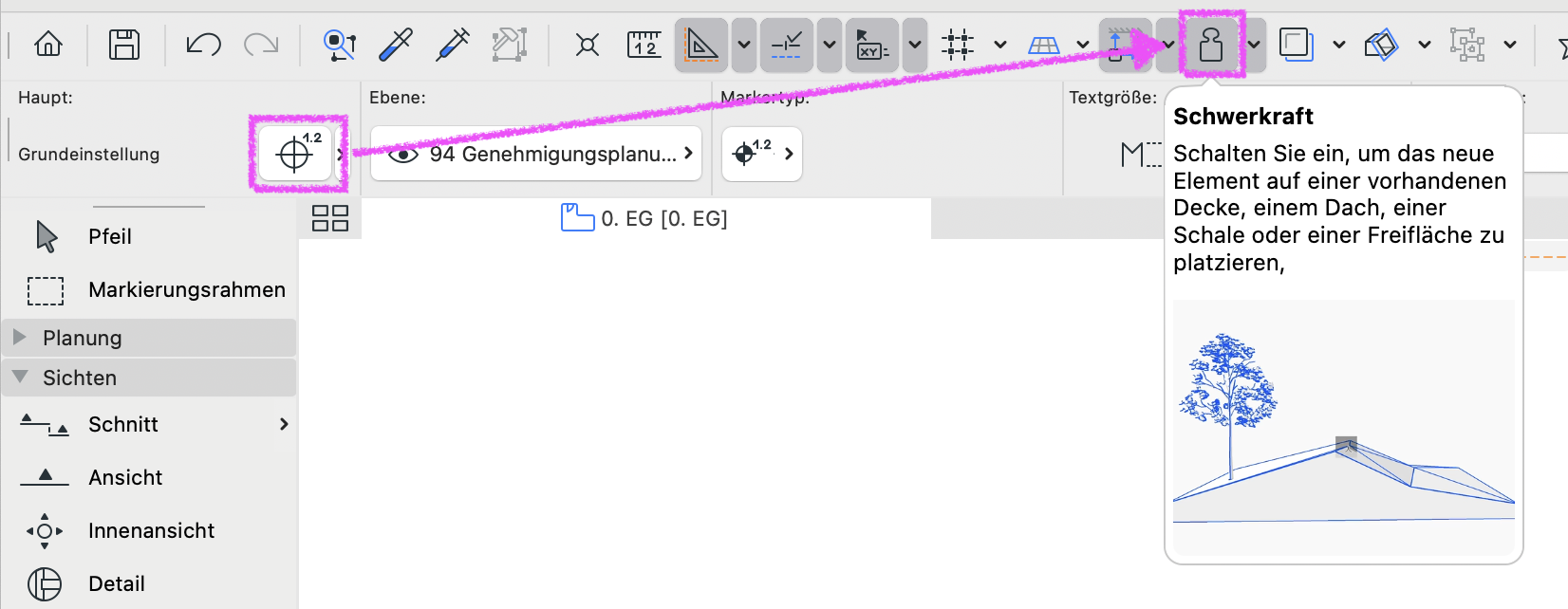

1. Höhenkote mit Schwerkraft platzieren
Die statische Höhenbemaßung muss immer mit Hilfe der Schwerkraft auf Elemente platziert werden.
|
|
|
2. Assoziative Höhenkote platzieren

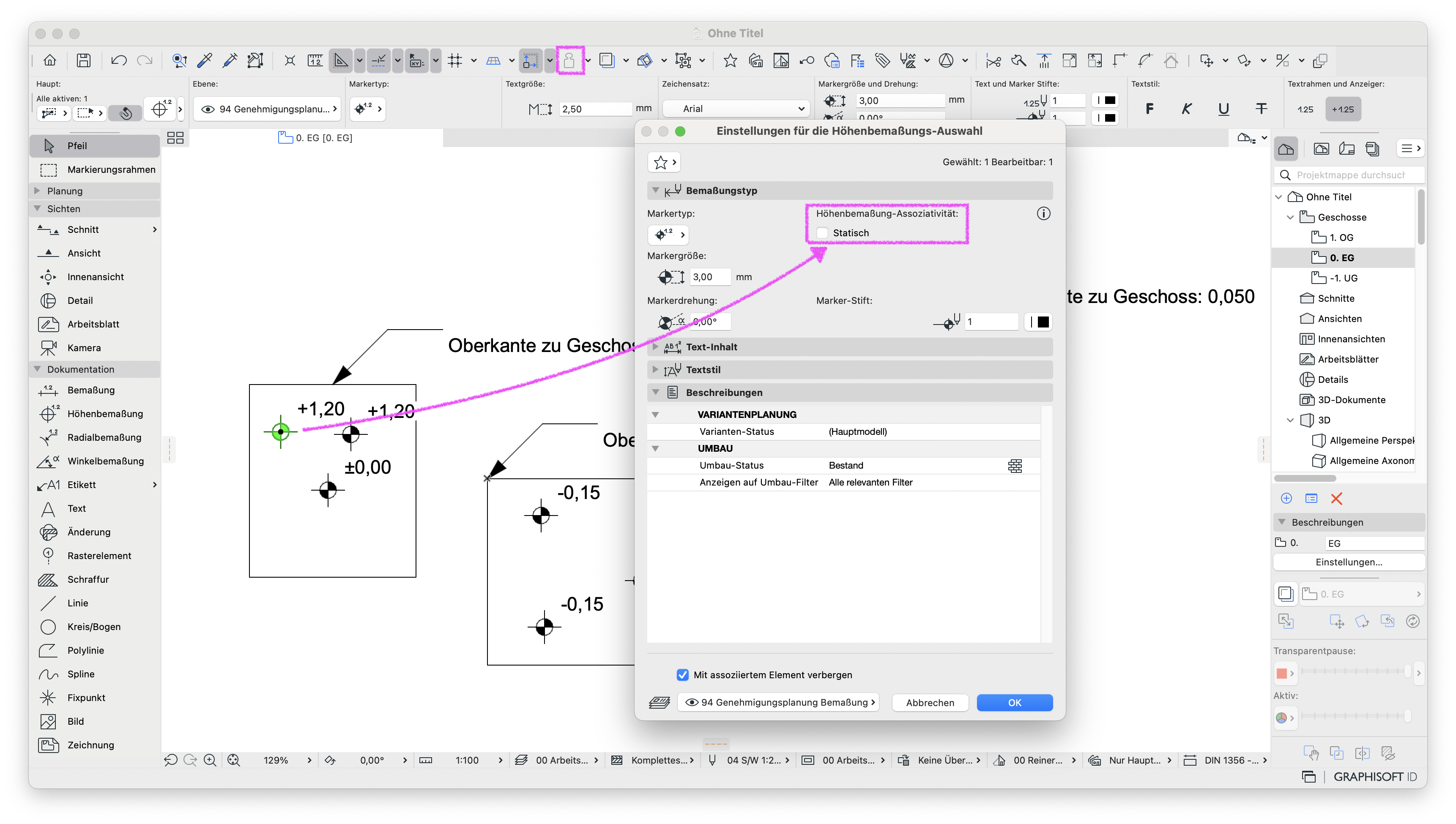

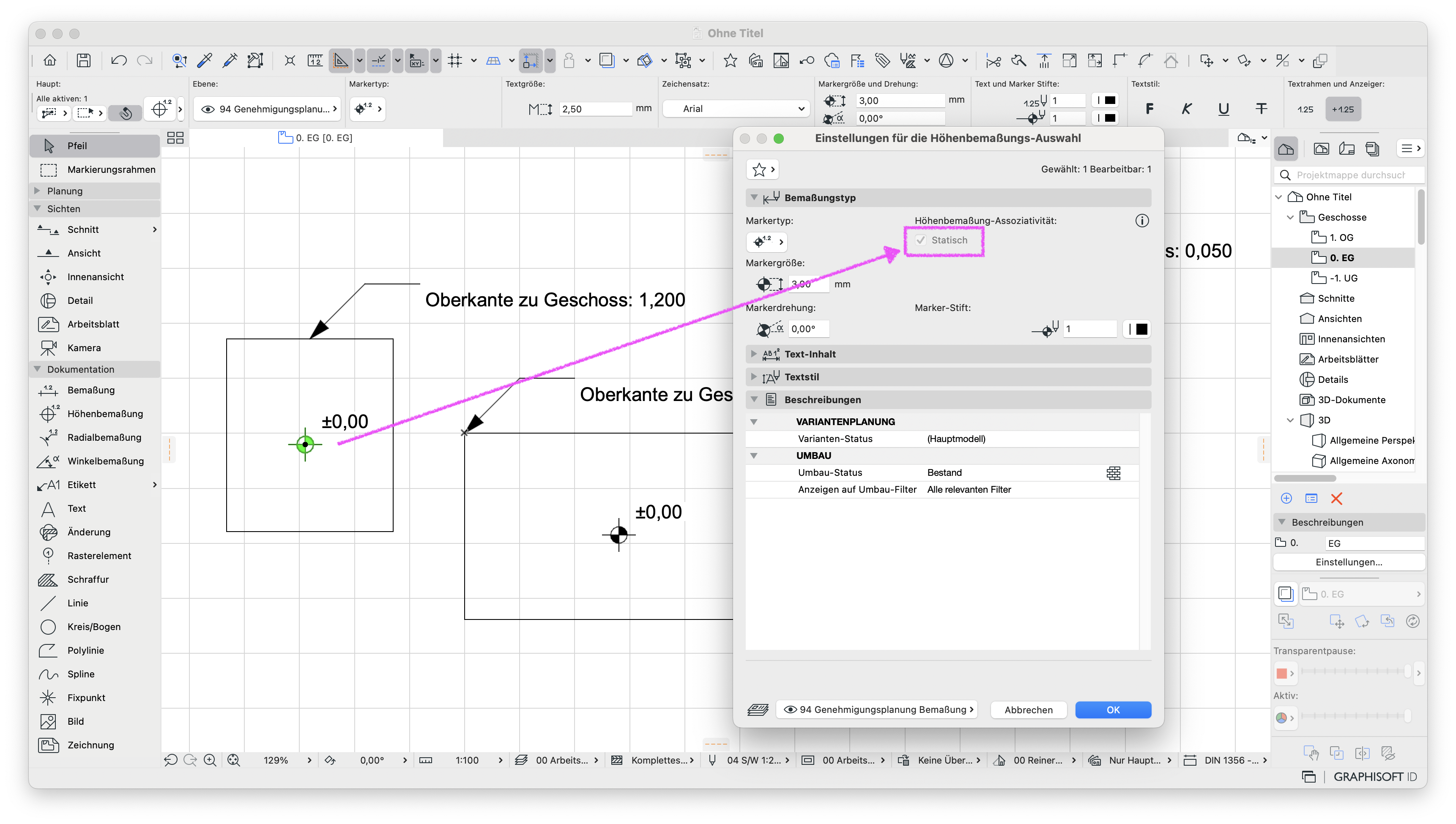

Wenn in den Höhenbemaßungs-Einstellungen für Höhenkoten unter dem Reiter Bemaßungstyp für die Option Höhenbemaßung-Assoziativität der Haken bei Statisch entfernt wird, wird die Höhenkote automatisch assoziativ zur angeklickten Decke platziert.
|
|
|
Hinweis:
Durch das Betätigen der Tab-Taste kann während des Bemaßens zwischen vielen sich überlappenden Elementen gewechselt werden.
Höhenbemaßungen, die ins Leere oder nicht assoziativ zu einem Element platziert werden, vermessen immer die Unterkante des Geschosses.
