Problemstellung
In Ansichten und Schnitten ist es nicht möglich, die Öffnungen mit dem Bemaßungswerkzeug zu vermessen. Die Öffnungen sind nicht anklickbar und werden nicht blau hervorgehoben.
Troubleshooting
Unbegrenzten Sichtbereich aktivieren

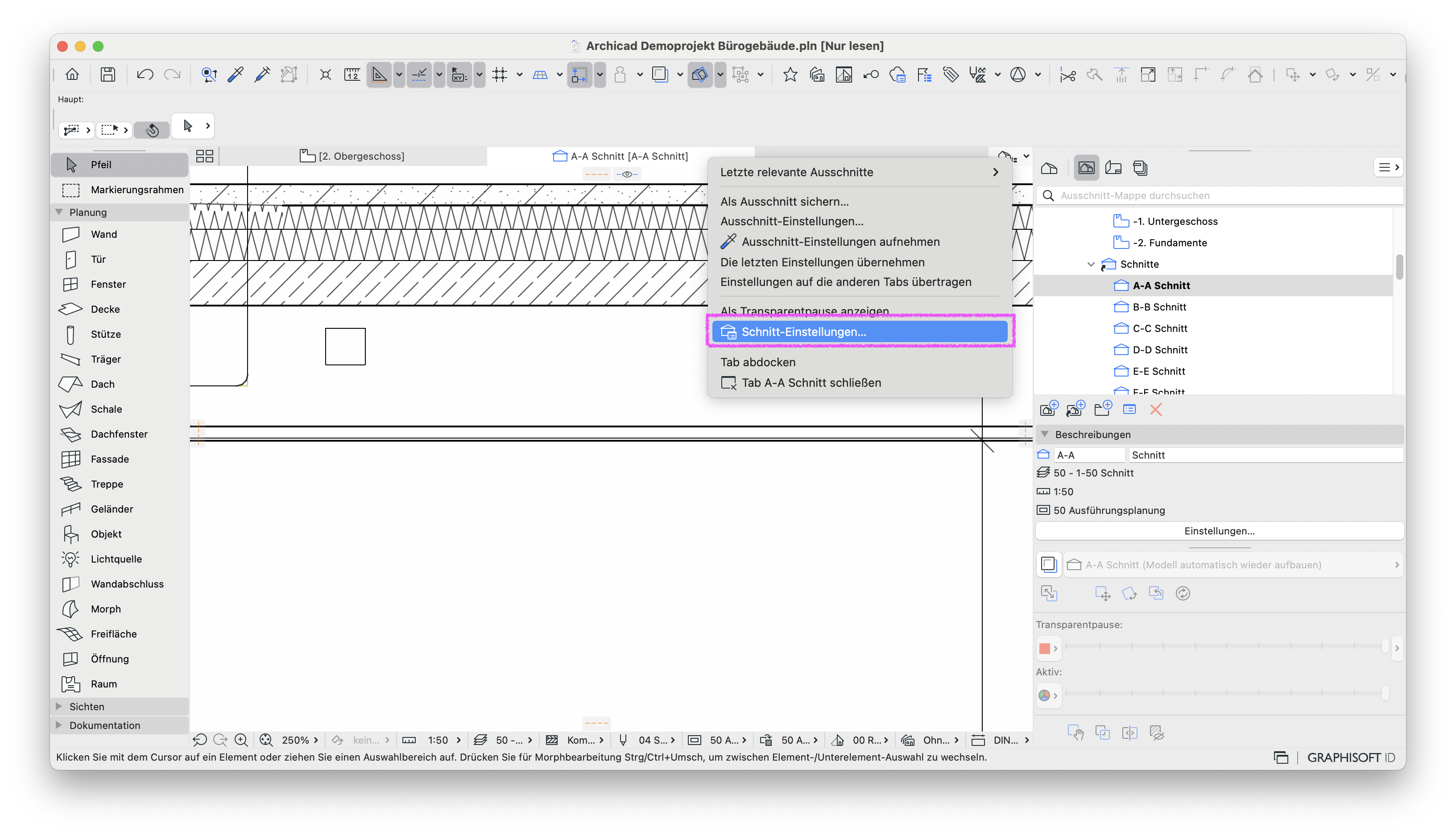

Einstellungen öffnen:
- Rechtsklick auf den Tab oder die Projektsicht im Navigator
- anschließend Innenansicht-, Ansicht- oder Schnitt-Einstellungen im Kontextmenü auswählen

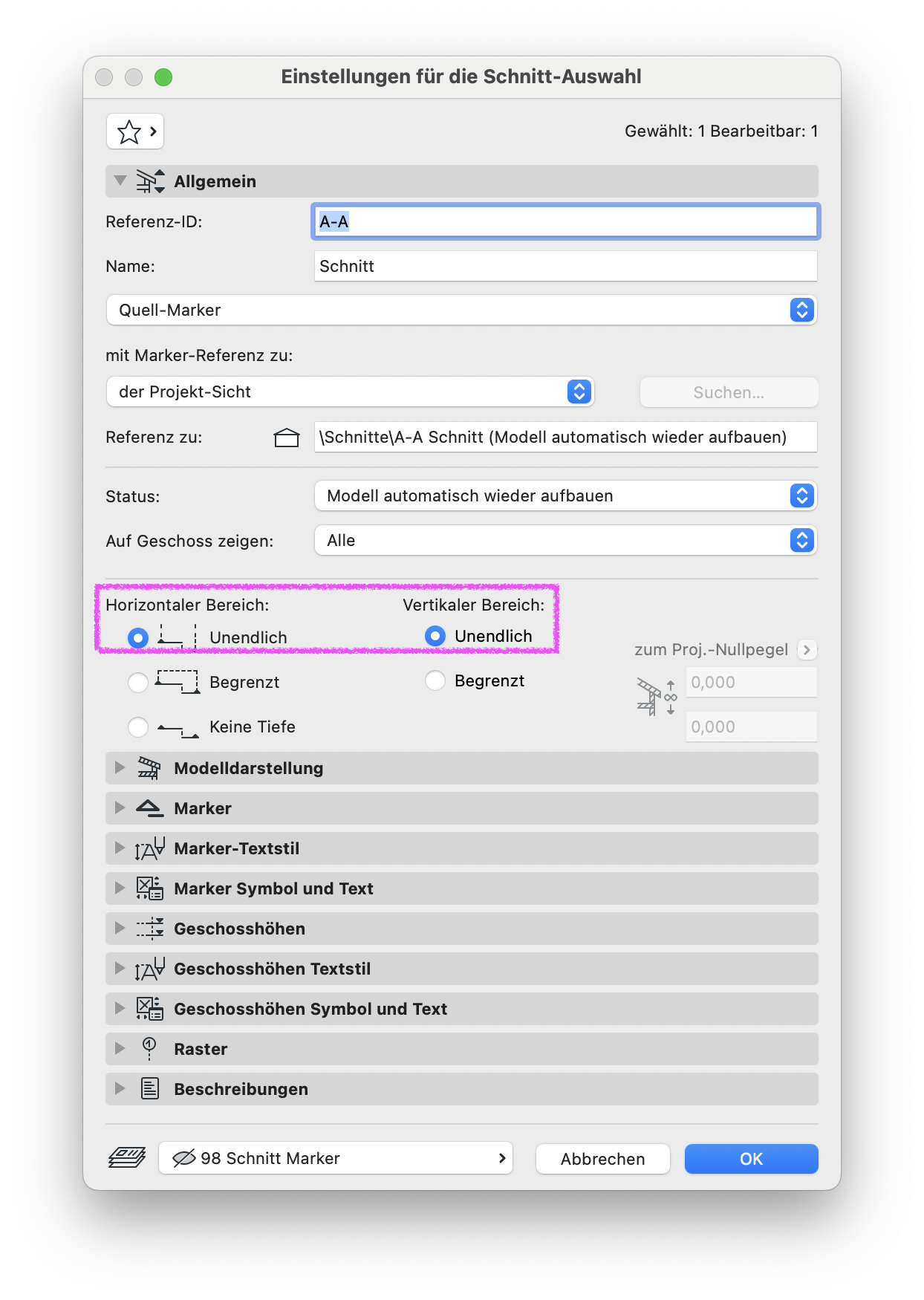

Damit die Öffnungen vermessen werden können, darf unter Horizontaler Bereich und Vertikaler Bereich nicht die Option Begrenzt ausgewählt sein. Es muss stattdessen die Option Unendlich gewählt werden.

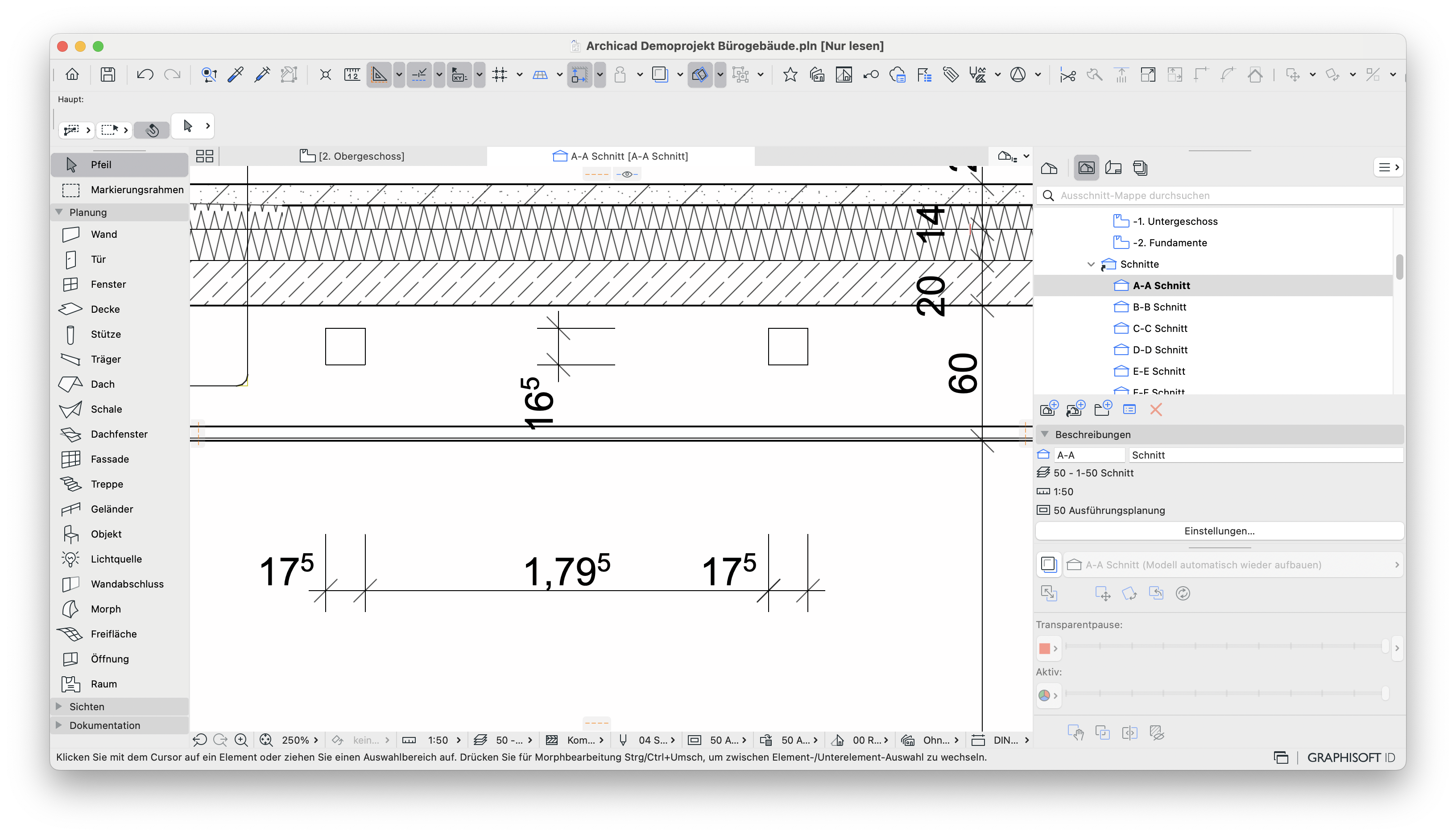

Danach können wie gewohnt die Öffnungen in der Ansicht vermaßt werden.
Hinweis: Nachdem die Bemaßung erstellt wurde, kann wieder ein begrenzter Sichtbereich festgelegt werden.
