Problemstellung

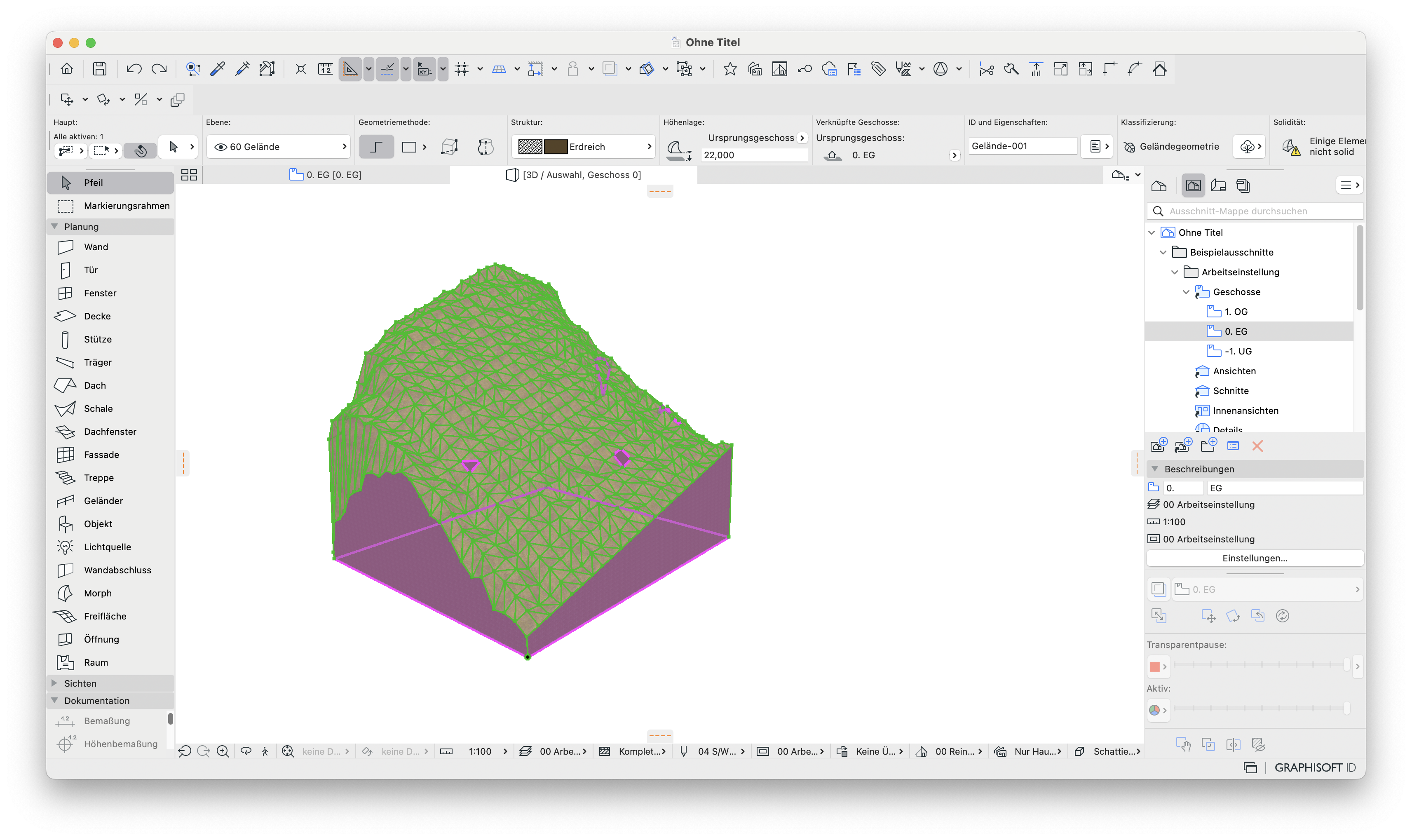

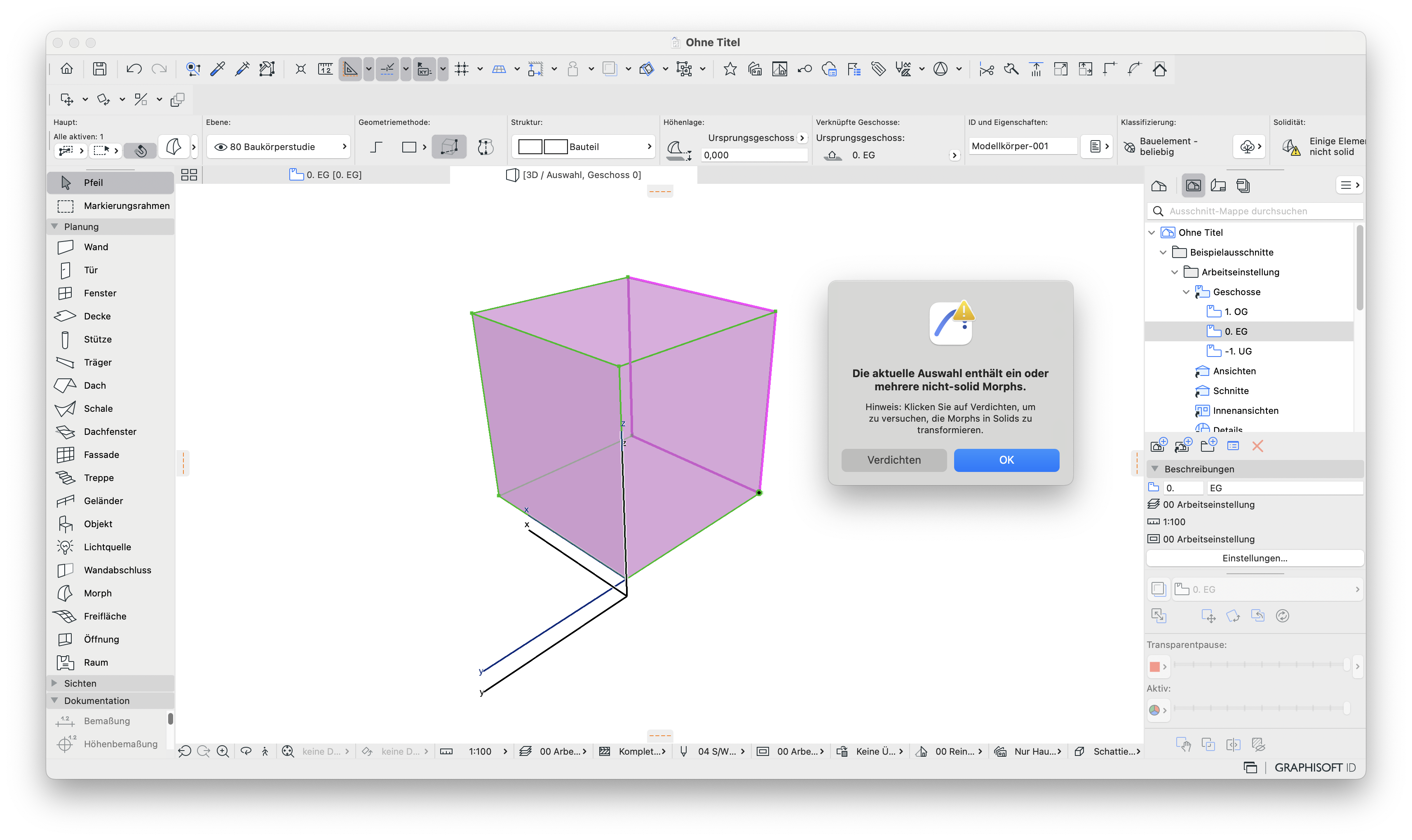

Morphs werden bei der Soliditätsprüfung komplett pink angezeigt und als nicht-massiver Morph erkannt.
|
|
|
Es wird die folgende Meldung angezeigt:
Die aktuelle Auswahl enthält einen oder mehrere nicht-solid Morphs.
Troubleshooting
1. Morph verdichten
Ein nicht-massiver Morph entsteht durch Modellierungsfehler, z. B. wenn ein Kantensegment nicht an genau zwei Flächen angrenzt oder Flächen nicht exakt verbunden sind. Dies verursacht bei der BRI-Berechnung mit Morph Null-Volumen und nicht solide Morphs haben keine Schnittschraffur. Es kann auch für den Datenaustausch wichtig sein, das Morph solid sind.

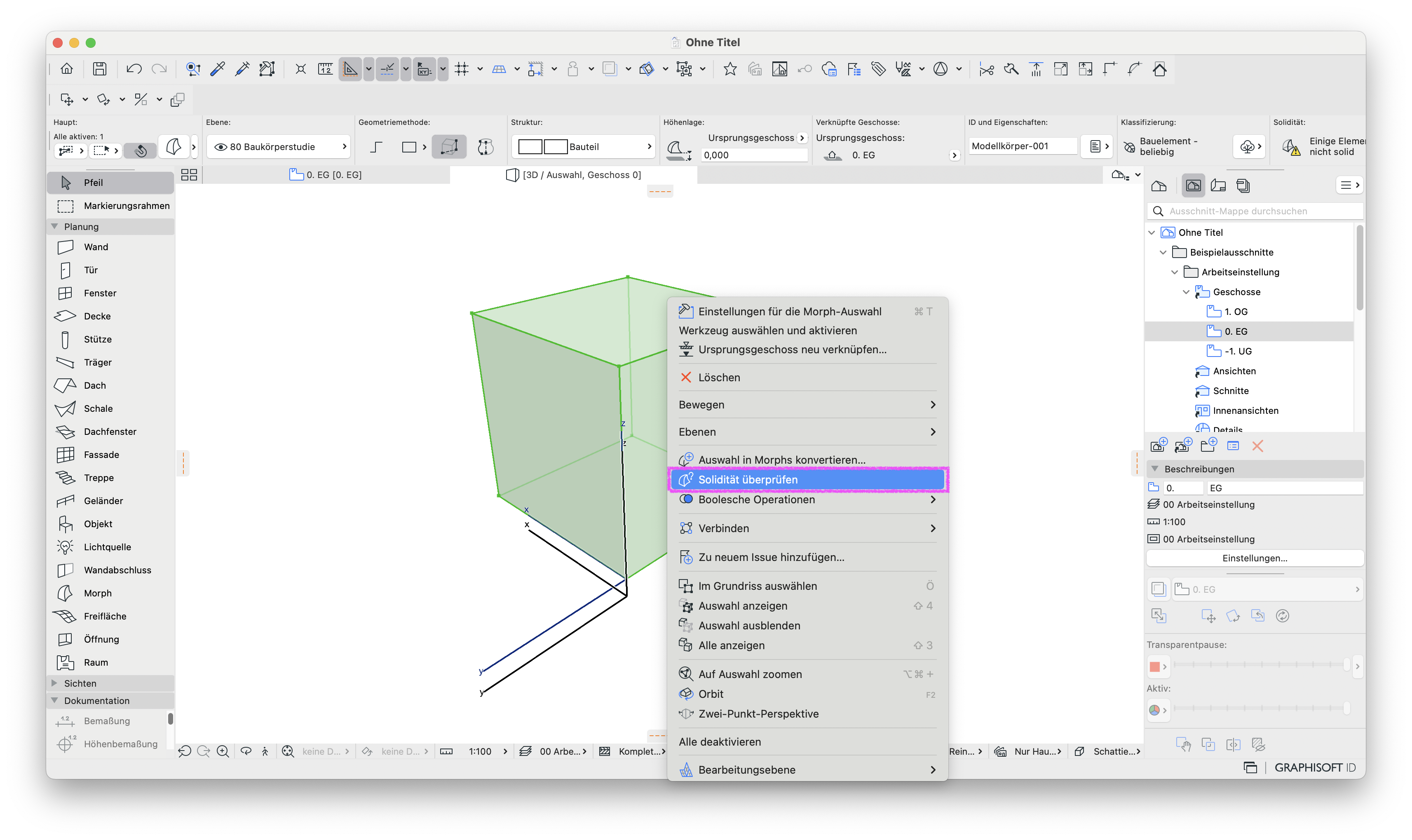

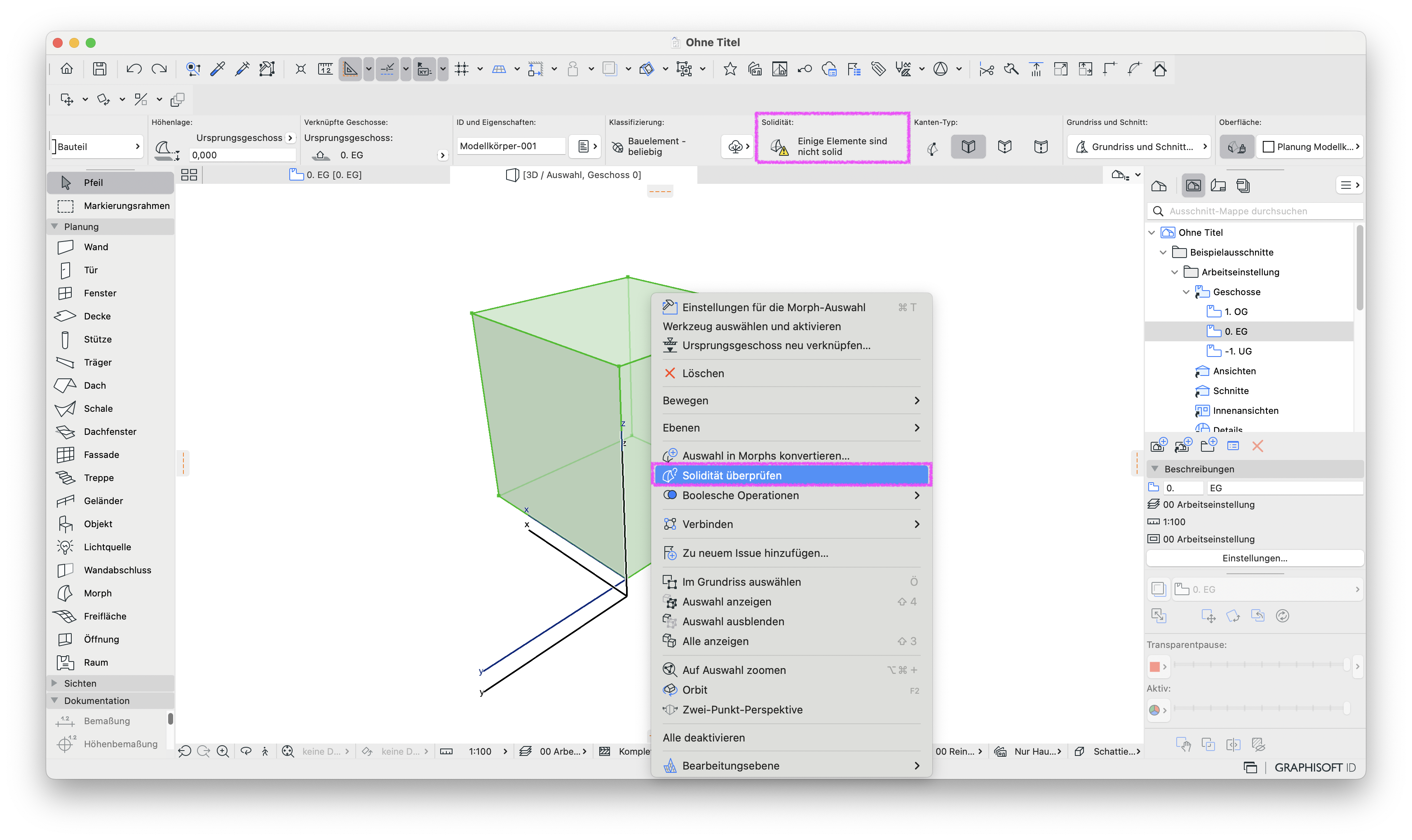

Der Status der Solidität ist in der Infoleiste der Morphauswahl sichtbar. Eine Morph-Auswahl kann über das Kontextmenü mit dem Befehl Solidität überprüfen geprüft werden.

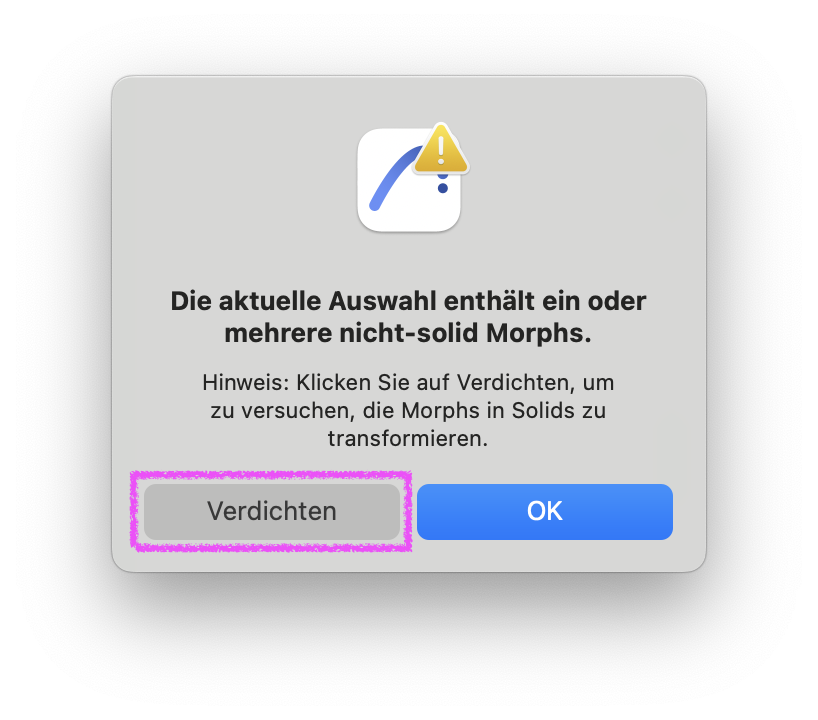

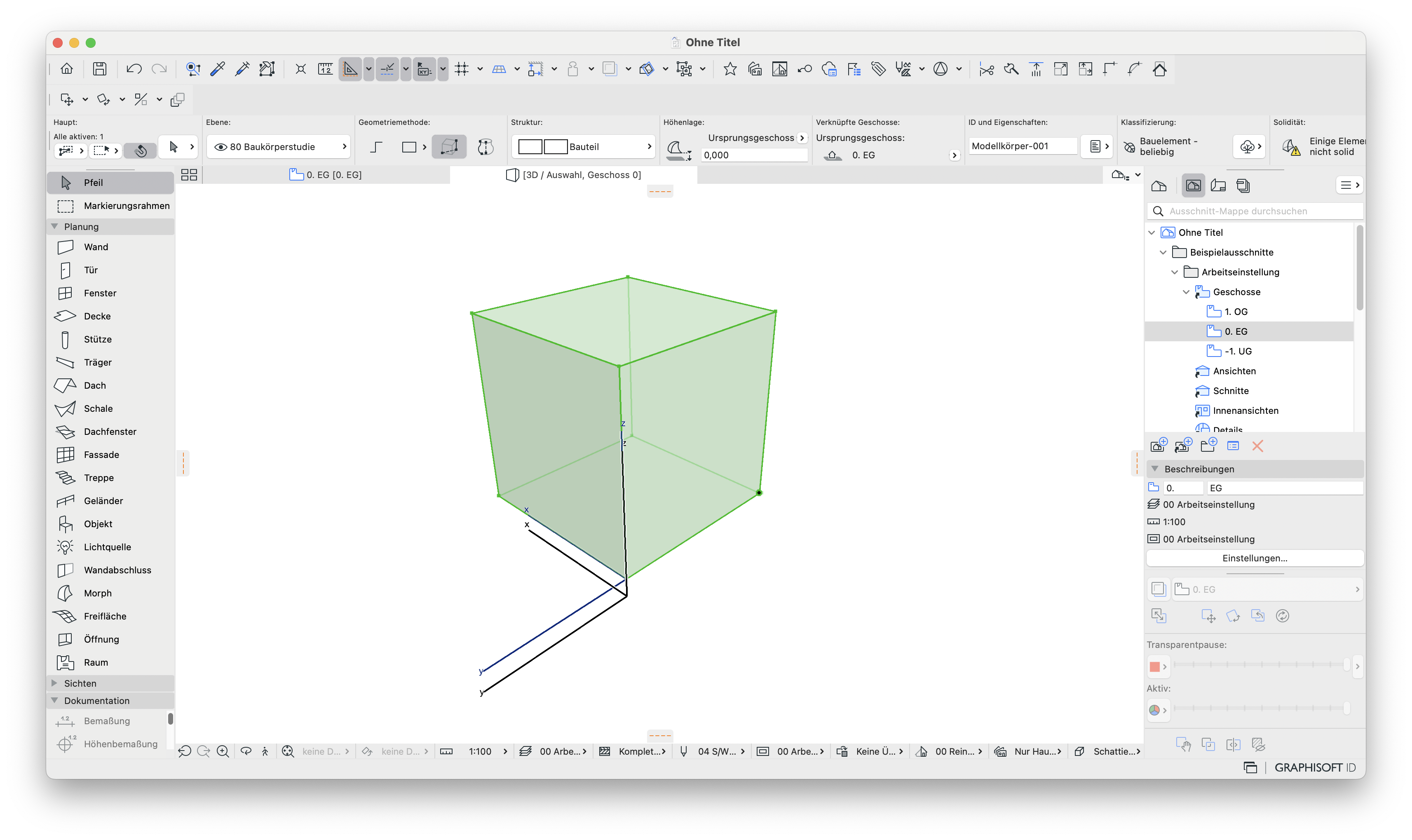

Die angezeigte Fehlermeldung bietet die Möglichkeit den Morph zu verdichten. Wird der Befehl ausgeführt, versucht Archicad die Morphs in Solids zu transformieren.
|
|
|
Hinweis:
Scheitert das Verdichten, muss mit den Schritten 2 und 3 weitergemacht werden.
2. Manuelle Morphbearbeitung zur Behebung von Modellierungsfehlern

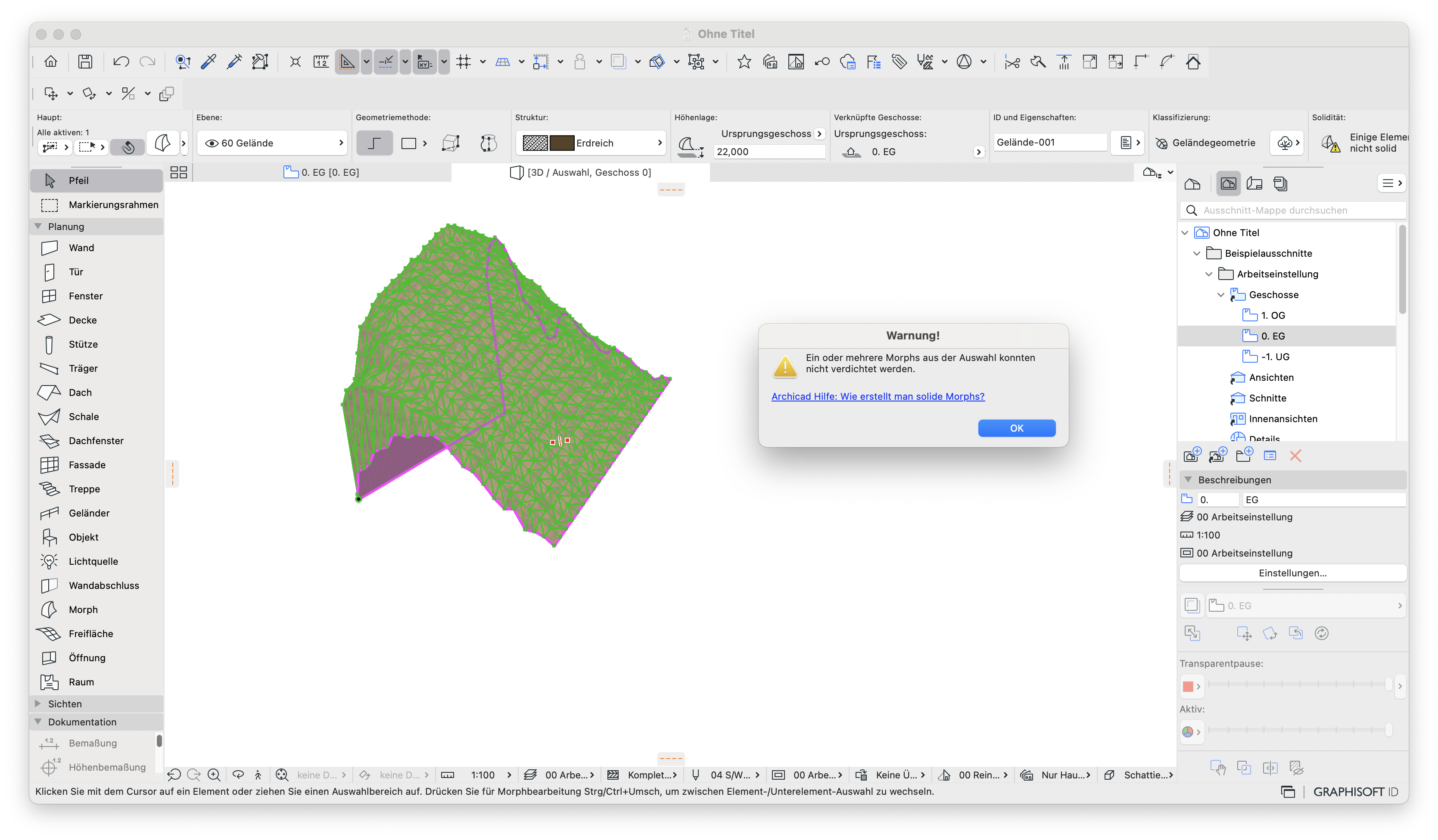

Wenn der Fehler mit dem Befehl Verdichten nicht korrigiert werden kann, erscheint die folgende Fehlermeldung:
Ein oder mehrere Morphs aus der Auswahl konnten nicht verdichtet werden.

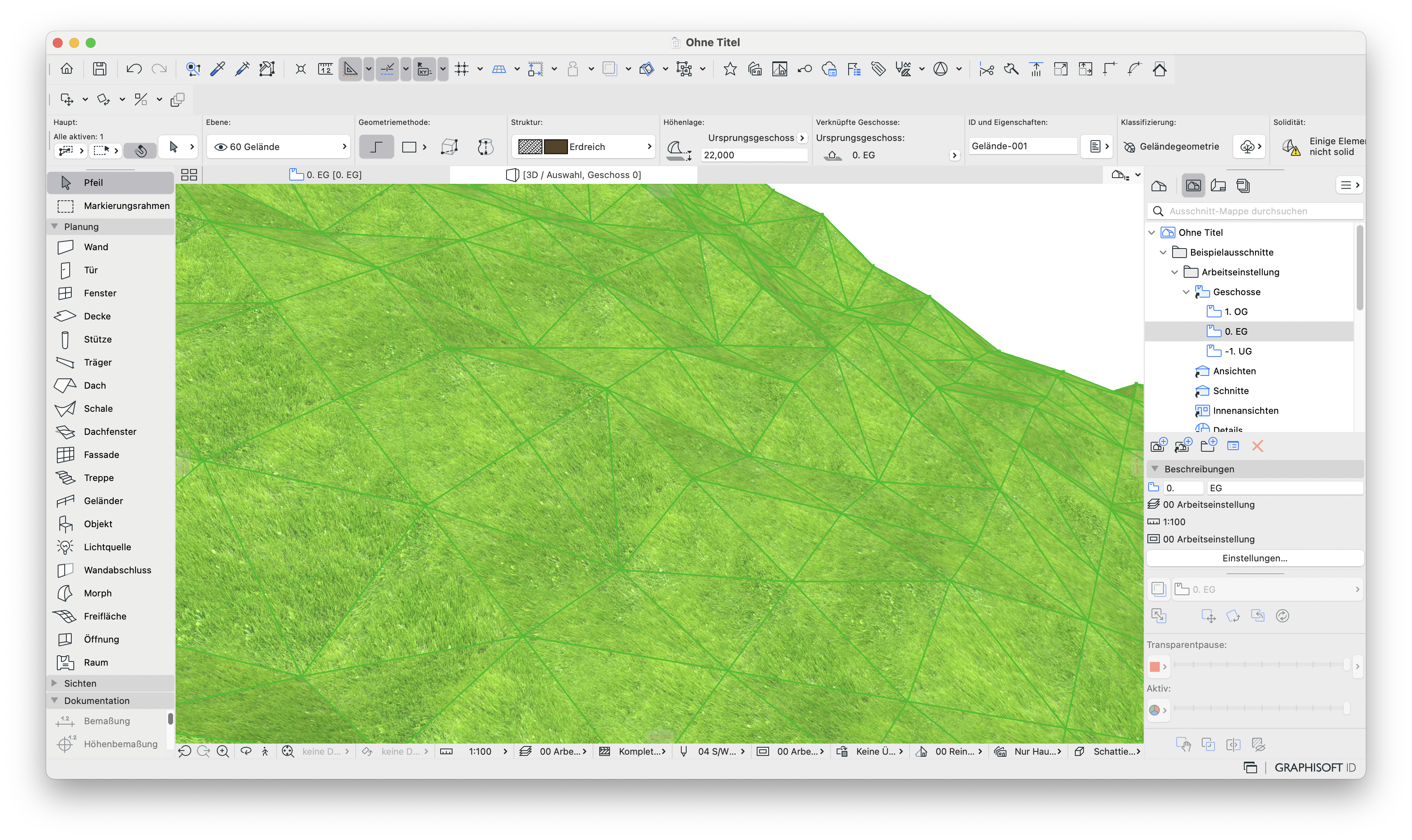

Es muss dann die Morph manuell geprüft werden. Die betroffenen Morphs und deren problematischen Kanten werden im Modell hervorgehoben:
Die folgenden Schritte helfen bei der Behebung:
- Unter Dokumentation > Morph ändern > Mit Flächen bedecken... ausführen.

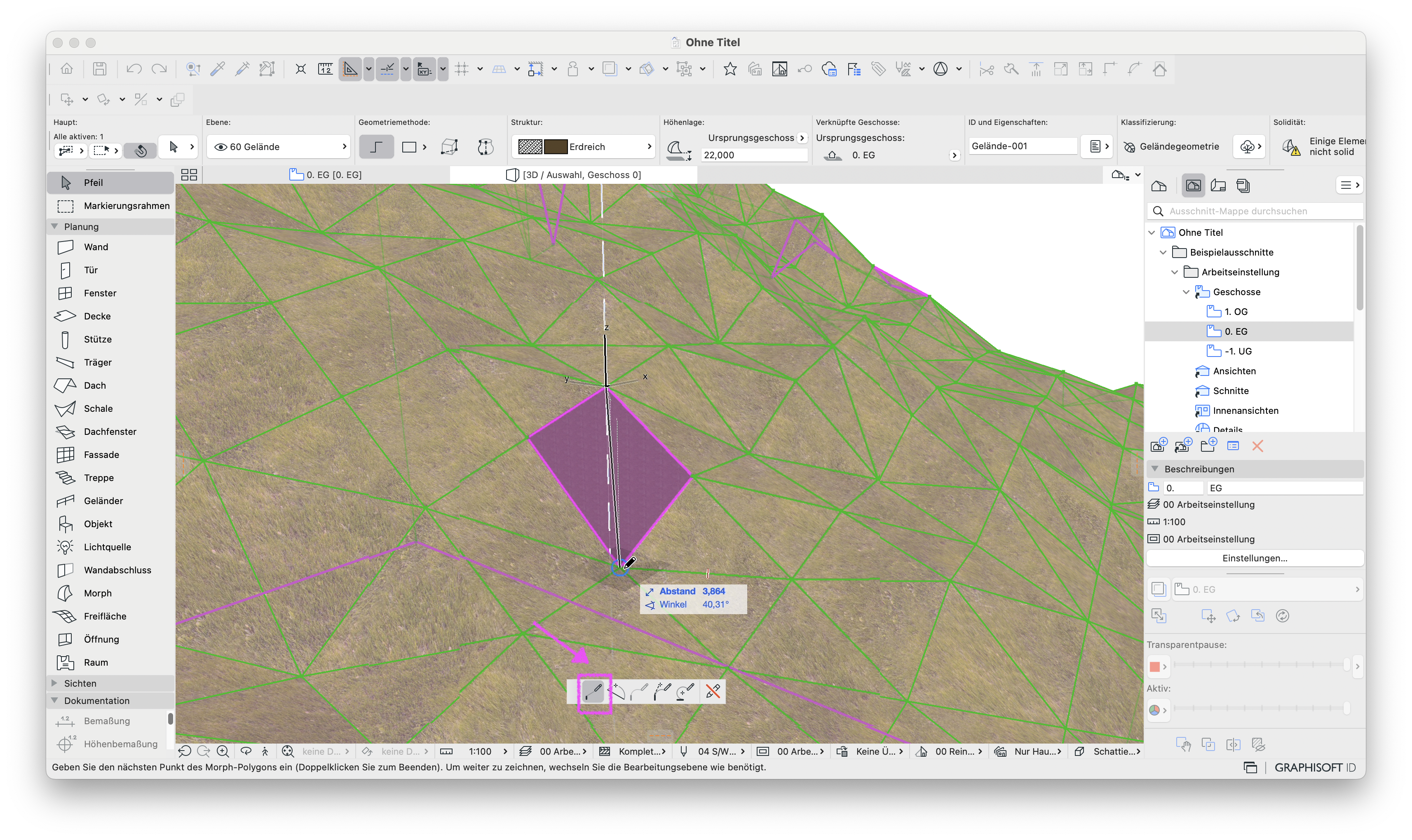

- Verwenden des Befehl Zum Morph hinzufügen (Bleistift-Symbol) aus der Pet-Palette, um ein oder mehrere neuen Kanten an der Stelle hinzuzufügen, an der die Lücke ist. Jedes Mal, wenn eine neue Kante hinzufügt wird, versucht Archicad automatisch, angrenzende massive Flächen in dem Morph zu erstellen.
|
|
|
- In einigen Fällen kann es hilfreich sein, an der Stelle mit der Lücke eine weitere Kante oben auf eine vorhandene Kante zu ziehen, um automatische Flächen zu erzeugen.

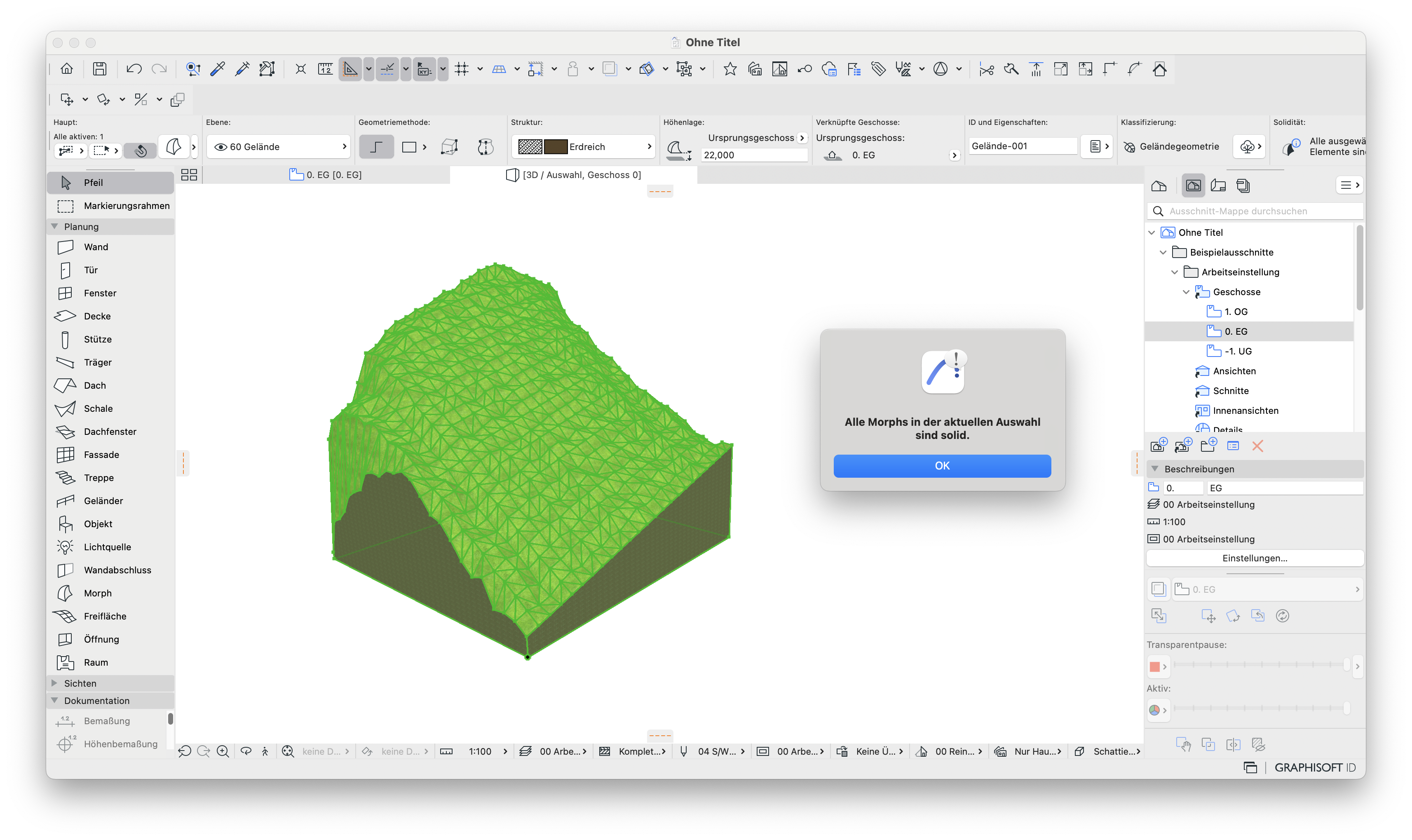

- Nachdem alle Kanten hinzugefügt wurden, muss die Morph erneut auf Solidität geprüft werden. Wenn die Morph solide ist, wird anschließend die Meldung Alle Morphs in der aktuellen Auswahl sind solid angezeigt.
3. Neue Morph erstellen
Unter Umständen kann es sinnvoll sein eine komplett neue Morph zu erstellen.

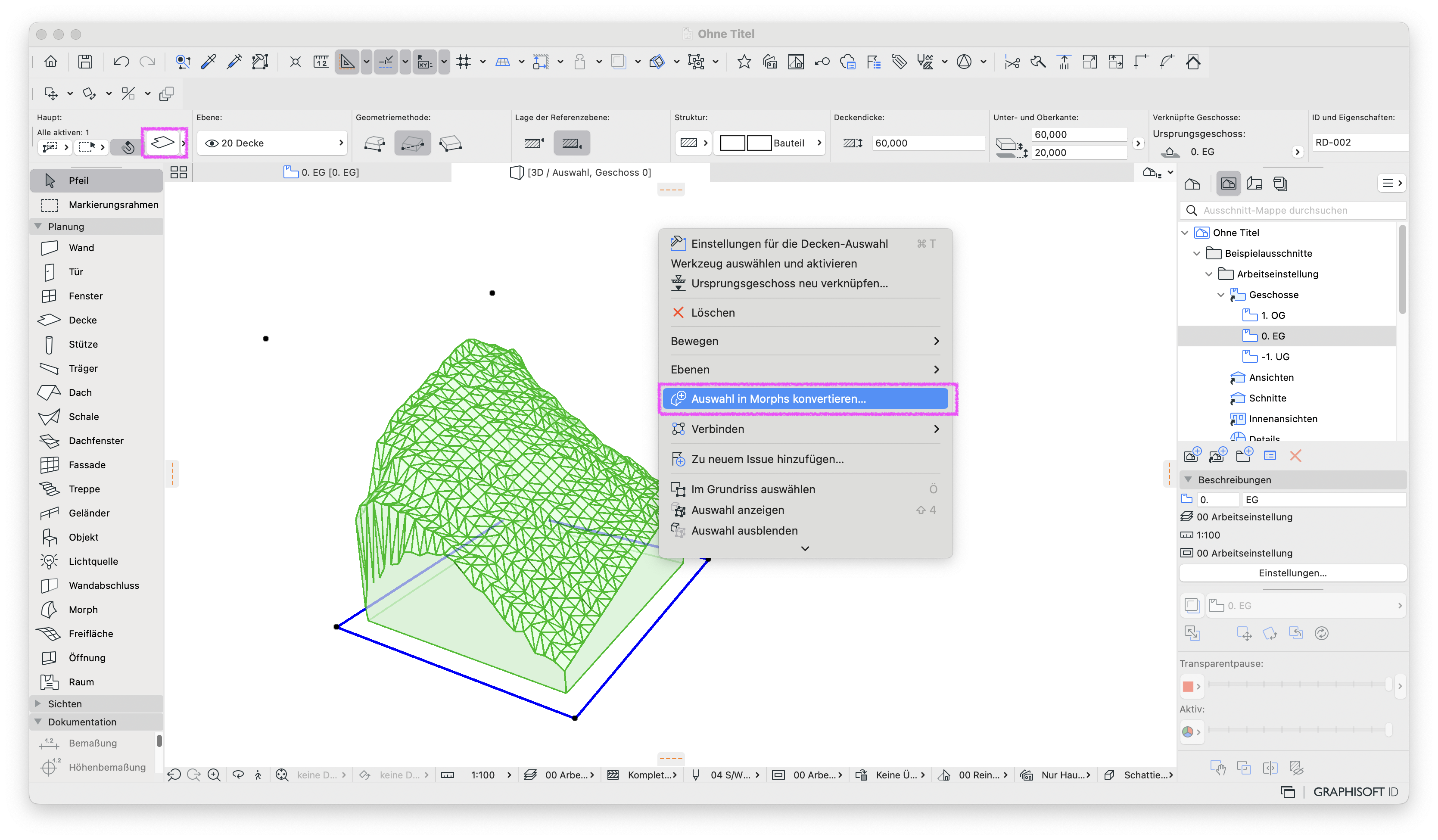

Sollte die Morph aus einer Auswahl erstellt worden sein, so kann erneut eine Kopie der ursprünglichen Auswahl zu Morphs konviertiert werden.

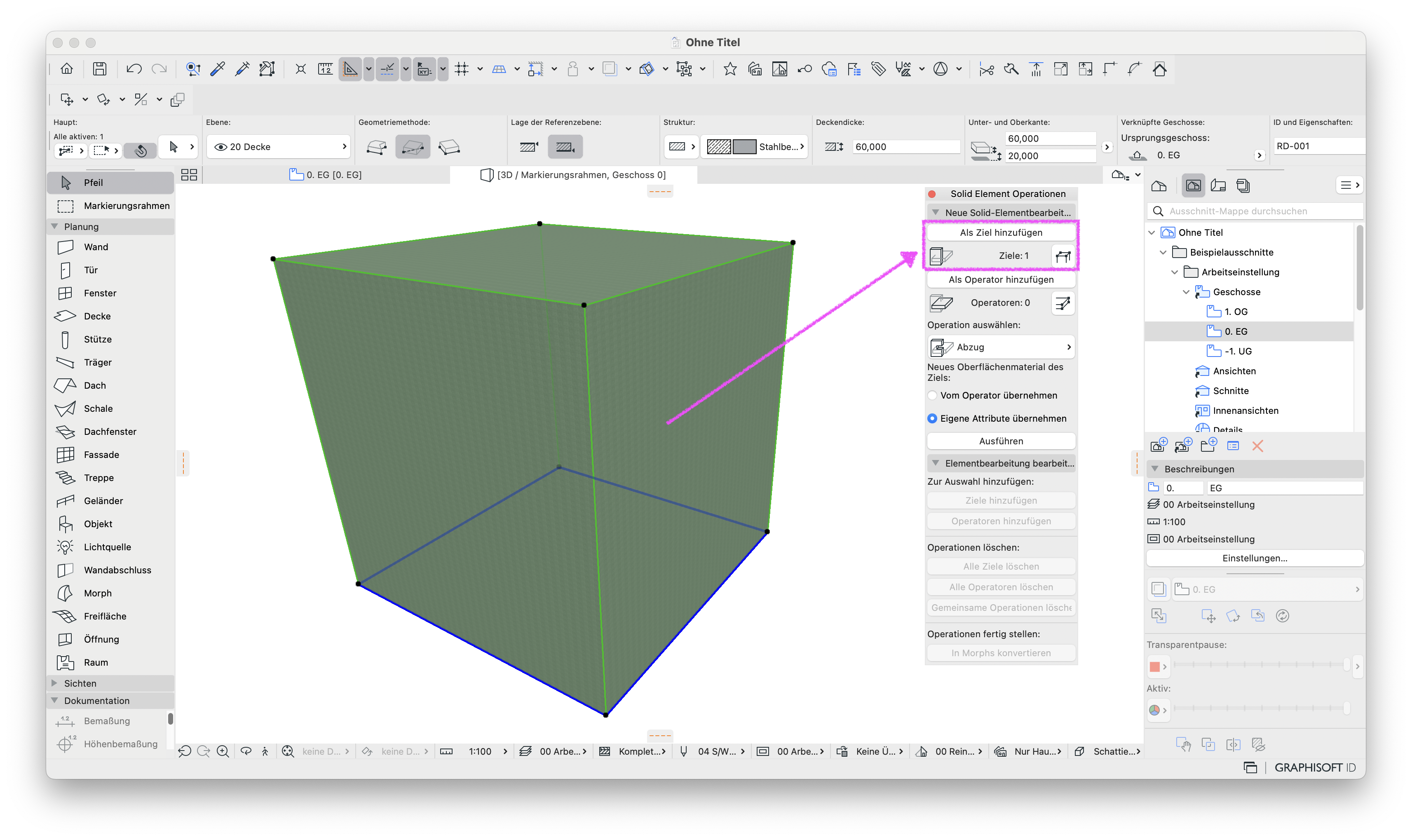

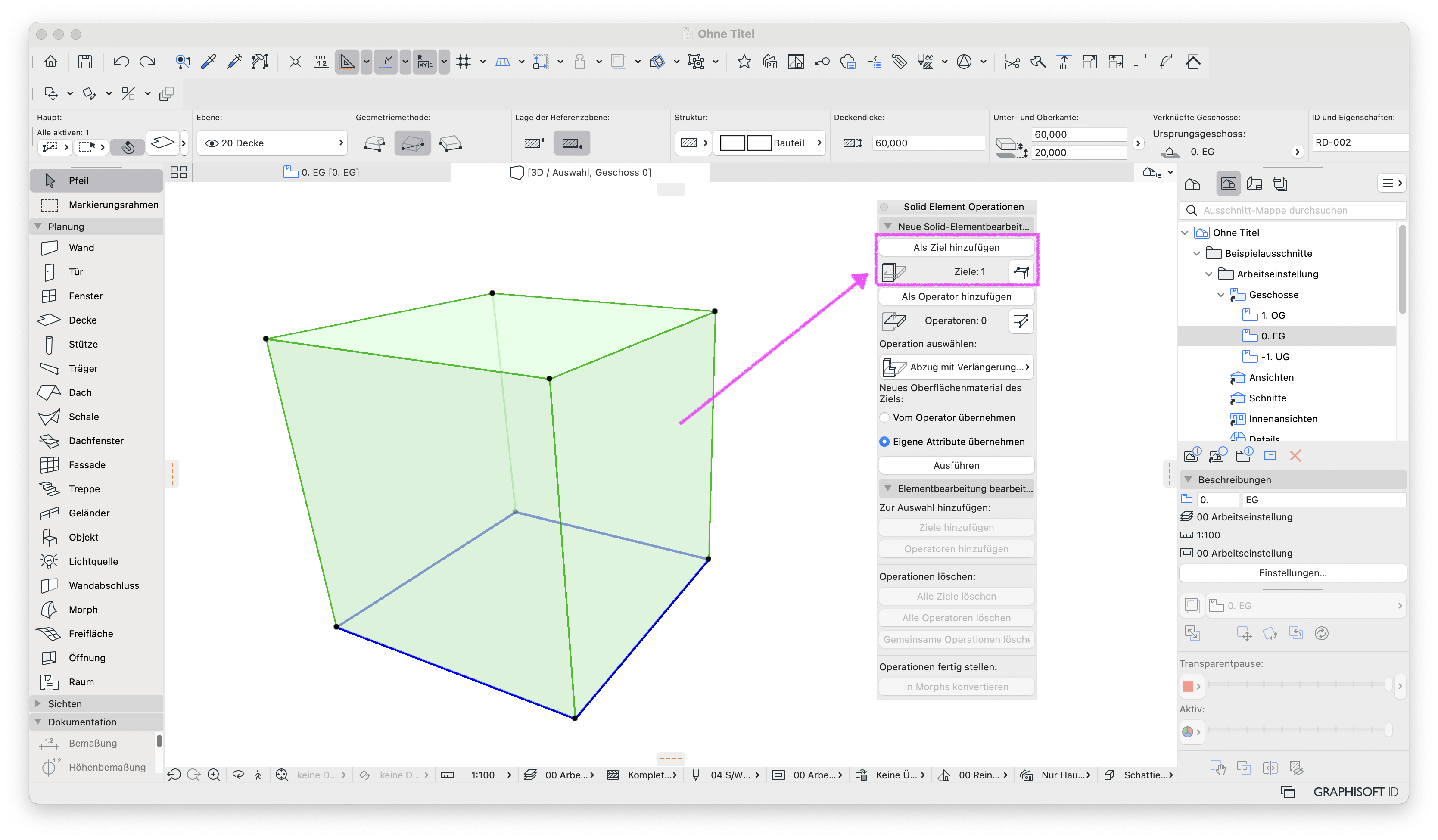

Oder es kann der Solid Element Befehl genutzt werden, um mit SEOs ein Negativkörper der Morph zu erstellen.
- Planung > Solid Element-Befehle...
|
|
|

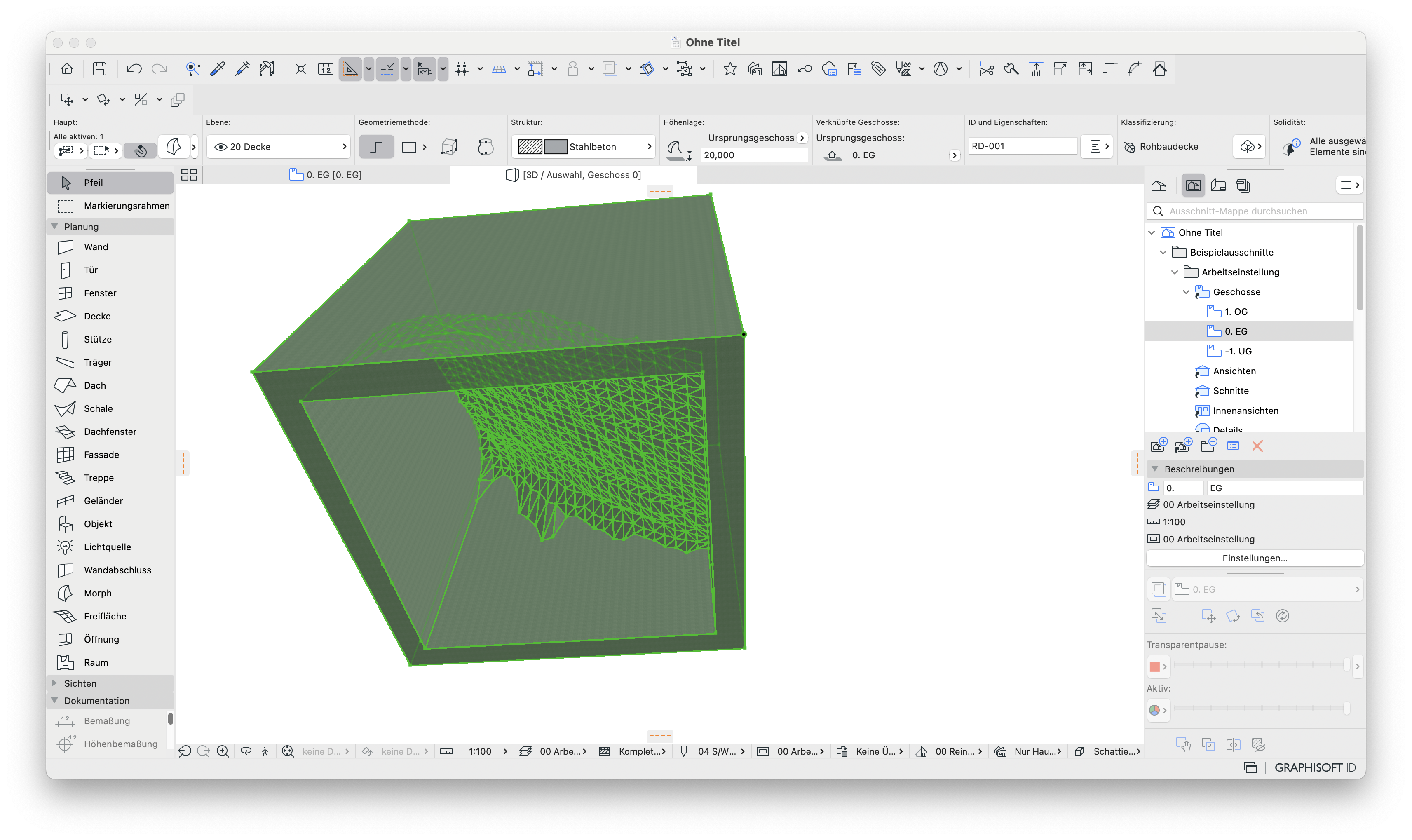

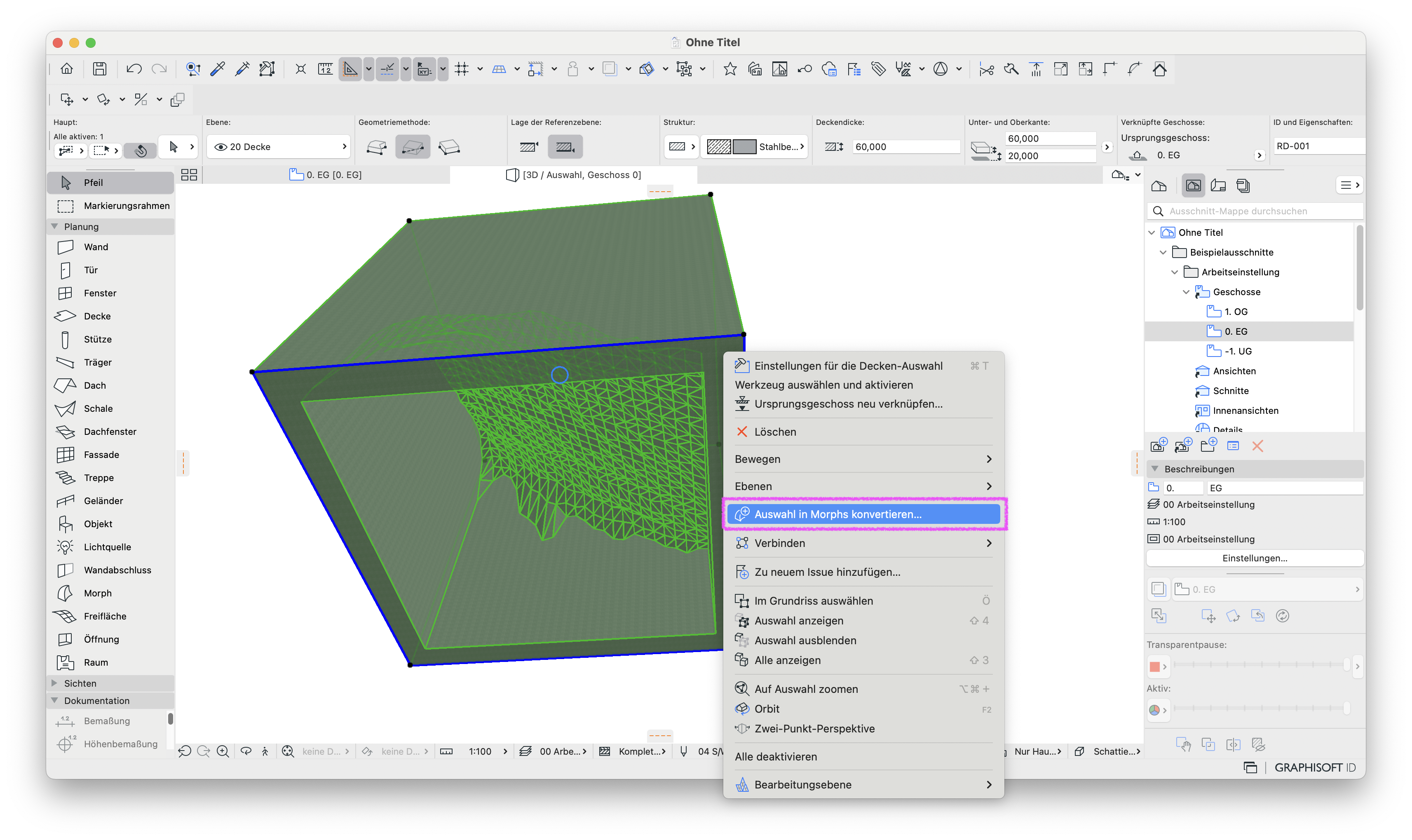

Nachdem der SEO ausgeführt wurde, kann der Negativkörper zur Morph umgewandelt werden.
|
|
|
Anschließend kann das Positiv mit den gleichen Schritten erstellt werden.
|
|
|

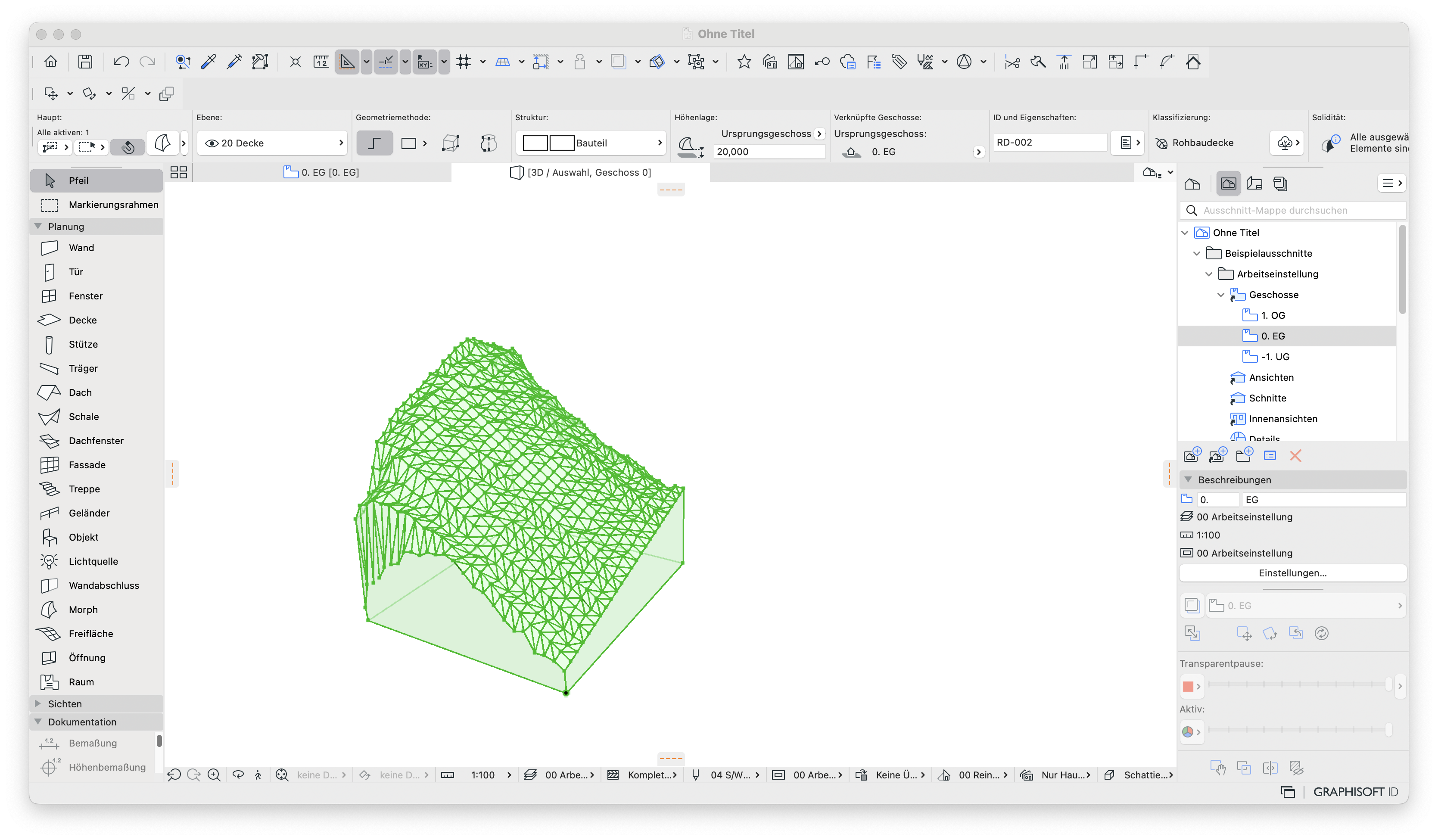

Das Positiv kann abschließend wieder zur Morph umgewandelt werden.
|
|
|

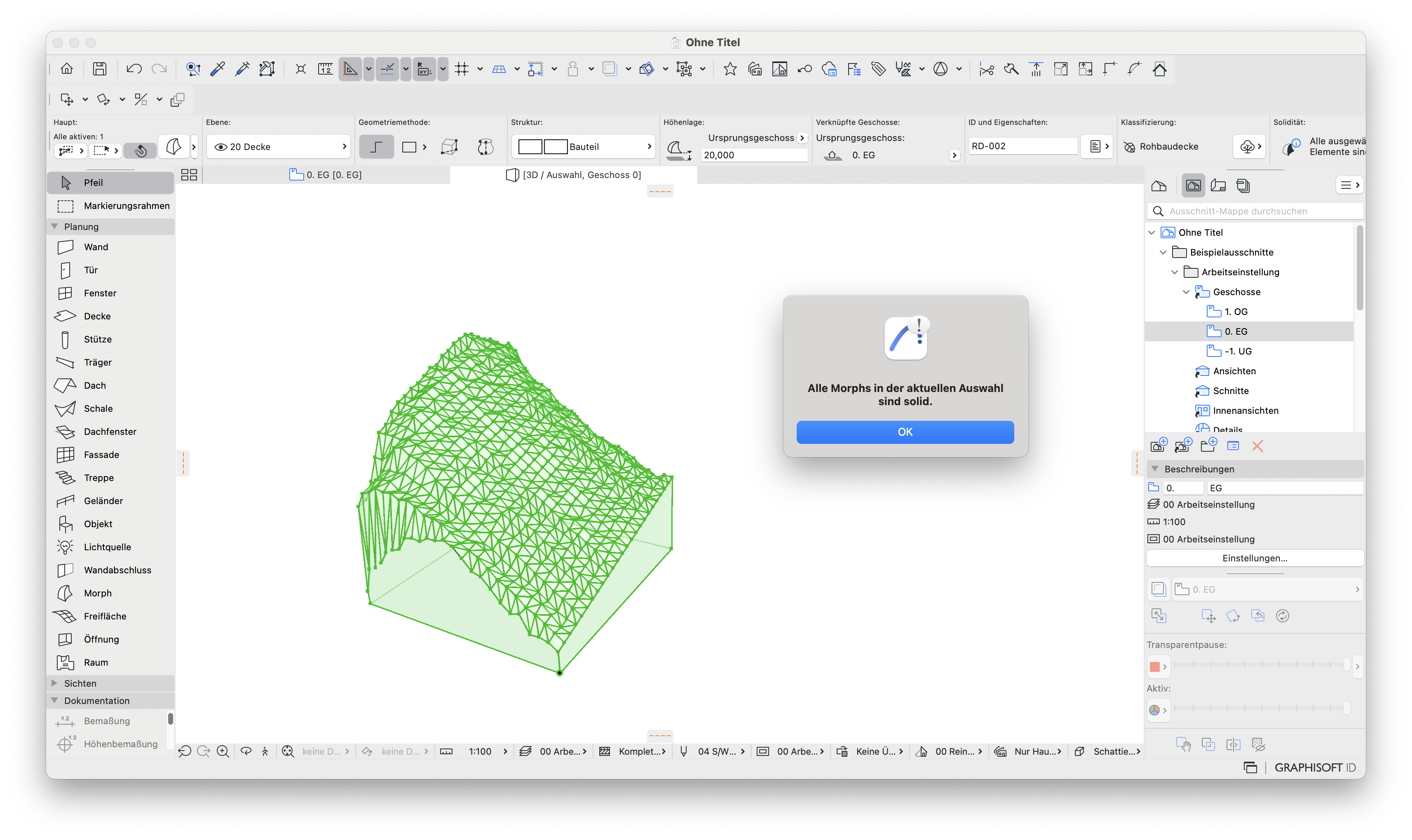

Nachdem die neue Morph erstellt wurde, muss diese erneut auf Solidität überprüft werden.
Hinweis:
Unter Umständen muss das Erstellen des Negativkörpers öfters wiederholt werden, bis alle Modellierungsfehler behoben sind.
Wenn SEOs für die Erstellung eines Negativs und Positivs verwendet werden, muss die Geometrie auf deren Richtigkeit überprüft werden.
