Problemstellung
Beim Import einer DWG- bzw. DXF-Datei in Archicad über das Zeichnungswerkzeug oder über Dazuladen wird im Ausschnitt nichts importiert, obwohl die DWG- bzw. DXF-Datei ein Plan-Layout mit Plankopf als Inhalt hat. Dennoch bleibt das Arbeitsblatt bzw. der Grundriss in Archicad leer.
Troubleshooting
1. Prüfen der DWG/DXF im DWG Viewer

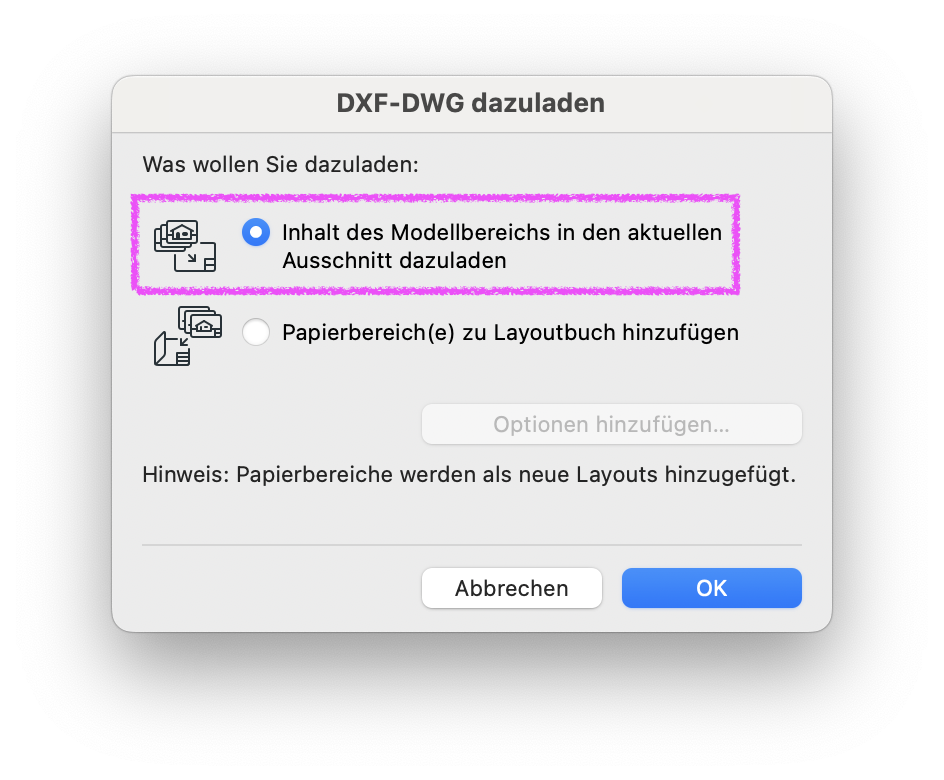

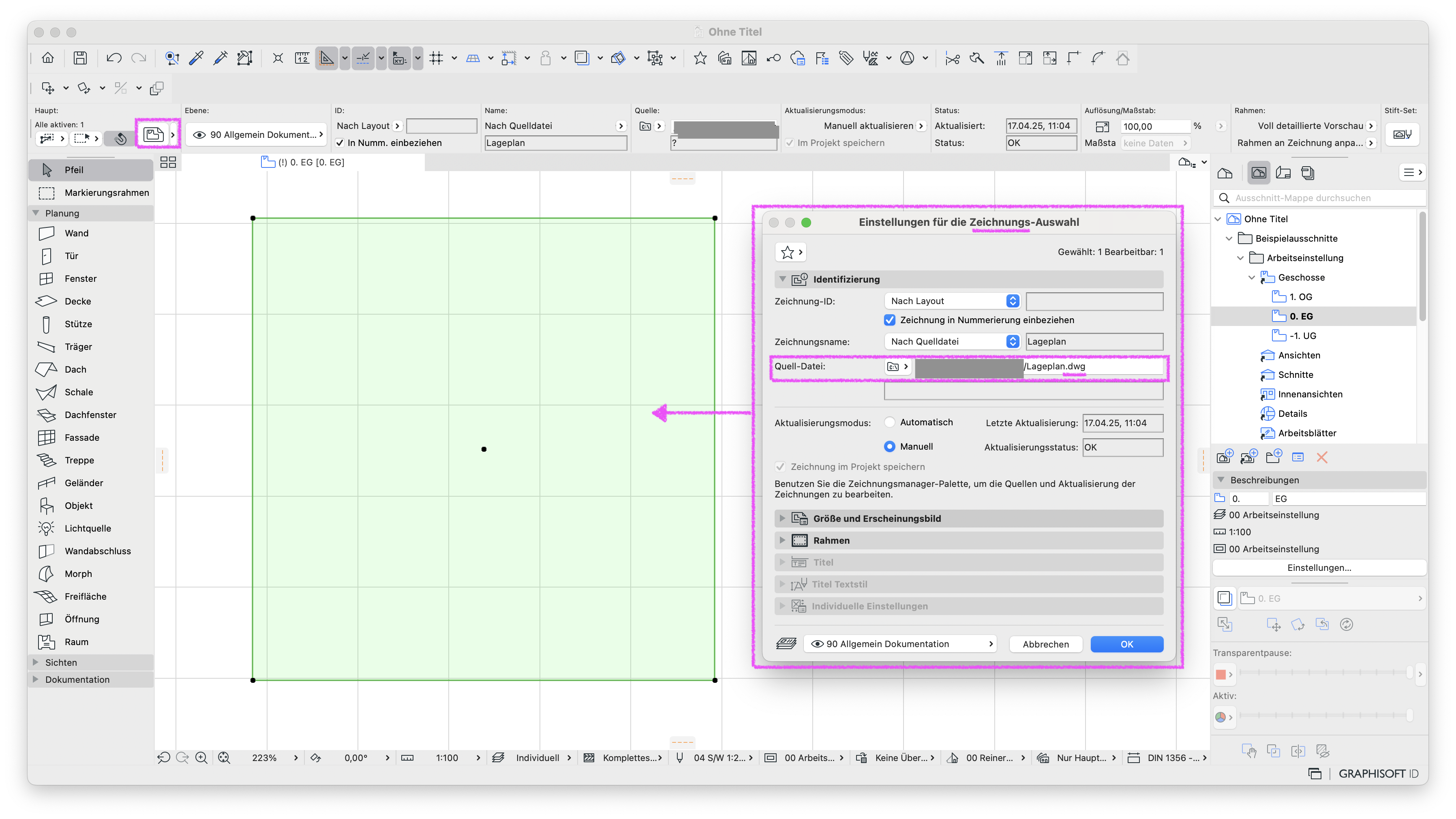

Wenn der Import über das Dazuladen mit der Option Inhalt des Modellbereichs in den aktuellen Ausschnitt dazuladen leer ist bzw. die platzierte Zeichnung der DWG keinen Inhalt anzeigt, dann muss in einem DWG Viewer der Inhalt der DXF- bzw. DWG-Datei geprüft werden.
|
|
|
Wenn der Modellbereich leer ist oder überhaupt kein Modellbereich existiert, dann kann auch kein Modellbereich zum aktuellen Ausschnitt dazugeladen werden.
Im Beispiel hat die DWG nur einen Inhalt im Papierbereich.
|

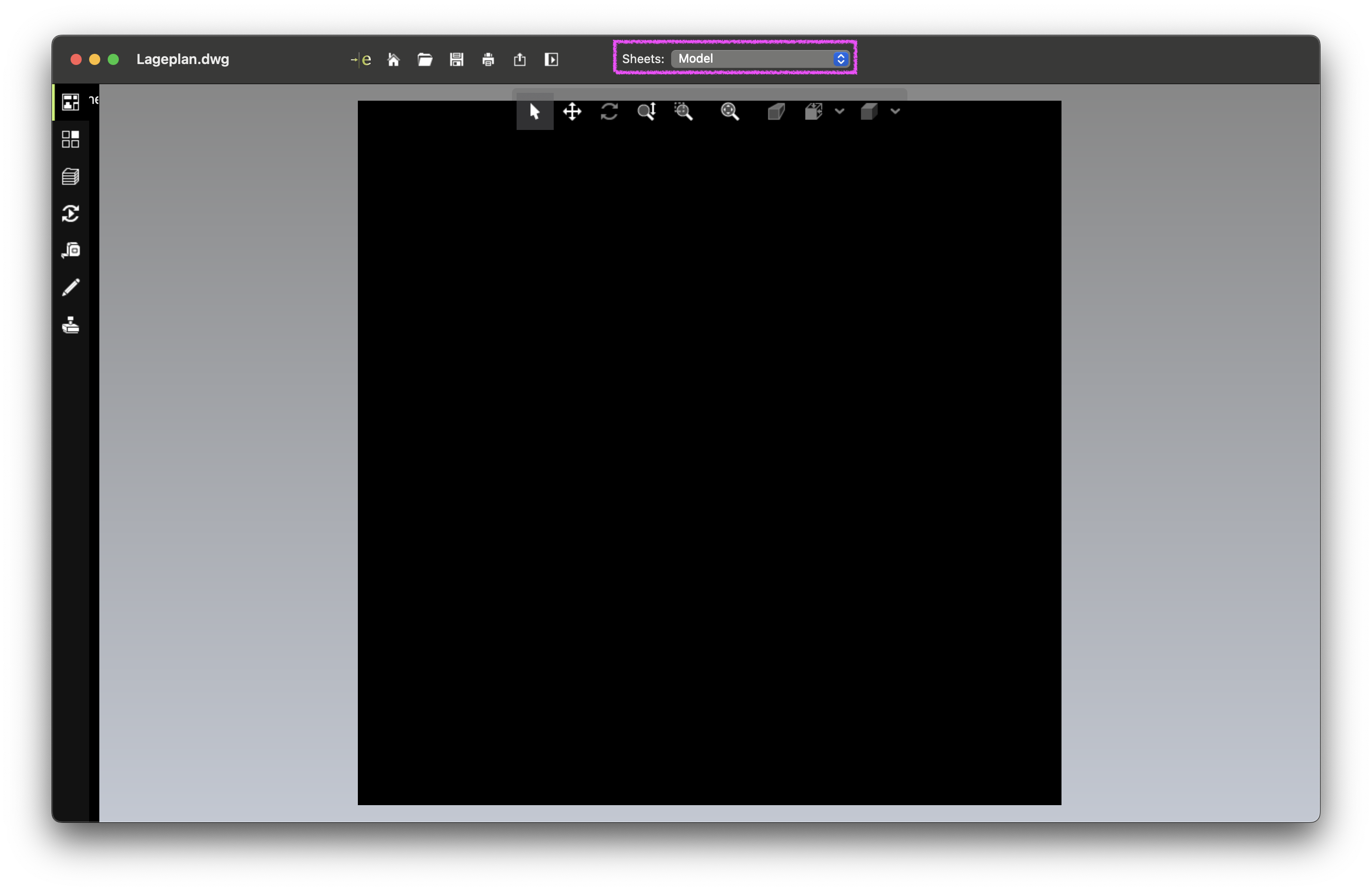

Leerer Modellbereich |

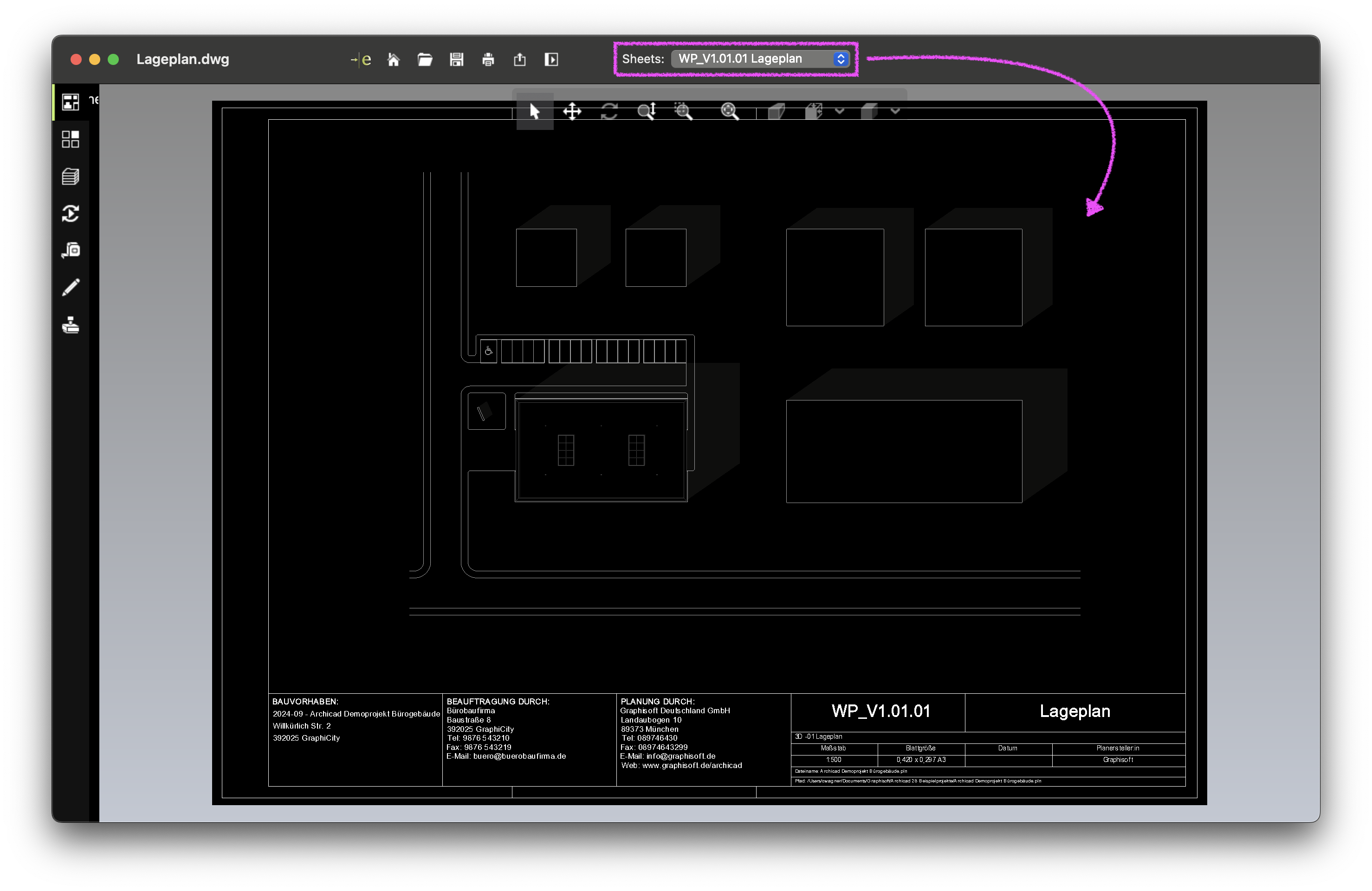

Inhalt nur im Papierbereich vorhanden |
|
|
|
2. Passenden Inhalt bei Dazuladen wählen
- Ablage > Interoperabilität > Dazuladen... > Dazuladen von Datei...

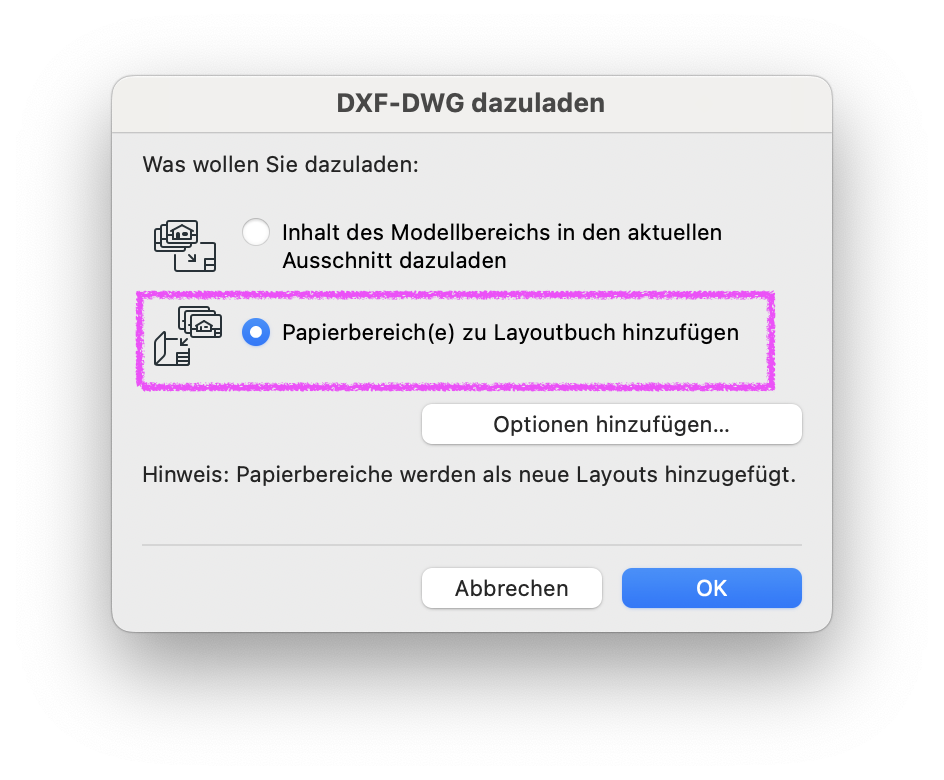

Wenn der Inhalt nur im Papierbereich liegt, dann muss die Datei beim Dazuladen mit der Option Papierbereich(e) zu Layoutbuch hinzufügen in Archicad importiert werden.

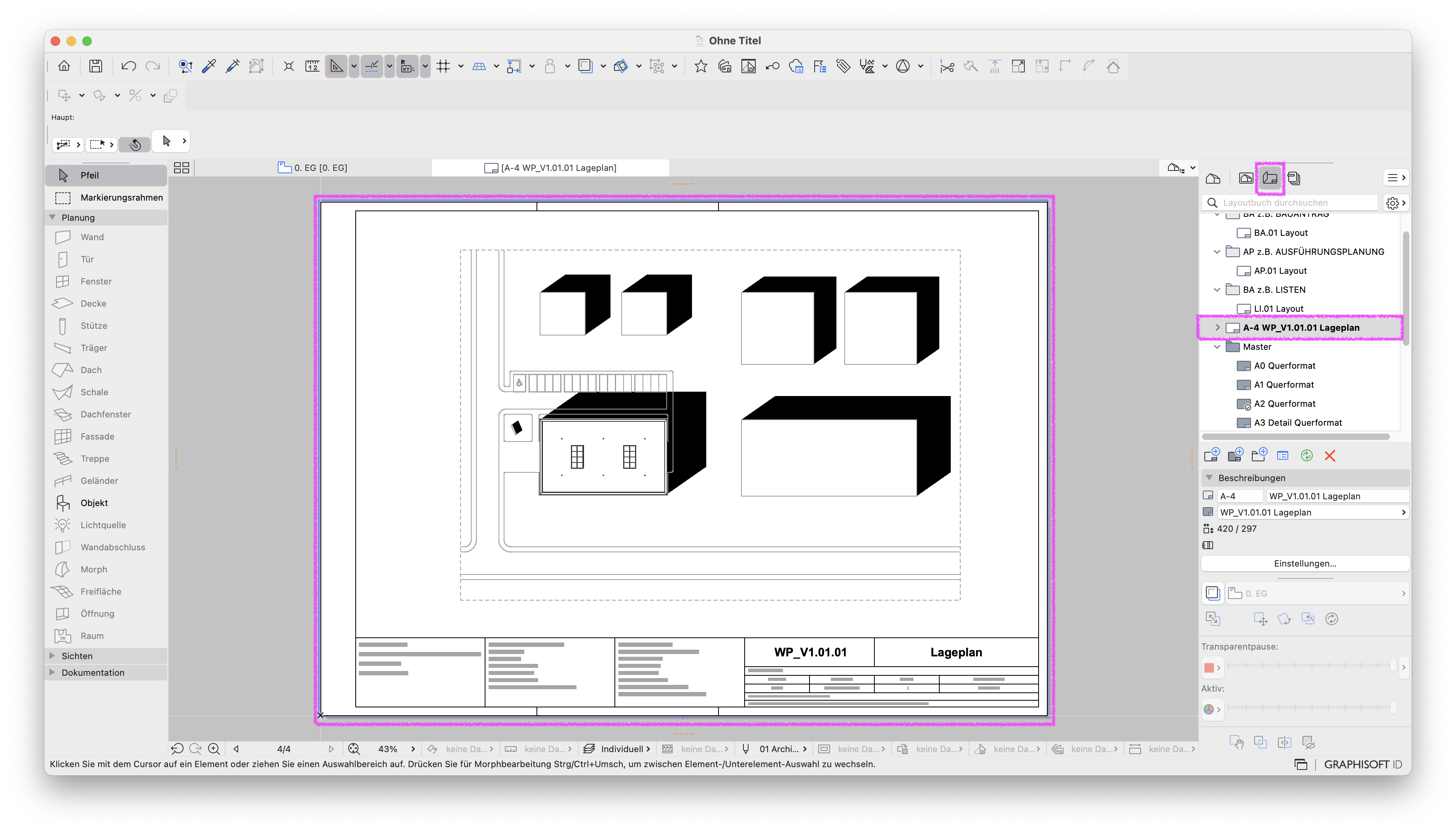

3. Layoutbuch öffnen
Inhalte, die in DWG- oder DXF-Dateien im Papierbereich liegen, werden in Archicad immer ins Layoutbuch importiert.
