Ebene NonPlottable_0 soll mit dem DWG-Export nicht mitgeschrieben werden

Problemstellung

Im exportieren DWG befindet sich eine Ebene mit dem Namen NonPlottable_0. Diese soll nicht mit ausgegeben und angezeigt werden.

Troubleshooting

Layernamen Konvertierung anwenden

DXF-DWG Übersetzungs-Einstellung > Einstellungen > Attribut > Ebenen > Layernamen Konvertierung

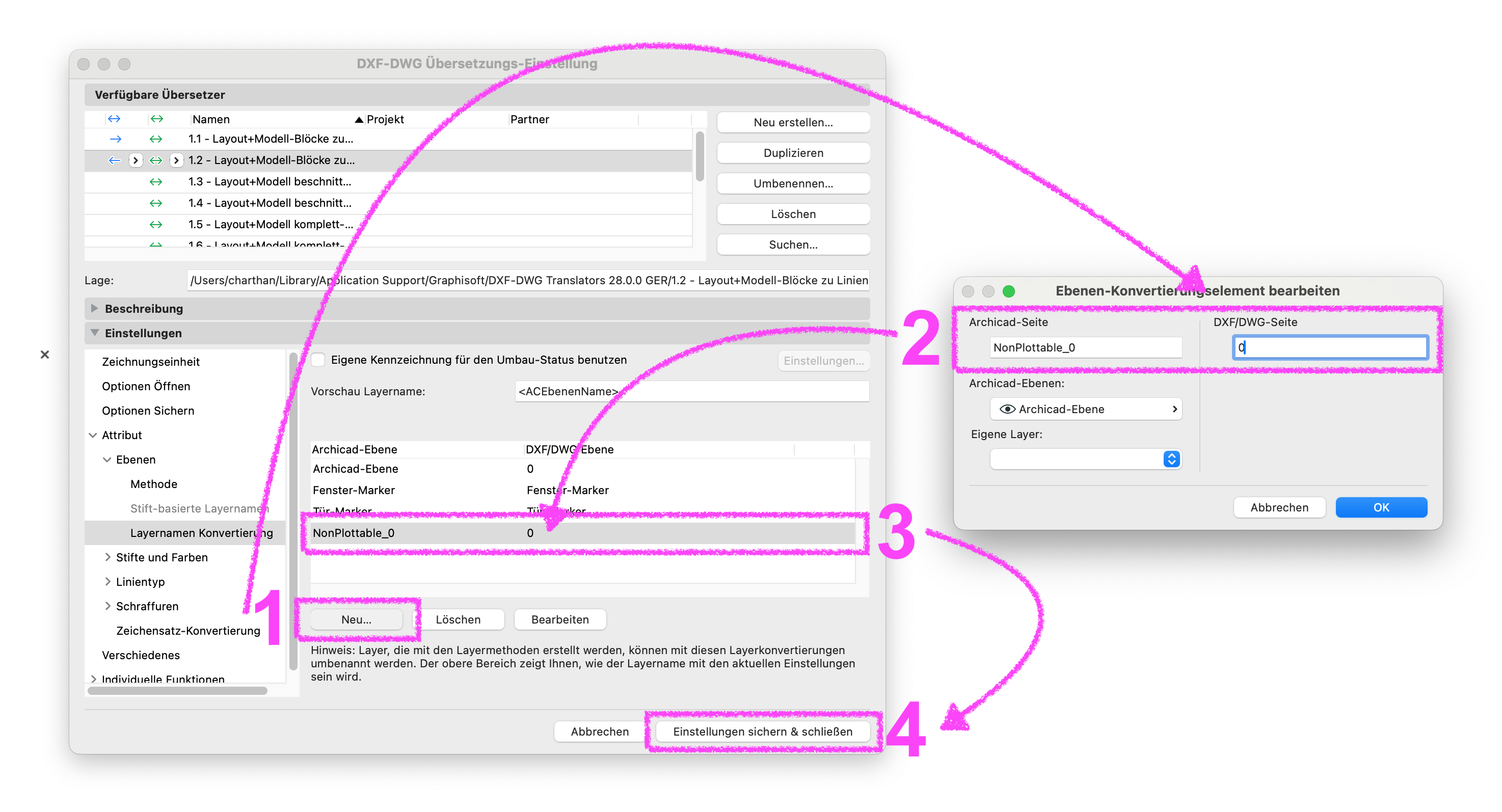

Im ausgewählten DXF-DWG Übersetzer für den Export muss eine Layernamen Konvertierung für die entspr. Ebene angewendet werden:

1. Auf Neu... klicken
2. Im Dialogfenster Ebenen-Konvertierungselement bearbeiten bei Archicad-Seite  NonPlottable_0 eintragen, rechts bei DXF/DWG-Seite die gewünschte DWG-Ebene, z.B. 0., und mit OK bestätigen.
3. Nun erscheint der entspr. Eintrag in der Liste.
4. Mit Einstellungen sichern & schließen bestätigen und Dialogfenster schließen.
5. DWG-Export mit dem neu eingestellten DXF-DWG Übersetzer ausführen. Die Ebene NonPlottable_0 wird nun nicht mehr mitgeschrieben und angezeigt.
