Problemstellung
In die Projektdatei ist eine externe Zeichnung, z.B. ein DWG als Xref, verknüpft, welche Bestandteil des DWG-Exports ist. Beispielsweise im Modellbereich und/oder auf einem Layout.
Die externe Zeichnung wird in der exportierten DWG-Datei jedoch als Block angezeigt und deren Inhalte sind nicht bearbeitbar.
Troubleshooting
1. Zeichnungen auf Aktualisierung prüfen
- Ablage > Externe Daten > Zeichnungsmanager
Es ist sicherzustellen, dass sämtliche relevante Zeichnungen, auch externe Zeichnungen, im Modellbereich sowie im Layout aktuell sind.

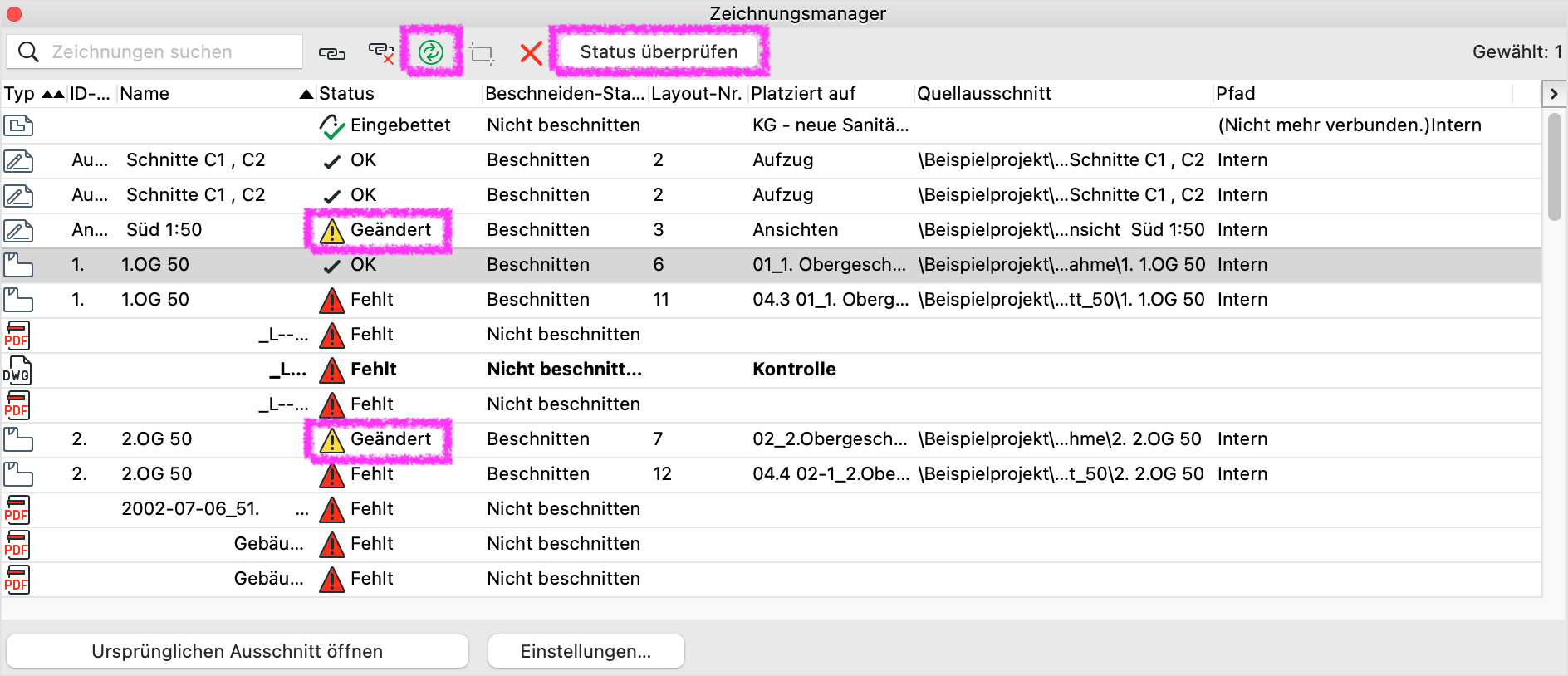

Wenn in der Spalte Status der Status Geändert geschrieben steht, dann ist die entspr. Zeichnung mit dem grünen Aktualisierungsbutton zu aktualisieren:
- Ablage > Externe Daten > Xref-Manager...
Xref´s können im Xref-Manager mit dem Befehl Neu laden aktualisiert werden:
2. Speicherpfad der Zeichnungen prüfen
Zum Zeitpunkt des Exports der DWG-Datei darf der Speicherpfad der externen Zeichnungen und/oder Xref-Zeichnungen nicht verändert werden, da diese auf die Quelldateien im System zugreifen müssen.
Ist der Speicherpfad geändert oder die Quelldatei gelöscht, muss die Datei mit dem neuen Speicherpfad nochmals verknüpft/ersetzt werden.
2.1 Ablage > Externe Daten > Zeichnungsmanager

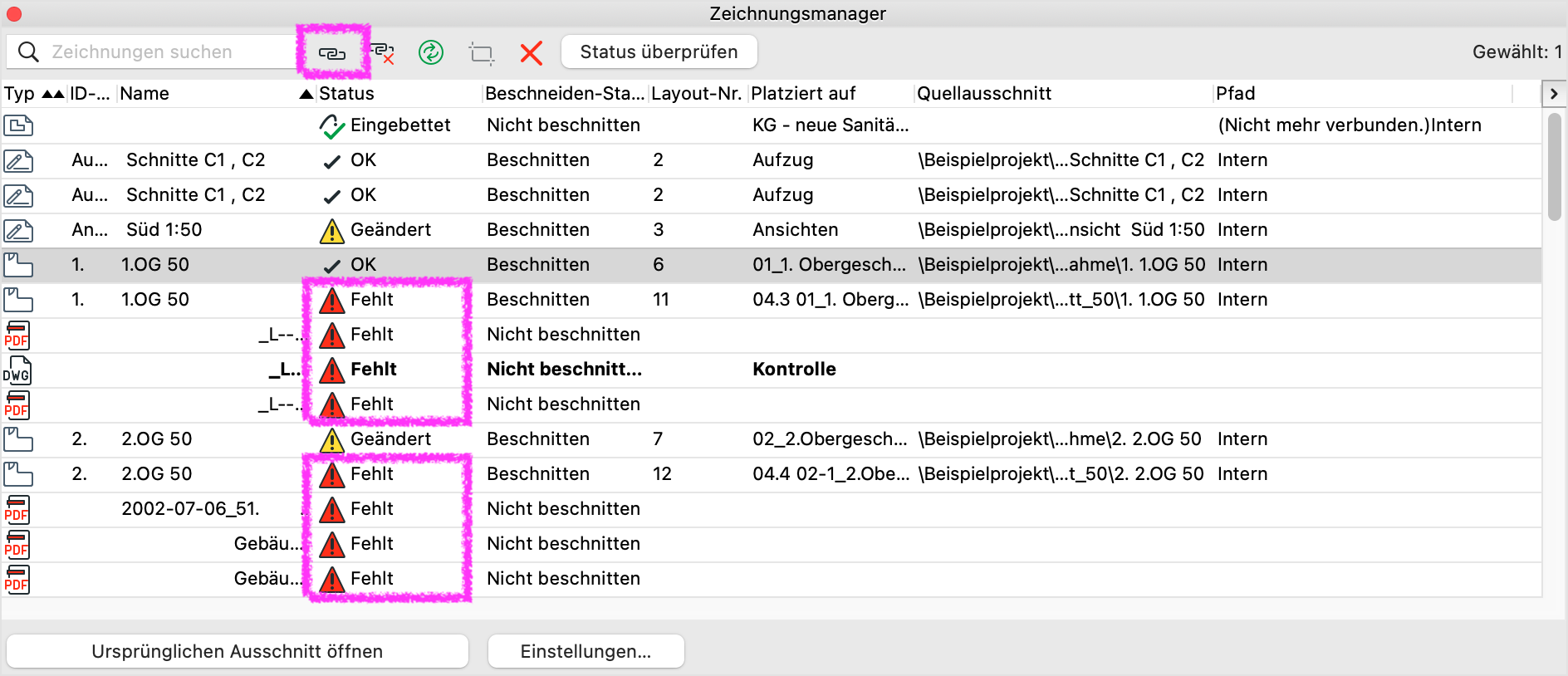

Wenn in der Spalte Status der Status Fehlt geschrieben steht, dann ist die Zeichnung mit dem Button Zeichnung verknüpfen mit... zu aktualisieren:
2.2 Ablage > Externe Daten > Xref-Manager...
Der Speicherpfad von Xref´s kann im Xref-Manager mit dem Befehl Suchen... aktualisiert bzw. neu verknüpft werden:
Hinweis:

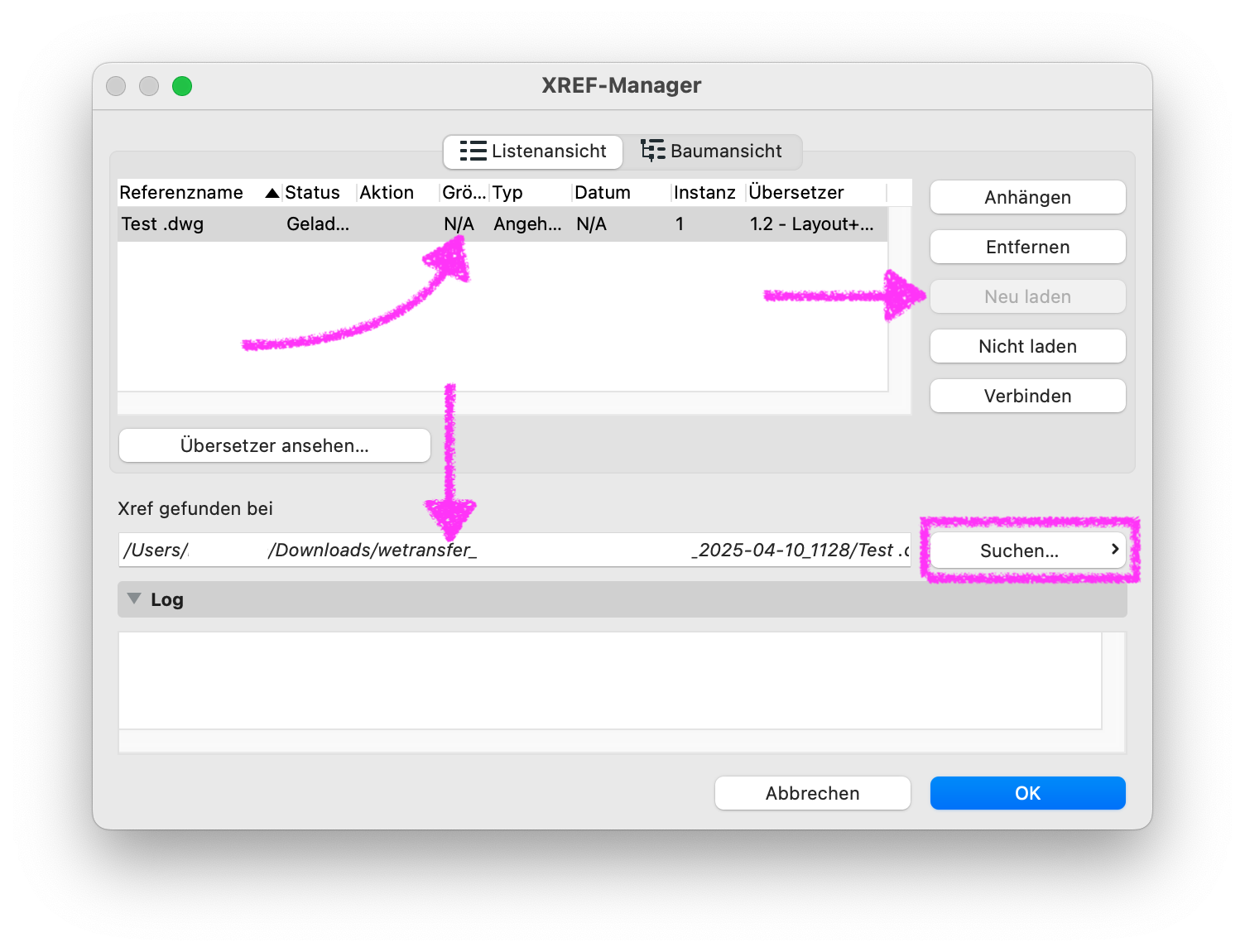

Indizien im Dialogfenster XREF-Manager, wenn der angegebene Speicherpfad nicht mehr aktuell ist:
- In der Spalte Größe steht N/A.
- Der Button Neu laden ist ausgegraut und nicht anwählbar.
- Der Pfad ist in Kursivschrift geschrieben.
