DWG-Export: Linien werden nicht oder falsch exportiert

Problemstellung

Nach dem DXF/DWG-Export werden Linientypen nicht korrekt dargestellt oder die Linien erscheinen nicht.

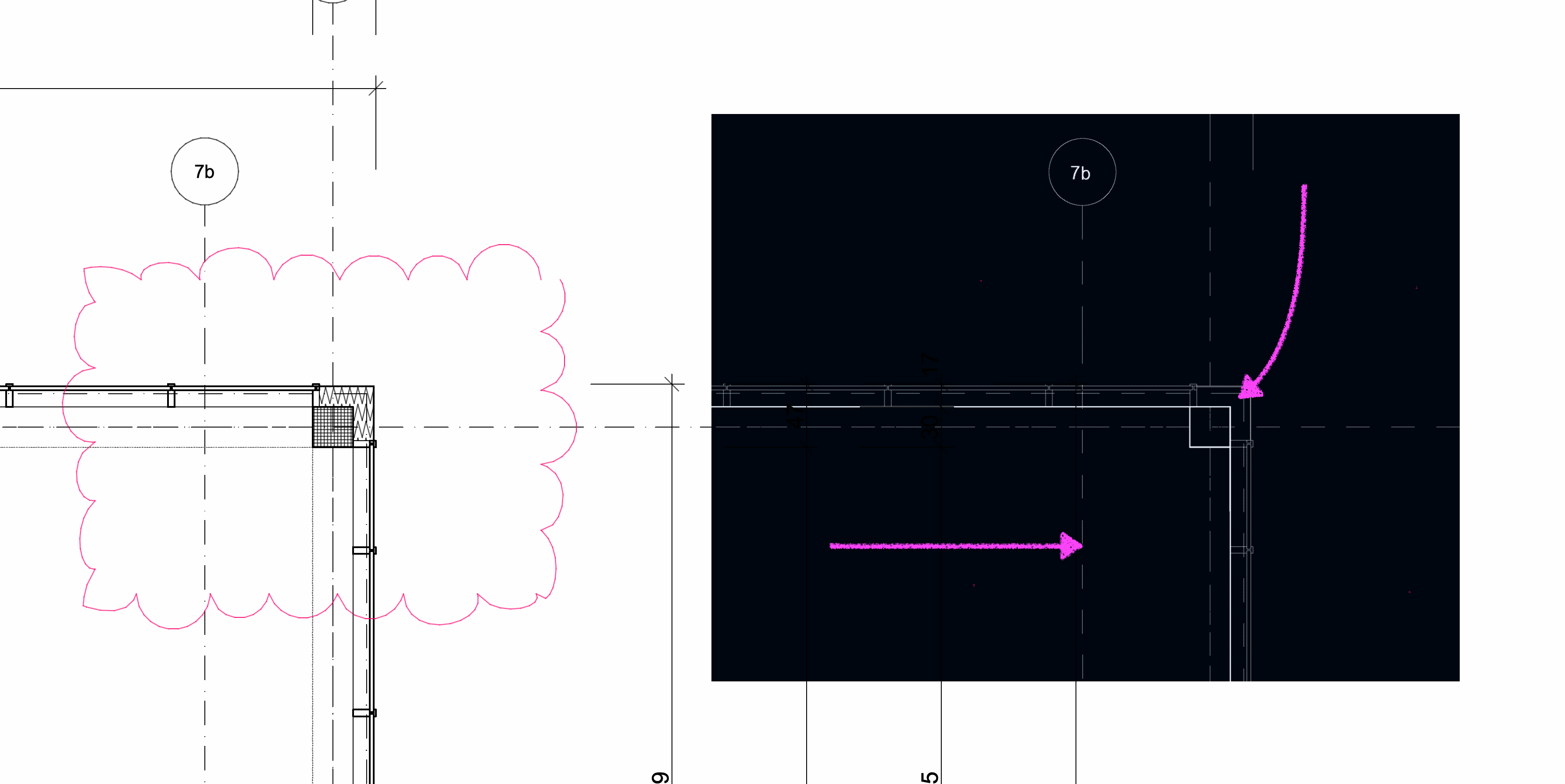

In dem unteren Beispiel fehlt die Kringel- und ZickZack-Linie und die Strichpunktlinie wird als Strichlinie dargestellt.

Troubleshooting

1. Einstellungen des DXF-DWG-Übersetzers prüfen

Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer…

Die folgenden Einstellungen für den ausgewählten Export-Übersetzer sind zu prüfen:

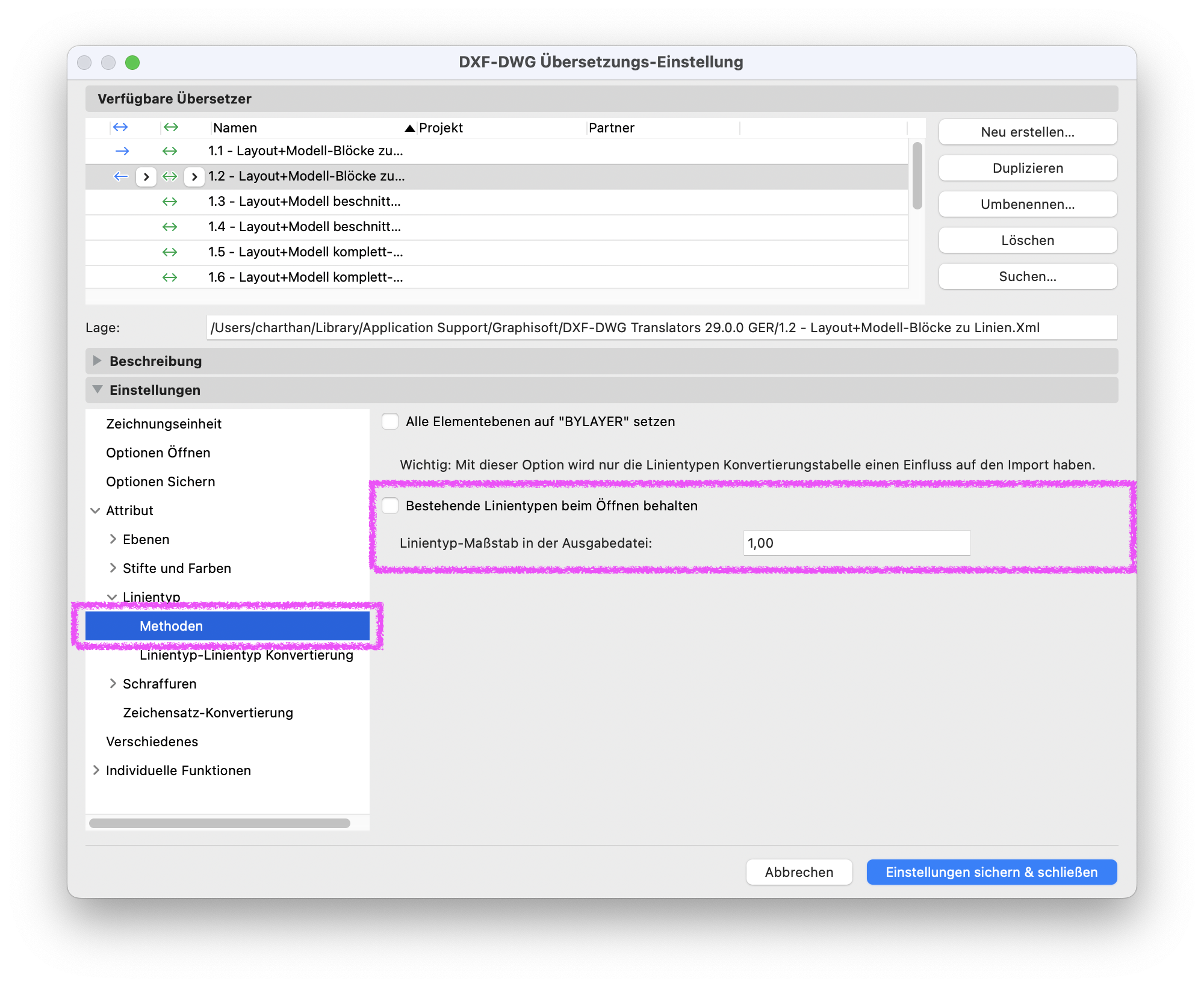

• Unter Einstellungen > Linientyp >  Methoden kann der Haken bei Bestehende Linientypen beim Öffnen beibehalten aktiviert werden.
• Hier kann zudem der Skalierungsfaktor der Linie unter Linientyp-Maßstab in der Ausgabedatei eingestellt werden.
• Zudem sollte unter Linientyp-Linientyp-Konvertierung geprüft werden, ob einzelne Linientypen konvertiert werden.

Hinweis:

Sollen die Einstellungen des DXF-DWG-Übersetzers für Überprüfungszwecke beibehalten werden, sollte dieser vor der Bearbeitung dupliziert werden.

2. Skalierungsfaktor extern überprüfen

In manchen Fällen werden die Linien zwar korrekt exportiert, jedoch nutzt der Viewer oder das CAD-Programm einen anderen Skalierungsfaktor. Dadurch liegen die Liniensegmente so dicht aneinander, dass sie wie eine Volllinie erscheinen.

In den meisten CAD-Programmen kann diese Darstellungseinstellung angepasst und korrigiert werden.

3. DXF/DWG Vorlagendatei verwenden und ggf. Linientyp-Konvertierung

DXF-DWG Übersetzungs-Einstellung > Einstellungen > Optionen Sichern

Symbollinien in Archicad sind Archicad-spezifische Linientypen, die AutoCAD nicht direkt interpretieren kann. Daher kann die Übergabe von Symbollinien nur dann korrekt erfolgen, wenn eine DXF/DWG Vorlagendatei verwendet wird, in der die passenden AutoCAD-Linientypen enthalten sind, die dann für eine Konvertierung zugeordnet werden können.

3.1 Vorlagendatei anwenden

• Die Vorlagendatei muss im DWG- oder DWT-Format vorliegen.
• Die Datei muss jene Linientypen enthalten, welche zur Linientyp-Konvertierung (siehe Punkt 2) relevant sind.
• Die Vorlagendatei wird nicht von Graphisoft bereitgestellt. Entweder ist diese selbst zu erstellen oder vom Planungspartner einzuhohlen.

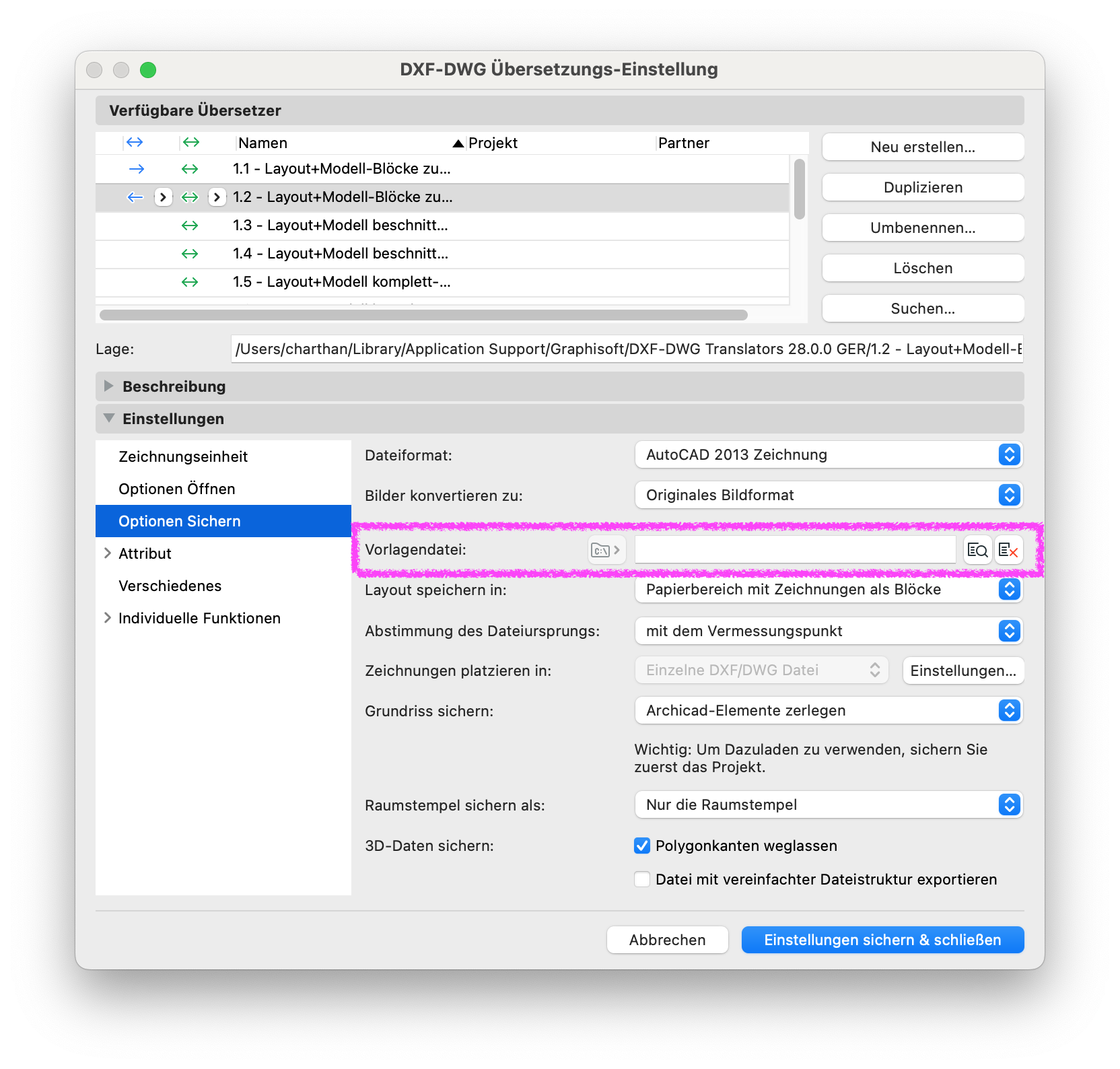

• Unter dem Punkt Vorlagendatei ist die Datei einzustellen:

3.2 Linientyp-Konvertierung anwenden

DXF-DWG Übersetzungs-Einstellung > Einstellungen > Attribut > Linientyp > Linientyp-Linientyp Konvertierung

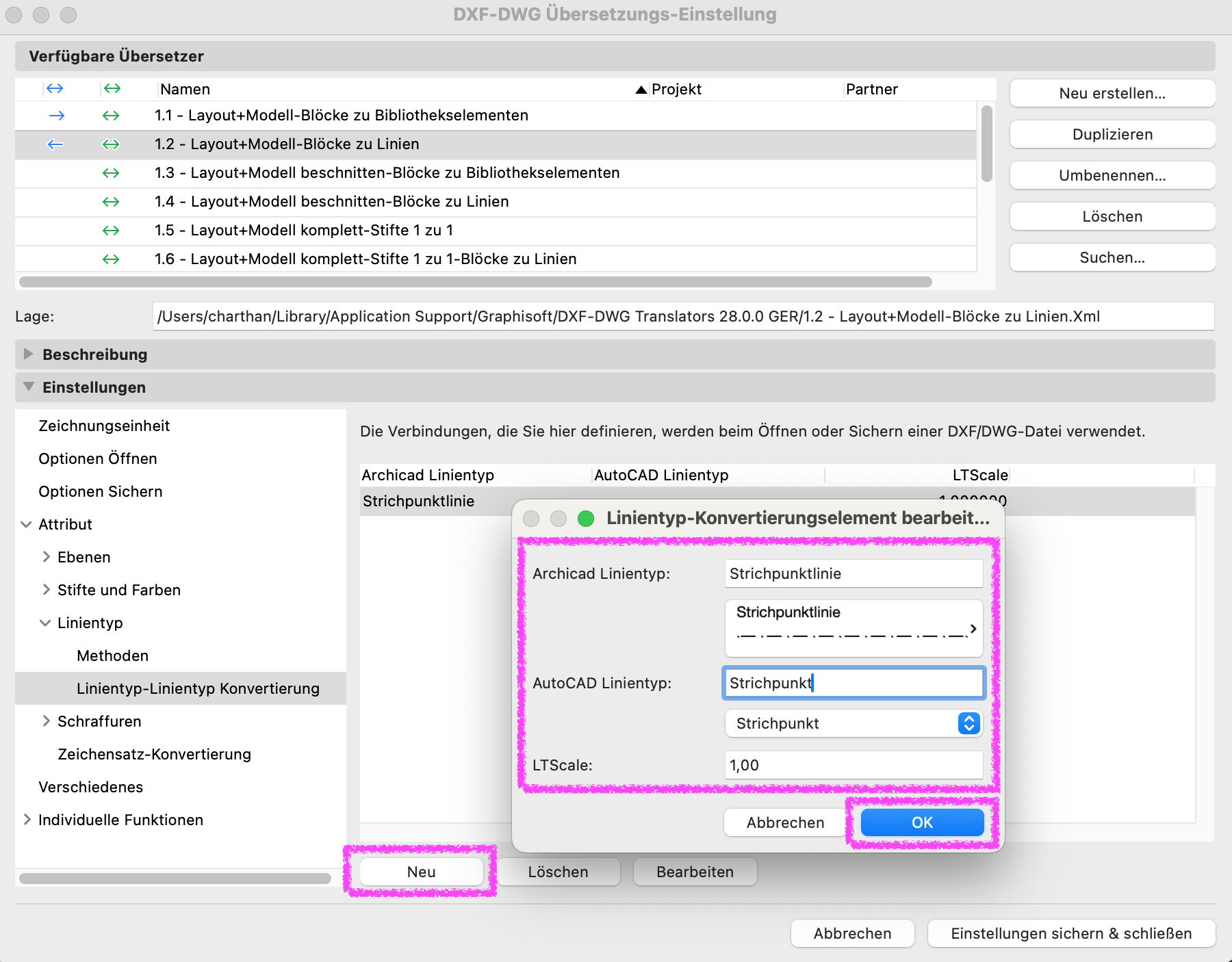

Für jede Linie muss einzeln eine Linientyp-Konvertierung durchgeführt werden bzw. ein Eintrag angelegt werden:

1. Auf Neu klicken.
2. Im Dialogfenster Linientyp-Konvertierungselement bearbeiten bei Archicad Linientyp die entspr. Linie auswählen, z.B. Strichpunktlinie, und bei AutoCAD Linientyp im DropDown-Menü die entspr. Linie auswählen, z.B. Strichpunkt.
3. Der Wert für LTScale ist 1,00.
4. Mit OK Bestätigen.
5. Die Schritte 1 bis 4 für weiteren Linien, sofern notwendig, wiederhohlen.

Hinweis:

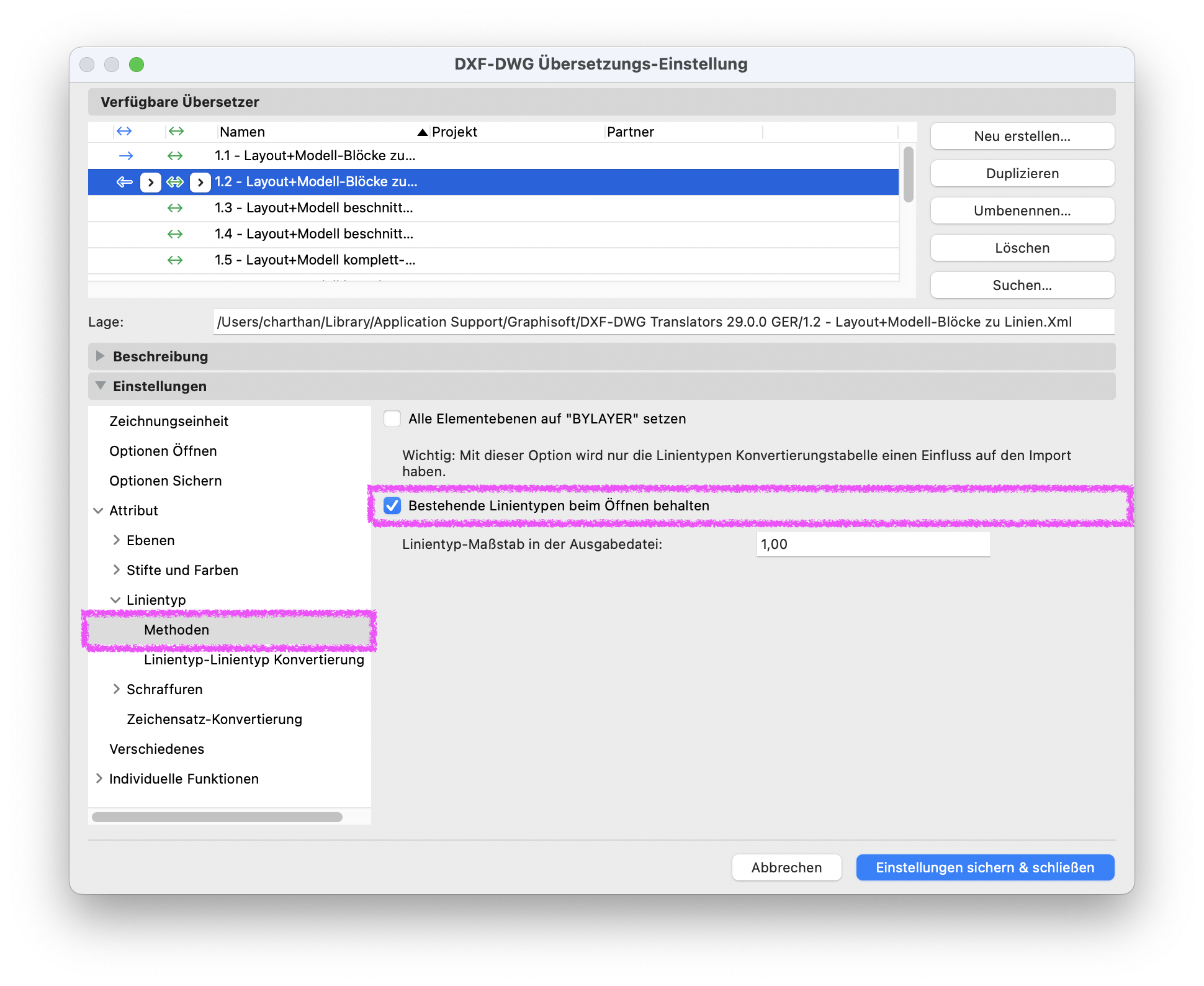

Gegebenenfalls kann unter DXF-DWG Übersetzungs-Einstellung > Einstellungen > Attribut > Linientyp > Methoden die aktivierte Einstellung Bestehende Linientypen beim Öffnen behalten hilfreich sein, so dass Linien korrekt in der DWG-Datei geschrieben werden - unabhängig davon, ob eine DWG-Vorlagendatei verwendet und eine Linientyp-Konvertierung angewendet wird.

Hinweis:

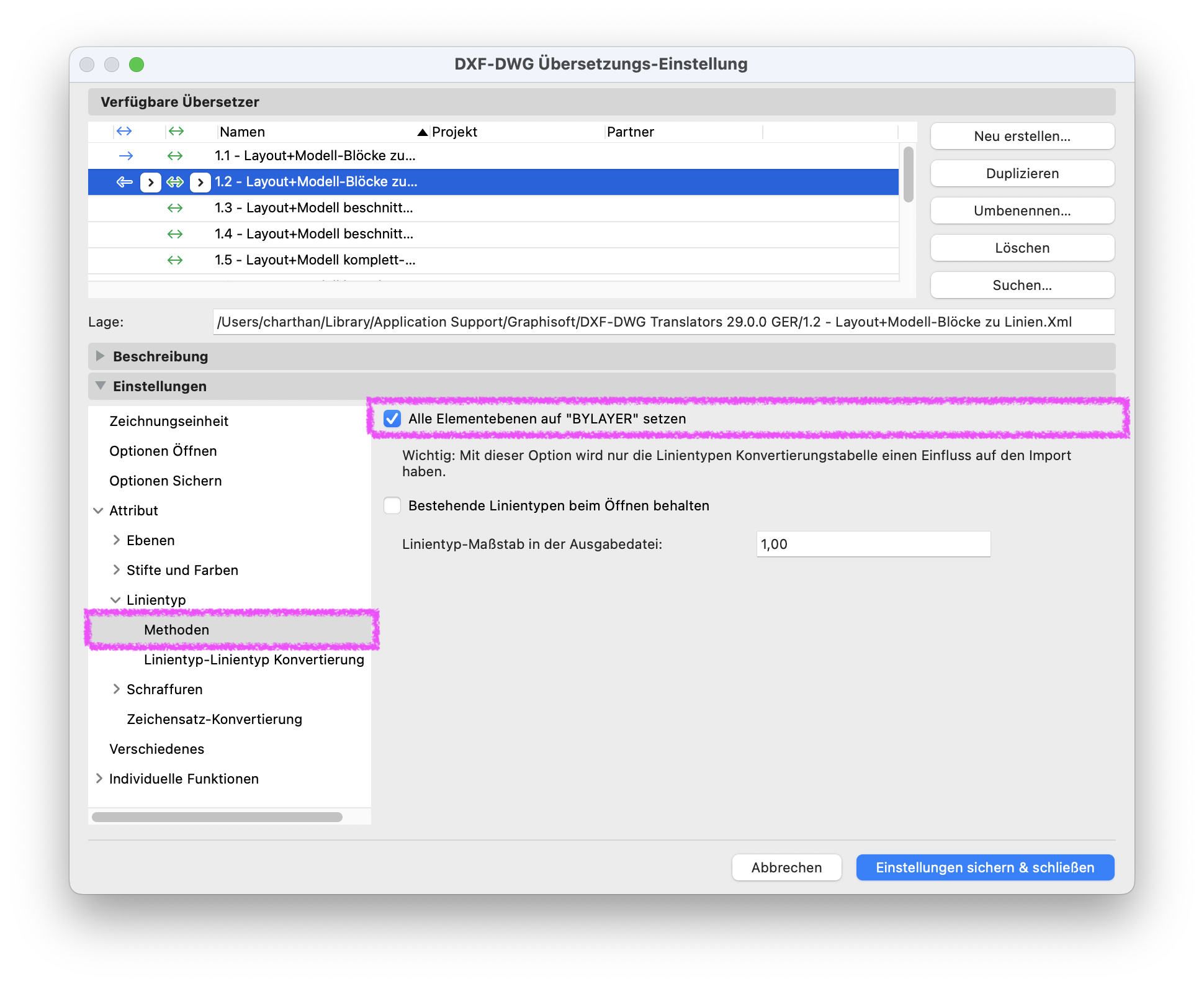

Bei Verwendung einer Vorlagedatei und/oder einer Konvertierungsdatei mit der aktiven Option Alle Elementebenen auf "BYLAYER" setzen werden die Linientypen beeinflusst. In den meisten Fällen ist dies beabsichtigt und sollte so beibehalten werden.

Bei Fragen hierzu empfiehlt es sich, den externen Herausgeber der Vorlagedatei zu kontaktieren.
