Problemstellung
Mehrere Layouts sollen in einer einzigen DWG-Datei ausgegeben werden.
Troubleshooting
1. Publisher verwenden
- Dokumentation > Publisher...
Mehrere Layouts lassen sich mit dem Publisher in einer DWG-Datei zusammenführen:

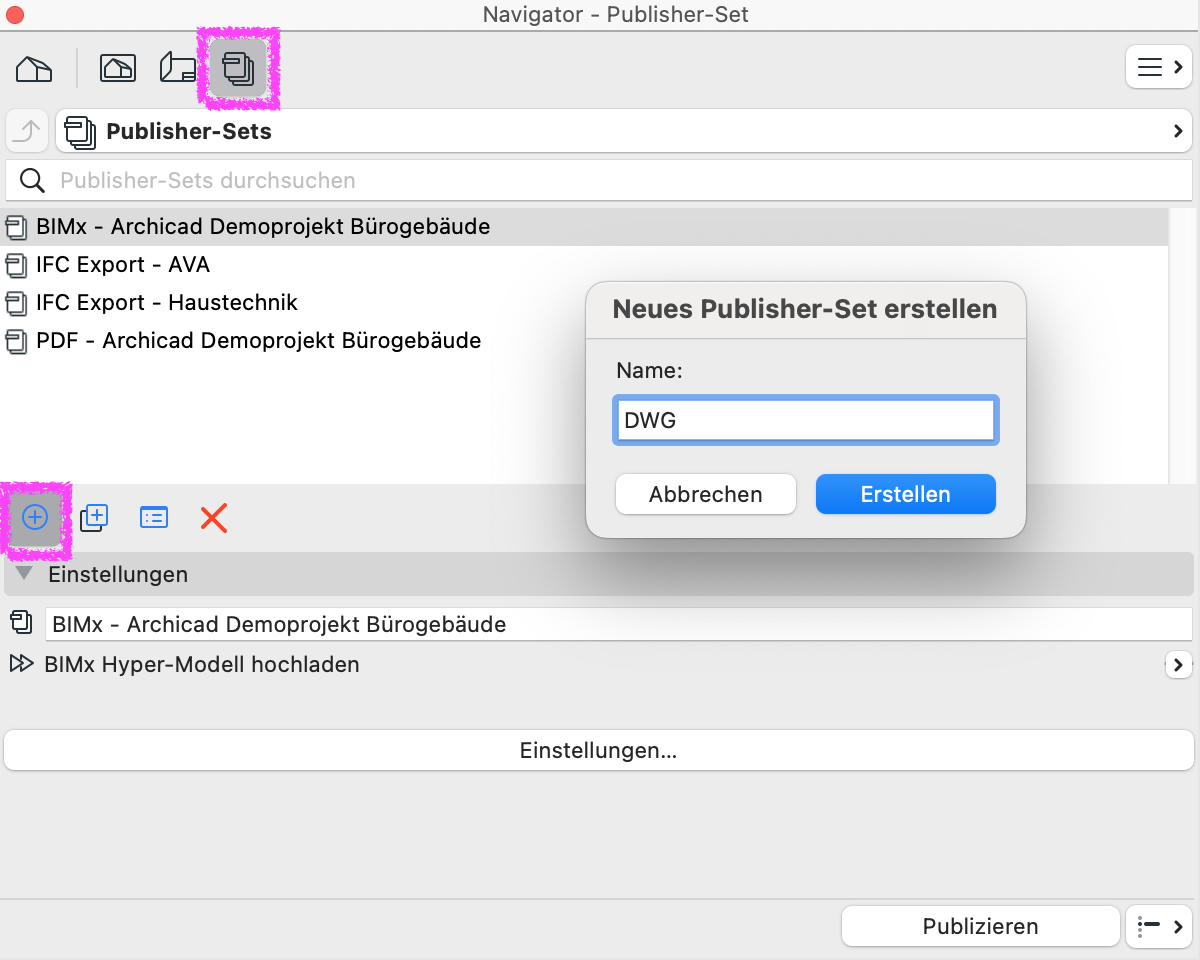

- Publisher öffnen
- Neues Publisher-Set erstellen (sofern nicht vorhanden)
- Gewünschte Layouts dem Set hinzufügen
2. Ordner erstellen und Einstellungen prüfen

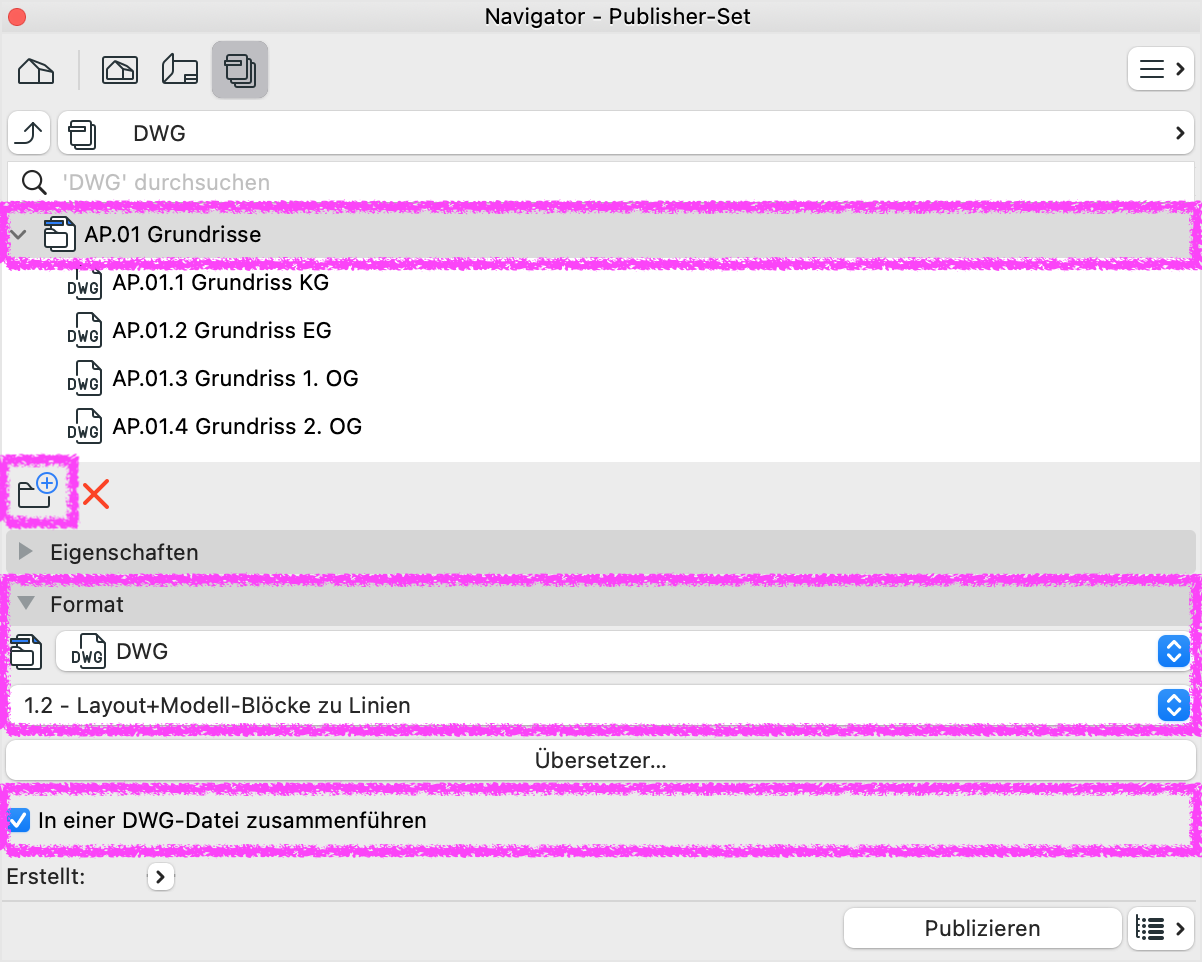

- Ordner innerhalb des Publisher-Sets erstellen, in welchem sich die Layouts befinden.
- Das Format DWG auswählen und den gewünschten DWG-Übersetzer.
- Ordner markieren und die erscheinende Option In einer DWG-Datei zusammenführen aktivieren.
Hinweis:
Die Option In einer DWG-Datei zusammenführen erscheint nur, wenn der Ordner angeklickt bzw. markiert ist - nicht die einzelnen Layouts!

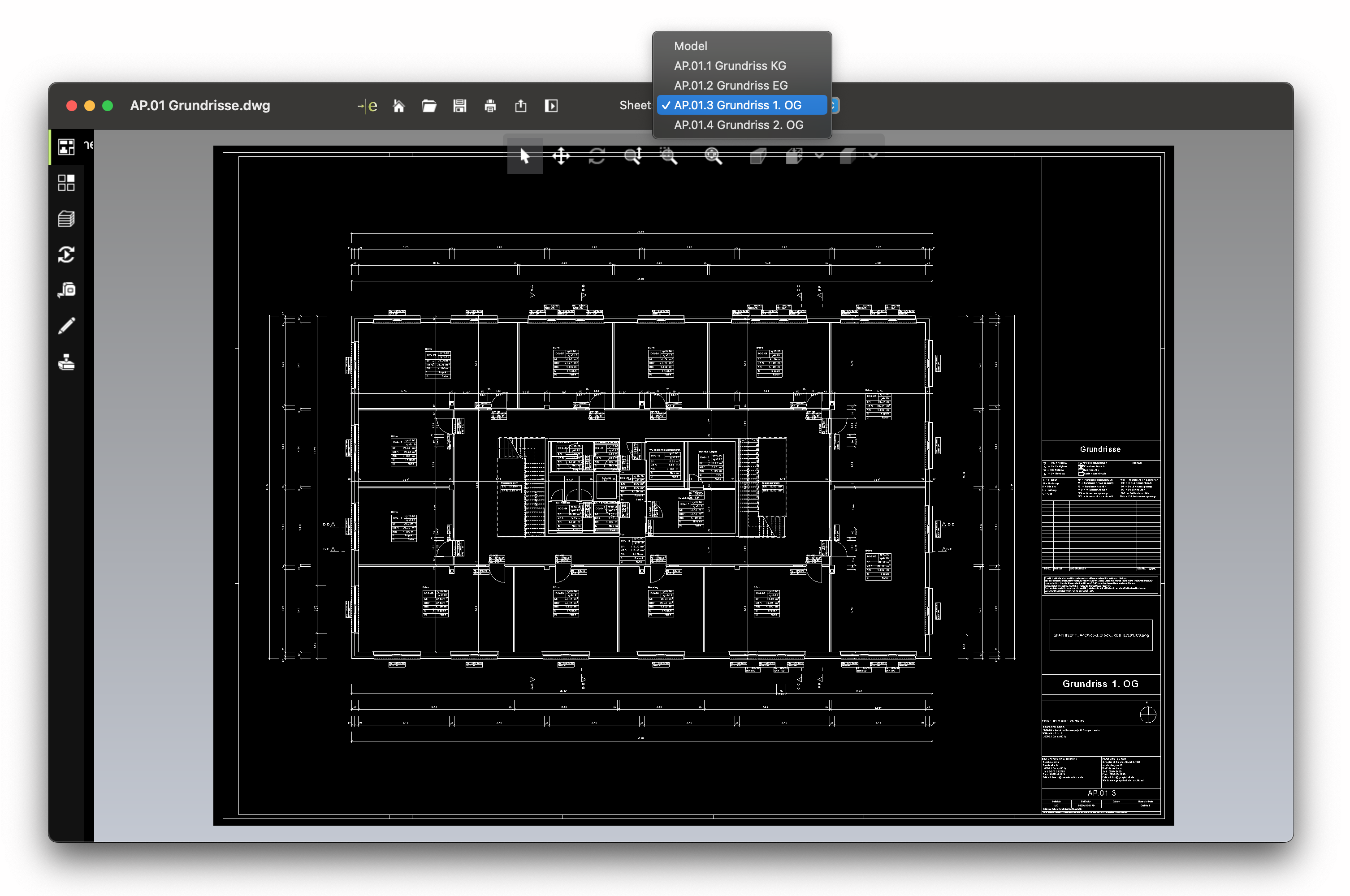

3. Publizieren und DWG-Datei in einem DWG-Viewer prüfen
Je nach gewähltem DWG-Übersetzer für den Export wird eine einzige DWG-Datei erzeugt, welche alle Layouts bzw. Pläne enthält. Die DWG-Datei gilt es nun in einem DWG-Viewer zu prüfen; das Ergebnis kann wie folgt aussehen:
