Problemstellung
Die Zeichnung wird im Modellbereich oder im Layout mit gedrehter Orientierung dargestellt und soll in dieser Ausrichtung als DWG exportiert werden. Beim DWG-Export wird die gedrehte Orientierung jedoch nicht übernommen.
Troubleshooting
1. Gedrehte Orientierung im Modellbereich und Ausschnitt prüfen

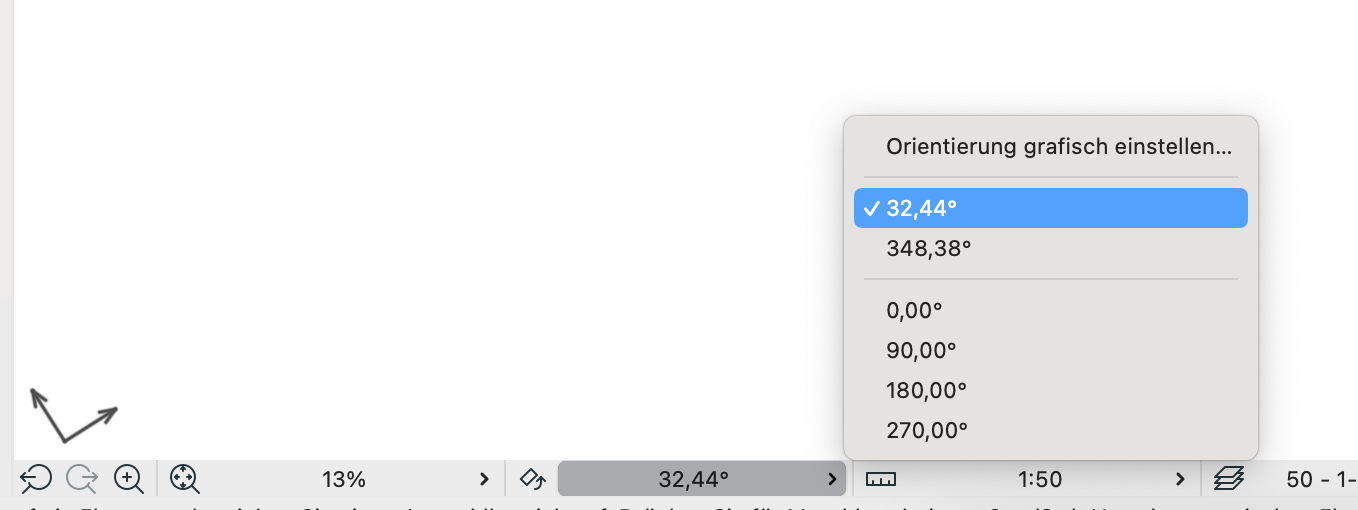

1.1 Ist in der Schnell-Optionen-Leiste (gewöhnlich am unteren Bildschirmrand) eine gedrehte Orientierung für den Modellbereich eingestellt und wird die Zeichnung folglich gedreht dargestellt?
1.2 Es ist sicherzustellen, dass die Zeichnung auf dem Layout mit eben jener eingestellten Orientierung dargestellt wird bzw. der dazugehörige Ausschnitt bereits mit der Orientierung abgespeichert ist.
Hinweis:
Es darf nicht die Zeichnung selbst auf dem Layout gedreht werden. Die Drehung der Zeichnungsinhalte auf dem Layout resultiert aus der gespeicherten Orientierung im dazugehörigen Ausschnitt.
2. DWG-Datei aus Modellbereich sichern
2.1 Lage-Einstellungen prüfen

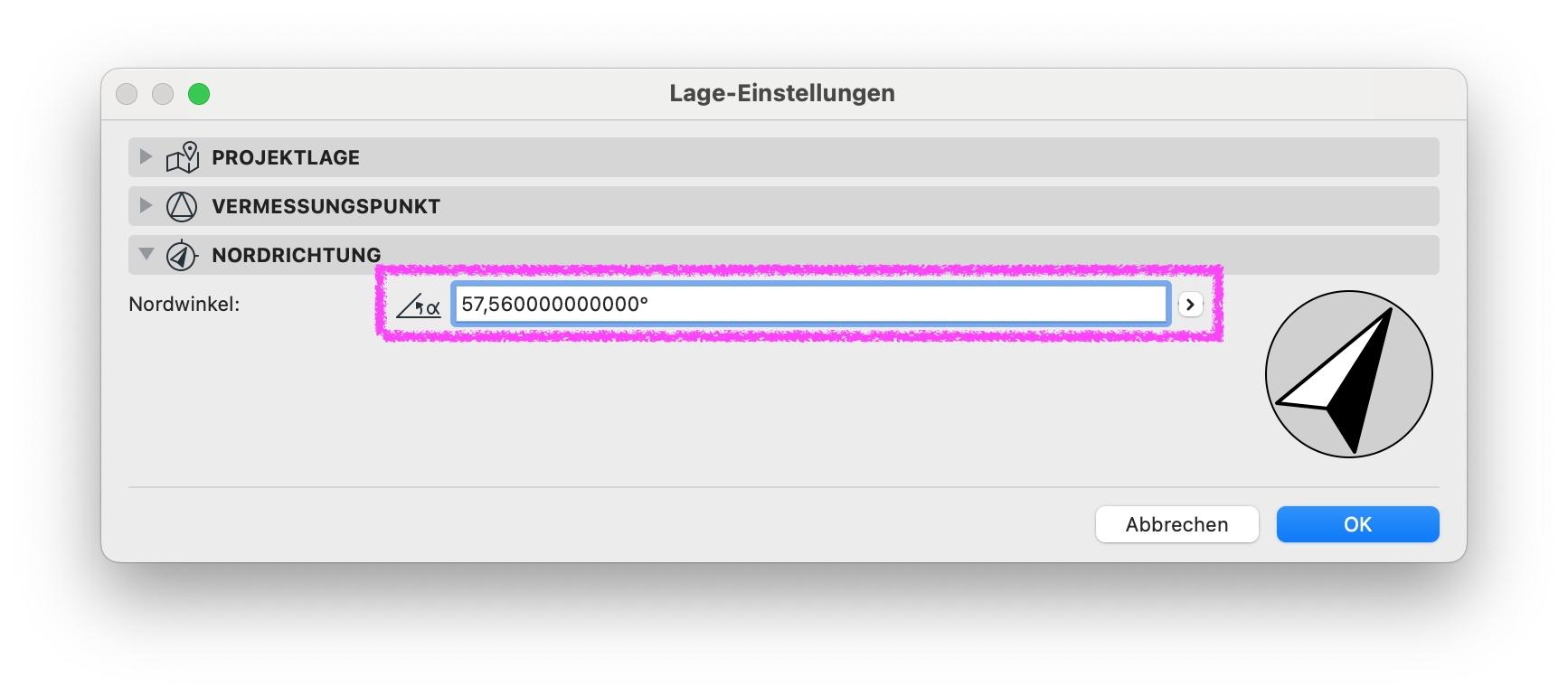

Optionen > Projektpräferenzen > Lage-Einstellungen...
Zum Zeitpunkt des DWG-Exports muss sichergestellt sein, dass in der Summe die Gradzahl der gedrehten Orientierung und des Nordwinkels zusammen 90Grad ergeben.
Beispiel:
- Die gedrehte Orientierung beträgt 32,44 Grad.
- Der Nordwinkel muss nun 57,56 Grad betragen (32,44 + 57,56 = 90).
Hinweis:
Wird mit dem Vermessungspunkt gearbeitet und einer spezifischen Gradzahl für den Nordwinkel, so ist jene Gradzahl temporär für den DWG-Export umzustellen und anschließend wieder zurückzusetzen.
2.2 DXF-DWG Übersetzungs-Einstellungen prüfen
DXF-DWG Übersetzungs-Einstellung > Einstellungen > Optionen Sichern
Für den ausgewählten Übersetzer für den Export muss unter Abstimmung des Dateiursprungs die Option mit dem Vermessungspunkt eingestellt sein:
3. DWG-Datei aus Layout sichern
3.1 DXF-DWG Übersetzungs-Einstellungen prüfen
DXF-DWG Übersetzungs-Einstellung > Einstellungen > Optionen Sichern

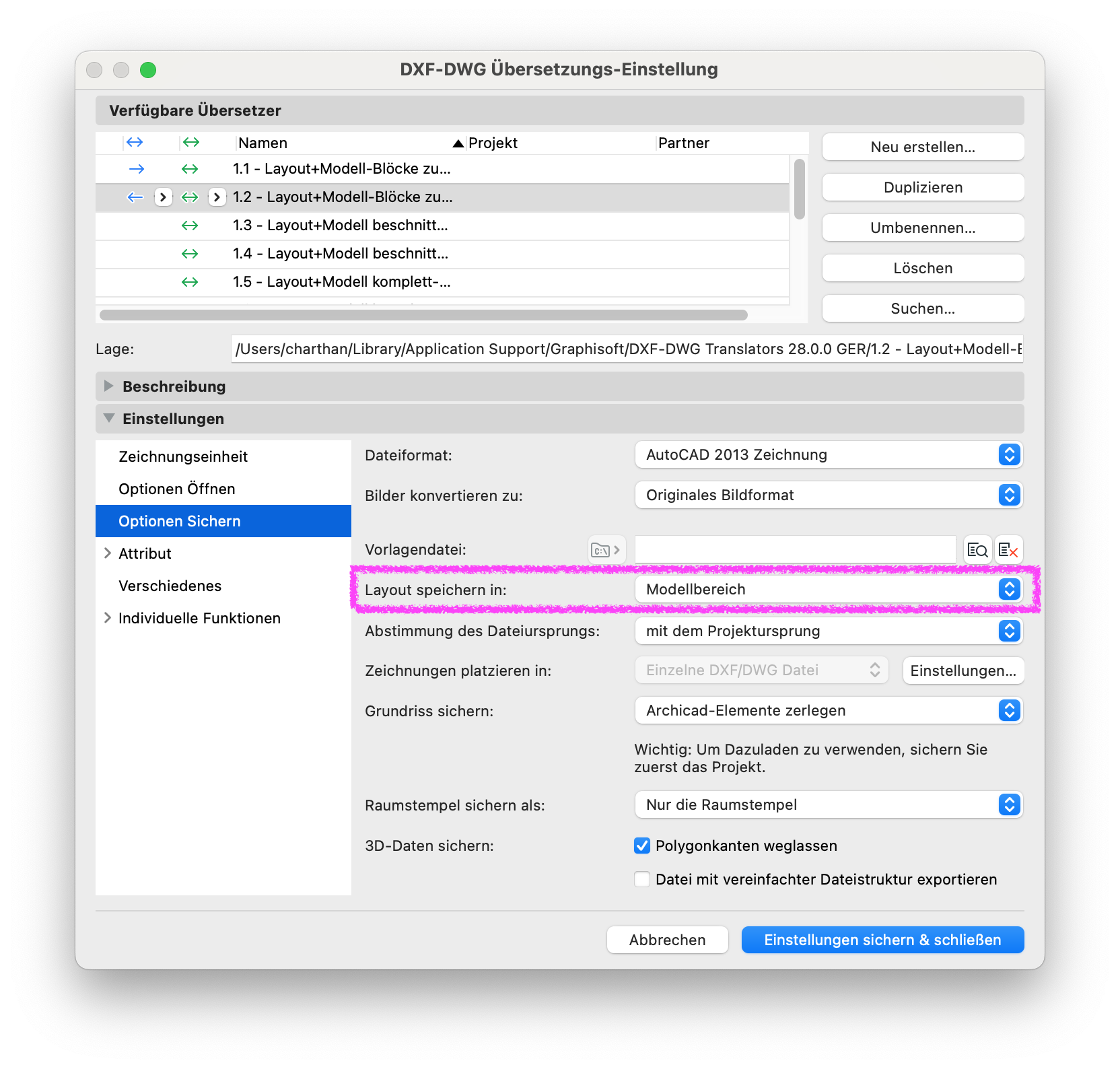

Für den ausgewählten Übersetzer für den Export muss unter Layout speichern in die Option Modellbereich eingestellt sein:
