Problemstellung
Eine in Archicad eingeladene DWG-Datei oder aus Archicad exportierte DWG-Datei besitzt den falschen Maßstab.
Troubleshooting
DXF-DWG Übersetzungs-Einstellungen prüfen

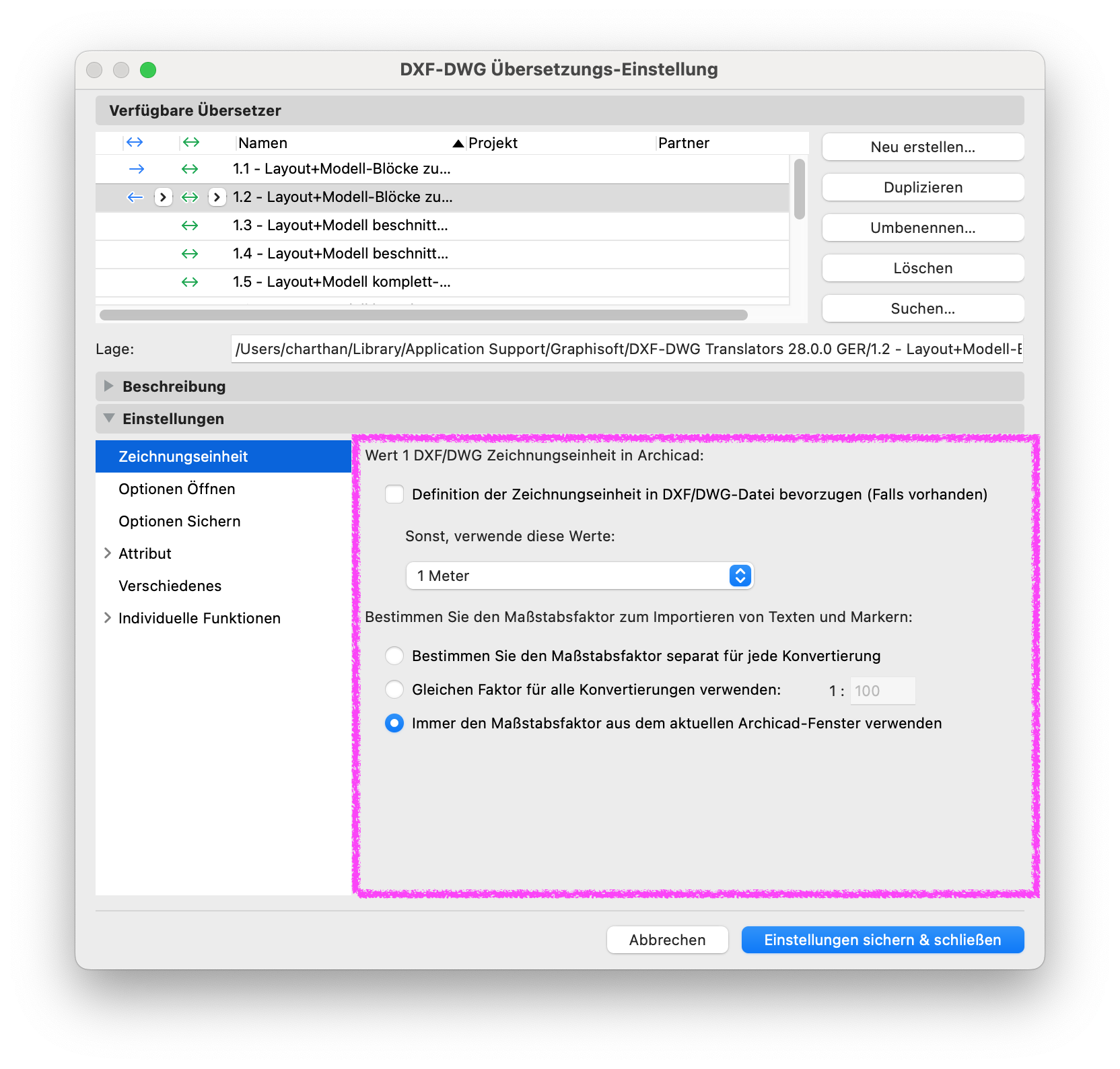

DXF-DWG Übersetzungs-Einstellung > Einstellungen > Zeichnungseinheit
Die Einstellungen unter der Rubrik Zeichnungseinheit gilt es für den gewählten Übersetzer für den Import bzw. Export zu prüfen.
Hinweise:
- Im oben dargestellten Dialogfenster kann man bei dem Punkt Sonst, verwende diese Werte auch auf Eigene (mm) umstellen, um die Skalierung anzupassen.
- Alternativ kann die importierte DWG-Zeichnung auch manuell mit dem Befehl Größenänderung (Bearbeiten > Verändern > Größenänderung) skaliert werden. Ggf. muss vorher die Zeichnung in 2D-Elemente zerlegt werden (Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen...).
