Problemstellung

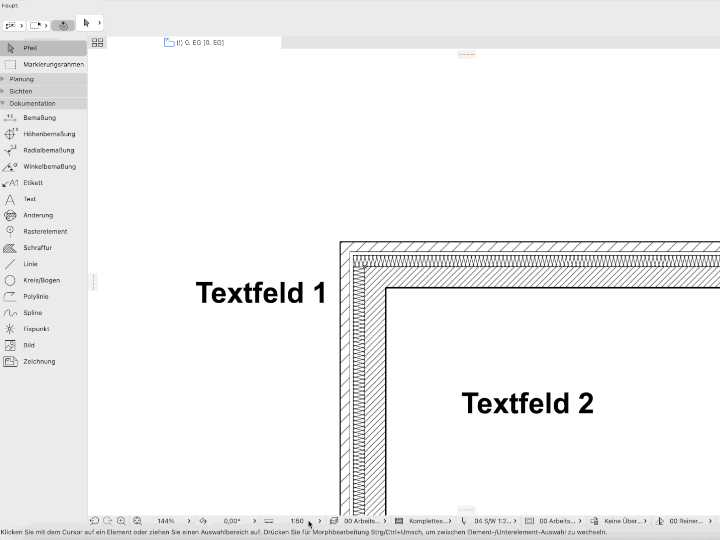

Das mit dem Text-Werkzeug erstellte Textfeld passt sich nicht dem Maßstab an und wird nicht nach dem ausgewählten Maßstab skaliert.
Troubleshooting
Einstellungen des Text-Werkzeugs prüfen
Überprüfen Sie welche Einstellung im Text gewählt ist:
|
|
|

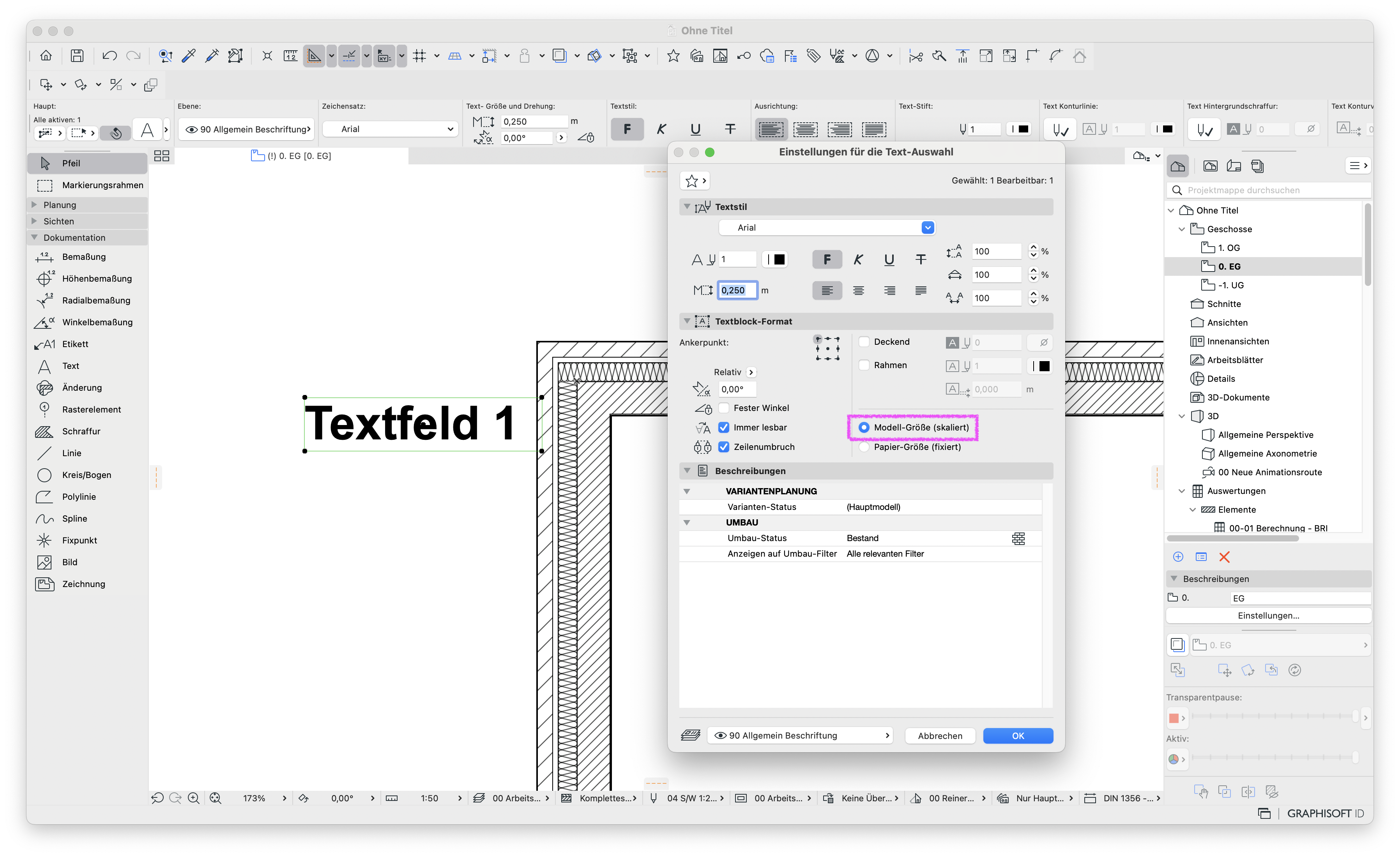

1. Modell-Größe (skaliert)

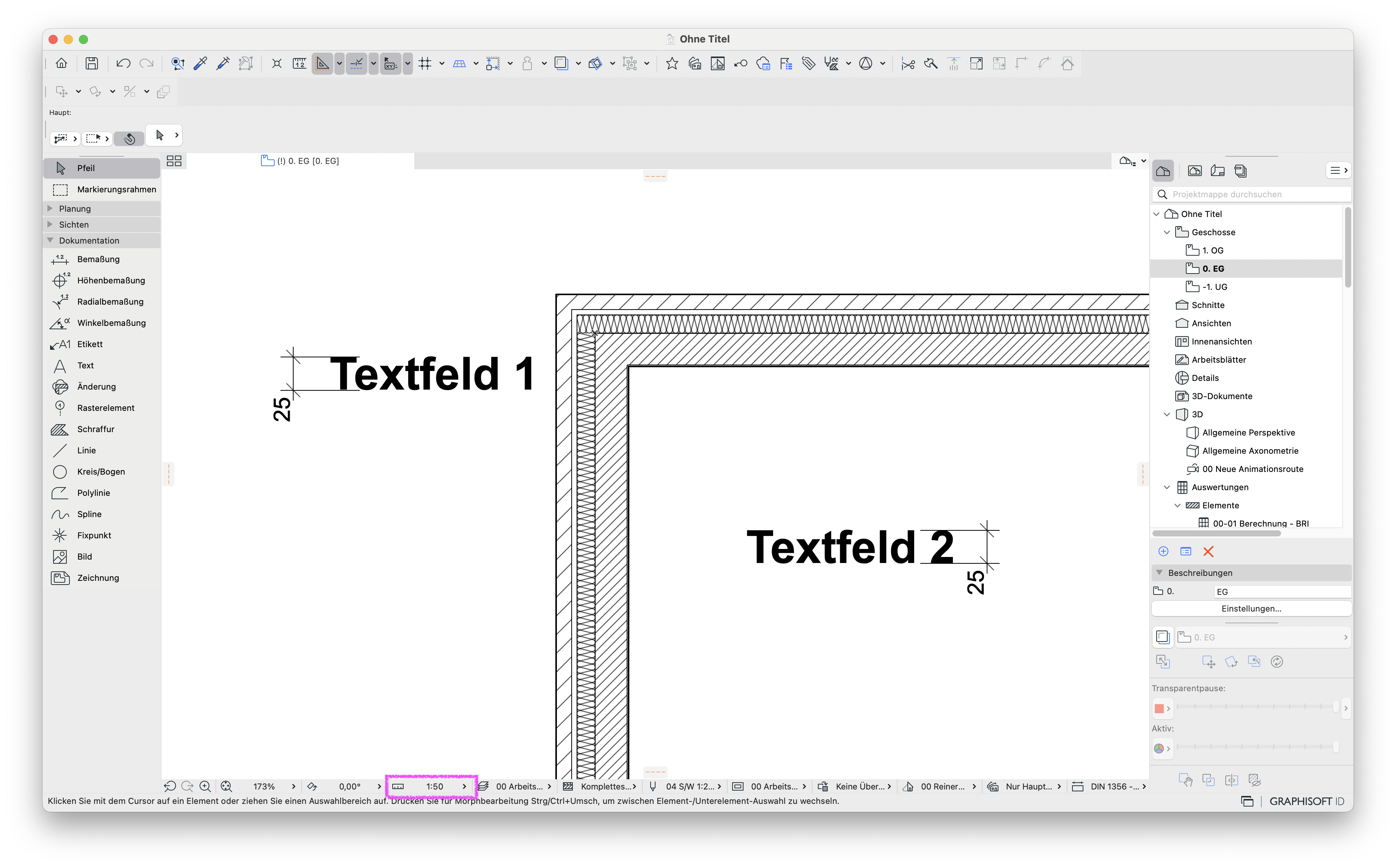

Text soll sich an den Maßstab (festgelegt in Ausschnitt-Einstellungen) anpassen, nachdem der Ausschnitt auf dem Layout platziert wurde.
|
|
|
Wenn die Modell-Größe (skaliert) gewählt wird, dann wird der Text wie ein Konstruktionselement, z. B. Decke, Objekt, Wand, behandelt und die ursprüngliche Größe des Text-Elements bleibt im Zeichenbereich erhalten.

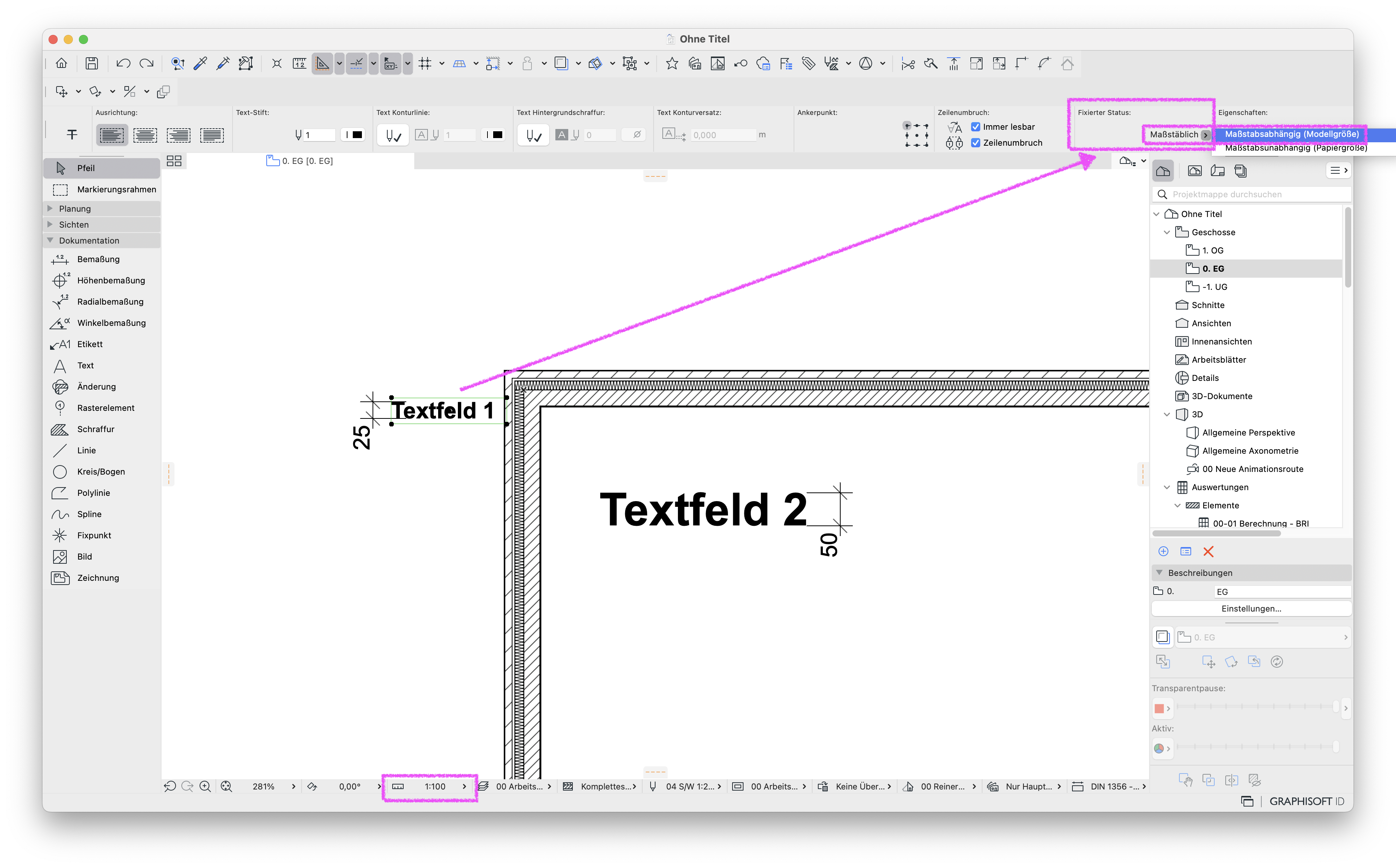

In der Info-Leiste wird Modell-Größe (skaliert) auch mit der Auswirkung des Fixierter Status mit Maßstäblich / Maßstabsabhängige (Modellgröße) angegeben.

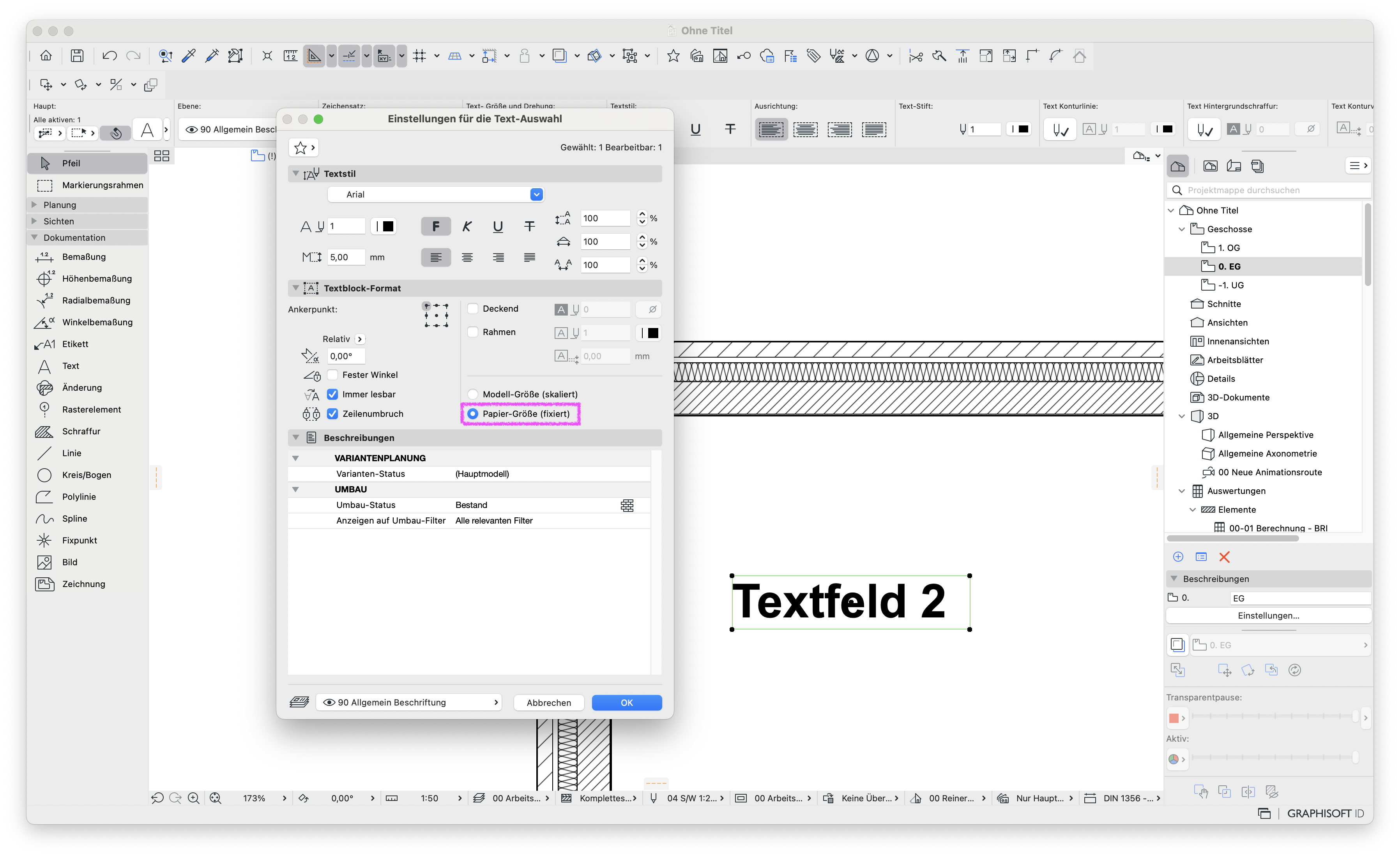

2. Papier-Größe (fixiert)
Text soll im Layout immer mit der gleichen Größe angezeigt werden, unabhängig davon, welcher Maßstab in den Ausschnitt-Einstellungen gewählt wurde.
|
|
|
Wenn Papier-Größe (fixiert) ausgewählt wurde, dann bleibt die fest definierte Größe des Text auf dem Layout erhalten und der Text wird im Zeichenbereich im Verhältnis zu den Konstruktionselementen mit veränderten Maßstab größer bzw. kleiner angezeigt.
In der Info-Leiste wird Papier-Größe (fixiert) auch mit der Auswirkung des Fixierter Status mit Absolute Größe / Maßstabsunabhängig (Papiergröße) angegeben.
