Bemaßung kann in 3D nicht platziert werden

Problembeschreibung

Das 3D-Modell soll im 3D-Fenster bemaßt werden. Jedoch funktioniert das Bemaßungs-Werkzeug nicht, und Maßketten oder Höhenkoten können nicht dargestellt werden.

Troubleshooting

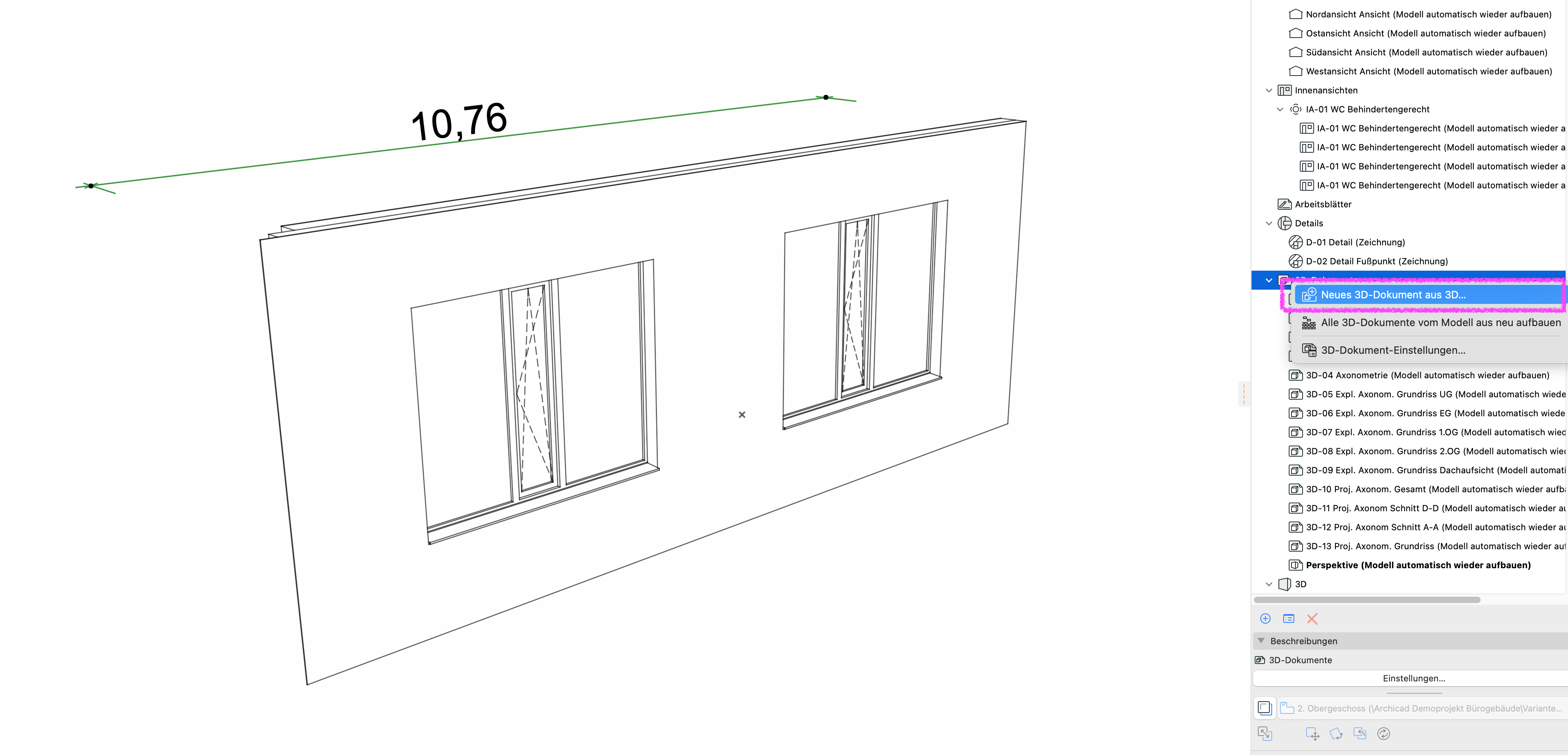

Neues 3D-Dokument aus 3D verwenden

• Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument...

Die Bemaßung in 3D ist nur in einem 3D-Dokument möglich, das aus dem 3D-Fenster erstellt wird:

1. Ein Neues 3D-Dokument aus 3D... erstellen.
2. Das Bemaßungs-Werkzeug auswählen.
3. Die Bemaßungs-Einstellungen anpassen und die Hinweise in der Anleitung Lineare Bemaßungen im 3D-Dokument befolgen.
