Problemstellung

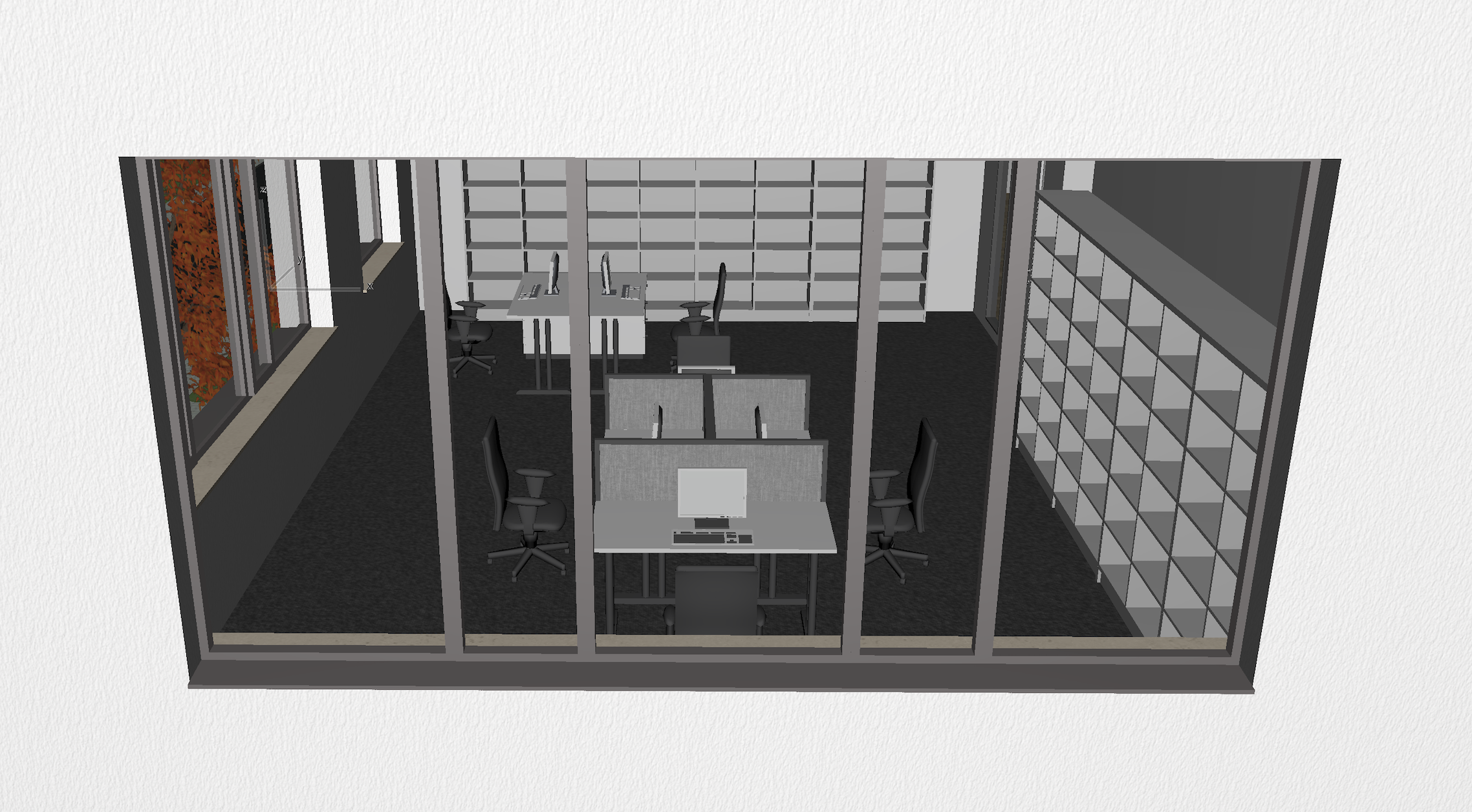

Fenster fehlen in 3D, Schnitten und Ansichten oder werden nicht korrekt dargestellt, z.B. mit einem falschen Detaillierungsgrad oder die Glasflächen fehlen.
Troubleshooting

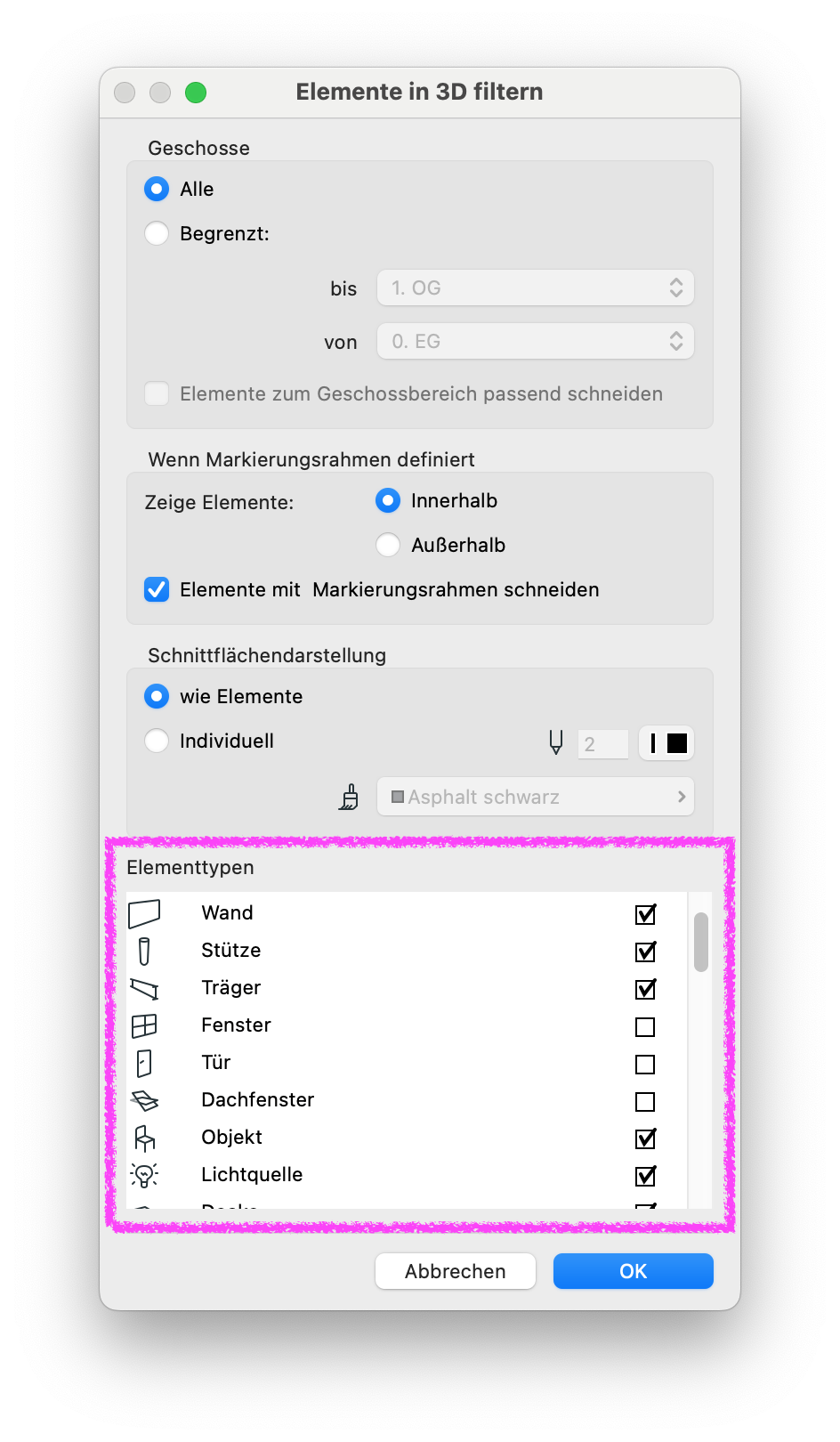

1. 3D-Elemente filtern und schneiden
Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden...
Sind unter Elementtypen die Fenster aktiviert bzw. ist das Häkchen gesetzt?

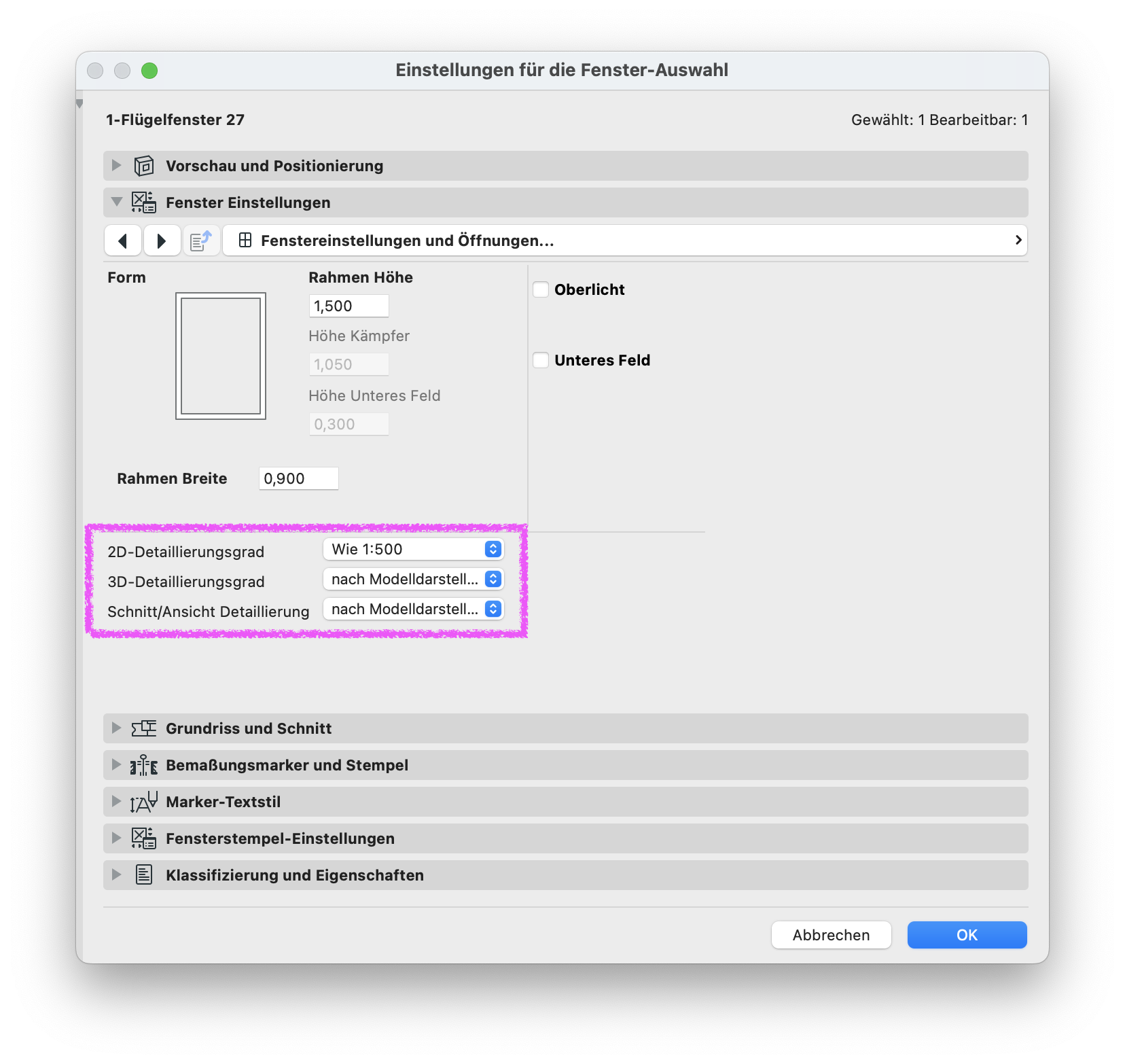

2. Fenster-Elementeinstellungen prüfen
Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Fenstereinstellungen und Öffnungen…
Welcher Detaillierungsgrad ist unter 3D-Detaillierungsgrad und Schnitt/Ansicht Detaillierung eingestellt?
Hinweis:
Es wird empfohlen auch weitere Einstellungen innerhalb der Einstellungen für die Fenster-Auswahl zu prüfen, welche für die Konstruktion und Darstellung der Fenster relevant sind.

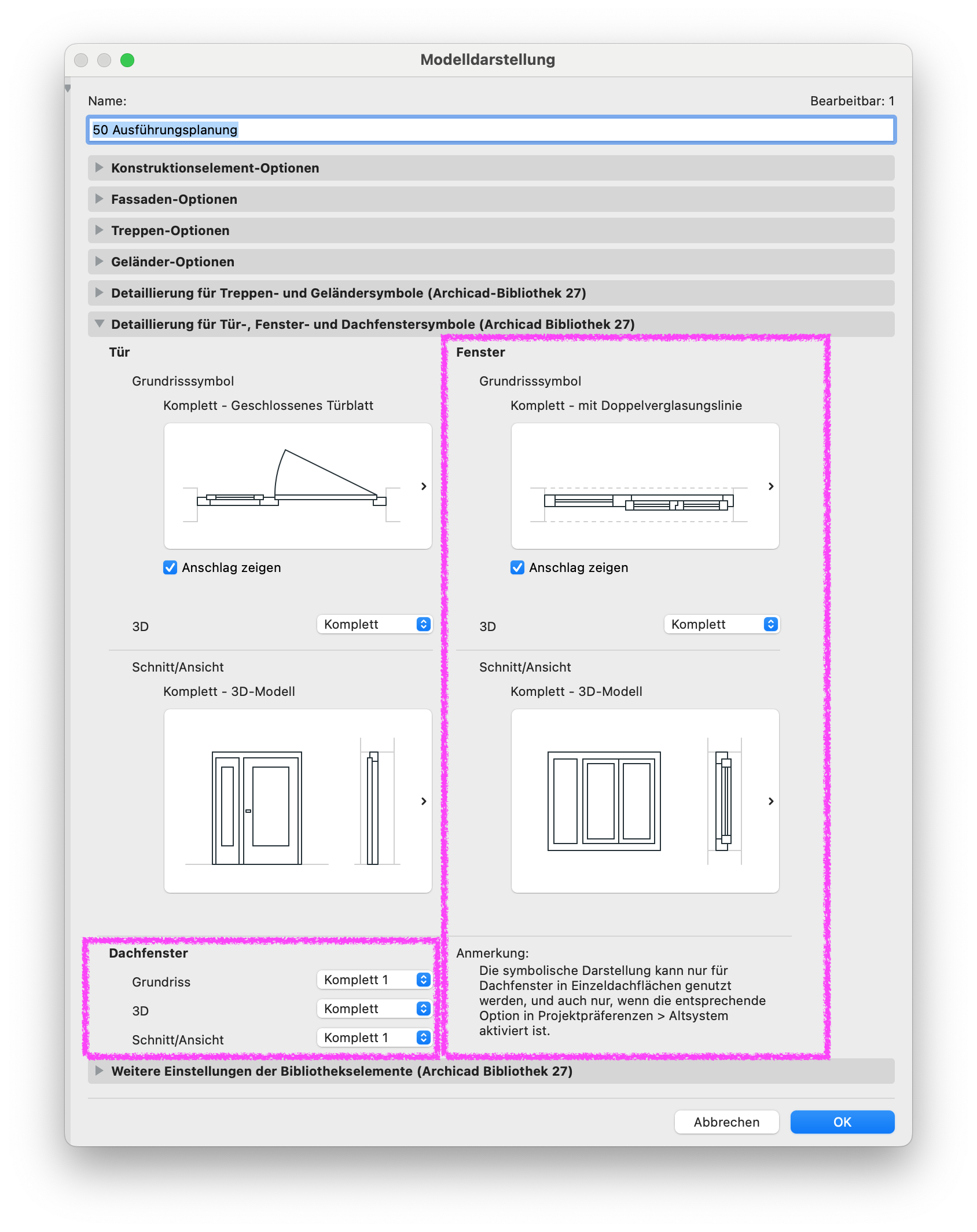

3. Modelldarstellung prüfen
Dokumentation > Modelldarstellung > Modelldarstellung-Name > Detaillierung für Tür-, Fenster- und Dachfenstersymbole
Die Einstellungen für Fenster und/oder Dachfenster für 3D, Schnitt und Ansicht sind zu prüfen.

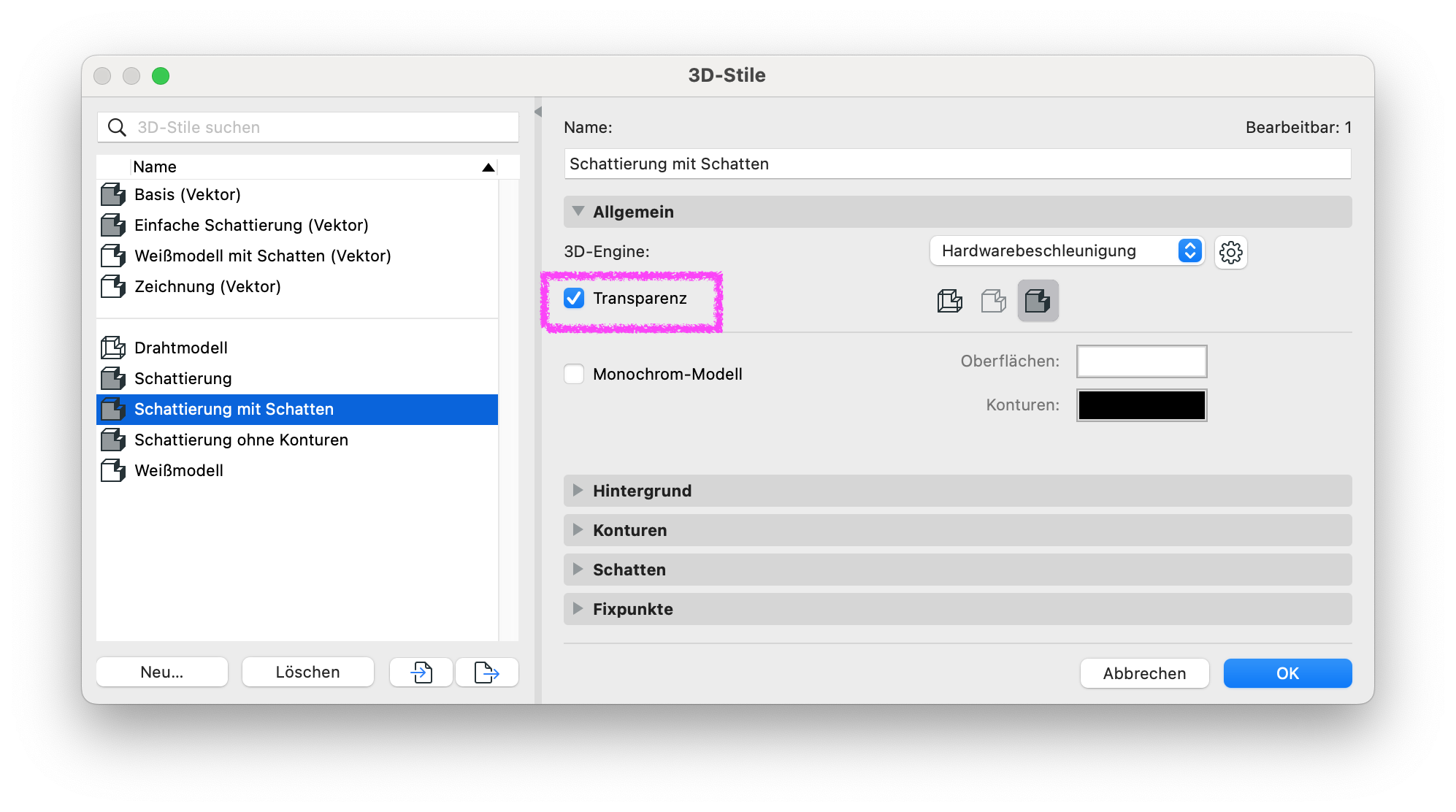

4. 3D-Stile prüfen
Ansicht > 3D-Darstellungsmodus > 3D-Stile...
Soll das Glas der Fenster in 3D eine Transparenz aufweisen, so ist für den verwendeten 3D-Stil im 3D-Fenster unter der Rubrik Allgemein die Option Transparenz zu aktivieren.
5. Schnitt-/Ansicht-Einstellungen prüfen
Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Modelldarstellung > Nicht geschnittene Elemente/Zweiter Sichtbereich
Soll das Glas der Fenster in Schnitten und Ansichten eine Transparenz aufweisen, so ist in den Schnitt- oder Ansichts-Einstellungen die Transparenz zu aktivieren:

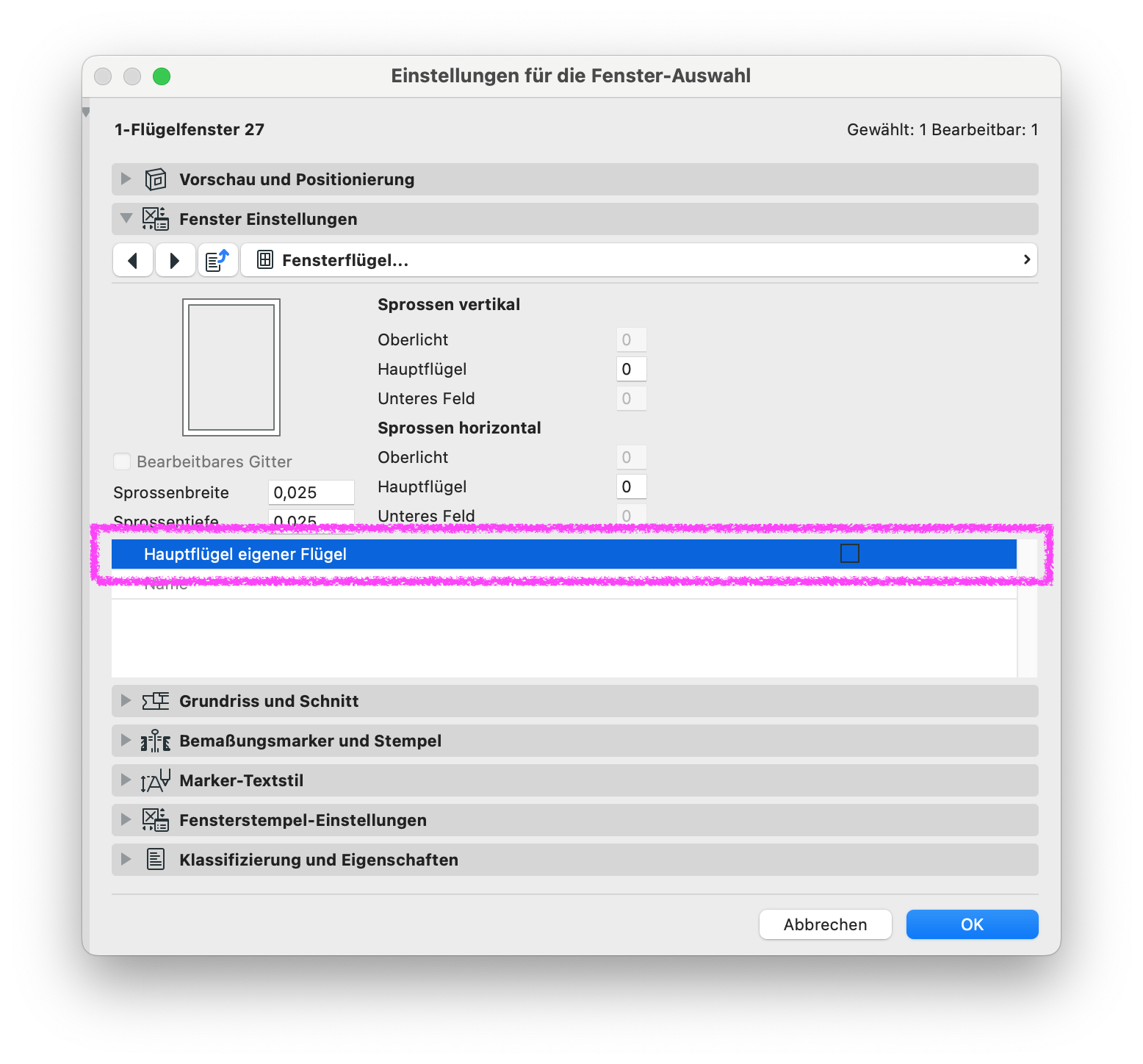

6. Wenn Glasflächen fehlen: Eigener Flügel aktivieren
Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Fensterflügel...
- Sofern kein eigener Flügel verwendet werden soll, muss die Option Hauptflügel eigener Flügel abgehakt bzw. deaktiviert sein.
- Soll ein eigener Flügel verwendet werden, sind eben jene Bestandteile bzw. ist der Workflow nach unserer Anleitung zu prüfen.
