Einige Elemente werden im 3D als Drahtmodell angezeigt

Problemstellung

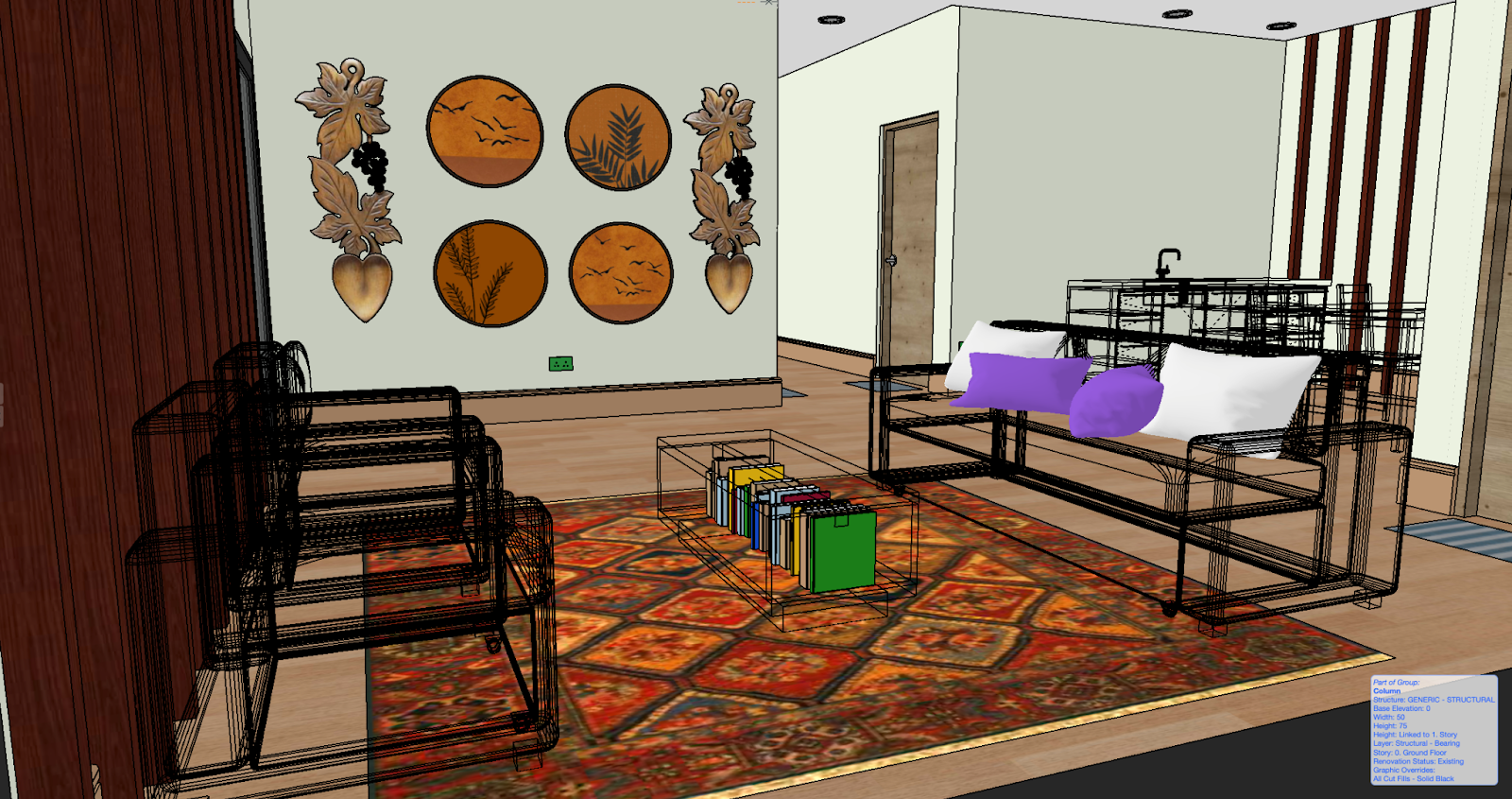

Im 3D-Model haben einige Elemente eine Drahtmodell-Darstellung. Es ist weder eine Graphische Überschreibung aktiviert, noch eine Variante verwendet.

Troubleshooting

Dieses Verhalten tritt auf, wenn die betroffenen Elemente einer Ebene zugeordnet sind, die in den Ebenen-Einstellungen unter 3D Ansichtsart auf Drahtmodell gesetzt wurde.

Ebenen, die versehentlich auf Drahtmodell gesetzt wurden, können mit den folgenden Schritten auf Solid umgestellt werden:

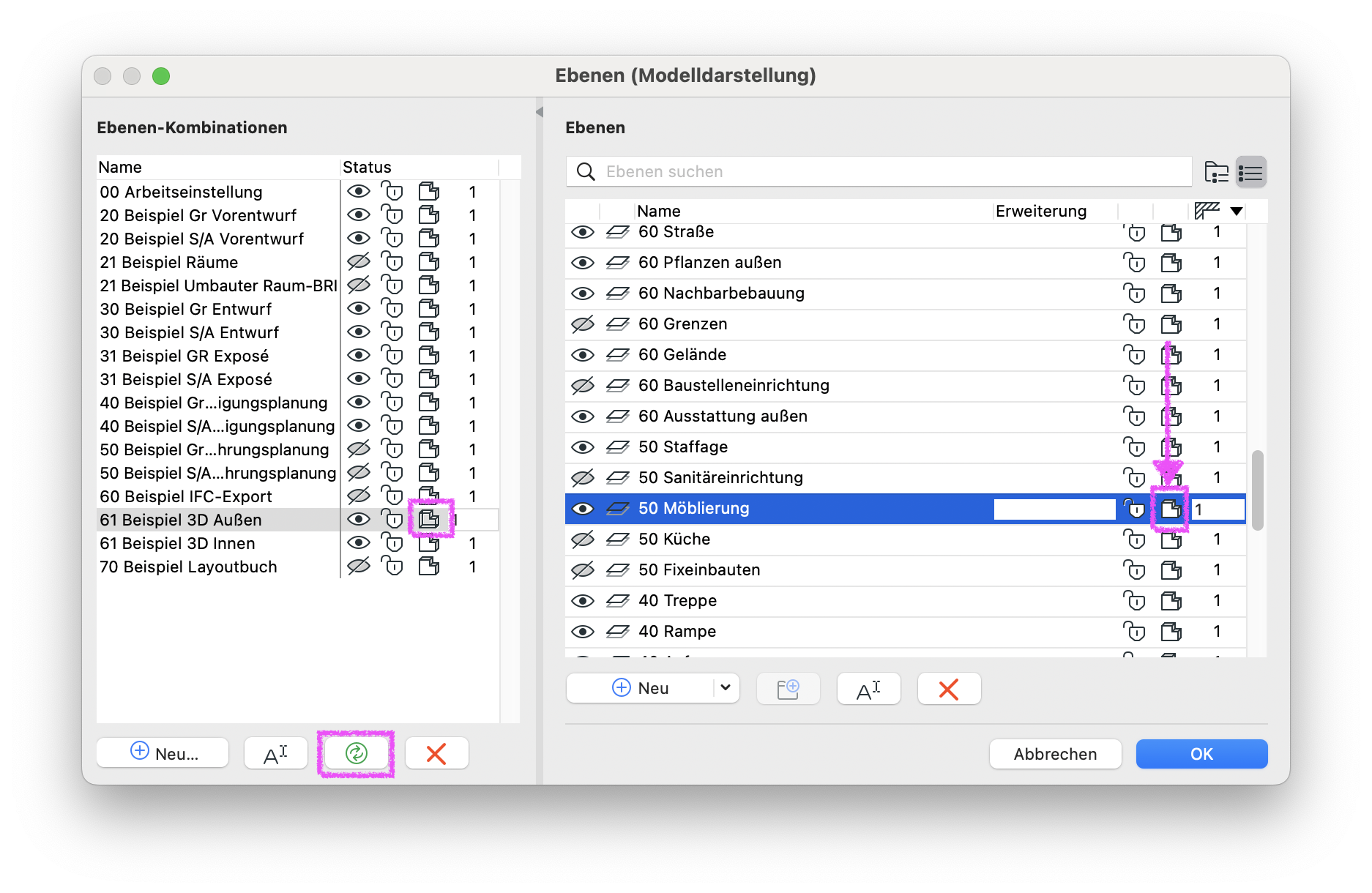

1. Öffnen der Ebenen-Einstellungen über Dokumentation > Ebenen > Ebenen (Modelldarstellung)... oder über die Schnell-Optionen.
2. Auswahl der Ebenenkombination, die für das 3D verwendet wird.
3. Es muss die Ebene(n) der betroffenen Elemente identifiziert werden.

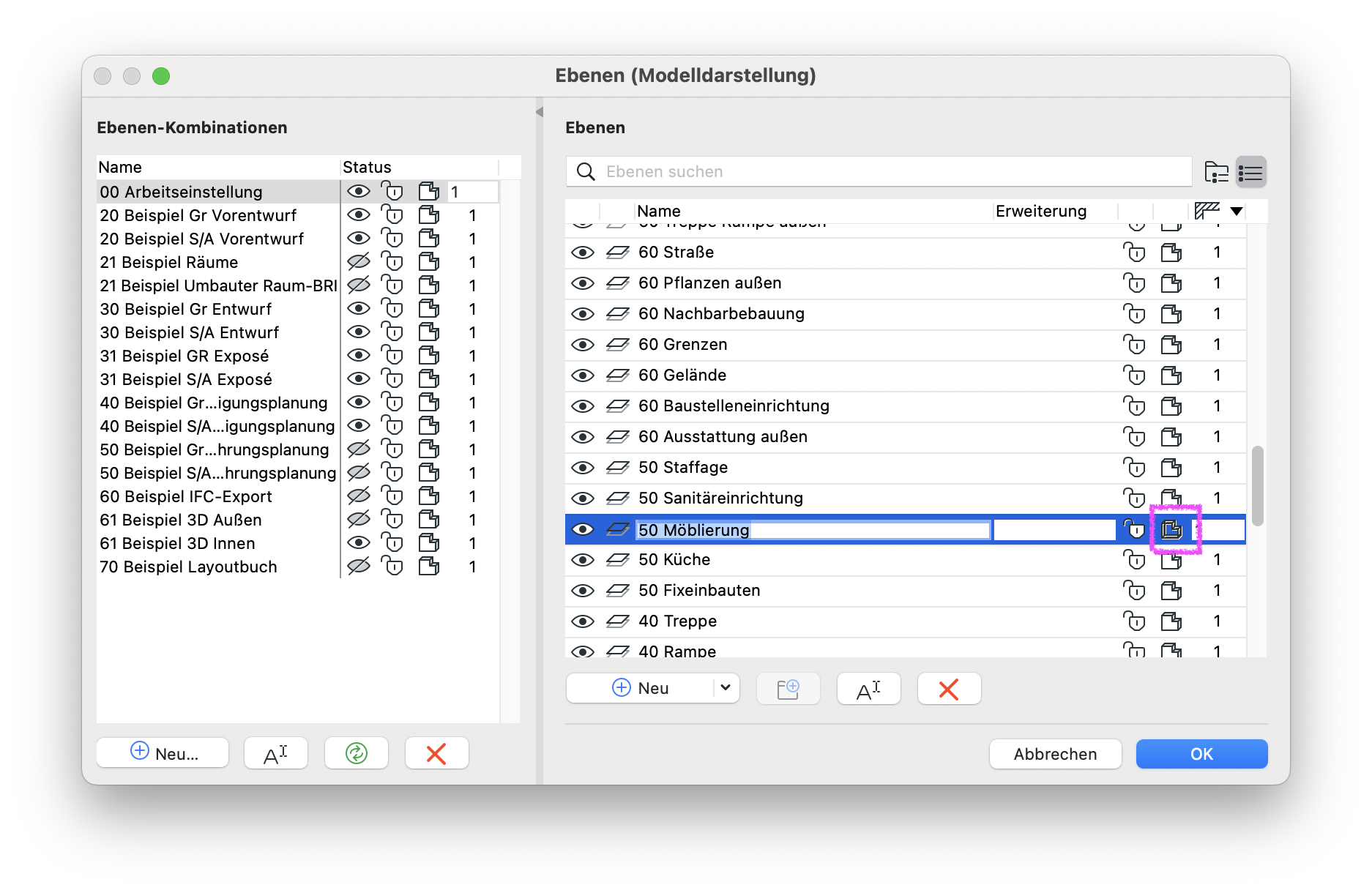

4. Auf das Symbol für Drahtmodell klicken, damit es zur Solid 3D Ansichtsart wechselt.
5. Aktualisieren der bestehenden Ebenenkombination.
6. Mit OK bestätigen.

Hinweis:

Diese Einstellung ist unabhängig vom aktuellen 3D-Stil, der unter Ansicht > 3D-Darstellungsmodus festgelegt ist.
