Problemstellung

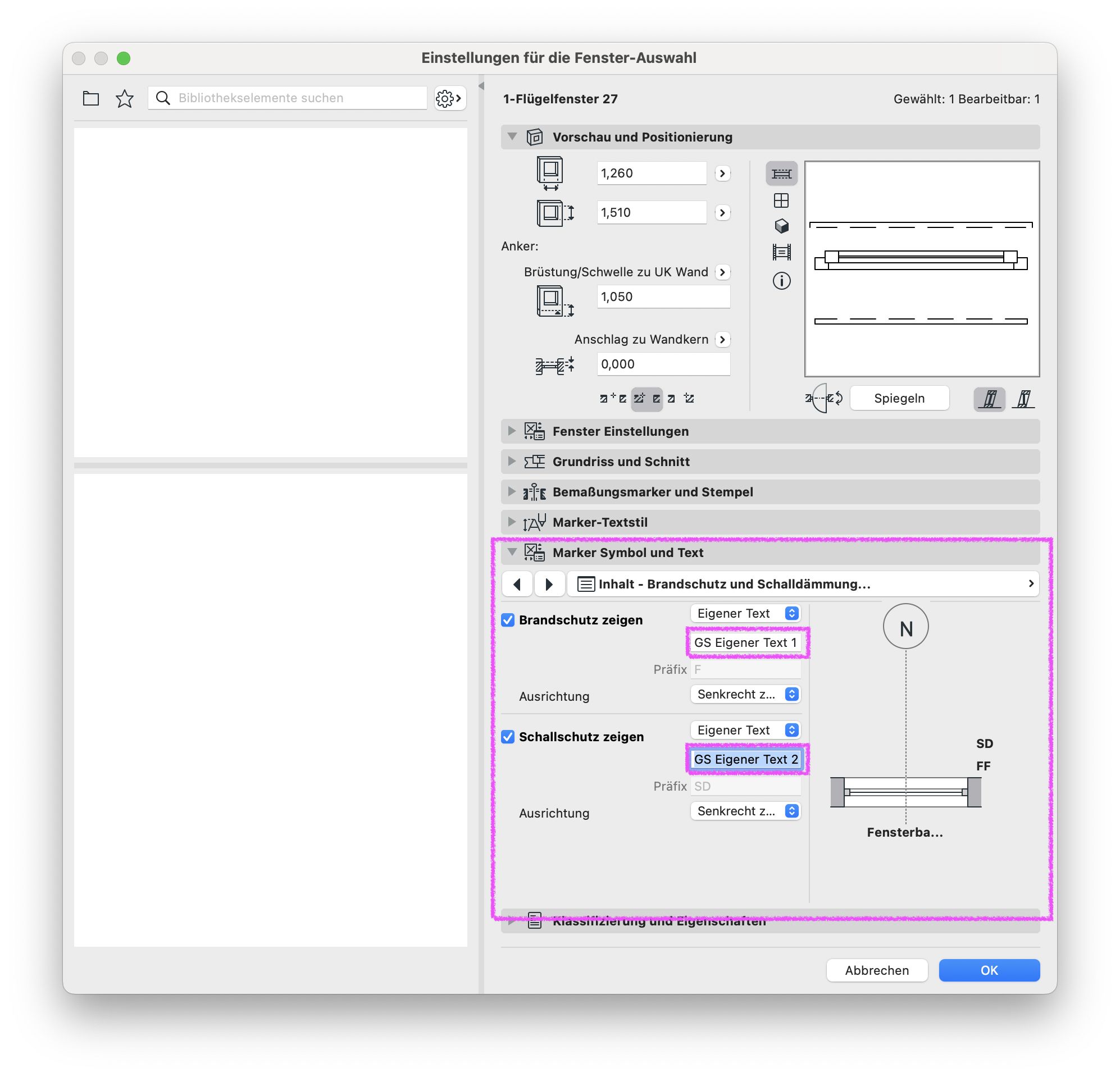

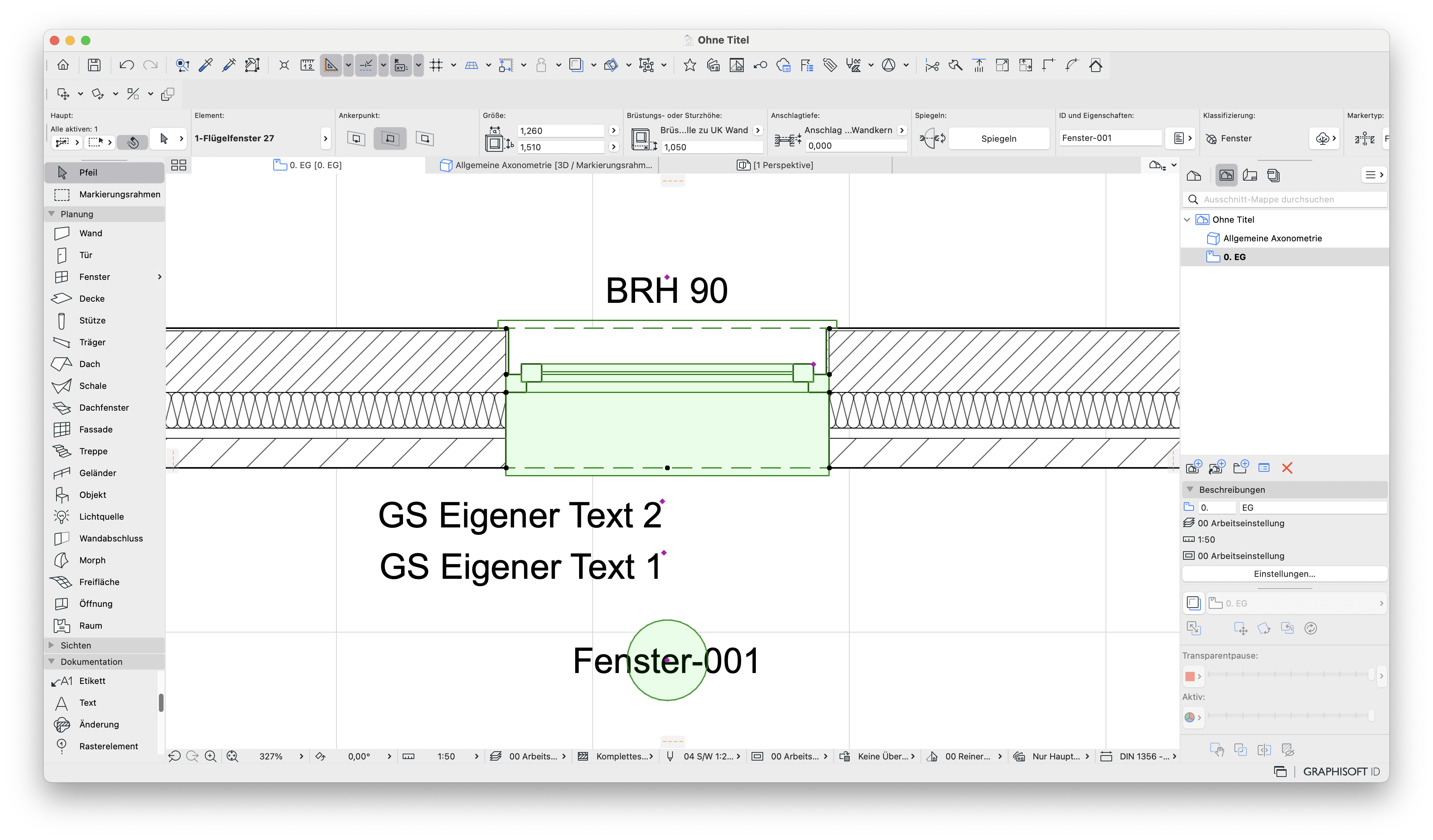

In der Auswertung soll Information ausgewertet werden, die im Tür-Marker, Türstempel, Fenster-Maker oder Fensterstempel angegeben ist.
|
|
|

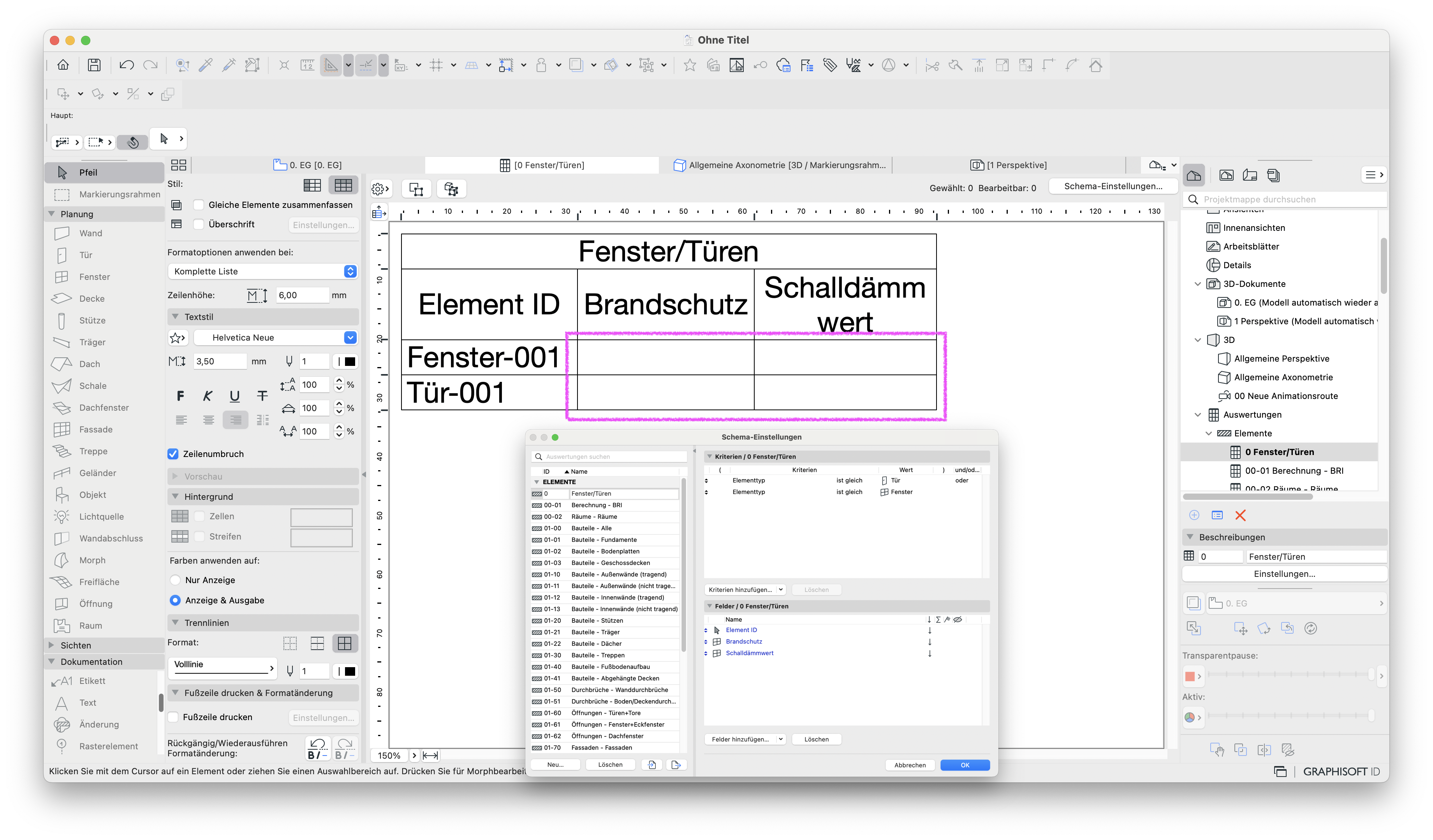

In der erstellten Tür- bzw. Fensterauswertung stehen aber keine der Werte des Stempels bzw. Markers zur Verfügung oder es wird nicht mit den Fenster-Parametern bzw. Tür-Parametern ausgegeben.
Troubleshooting
Bibliothekselementparameter von Stempel/Marker als Feld hinzufügen

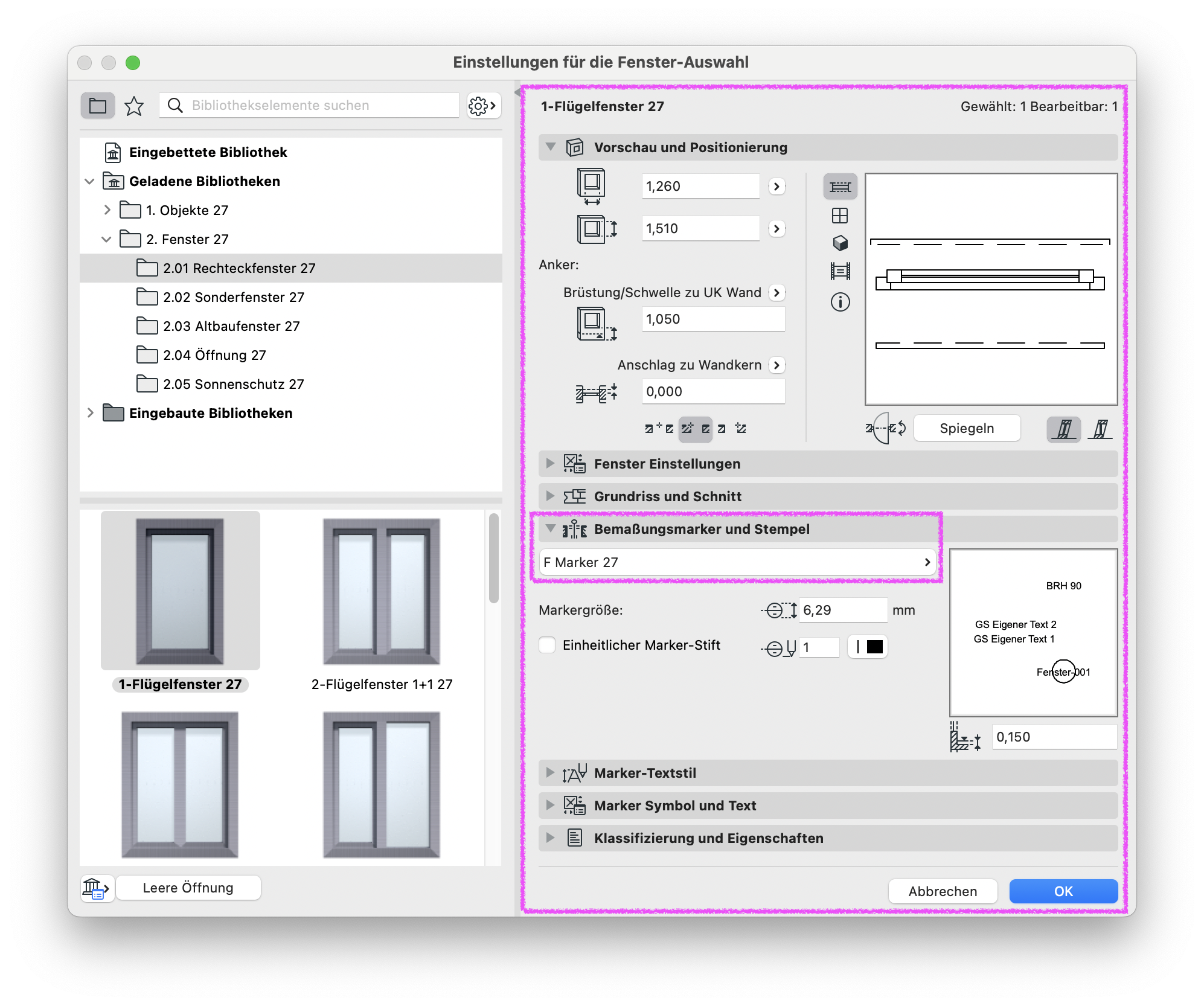

Der Inhalt von Stempeln und Markern liegt nicht in dem Tür- bzw. dem Fenster-Bibliothekselement selbst, sondern es handelt sich bei den Stempeln und Markern um ein zugeordnetes eigenes Bibliothekselement.
Deswegen muss unter Feldern die Bibliothekselementparameter des verwendeten Markers bzw. des verwendeten Stempels hinzugefügt werden. Es ist nicht möglich Stempel oder Marker von Türen und Fenstern mit den spezifischen Parametern von Fenstern und Türen auszulesen.

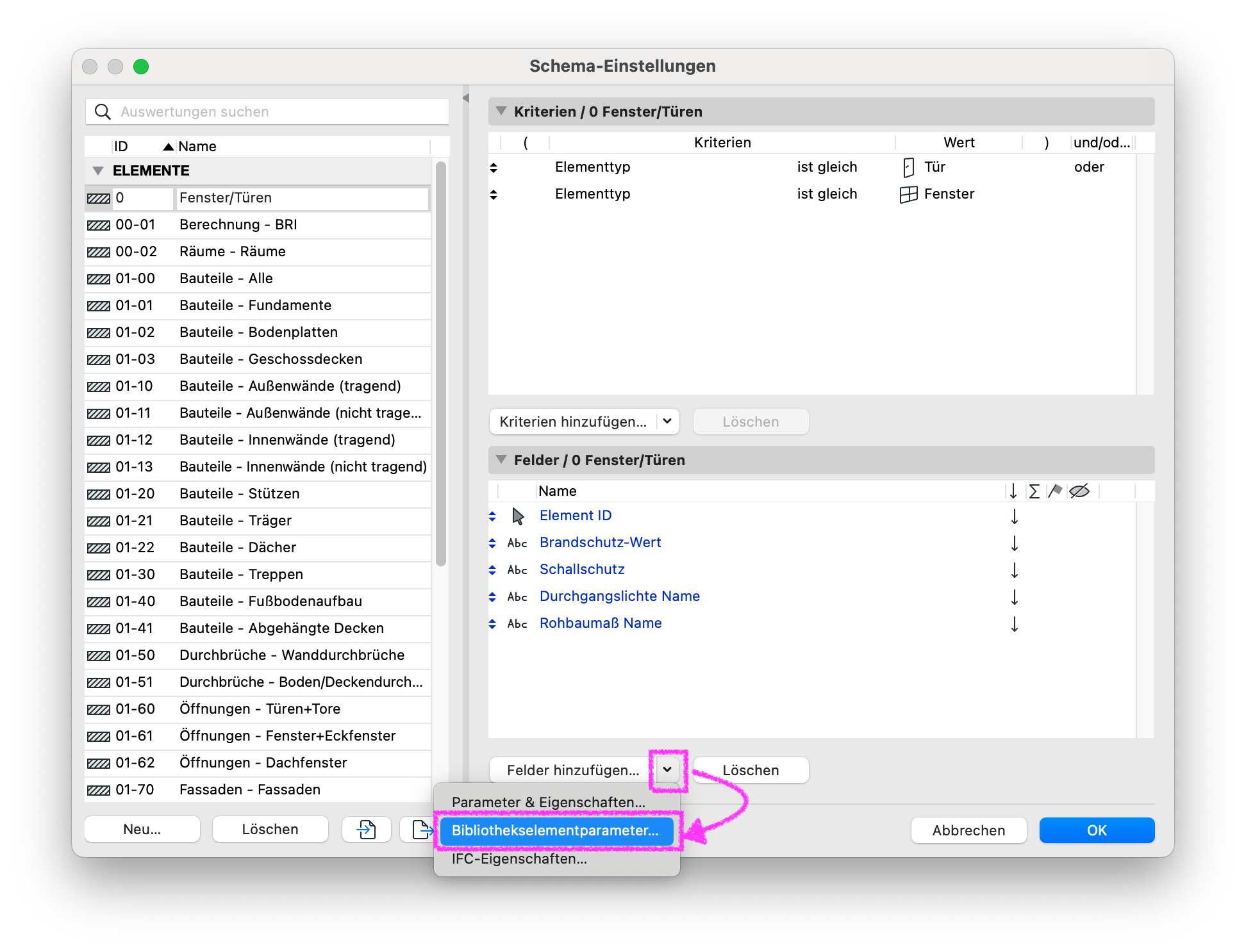

In den Schema-Einstellungen muss auf das Pfeilsymbol nach unten neben Felder hinzufügen... geklickt werden.
Anschließend muss der folgende Pfad geöffnet werden:

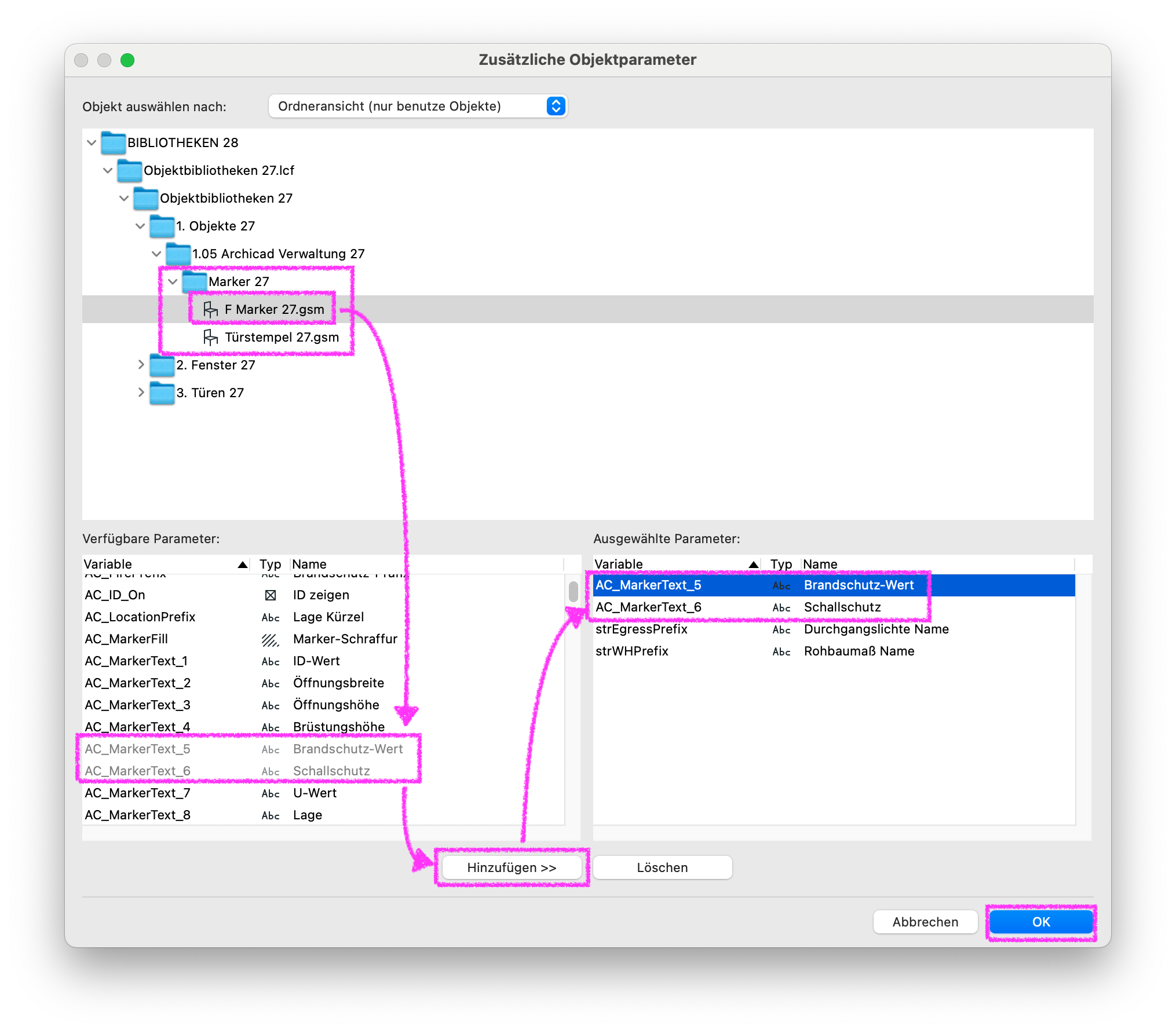

- Zusätzliche Objektparameter > BIBLIOTHEKEN XX > Objektbibliotheken XX > 1. Objekte XX > 1.05 Archicad Verwaltung XX > Marker XX
Danach kann das Bibliothekselement des verwendete Tür-Marker, Türstempel, Fenster-Maker oder Fensterstempel ausgewählt werden und die benötigten Parameter über Hinzufügen >> übertragen werden. Mit Bestätigen von OK werden die Parameter zu den Feldern hinzugefügt.

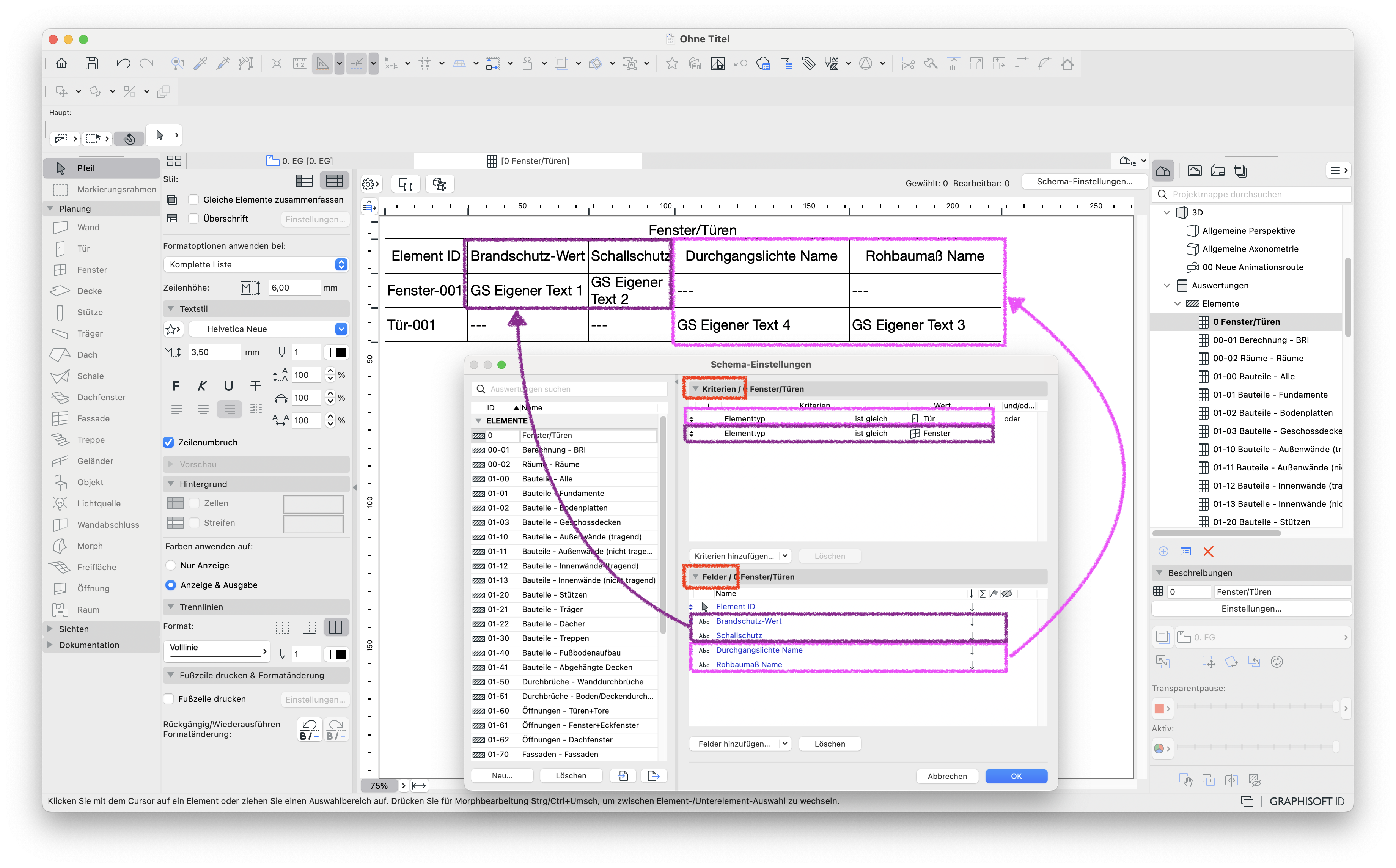

Bei dem Kriterien hingegen muss das Überelement, also die Tür bzw. das Fenster als Elementtyp ausgewählt werden.
Hinweis:
Abhängig davon welcher Parameter aus dem Stempel/Marker in der Auswertung aufgelistet werden soll, muss der entsprechende Bibliothekselementparameter hinzugefügt werden.
