Problemstellung

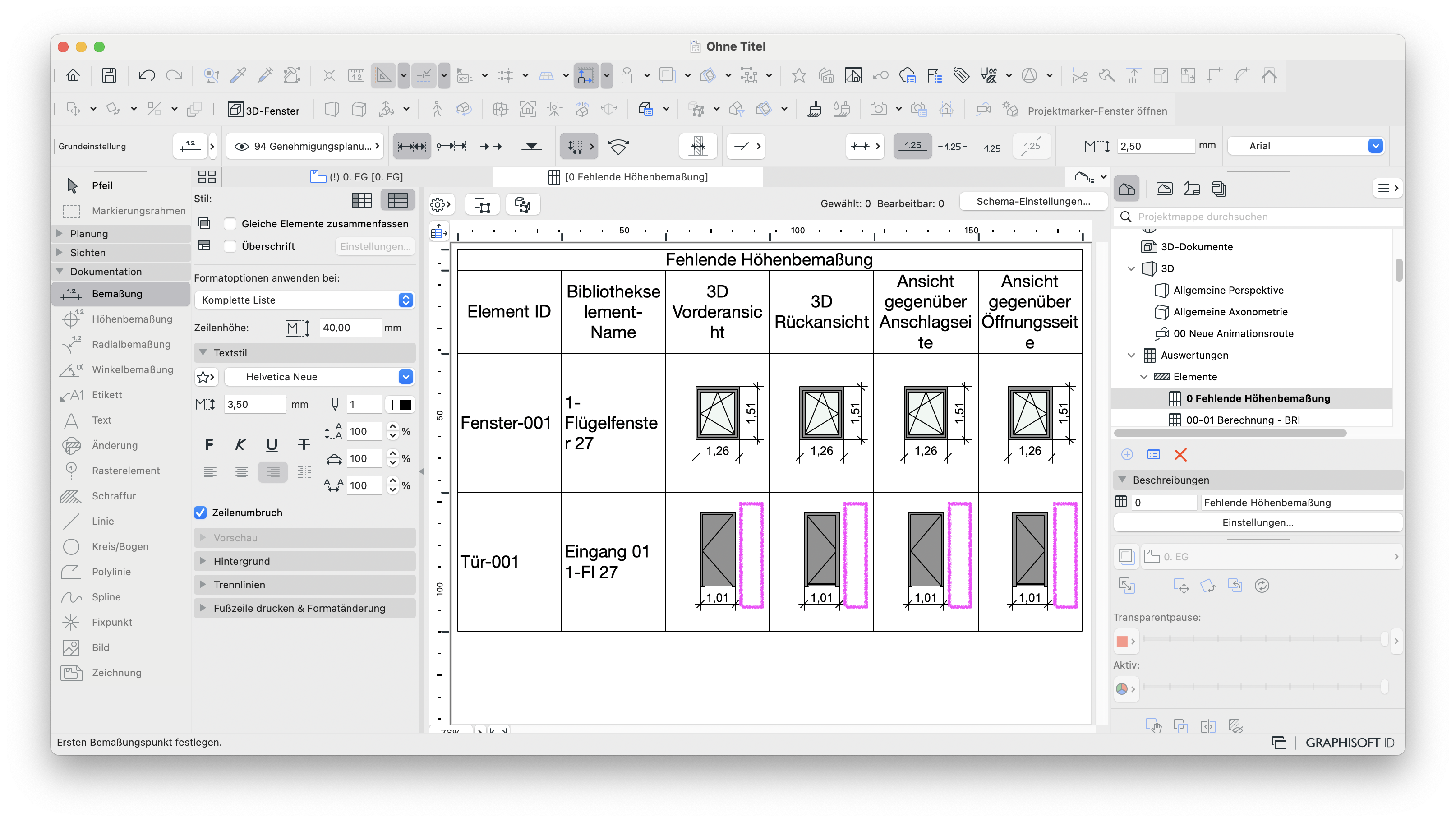

In der Auswertung wird für die Tür eine Ansicht, z. B. 3D Vorderansicht, 3D Rückansicht, Ansicht gegenüber Anschlagseite, Ansicht von Anschlagseite, Anschlag gegenüber Öffnungsseite oder Ansicht von Öffnungsseite, als Feld hinzugefügt. Die Spalte des Parameters wird mit einer Automatischen Bemaßung versehen. Es fehlt jedoch für Türen die Maßketten für die Höhe.
Troubleshooting

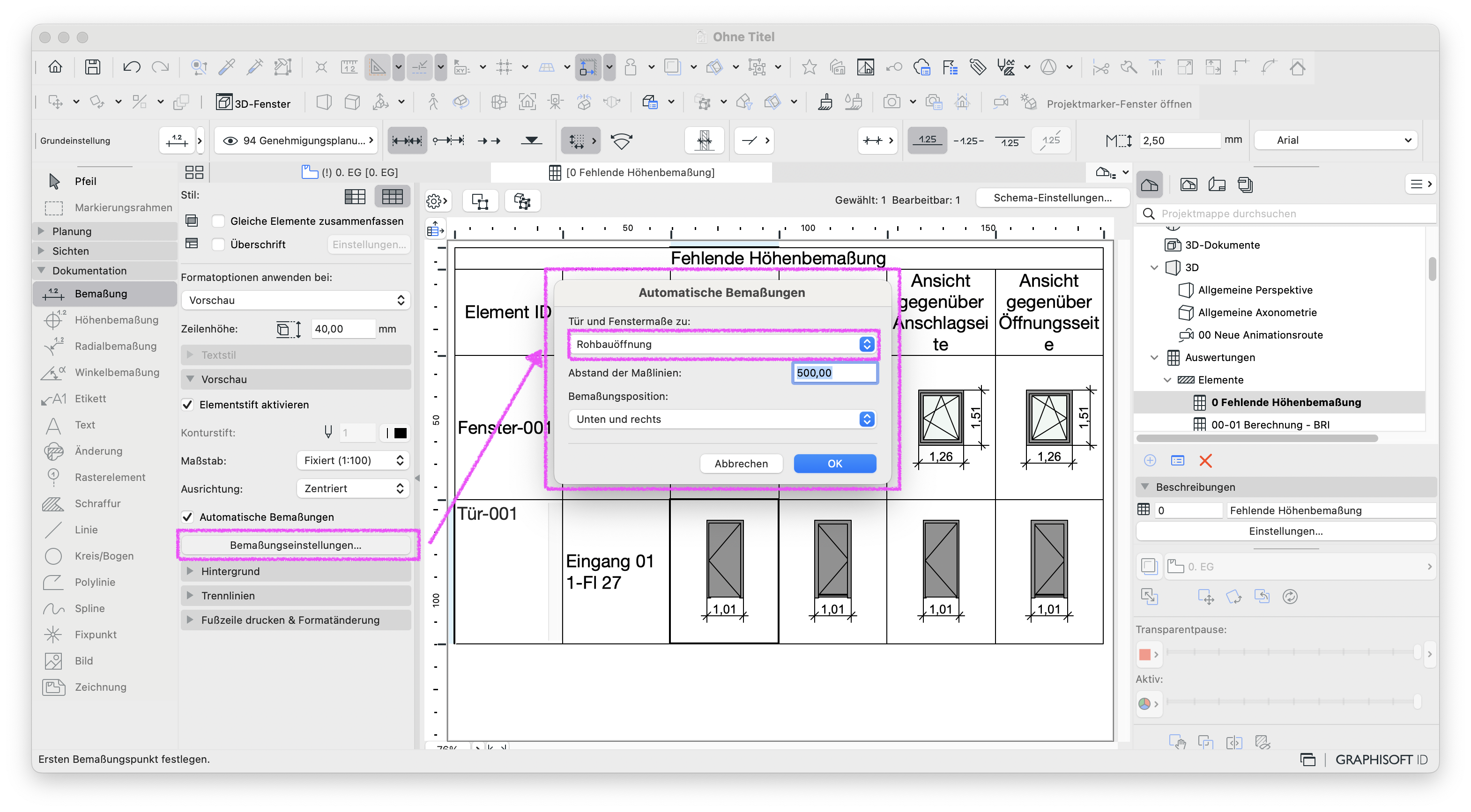

Einstellungen der Automatische Bemaßung prüfen

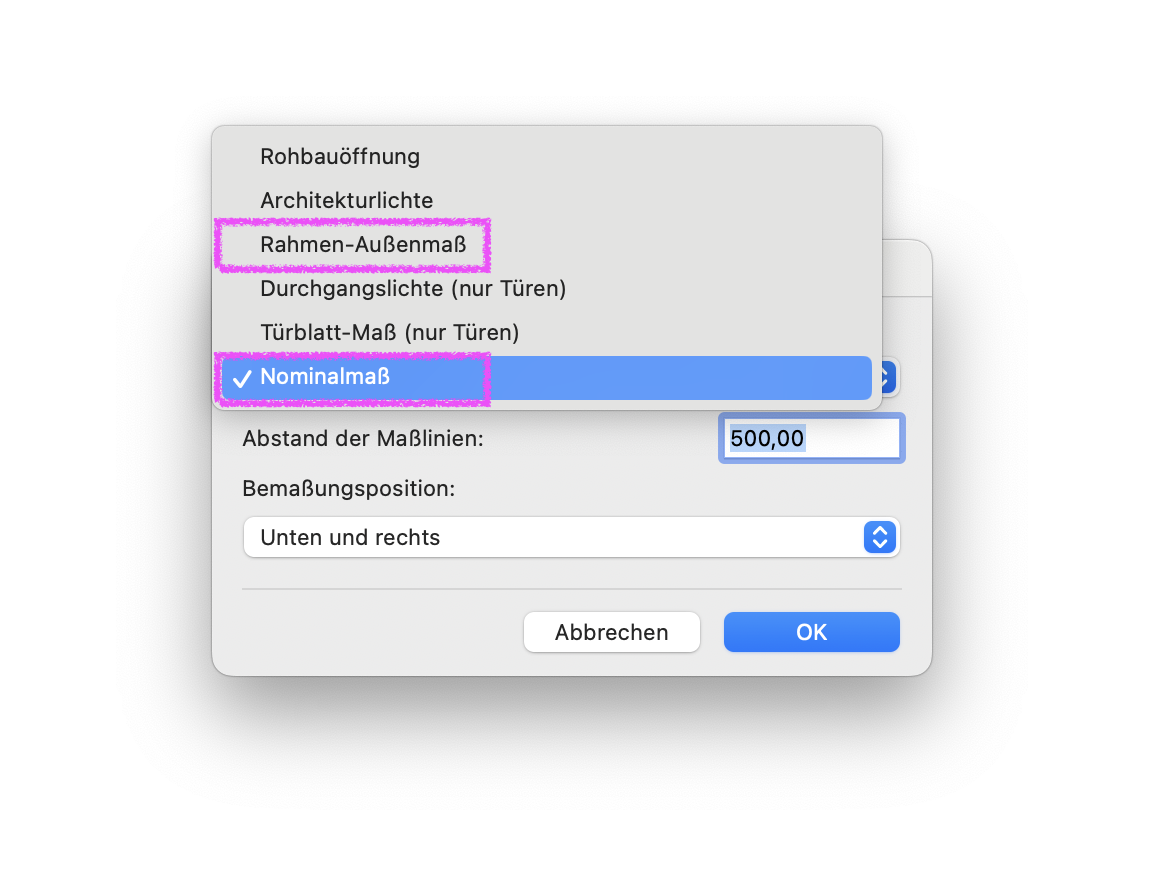

- Automatische Bemaßung > Tür und Fenstermaße zu: > Nominalmaß / Rahmen-Außenmaß

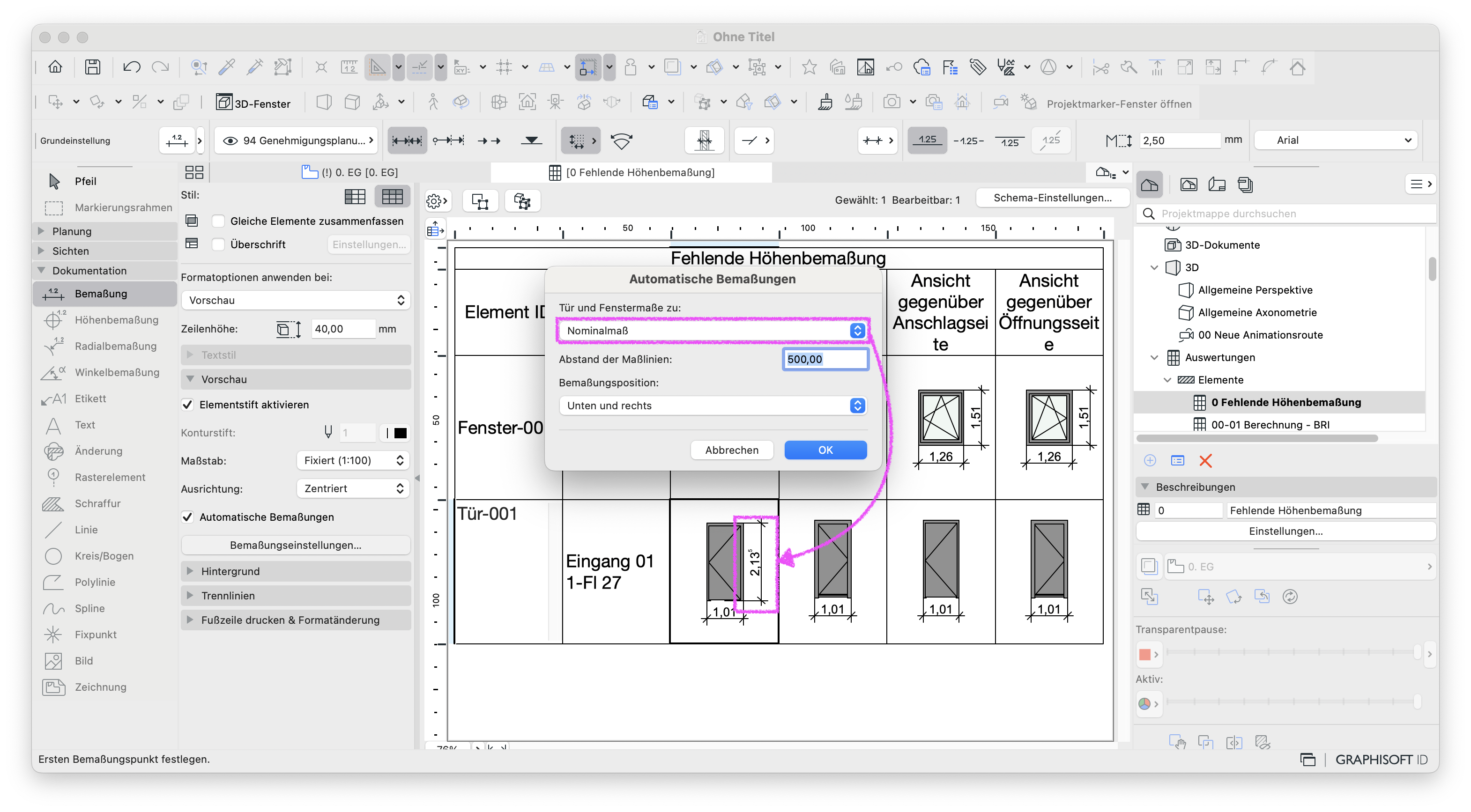

Damit für Türen eine Bemaßung für die Höhe und Breite erstellt wird, muss entweder in den Bemaßungseinstellungen... unter Tür und Fenstermaße zu: das Nominalmaß oder das Rahmen-Außenmaß gewählt werden.
Hinweis:
Einschränkung der Rohbauöffnung - Maßendarstellung der Tür:
Es kann vorkommen, dass die Türhöhe in der Vorschau nicht automatisch angezeigt wird, wenn bei Wandöffnung unter Schwelle die Einstellung Eigene Höhe oder Wandöffnung zu Wandunterkante gewählt ist.
In diesem Fall kann es helfen, in den Türeinstellungen die Option Wandöffnung unter Schwelle kurzzeitig auf Wandöffnung zum aktuellen Geschoss umzustellen, mit OK zu bestätigen, die Liste zu aktualisieren und anschließend in den Türeinstellungen wieder auf die gewünschte Einstellung für Wandöffnung unter Schwelle zurückzuwechseln.
