Problemstellung
Mit der Version 28.03 der LCA Add-ons hat sich der Workflow zur Zuweisung von Konstruktionstypen geändert. Konstruktionstypen, die zuvor über Eigenschaften definiert wurden, werden nun über das Klassifizierungssystem verwaltet.
Es ist der Schritt-für-Schritt-Anleitung zu folgen, um bestehende Projekte zu migrieren.
Troubleshooting
1. LCA-Palette öffnen
Servicevertrag > LCA > LCA Palette einblenden
Die LCA-Palette öffnen.

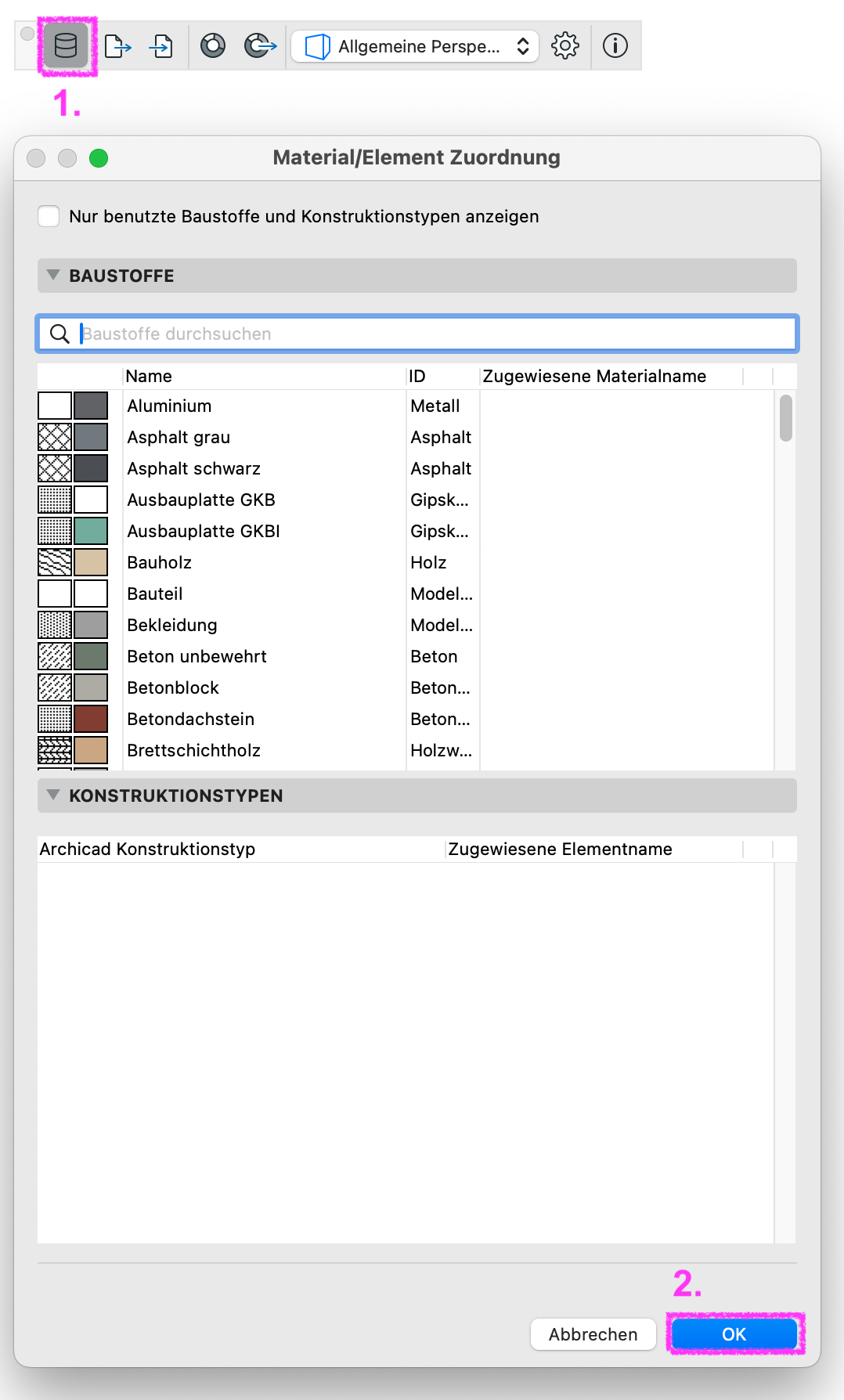

Material/Element Zuordnung aus der Palette öffnen und mit OK bestätigen.
Hinweis:
Dieser Schritt benennt die Eigenschaften um und ermöglicht den korrekten IFC-Export der Nachhaltigkeitswerte.

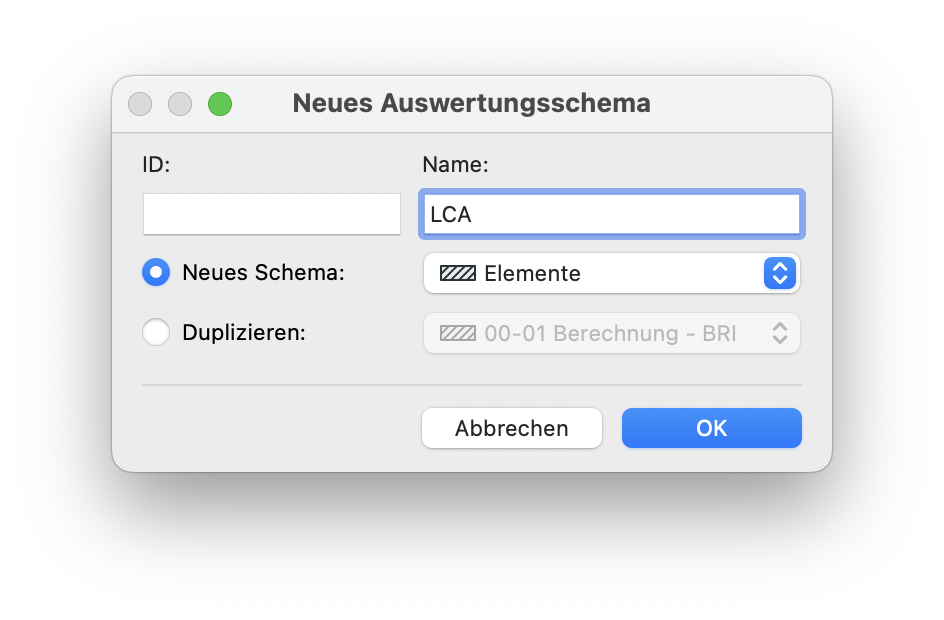

2. Neue Element-Auswertung anlegen

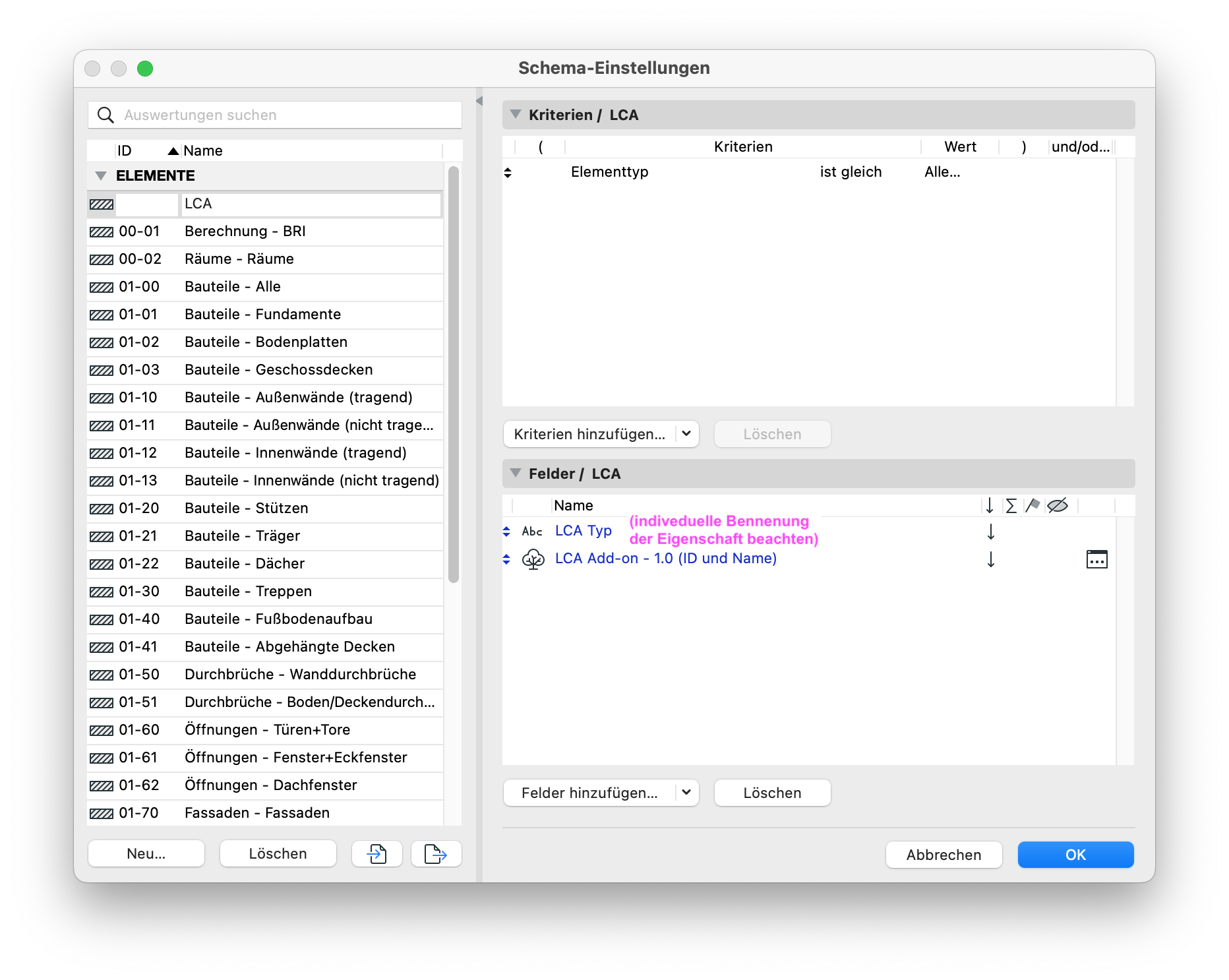

Element-Auswertung -> Schema-Einstellungen
- Kriterien: Elementtyp = Alle Typen.
-
Felder:
- Die Eigenschaft, die vor der Aktualisierung zur Definition der Konstruktionstypen genutzt wurde (z. B. LCA Typ).
- Feld LCA Add-on – 1.0 (aus der Gruppe Klassifizierungen).
3. Konstruktionstypen als Referenz sichern
Die Auswertung öffnen und alle im Feld LCA Typ aufgelisteten Konstruktionstypen notieren.
Tipp:
Die Auswertung als PDF bzw. Excel-Datei sichern: Ablage > Sichern als.
4. Klassifizierungen ergänzen

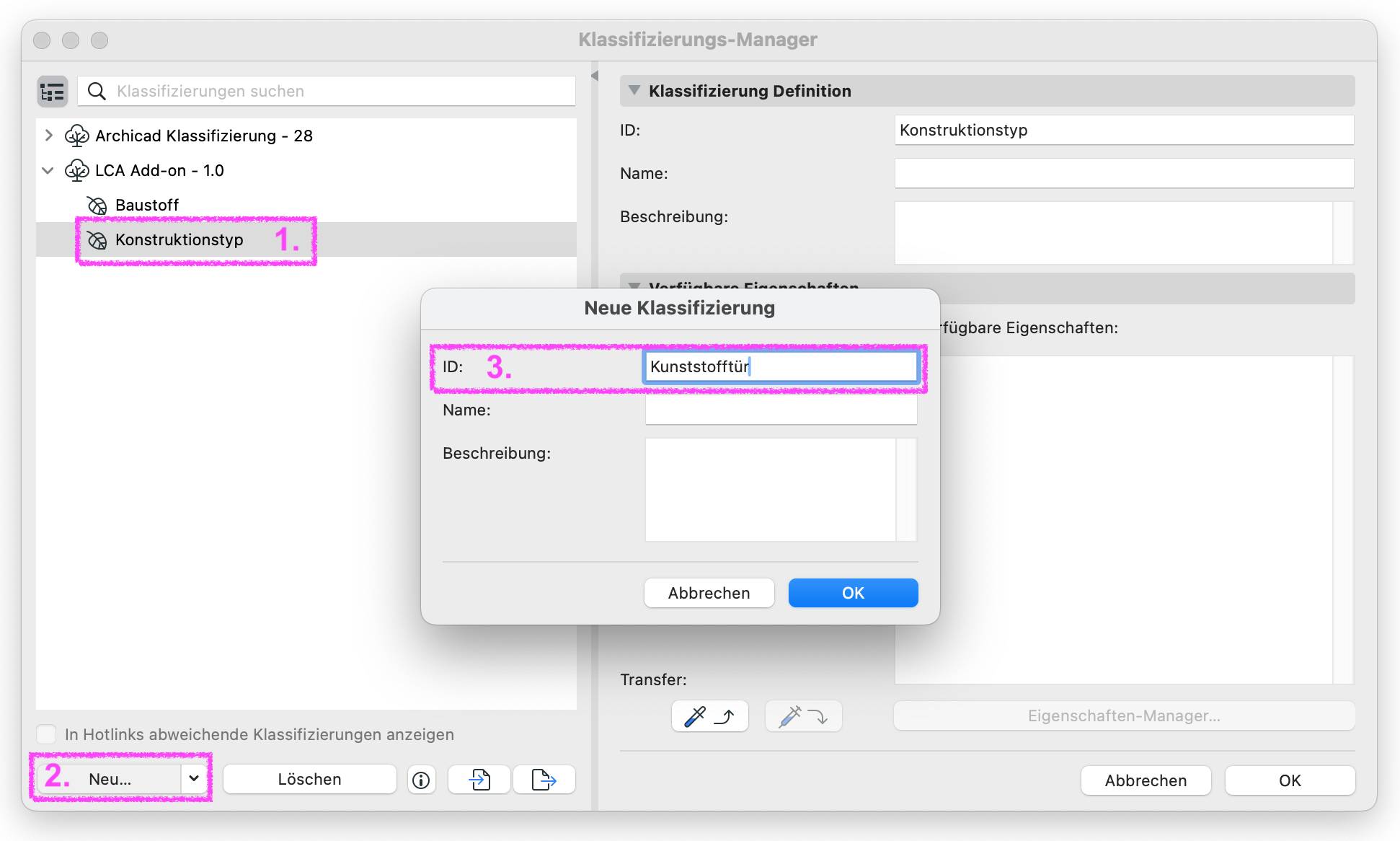

Optionen > Klassifizierungsmanager...
Die notierten Konstruktionstypen im Klassifizierungssystem LCA Add-on – 1.0 unter Konstruktionstyp anlegen:
- Den Namen des Konstruktionstyps unter ID eingeben

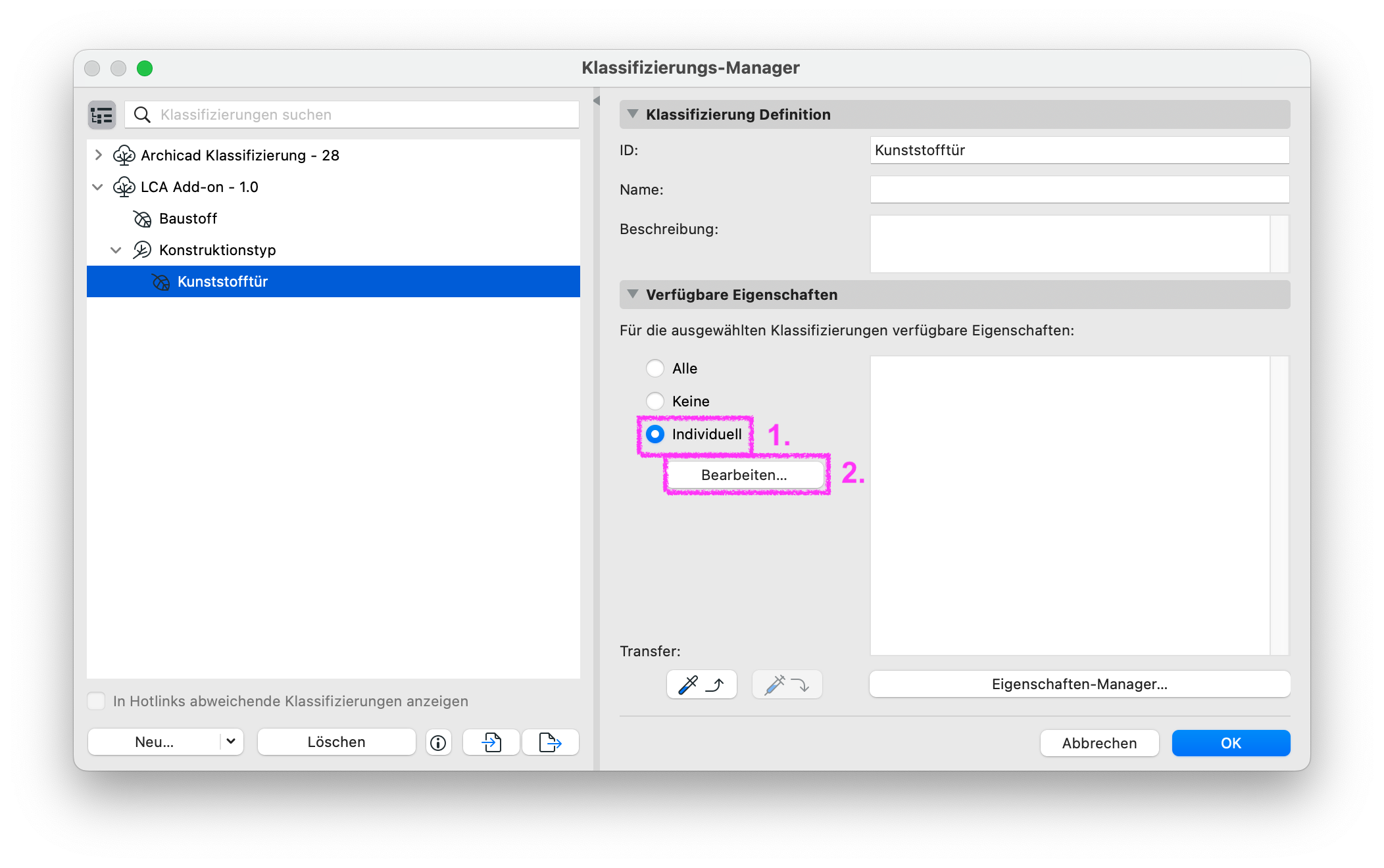

Verfügbare Eigenschaften anpassen:
- Klassifizierung für den Konstruktionstyp auswählen.
-

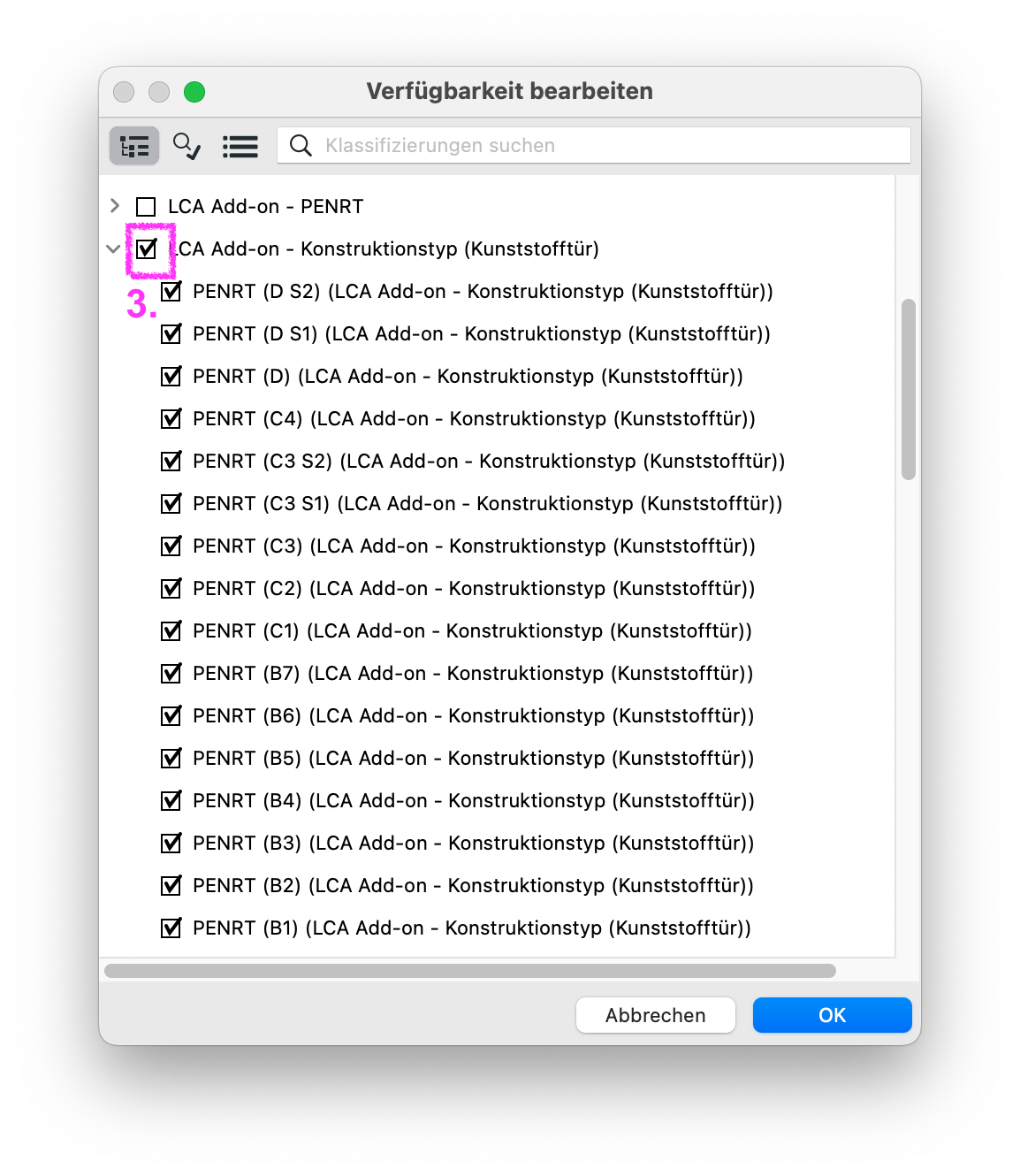

Verfügbare Eigenschaften > Individuell > Bearbeiten
Alle Gruppen und Eigenschaften auswählen, deren Name mit dem ausgewählten Konstruktionstyp übereinstimmt.
5. LCA-Auswertung erneut öffnen
Die LCA-Auswertung öffnen und im Feld LCA Add-on – 1.0 den Klassifizierungsnamen auswählen, der im ersten Feld aufgelistet ist.
6. Auswertung und Eigenschaft löschen
Nachdem alle Konstruktionstypen erfolgreich übertragen wurden, können die Auswertung sowie die nicht mehr benötigten Eigenschaften gelöscht werden.
Weiterführende Informationen sind zu finden im Handbuch für das Add-on "LCA".
