Problemstellung
Die Deckschraffuren der Elemente im Deckenspiegel als 3D-Dokument werden falsch dargestellt oder werden nicht gezeigt.
Troubleshooting
1. 3D-Dokument-Einstellungen prüfen

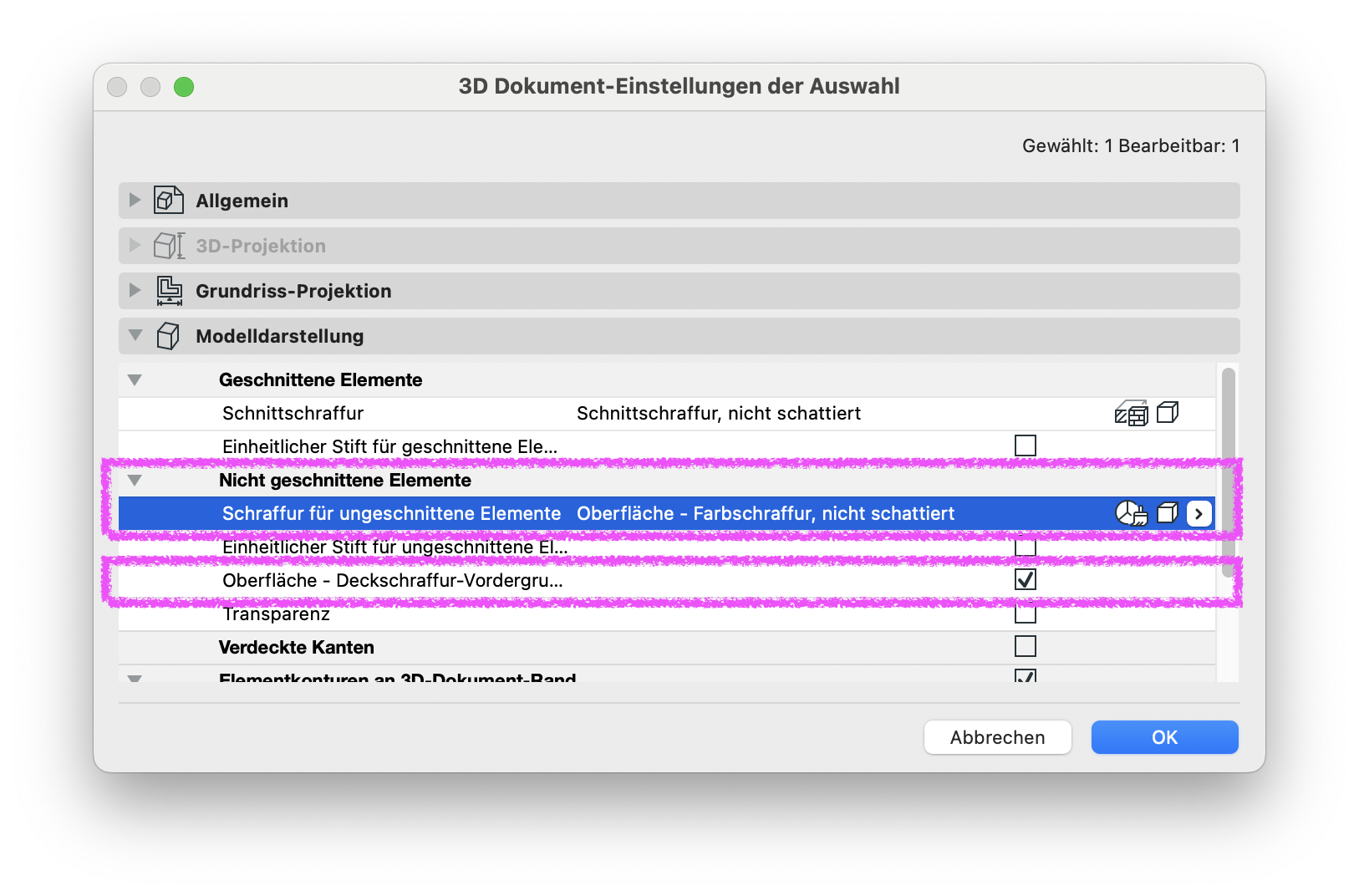

3D Dokument-Einstellungen der Auswahl > Modelldarstellung > Nicht geschnittene Elemente
- Schraffur für ungeschnittene Elemente muss entweder auf Oberfläche - Farbschraffur, nicht schattiert oder Oberfläche - Farbschraffur, schattiert gestellt sein.
- Die Option Oberfläche - Deckschraffur-Vordergrund muss aktiviert sein.
2. Oberflächenmaterial-Einstellungen prüfen

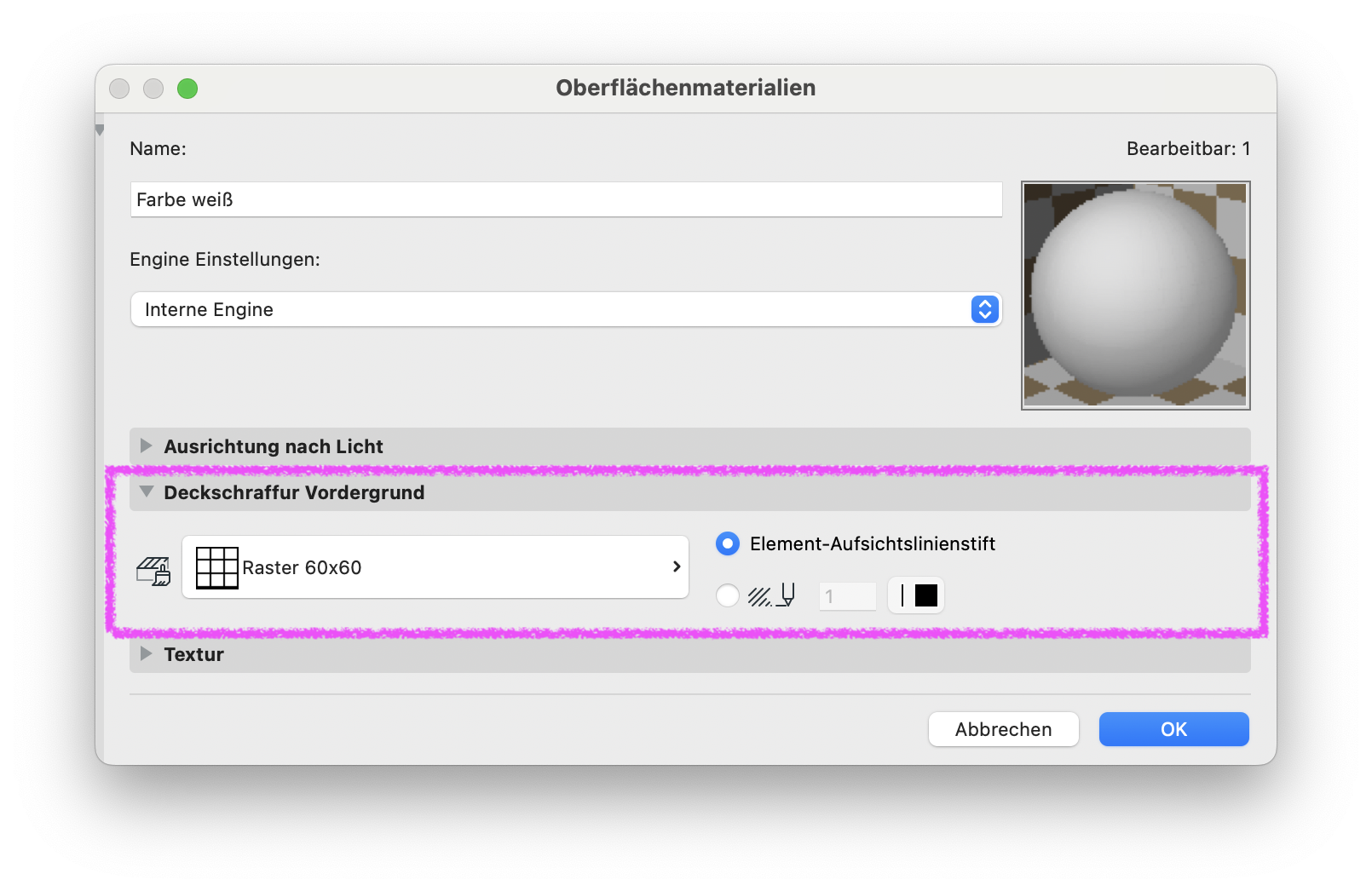

Optionen > Element-Attribute > Oberflächenmaterialien...
Die eingestellte Schraffur für den Deckschraffur Vordergrund, in welcher die Elemente in der Deckenspiegel-Darstellung angezeigt werden sollen, ist zu prüfen:
Hinweis:
In der Deckenspiegel-Darstellung greifen, im Gegensatz zur Grundriss-Darstellung, nicht die aktivierten Deckschraffuren in den Element-Einstellungen, bspw. für Decken, sondern die eingestellte Deckschraffur für den Vordergrund jener Oberlächenmaterialen, welche den im Deckenspiegel sichtbaren Elementen zugewiesen sind.
