Problemstellung

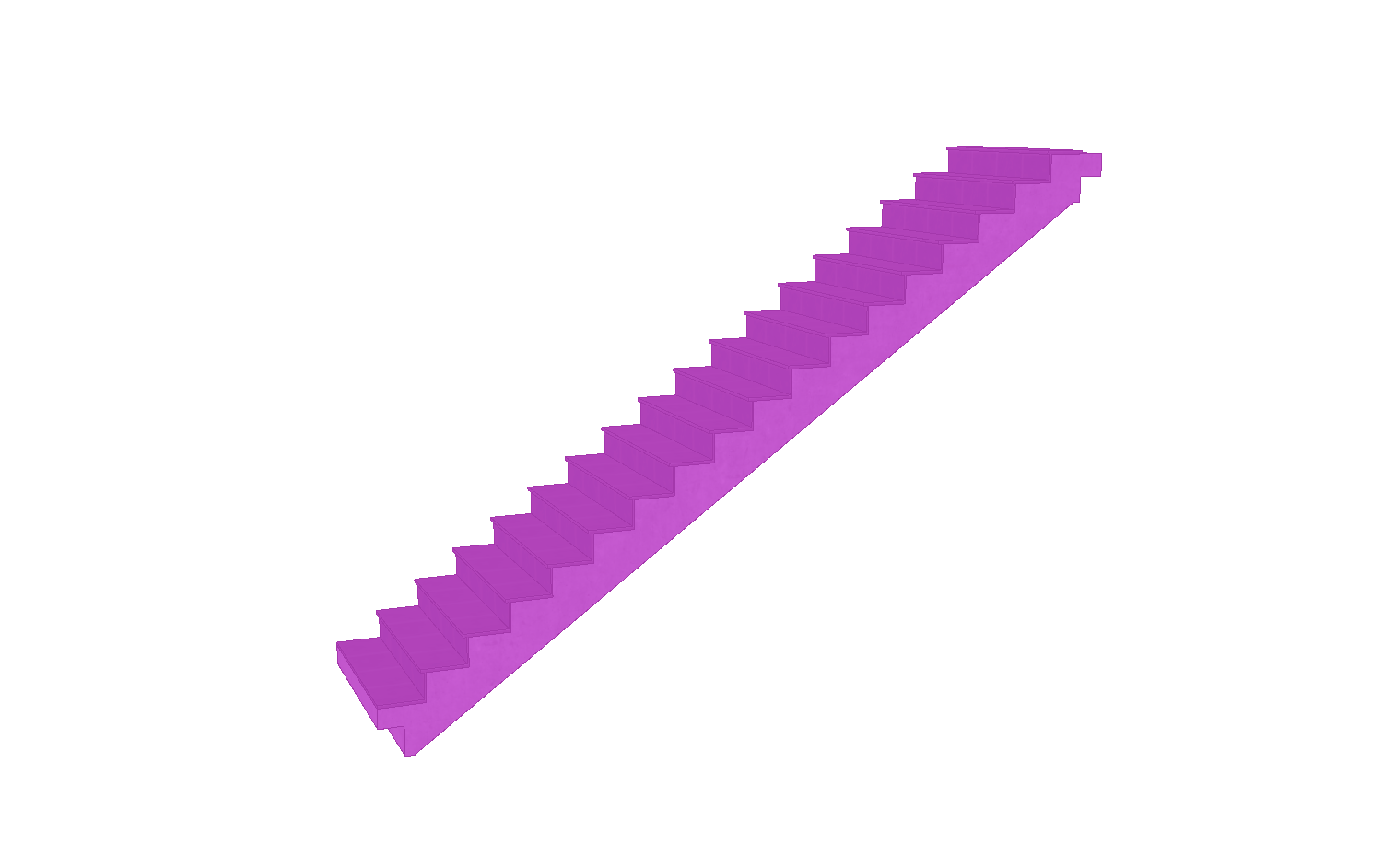

Eine Treppe wird in Grundriss, Schnitt und 3D einheitlich in einer falschen Farbe, z.B. rosa, dargestellt:
Troubleshooting
Treppeneinstellungen prüfen

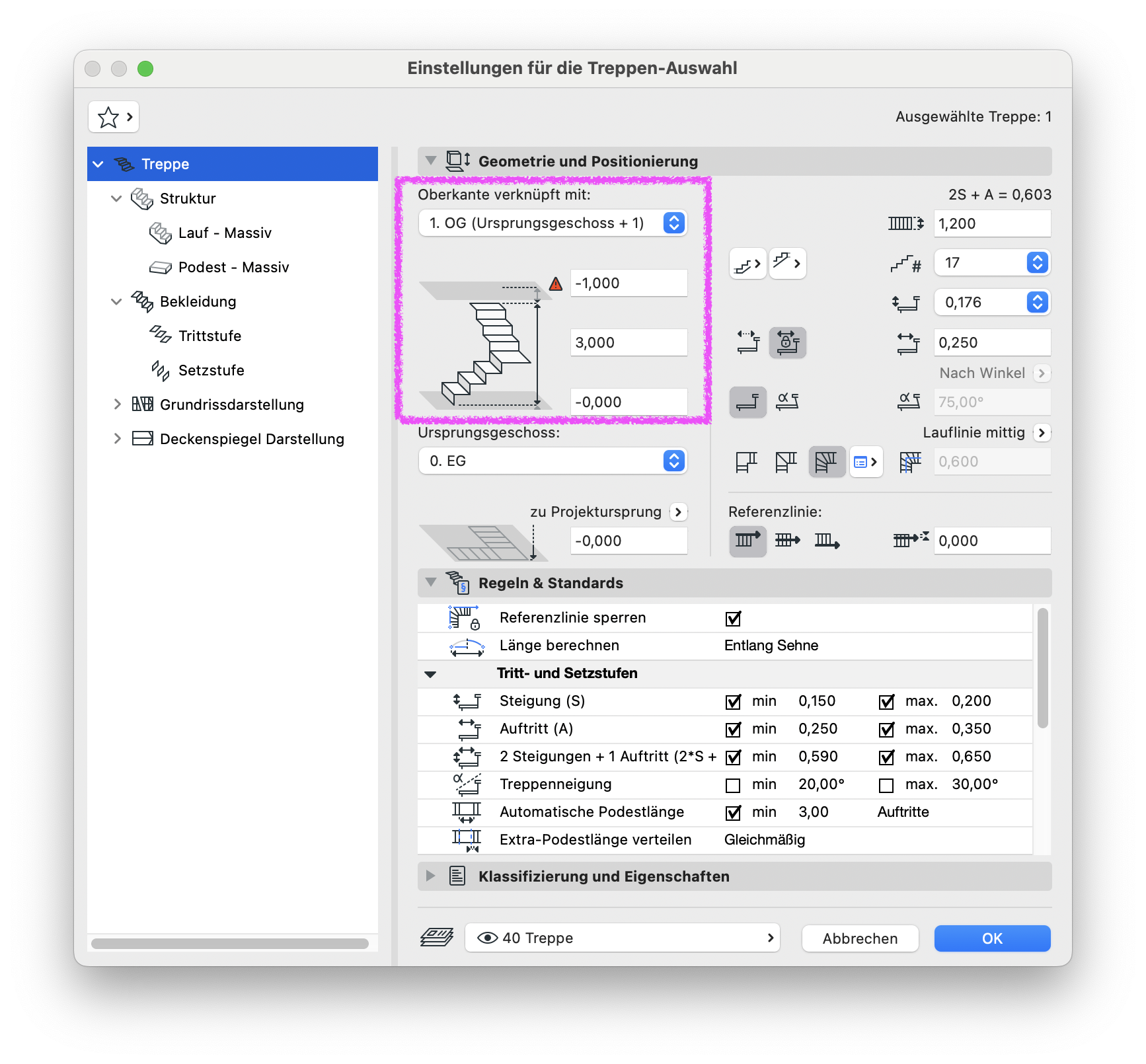

Einstellungen für die Treppen-Auswahl > Treppe > Geometrie und Positionierung/Regeln & Standards
- Handelt es sich um eine Geschossabhängige Treppe bzw. eine Treppe mit einer Oberkantenverknüpfung und wurde nachträglich die Geschosshöhe angepasst?
- Falls ja erscheint als Symbol ein rotes Warndreieck und die Einstellungen der Treppe wie Höhen, Stufenanzahl, Steigungsverhältnis und die Regeln für Tritt- und Setzstufen müssen kontrolliert und ggf. an die veränderte Geschosshöhe angepasst werden.
Hinweis:
Bei geringer Änderung der Geschosshöhe folgt die Treppe automatisch (die Stufenanzahl bleibt fixiert und nur die Höhe der Setzstufen wird verändert – innerhalb der festgelegten Regeln).
In anderen Fällen werden die betroffenen Treppen im gesamten Projekt hervorgehoben, um auf die notwendigen Anpassungen (z. B. die Stufenanzahl oder die Steigung) hinzuweisen.

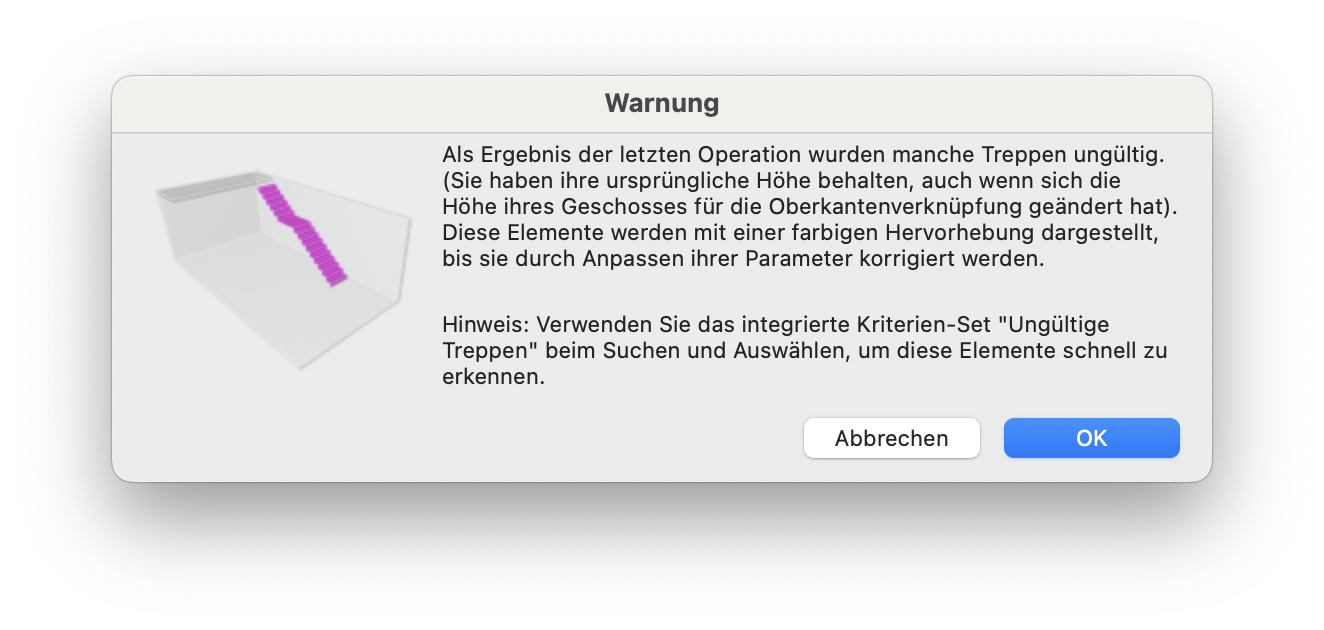

In letzterem Fall kann mit Änderung der Geschosshöhe eine Meldung erscheinen:
Weitere Informationen zu diesem Thema bietet der folgende Link:
Geschosshöhenabhängige Treppen
