Problemstellung

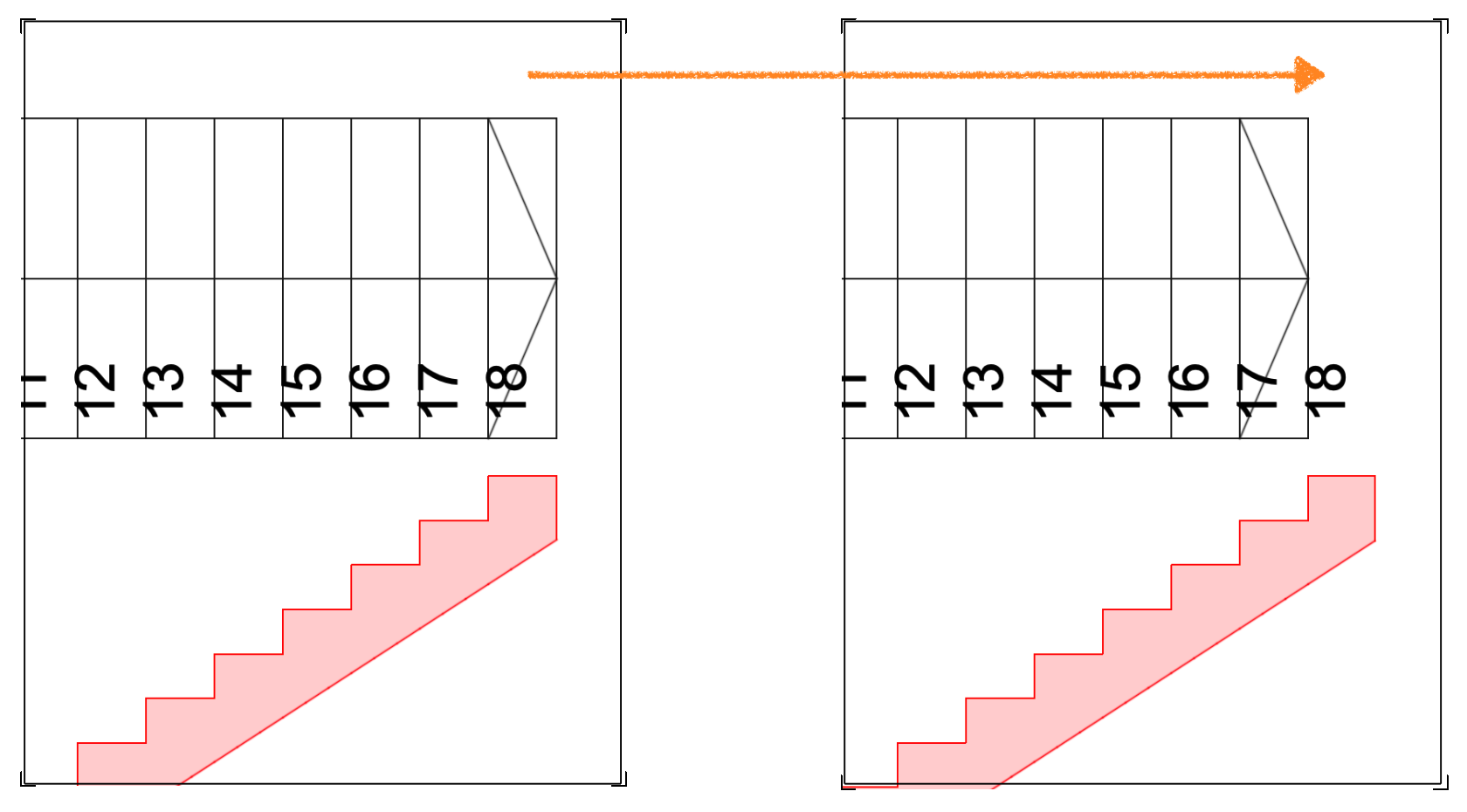

Die letzte Treppenstufe soll nicht im Grundriss sichtbar sein.
Troubleshooting

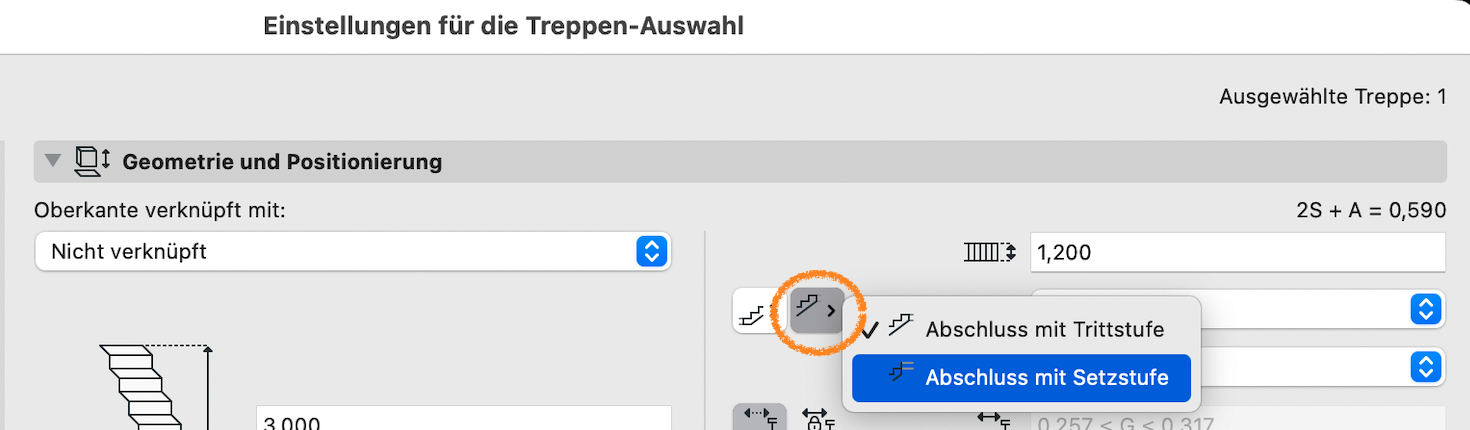

1. Treppenabschluss Einstellung prüfen:
In den Treppen-Einstellungen muss der Treppenabschluss mit einer Setzstufe eingestellt werden.

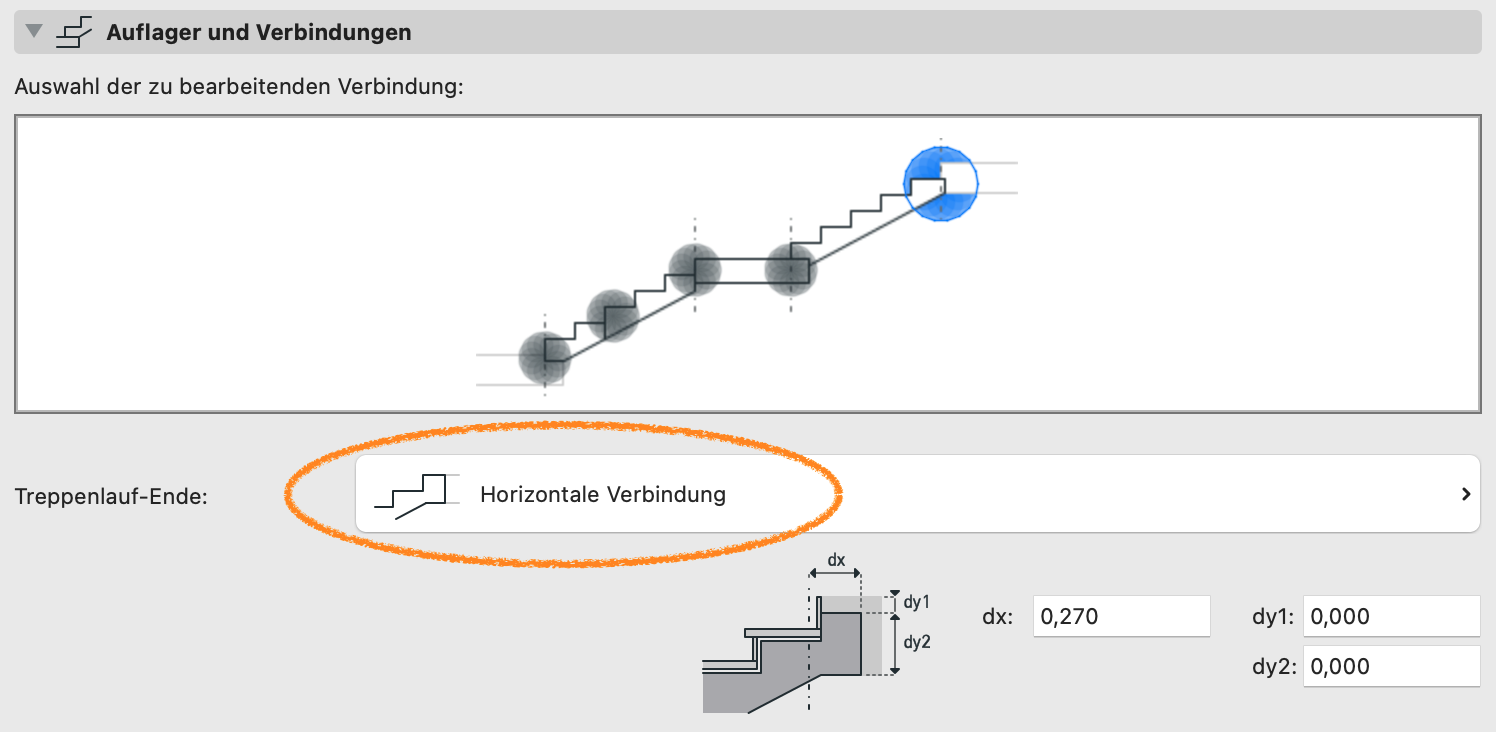

2. Verbindung Einstellungen für das Treppenlauf-Ende prüfen
- Einstellungen für die Treppen-Auswahl > Auflager und Verbindungen
Ein passendes Treppenlauf-Ende muss ausgewählt werden, z.B. die Horizontale Verbindung und mit entsprechender Auftritts-Tiefe.

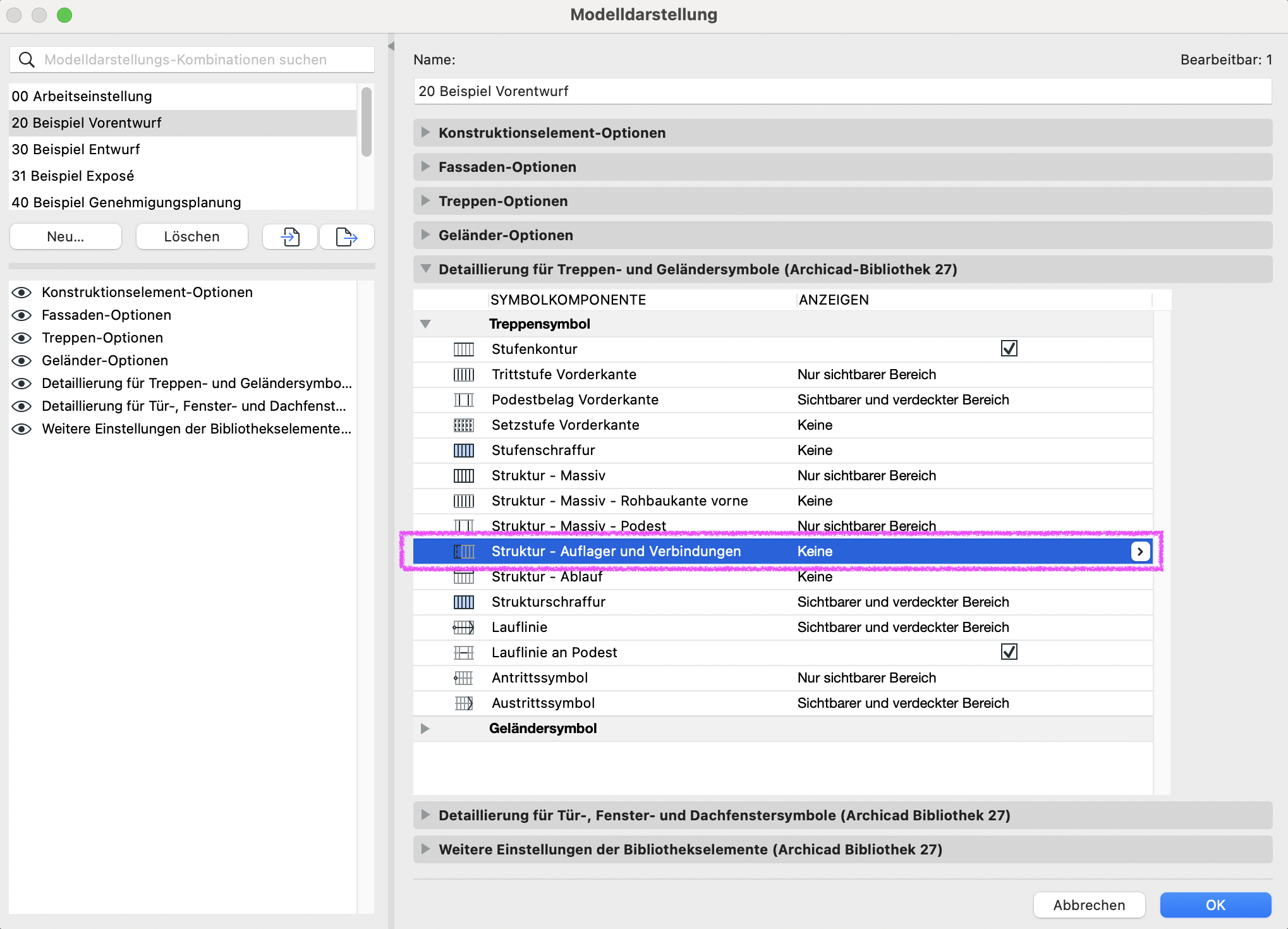

3. Modelldarstellung prüfen
- Dokumentation > Modelldarstellung > Modelldarstellung erstellen...
Die Einstellung für Modelldarstellung > Detaillierung für Treppe > Struktur - Auflager und Verbindungen muss auf "Keine" eingestellt werden.
Hinweis:
Die Modelldarstellung-Einstellungen greifen nur, wenn in den Einstellungen für die Treppen-Auswahl > Treppe > Grundrissdarstellung > Grundrisssymbol die Option Nach Modelldarstellungs-Optionen aktiviert ist.
Weitere Troubleshooting zu Darstellungen von Auflager und Verbindungen können in den Artikeln Auflager und Verbindungen einer Treppe lassen sich im Grundriss nicht darstellen und Treppen-Auflager wird im Grundriss nicht dargestellt gefunden werden.
