Problemstellung

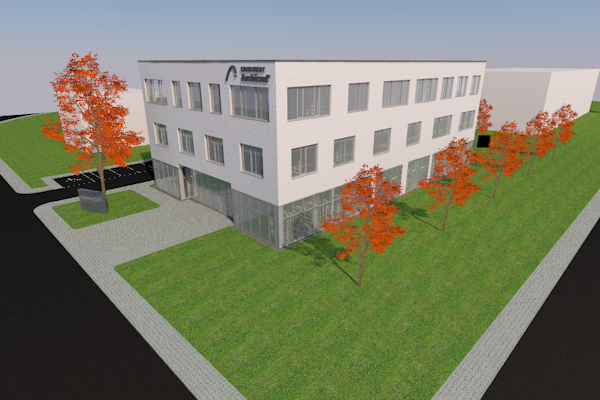

Das beim Rendering erzeugte Bild hat einen Farbstich, z. B. Blaustich, Grünstich, Gelbstich usw.
|
|
|
Troubleshooting
1. Oberflächenmaterial prüfen
- Optionen > Element-Attribute > Oberflächenmaterialien...
|
|
|

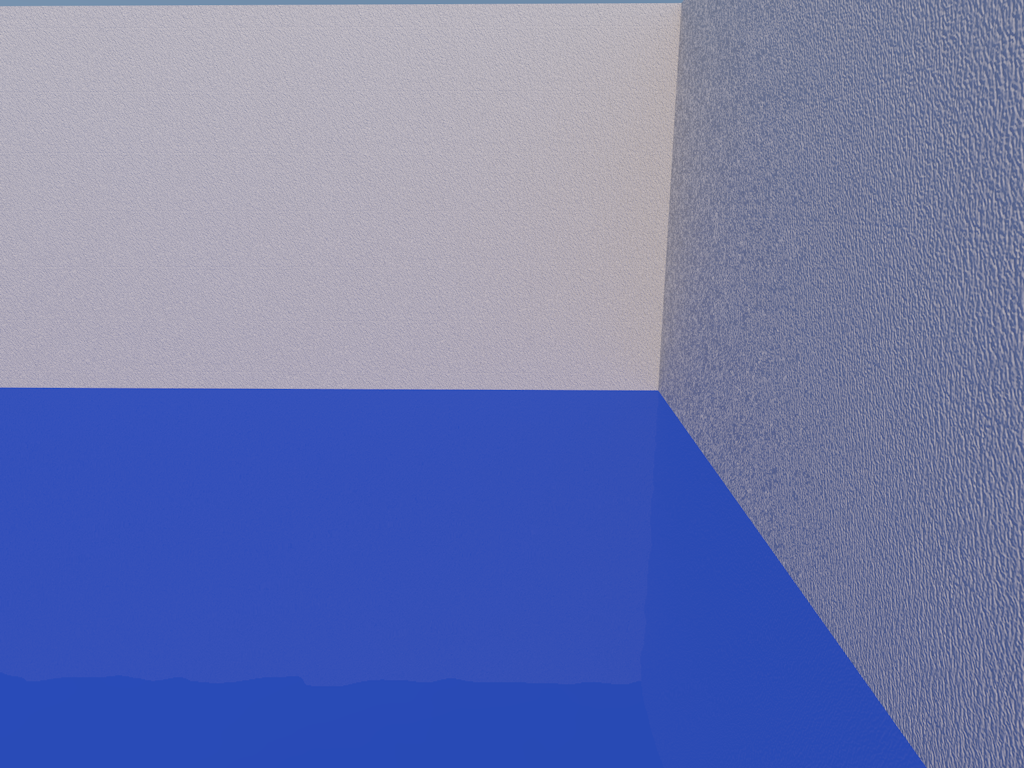

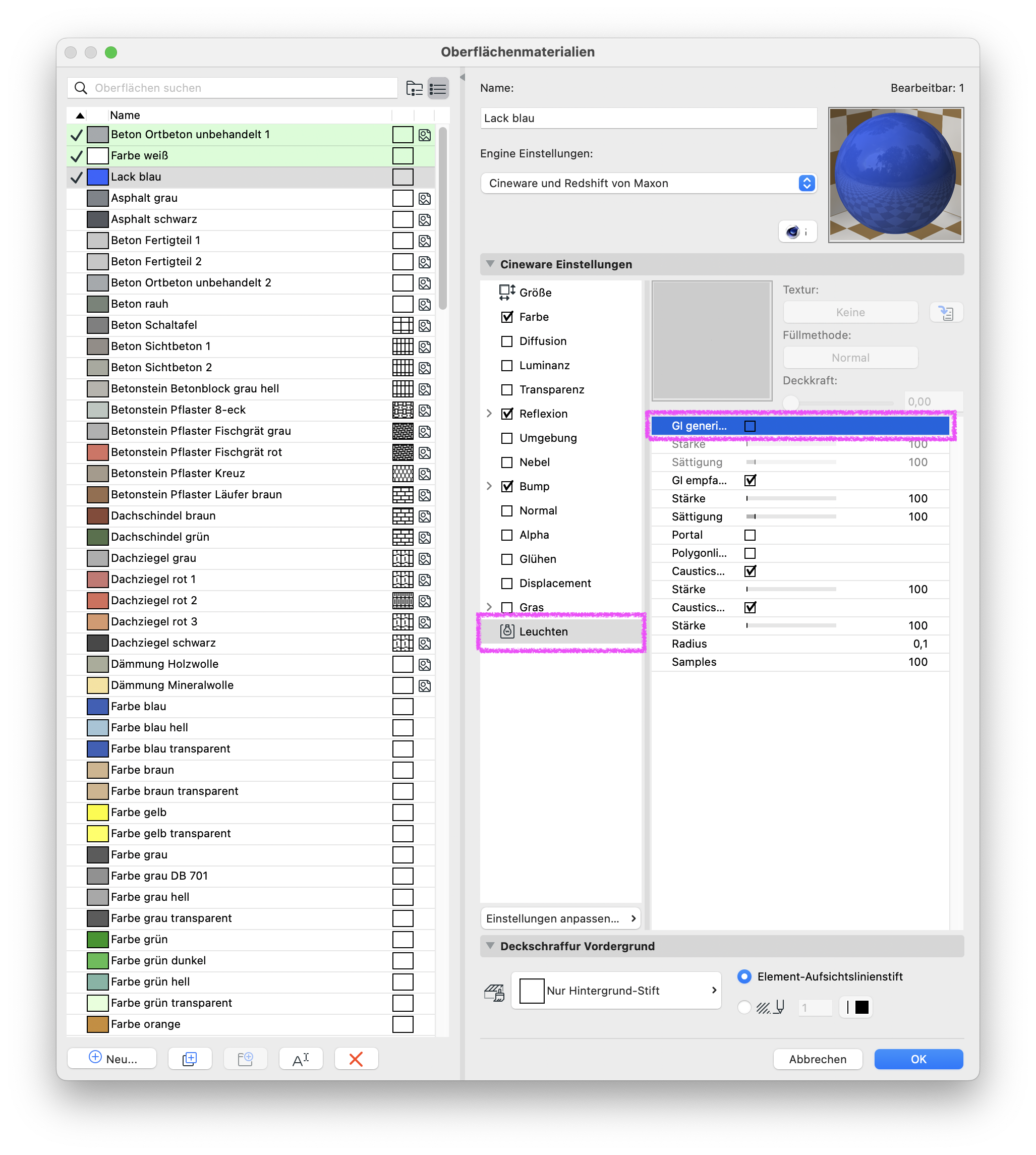

Wenn im Rendering an bestimmten Stellen das Modell einen Farbstich hat, sollte die Einstellung der betroffenen Oberflächenmaterialien geprüft werden. Ist in den Cineware Einstellungen unter Leuchten die Option GI generieren aktiv ist, dann strahlt das Oberflächenmaterial in dessen Farbe ab.
|
|
|
Die Optionen GI generieren muss deaktiviert werden, damit hat das Material keine Auswirkung mehr auf die Globale Beleuchtung hat und die Abstrahlung der Farbe unterbunden wird.
Hinweis:
Oberflächenmaterialien sollten nicht zu hell oder zu dunkel eingestellt sein, da dies auch zu Verfärbungen im Rendering führen kann.
2. Bestrahlungsstärke prüfen
- Dokumentation > Rendering, Animation etc. > Photorealistik-Einstellungen

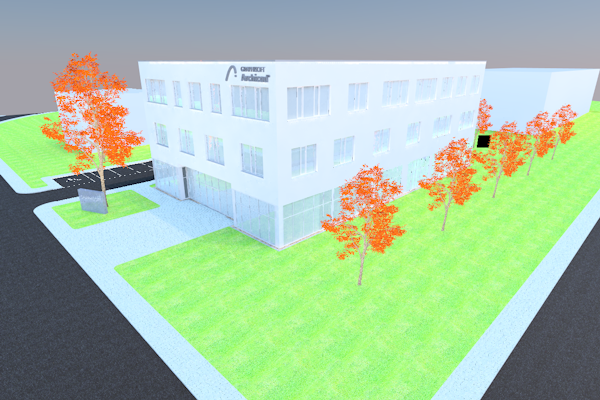

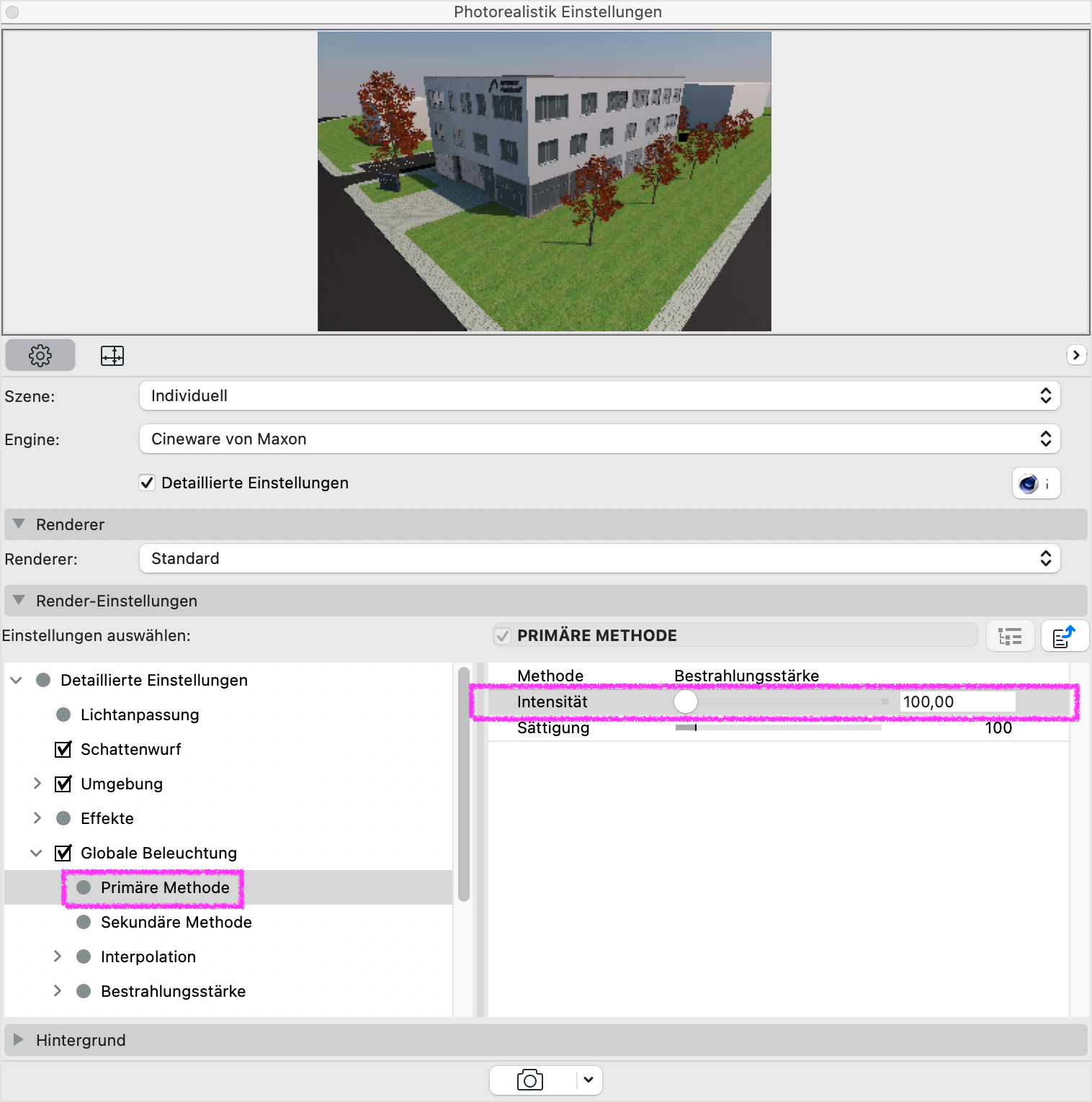

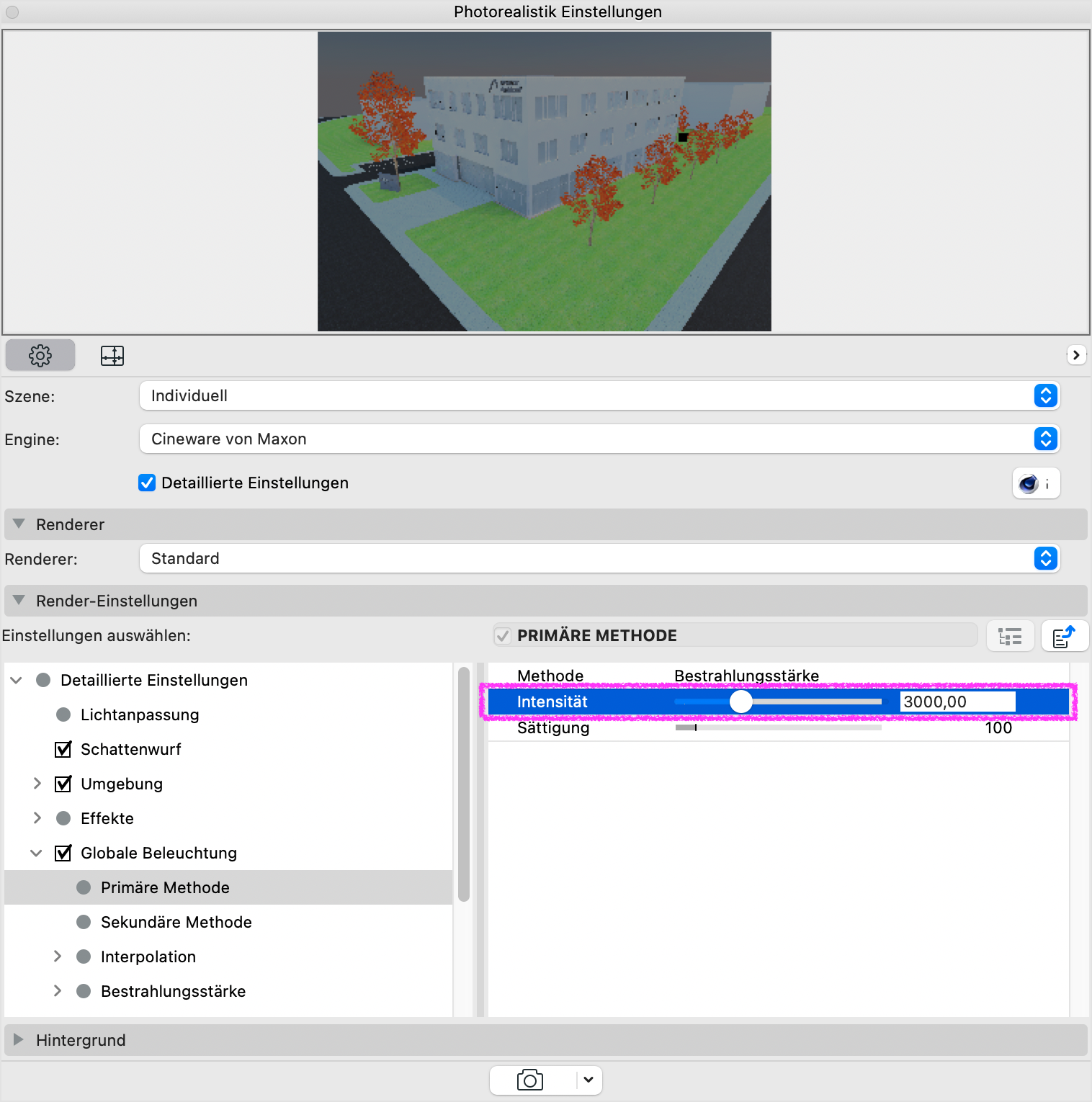

In den Rendereinstellungen unter Globale Beleuchtung > Primäre Methode muss überprüft werden, dass bei der Bestrahlungsstärke kein zu hoher Wert eingestellt ist.
|
|
|
Wenn dieser auf einen angemessenen Bereich, z. B. 100 - 200, eingestellt wird, verschwindet der dadurch ausgelöste Farbstich im Rendering.
|
|
|
3. Glätten und Schwellwert prüfen
- Dokumentation > Rendering, Animation etc. > Photorealistik-Einstellungen

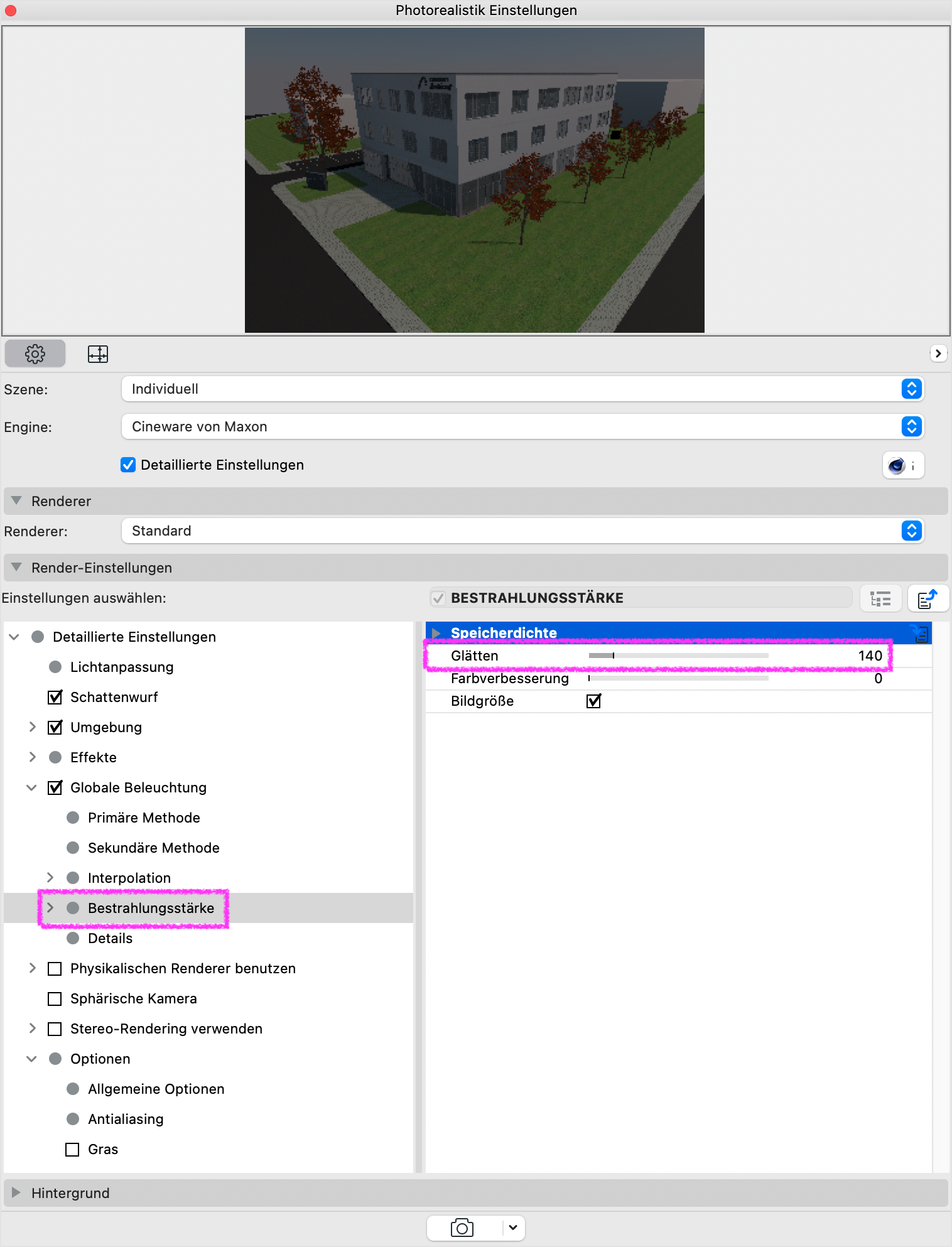

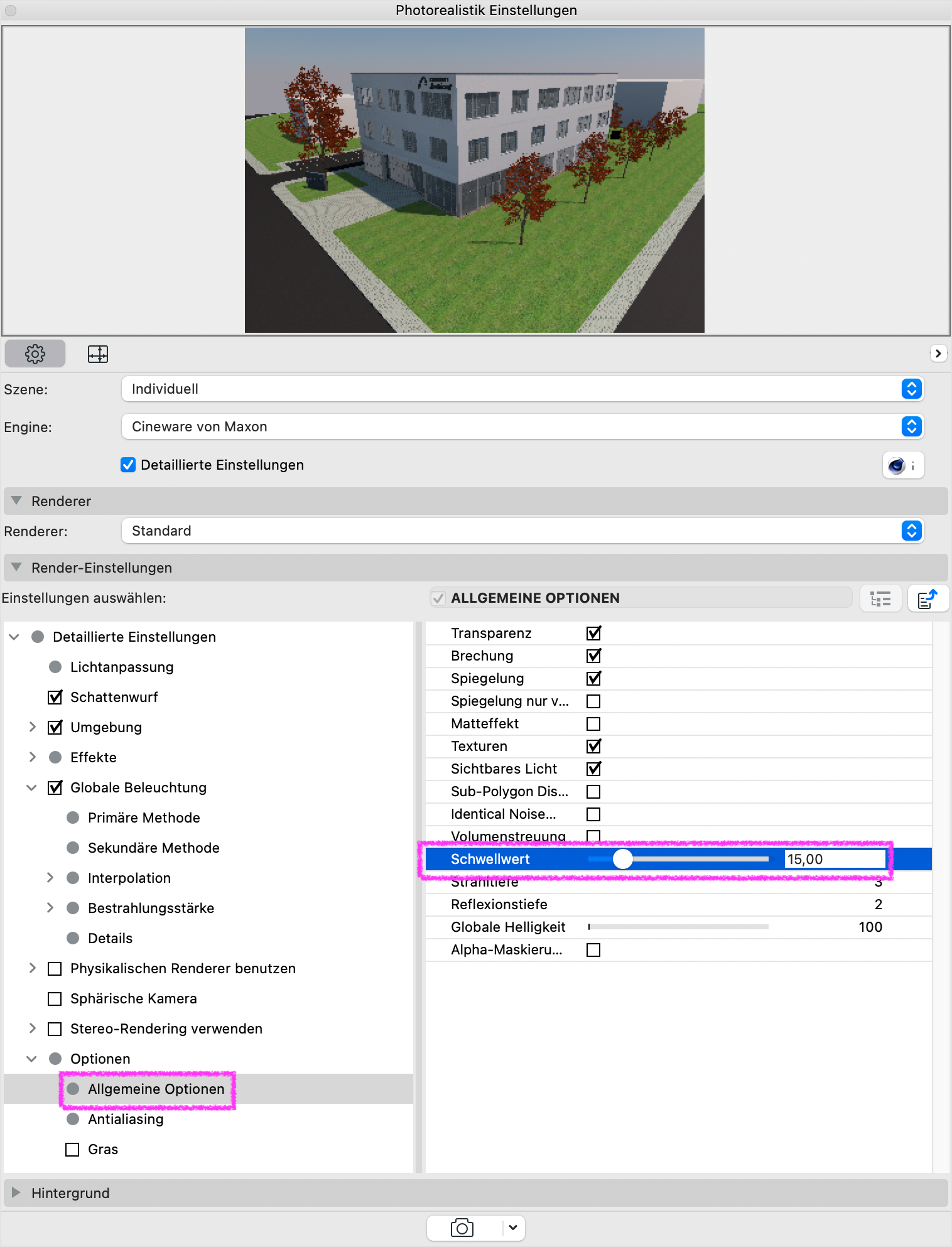

Es sollte auch sichergestellt werden, dass in den Photorealistik Einstellungen unter Globale Beleuchtung > Betrahlungswerte ein angemessener Wert für Glätten festgelegt ist. Dieser sollte auf stark oder 140 - 160 stehen. Zusätzlich sollte unter Optionen > Allgemeine Optionen der Schwellwert mit 15 festgelegt werden.
|
|
|

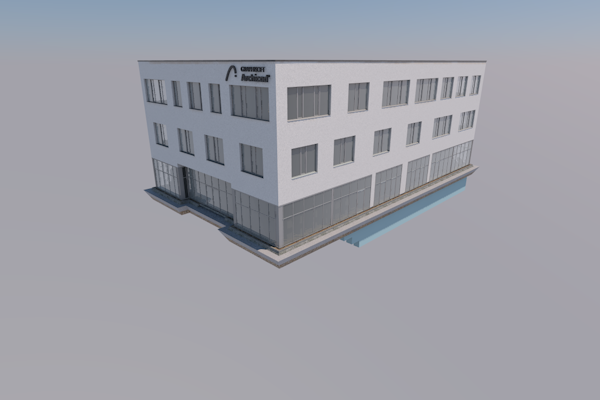

4. Einblenden von Umgebung

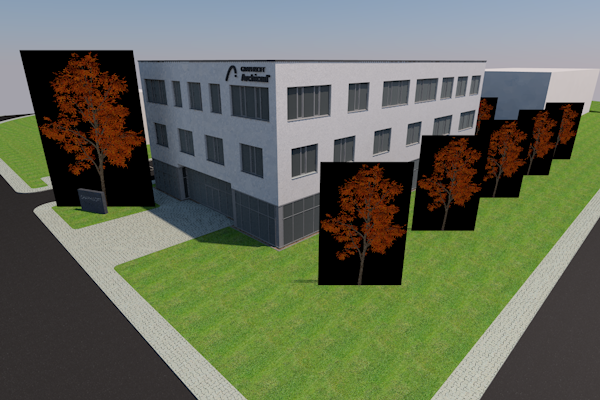

Die Umgebung muss eingeblendet werden, damit das Gebäudemodell nicht überblendet wird.
|
|
|
5. Sonnenstand prüfen

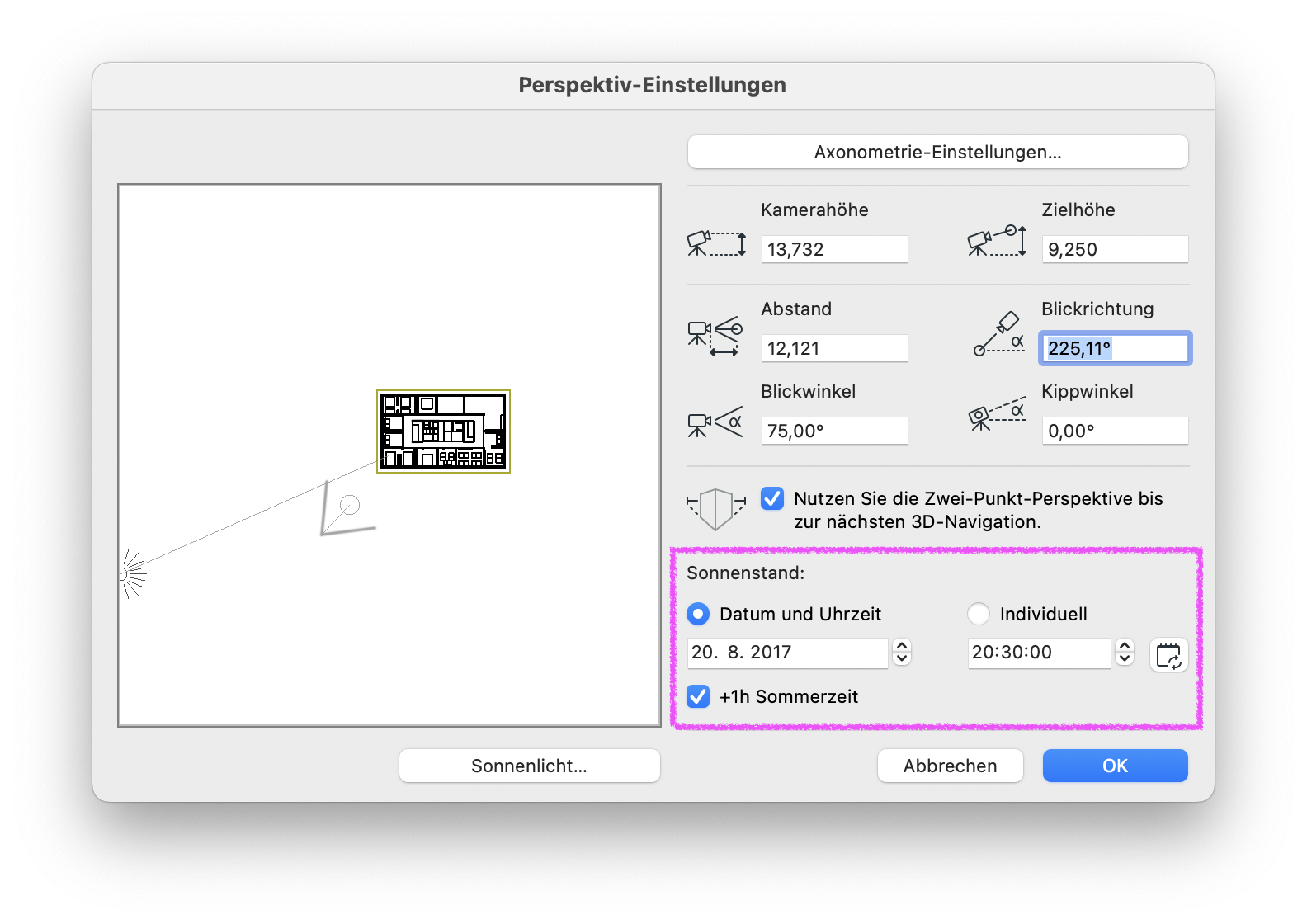

- Ansicht > 3D-Darstellungsmodus Standort & Projektionsart...

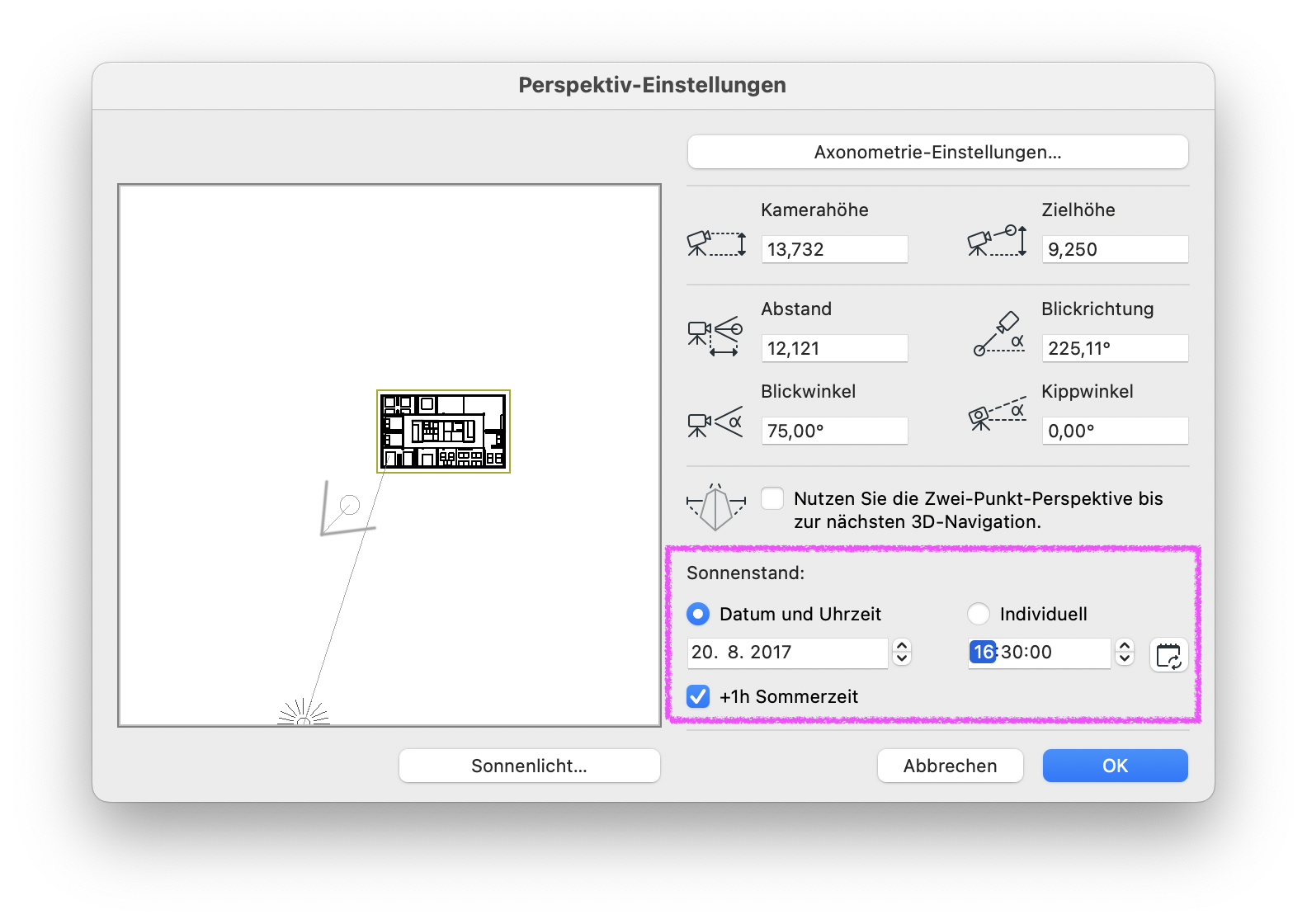

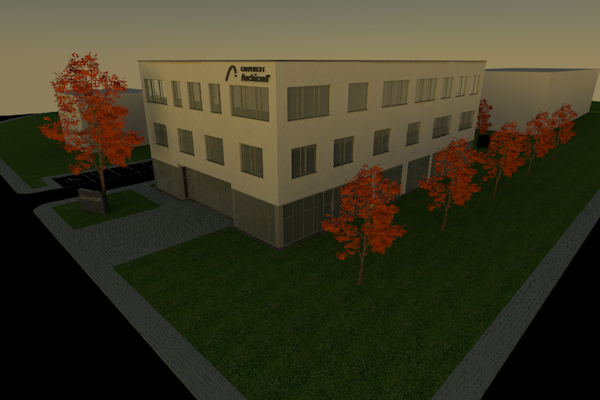

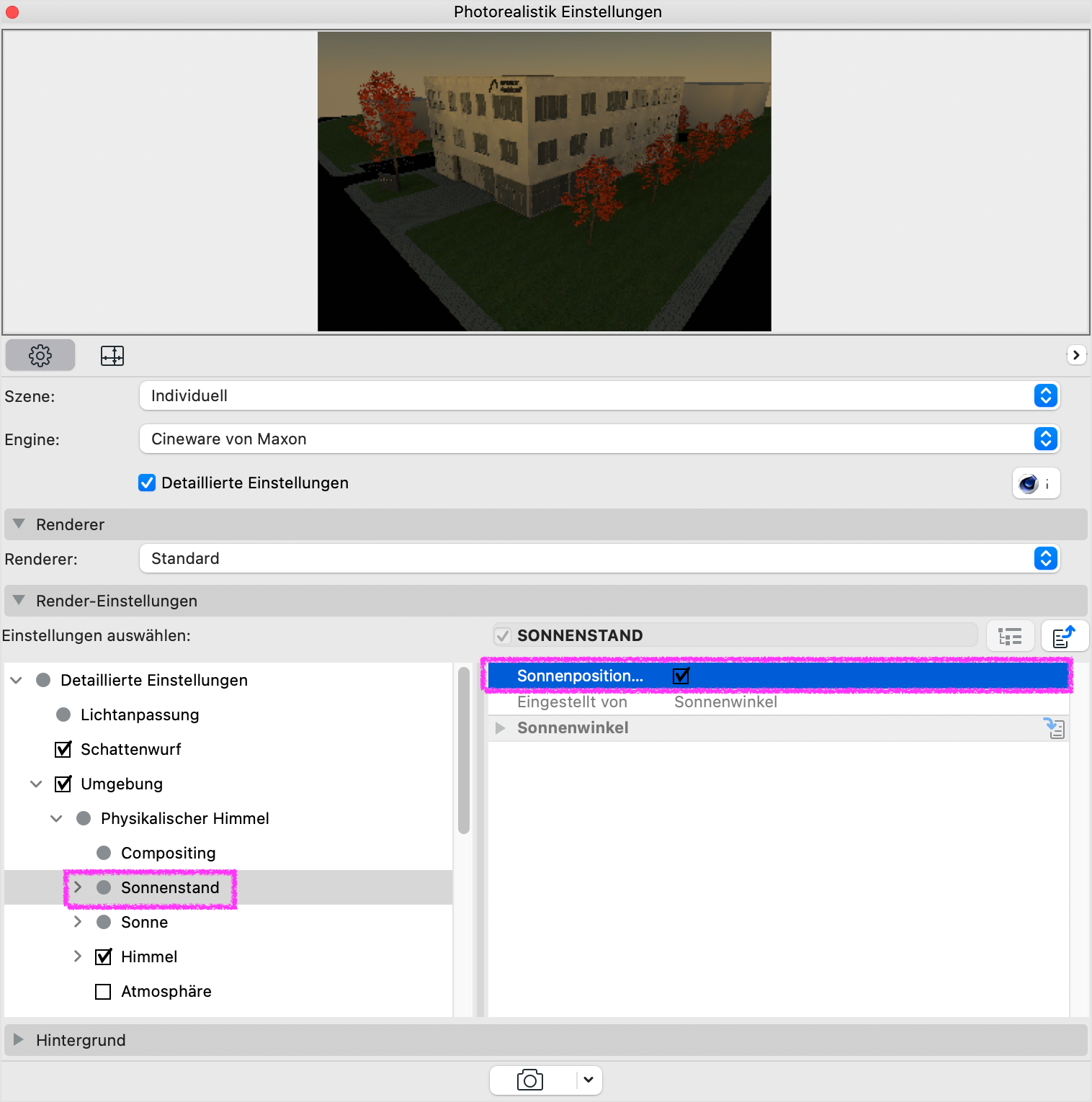

Der unter Standort & Projektionsart... eingestellte Sonnenstand, festgelegt durch Datum und Uhrzeit bzw. Individuell, kann auch die dynamische Skybox beeinflussen. Die dort festgelegte Sonnenstandposition kann zu Verfärbungen im Rendering führen, wenn in den Photorealistik Einstellungen unter Sonnenstand die Option Sonnenposition von Archicad nutzen aktiviert wurde.
|
|
|
Es muss dann unter Standort & Projektionsart... eine passende Uhrzeit, z. B. statt morgens oder abends ein Mittagszeitpunkt, gewählt werden.
|
|
|
