Problemstellung

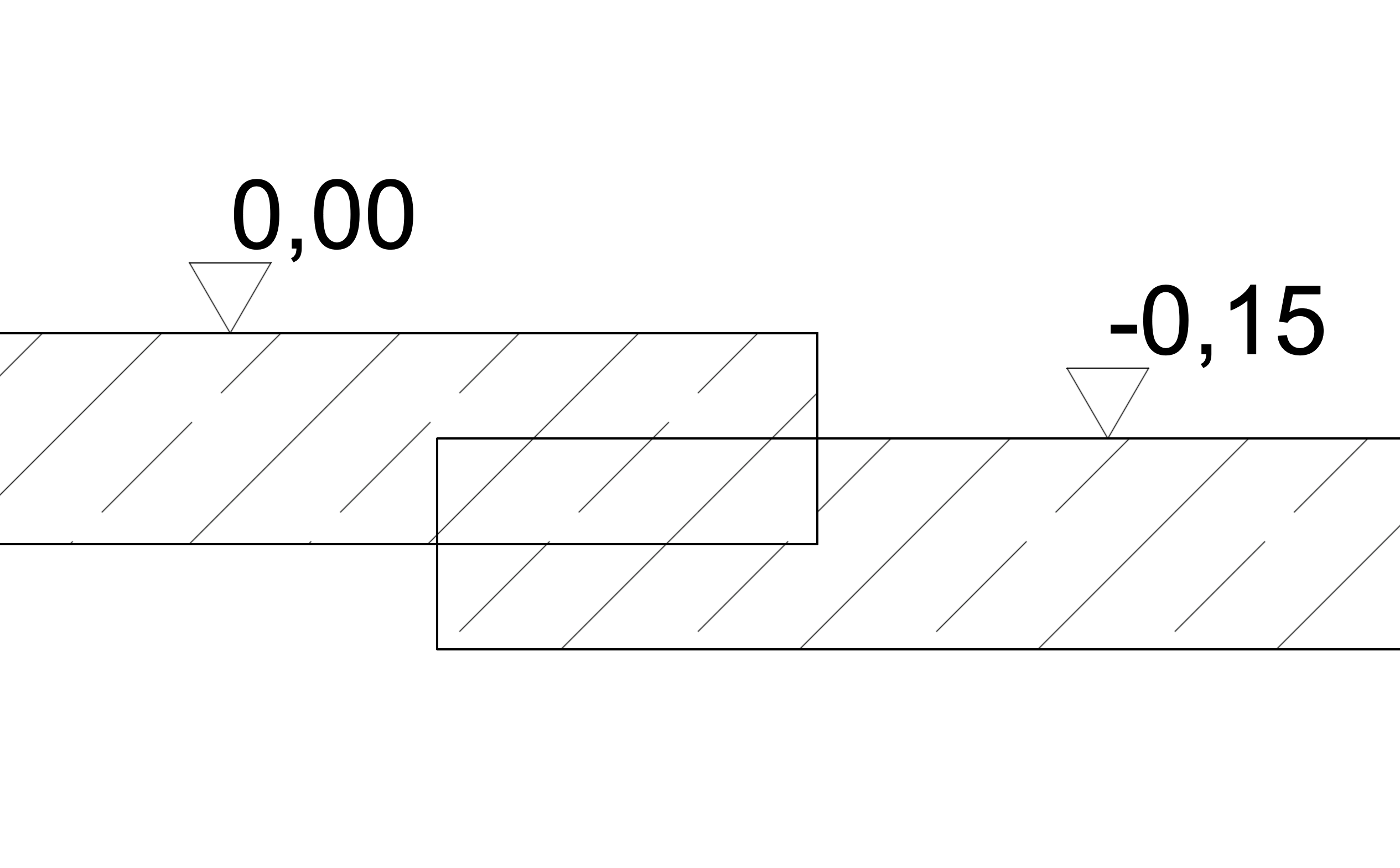

Es gibt Planungssituationen, in welchen Bauteile, wie z.B. Decken, in der Höhe versetzt zueinander liegen und sich in Teilbereichen überschneiden (z.B. bei einem Versatz der Bodenplatte).
Trotz identischer Baustoffe und demnach identischer Verschneidungsprioritäten der Baustoffe verbinden sich die Elemente nicht korrekt: Die geschnittenen Konturlinien werden im sich überschneidenden Bereich weiterhin dargestellt und lassen sich nicht ausblenden.
Troubleshooting
Solid Element-Befehle anwenden
Planung > Solid Element-Befehle...

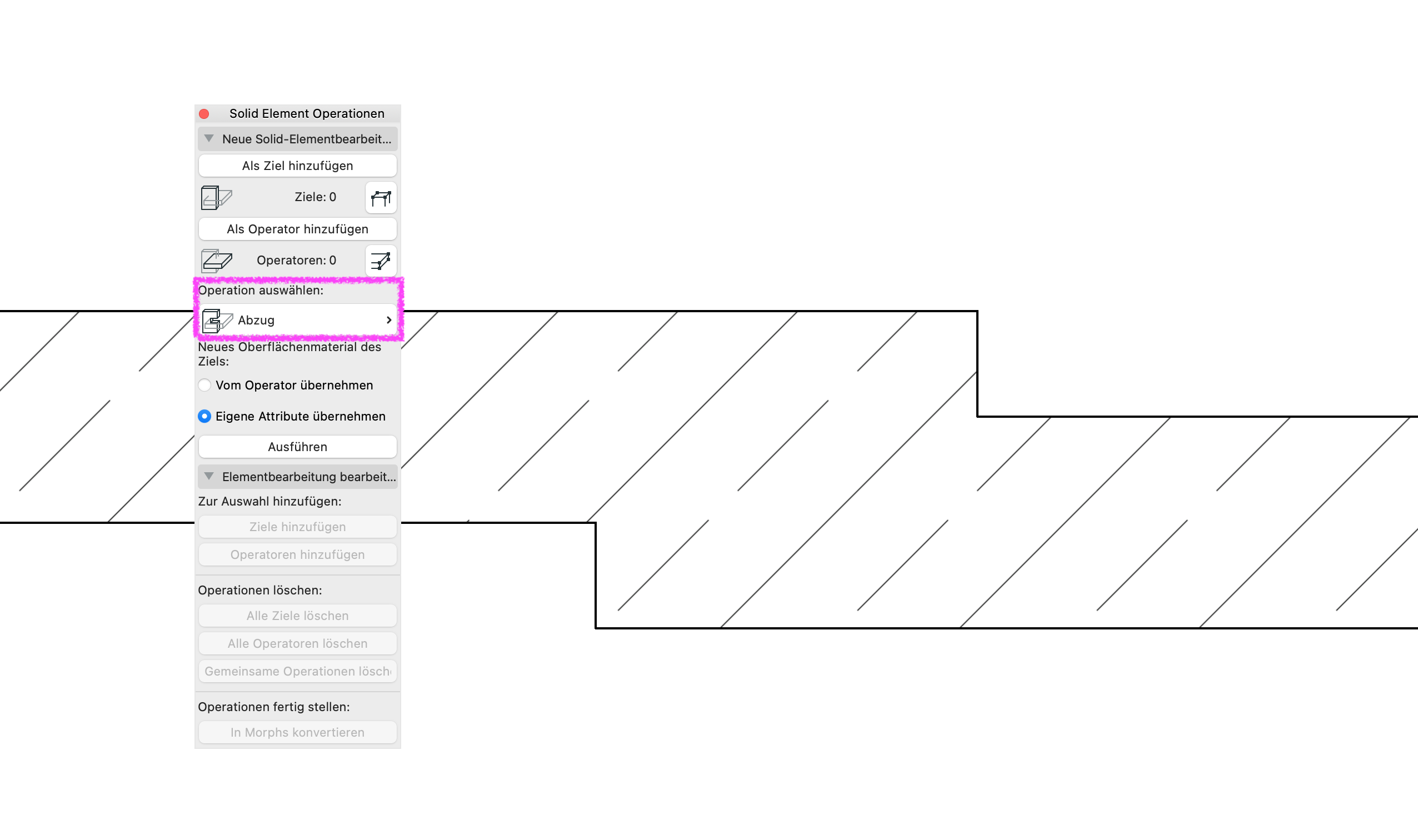

Sich überschneidende Elemente lassen sich nur korrekt verbinden, wenn der Befehl Solid Element-Befehle angewendet wird:
- das eine Element bzw. die eine Decke wird als Operator hinzugefügt.
- das andere Element bzw. die andere Decke wird als Ziel hinzugefügt.
- die Operation Abzug wird ausgewählt und mit Ausführen bestätigt.
