Problemstellung

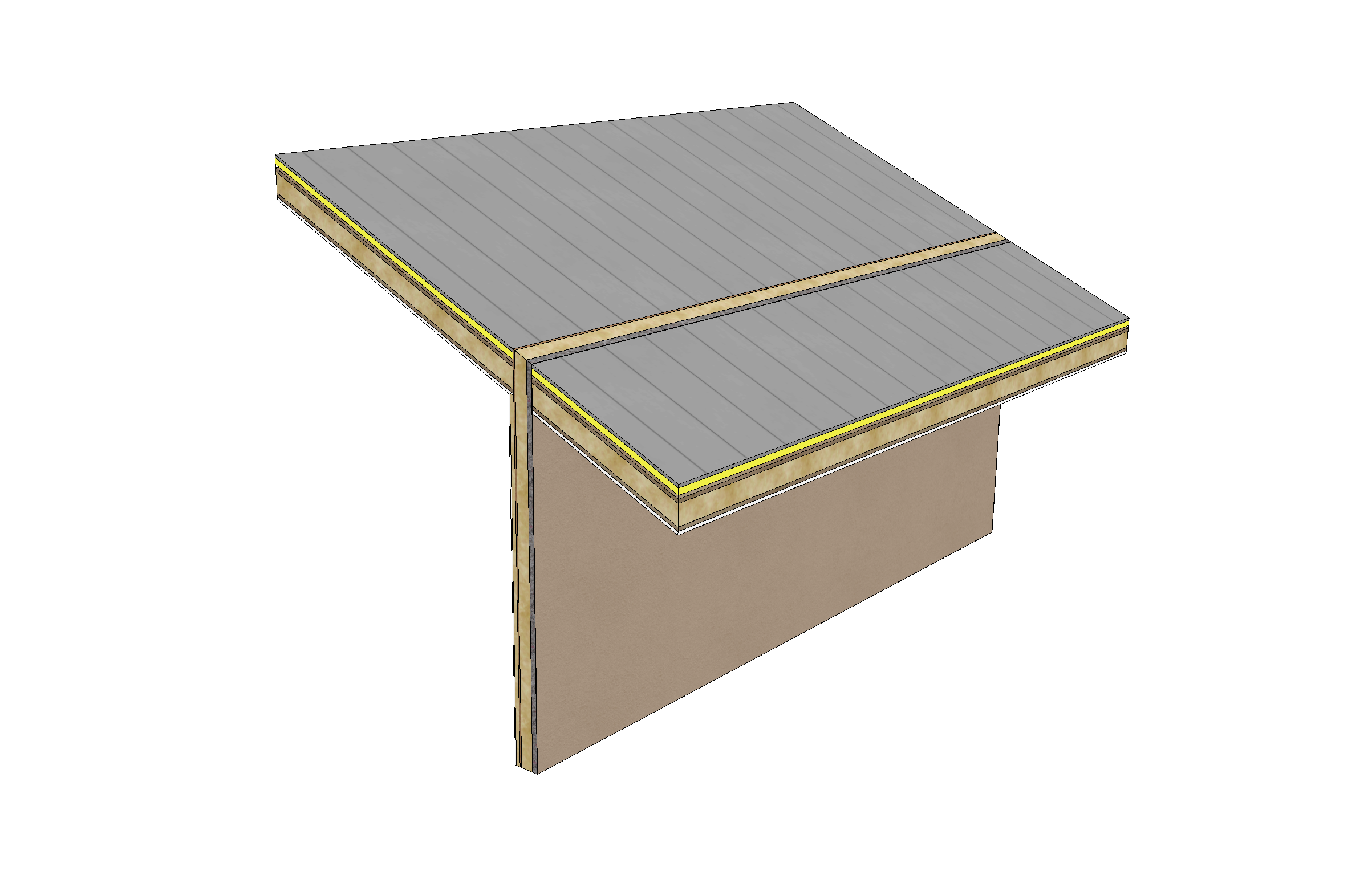

Die Bauteile verschneiden sich mit Dach falsch, z.B. stoßen durch den Dachaufbau hindurch und bilden sich mit ihren Baustoffen an der Oberseite des Daches ab.
Troubleshooting
Verschneidungsprioritäten der Baustoffe prüfen

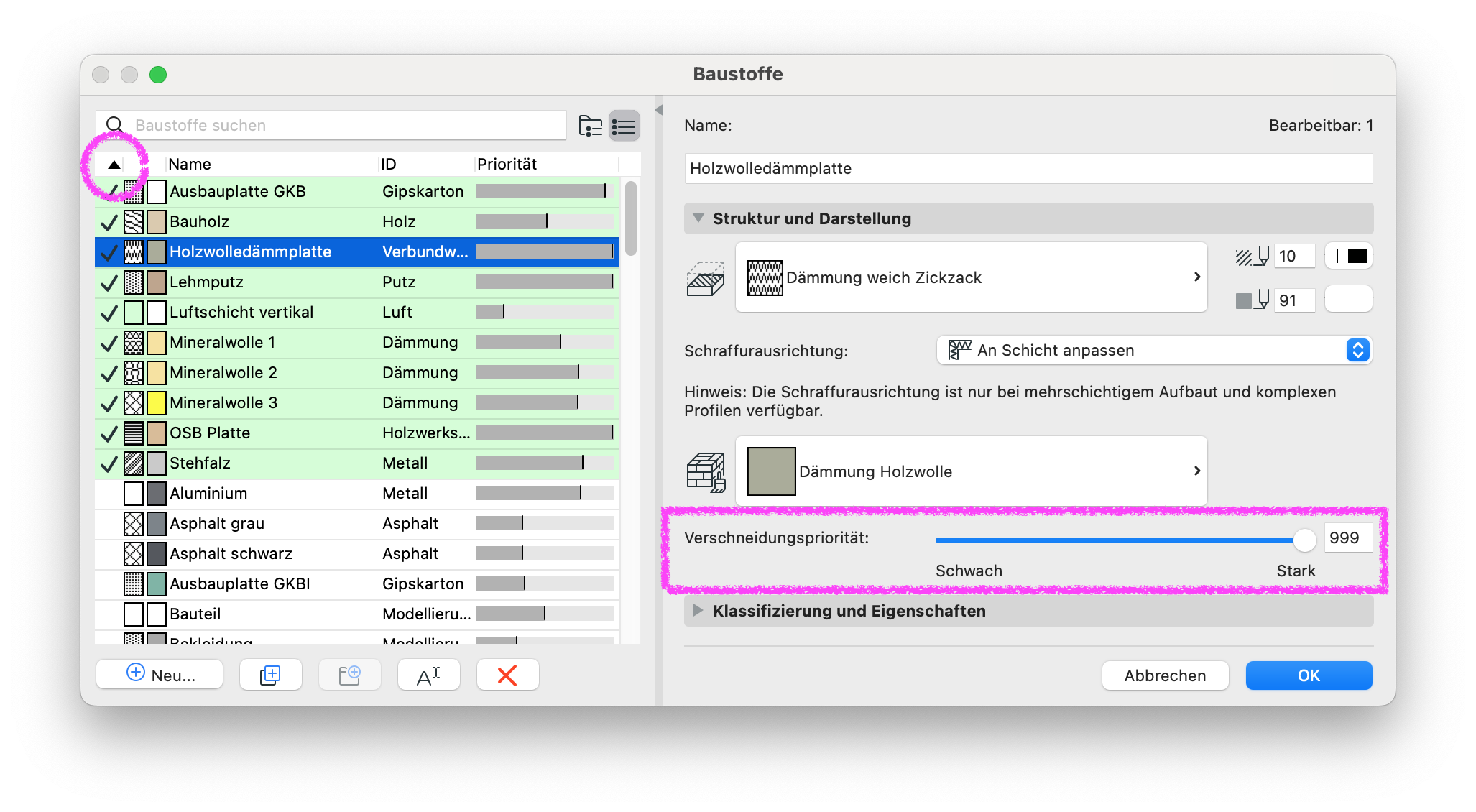

Optionen > Element-Attribute > Baustoffe...
-
Die Verschneidungsprioritäten aller Baustoffe, die den Schichten der einzelnen Bauteile (z.B. Wände und Dächer) zugeordnet sind, müssen geprüft werden.
- Die Verschneidungsprioritäten jener Baustoffe, die der Wand zugewiesen sind, müssen niedriger sein als für jene Baustoffe, die dem Dach zugewiesen sind (andernfalls haben die Baustoffe der Wand "Vorrang" und stoßen durch die niedriger-priorisierten Baustoffe des Daches hindurch).
Hinweis:
Mit einem Klick auf den schwarzen Pfeil im Baustoffe-Dialogfenster werden automatisch alle Baustoffe ganz oben angezeigt und farblich hervorgehoben, welche bei den markierten Elementen verwendet werden (im Vorfeld müssen die entsprechenden Elemente ausgewählt bzw. markiert werden).
