Problemstellung
Mit dem Stützen-Werkzeug ist eine Multisegment-Stütze erstellt. Die Segmente liegen jedoch stets zentrisch aufeinander und lassen sich nicht versetzt konstruieren.
Troubleshooting

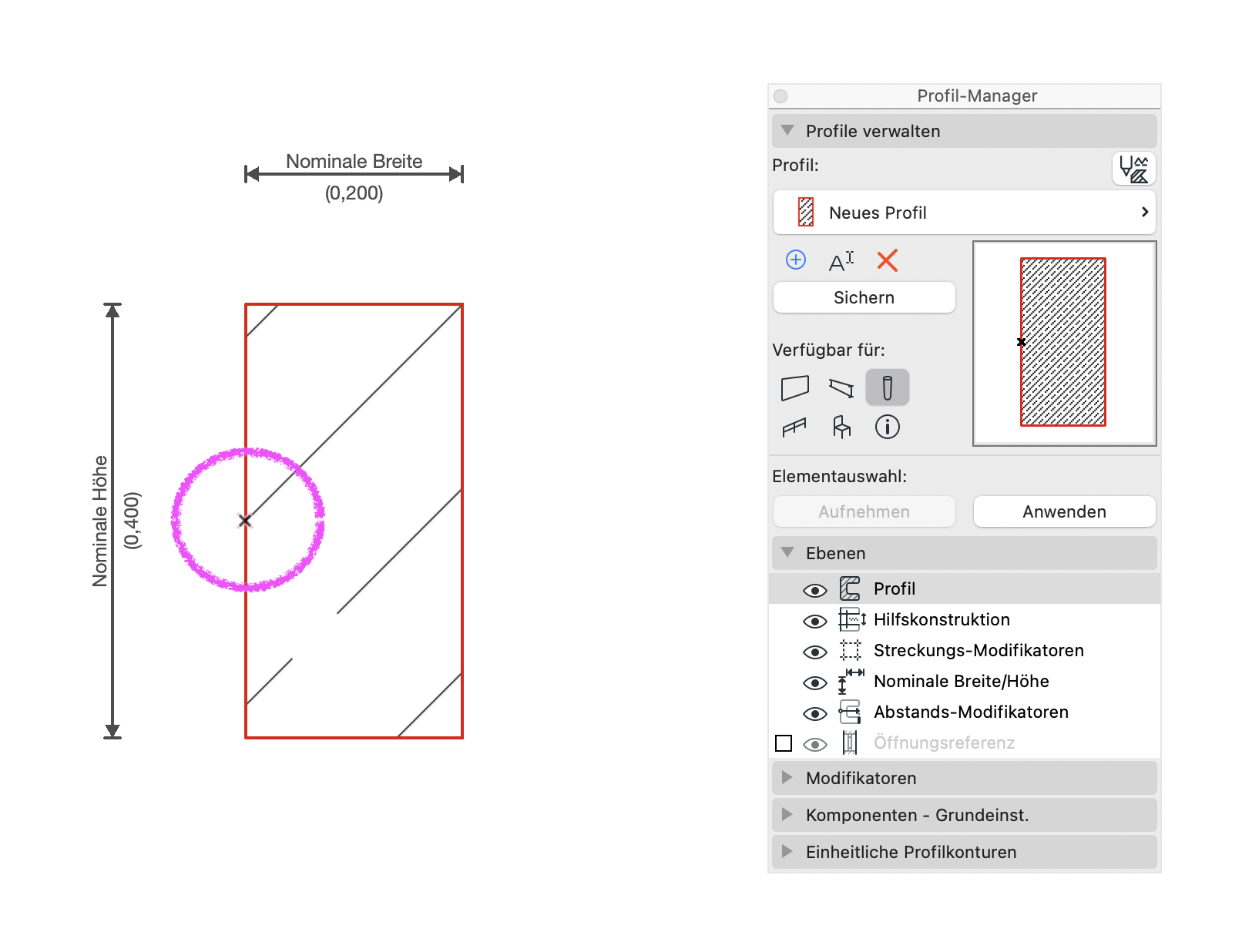

1. Neues Profil erstellen und mit Abstand zum Profilursprung arbeiten
- Optionen > Element-Attribute > Profil-Manager...
Gewünschtes Segment-Profil im Profil-Manager erstellen und die Schraffur in dem passenden, gewünschten Abstand zum Profilursprung ausrichten.
Hinweis:

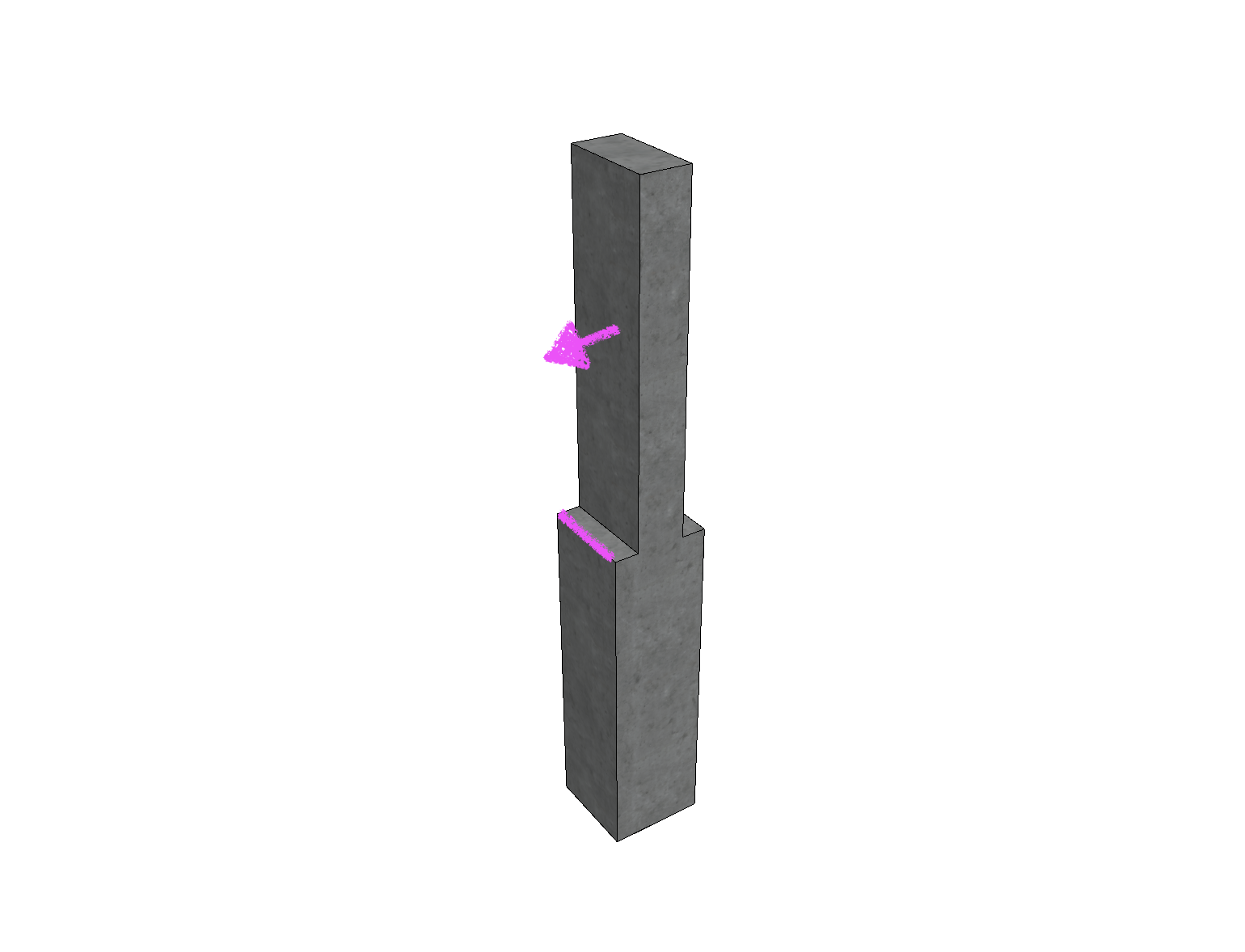

Mit dem entspr. Abstand der Schraffur zum Profilursprung kann die Ausrichtung in x- und y-Richtung des Profils bzw. des Stützensegmentes (siehe Schritt 2) justiert werden.

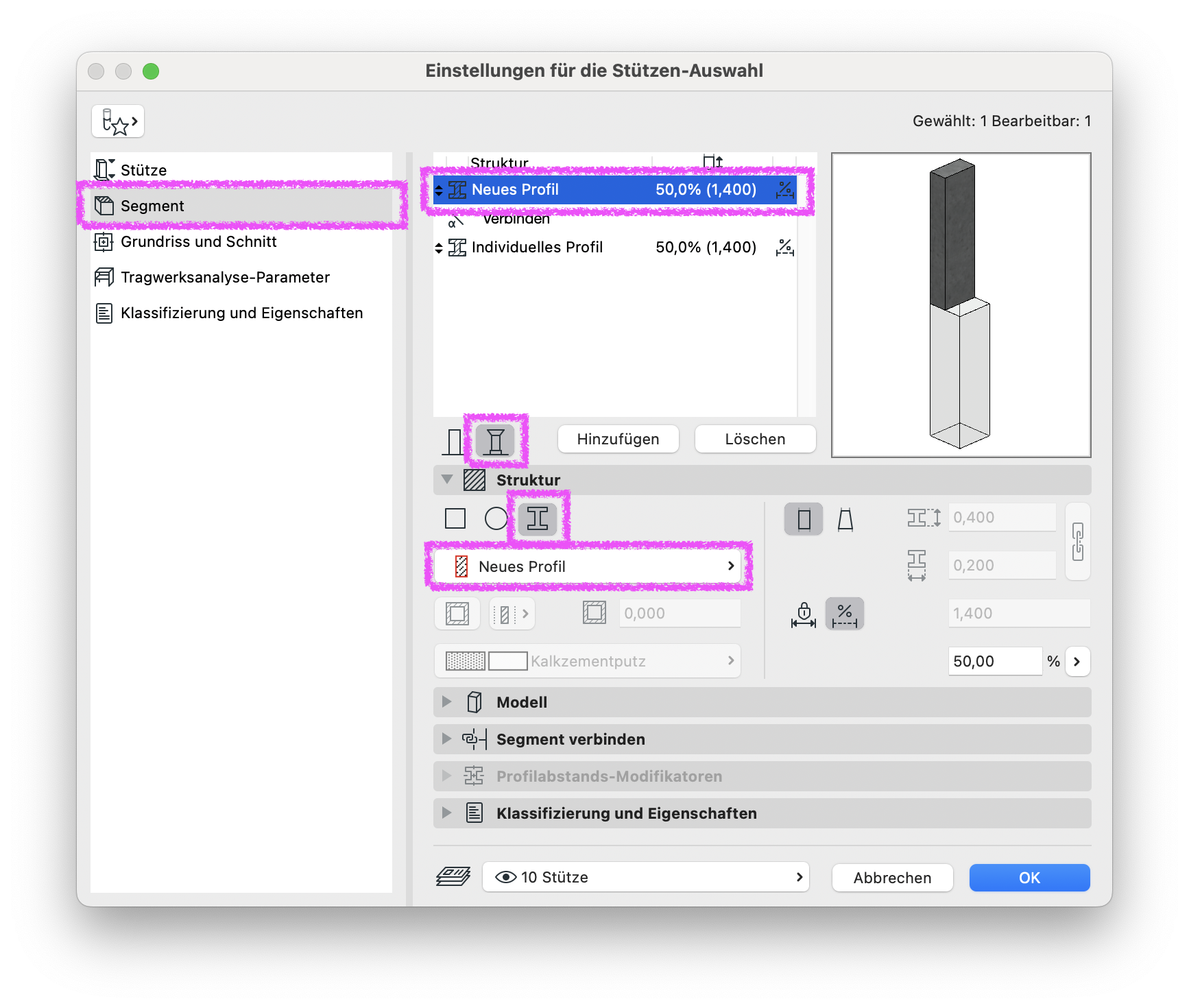

2. Profil als Segment für die Stütze einstellen
- Einstellungen für die Stützen-Auswahl > Segment > Struktur
Das neue, erstellte Profil muss als Segment eingestellt werden.
