Problemstellung
Ein Fassaden-Zubehör, wie beispielsweise eine Sonnenblende, ein Dekorationselement oder ein Vordach -,das durch Profile mit der Fassade verbunden ist, lässt sich nicht konstruieren bzw. an der Fassade platzieren.
Troubleshooting
1. Fassaden-Bearbeitungsmodus im 3D-Fenster öffnen

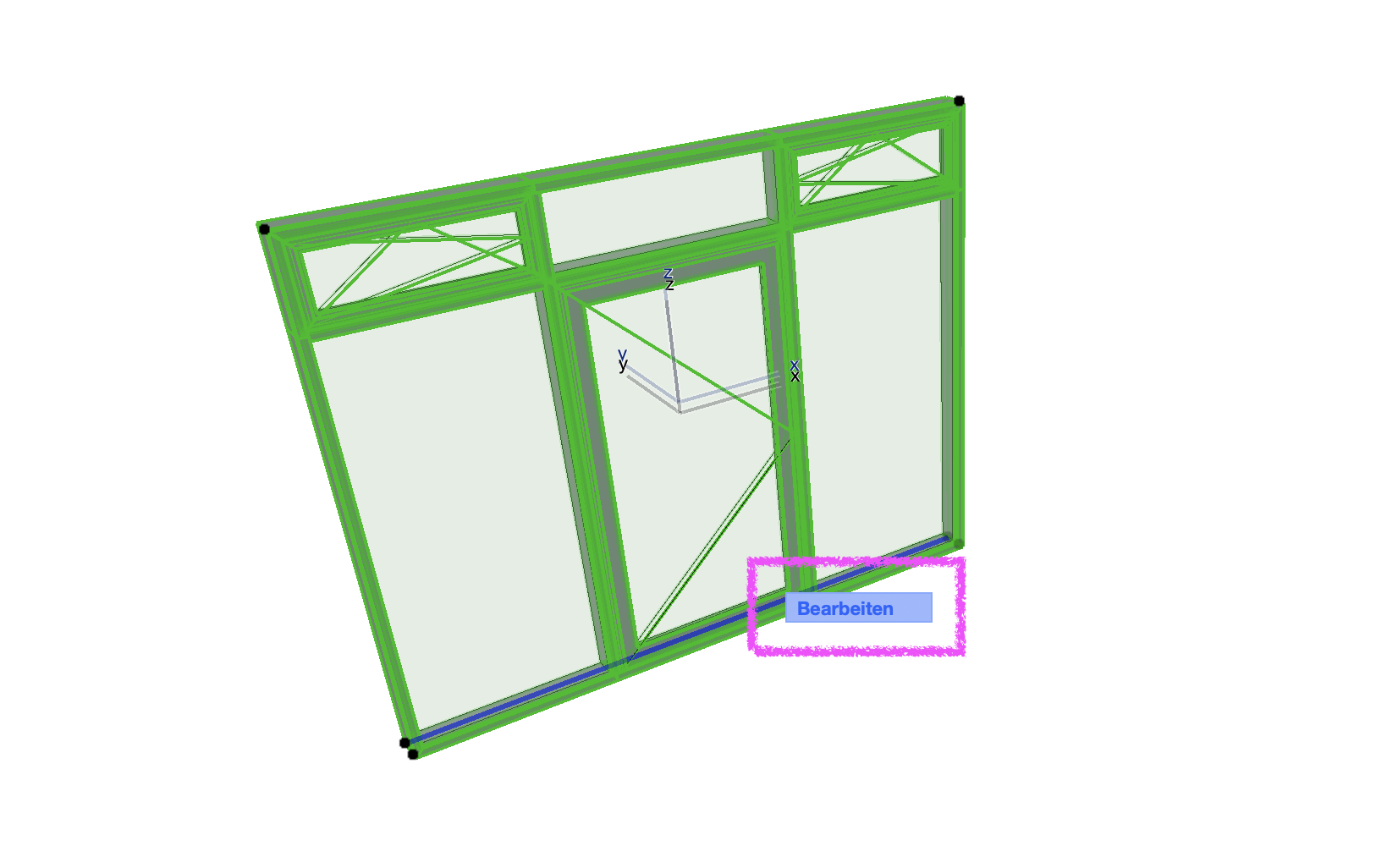

Fassade im 3d-Fenster auswählen > auf das Button Bearbeiten klicken
2. Fassaden-Zubehör im 3D-Bearbeitungsmodus zeichnen bzw. platzieren
Zubehör-Werkzeug aktivieren und die Zubehör-Einstellungen verwenden zum Definieren des Element-Typs, z.B. Sonnenschutz, oder der Zubehör-Klasse.

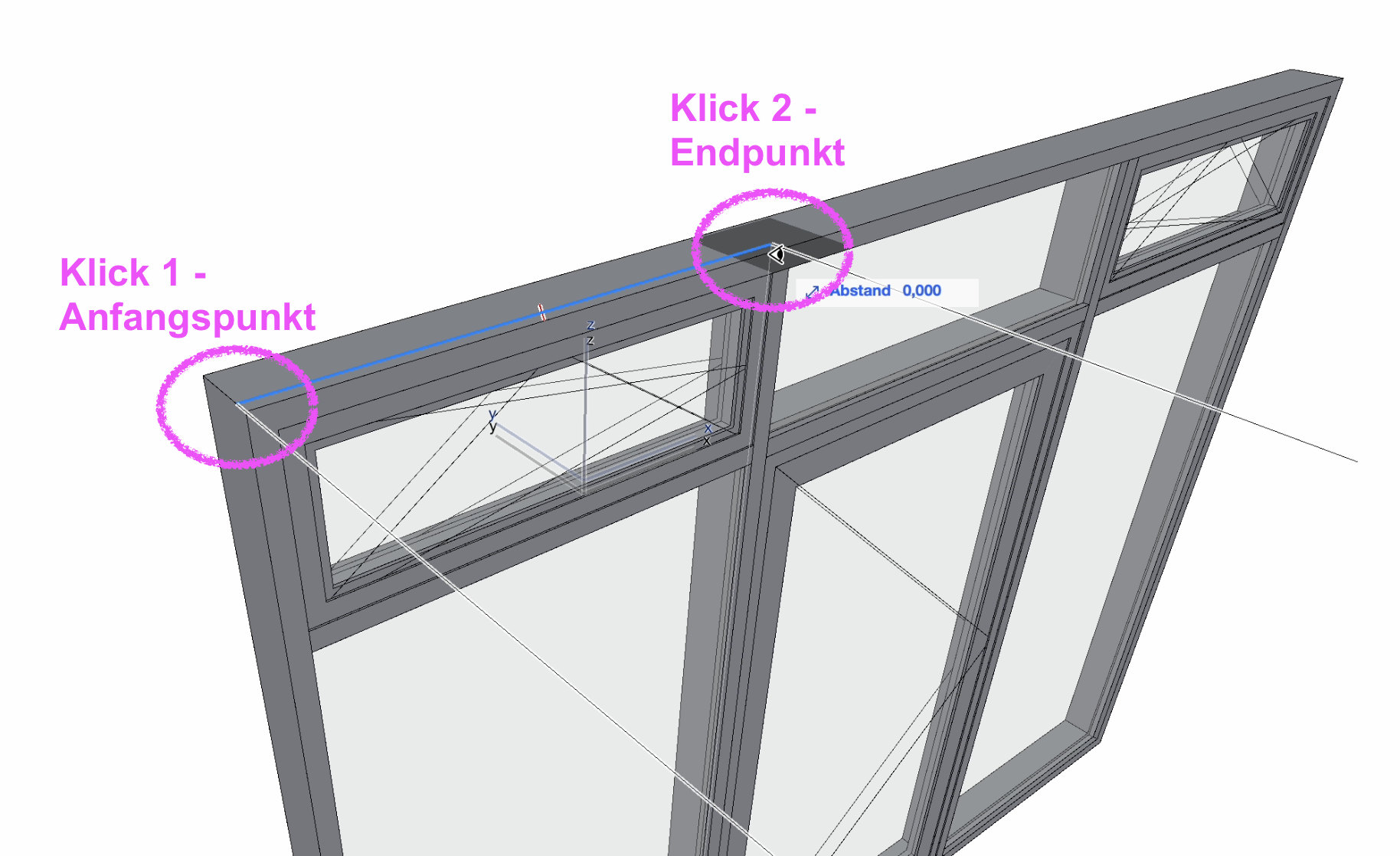

Auf ein Profil oder einen Profil-Endpunkt der Fassade klicken und Zubehör mit Klicks für den Anfangs- und Endpunkt aufziehen. In diesem Zuge mit dem erscheinenden Augen-Cursor (nach dem 2. Klick auf dem Endpunkt) die Öffnungsrichtung bestimmen.
Hinweis:
Wenn eine Zubehörkomponente im Bearbeitungsmodus ausgewählt wird, können die Zubehörauswahl-Einstellungen geöffnet und verändert werden, die Zubehörkomponente auf ein anderes Profil gezogen werden (nur 3D-Bearbeitungmodus), das Zubehör an die gegenüberliegenden Seite der Fassade gespiegelt und die Zubehörkomponente gelöscht werden.
