Problemstellung
Nach der Migration einer Archicad-Datei zu einer neueren Archicad Version werden im 3D die selbsterstellten Elemente nicht angezeigt. Im 2D werden die Objekte dargestellt.

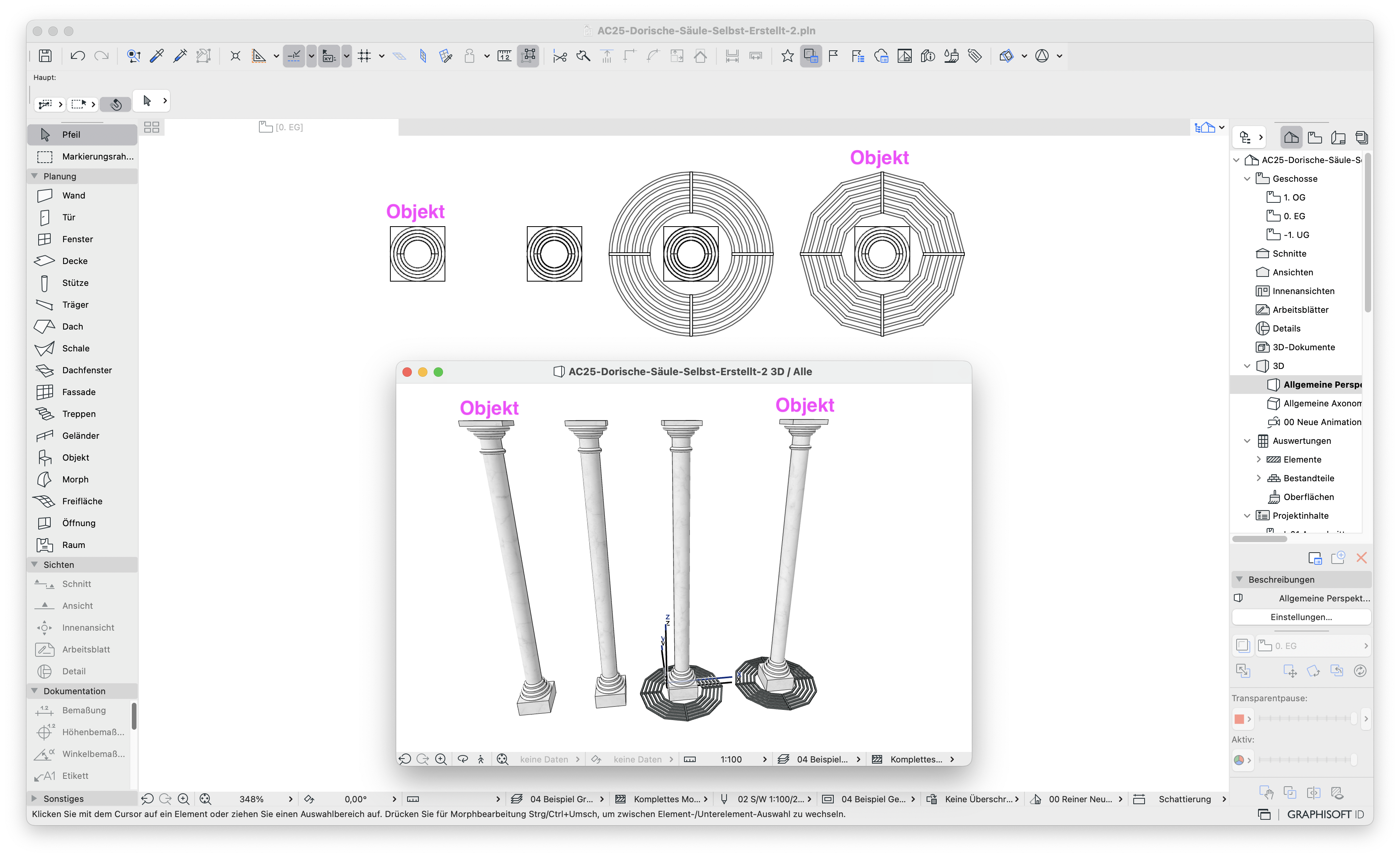

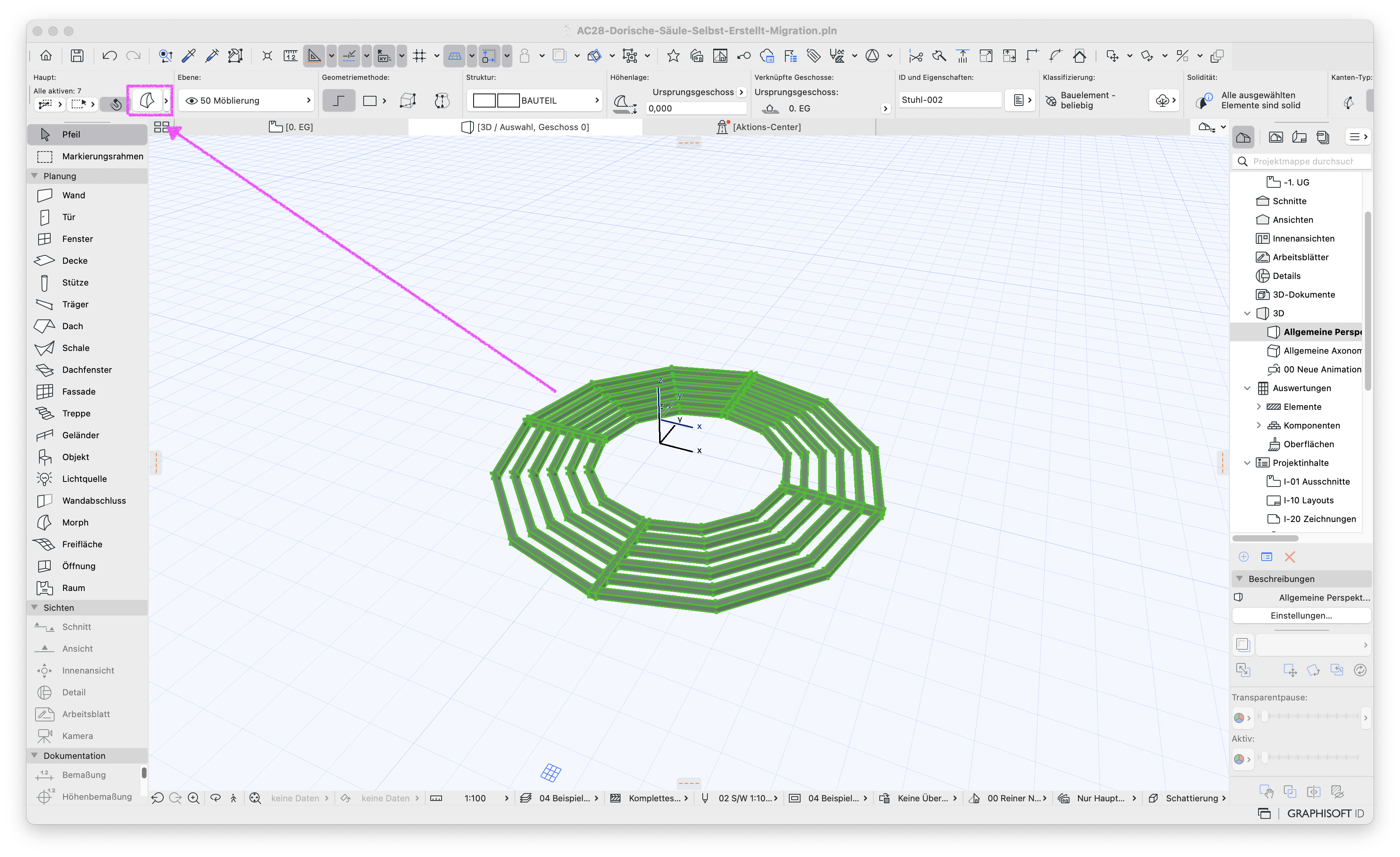

Vor der Migration in alter Archicad Version |

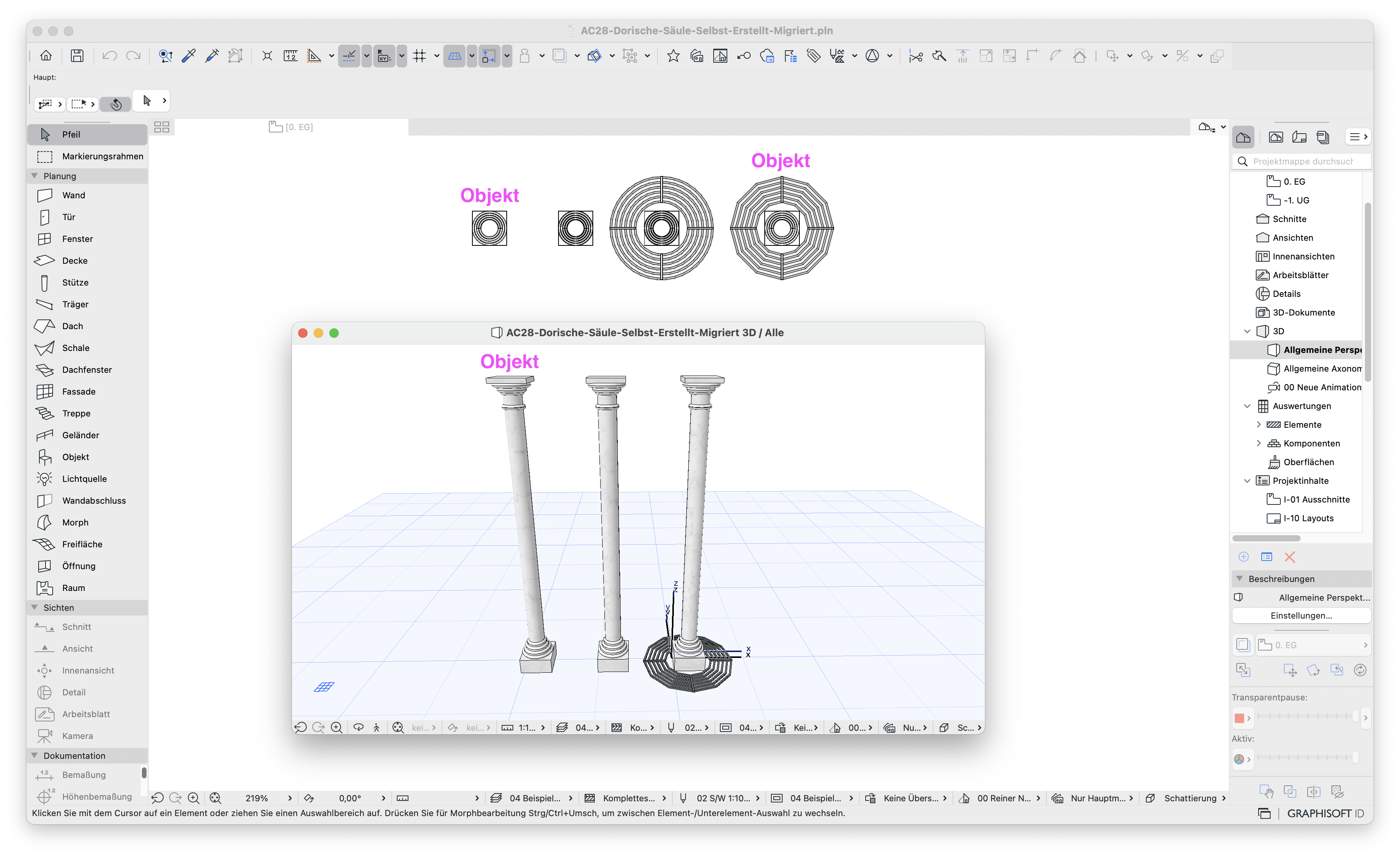

Nach der Migration in neuer Archicad Version |

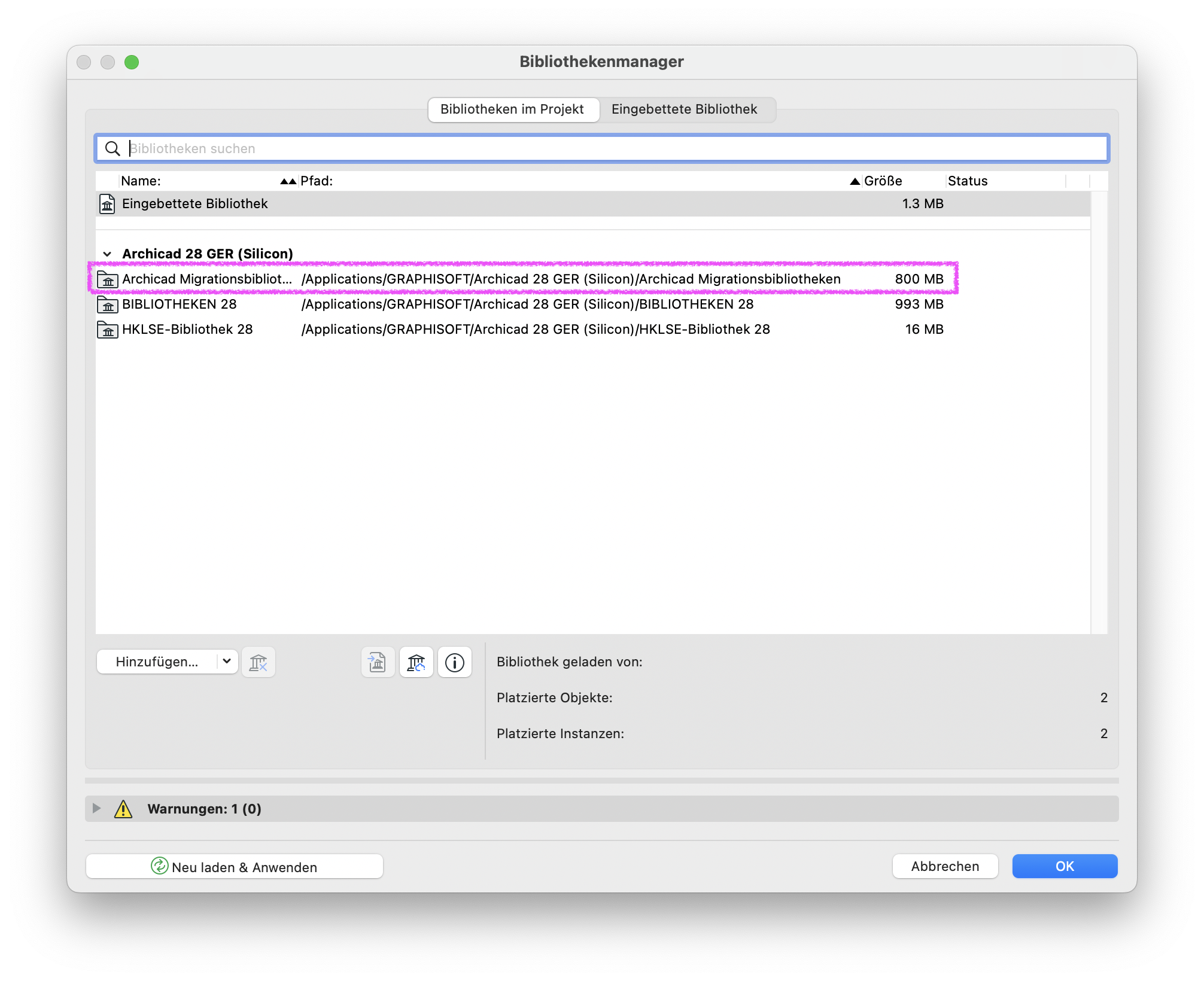

In dem Bibliothekenmanager ist jedoch der komplette Archicad Migrationsbibliotheken Ordner geladen.

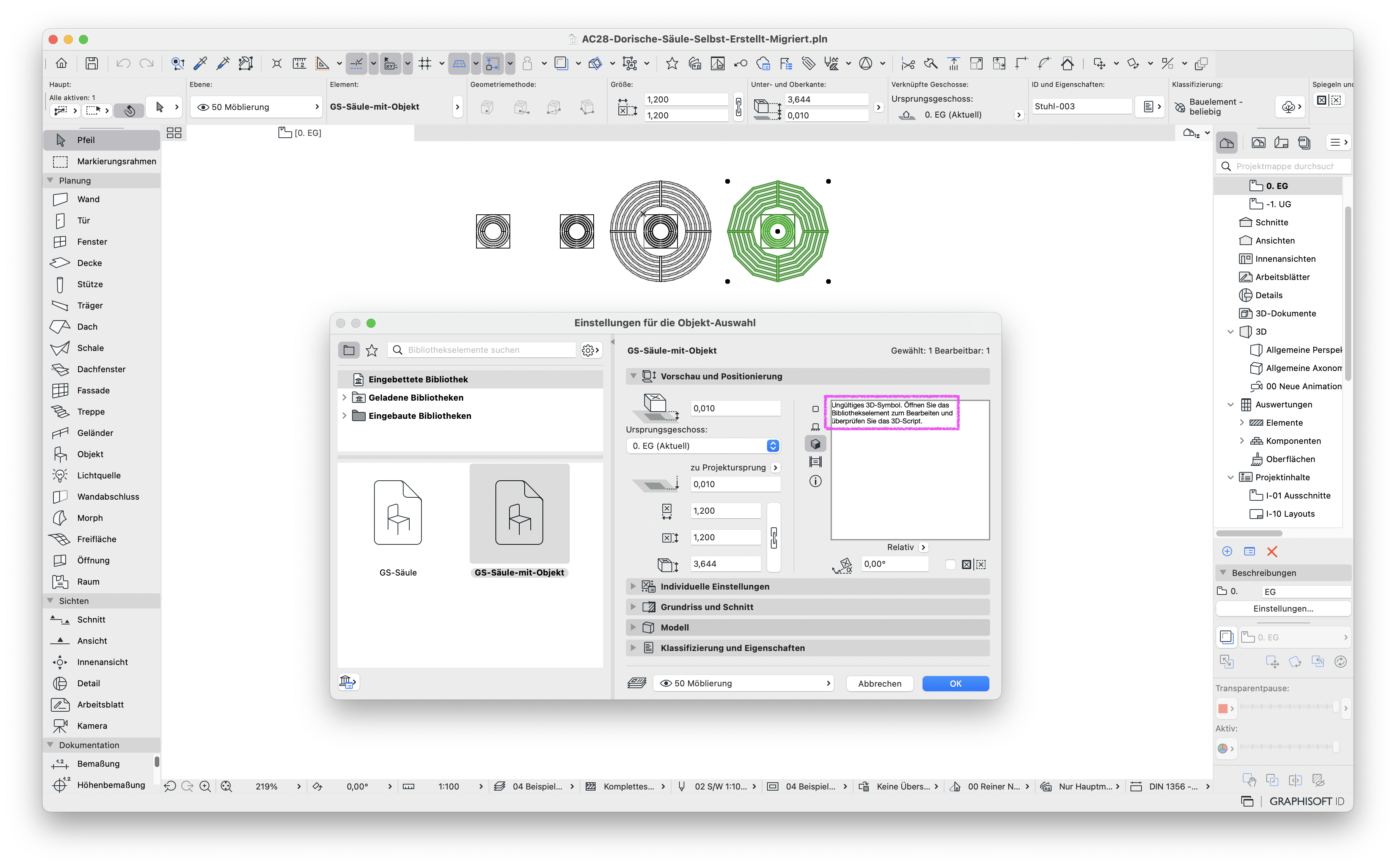

Wenn die Einstellungen der betroffenen Objekte geöffnet werden, dann fehlt für das 3D die Objekt-Vorschau. Zusätzlich wird darauf hingewiesen, dass das Script für das 3D überprüft werden soll.
Troubleshooting
1. Bibliothek der entsprechenden Archicad Version laden

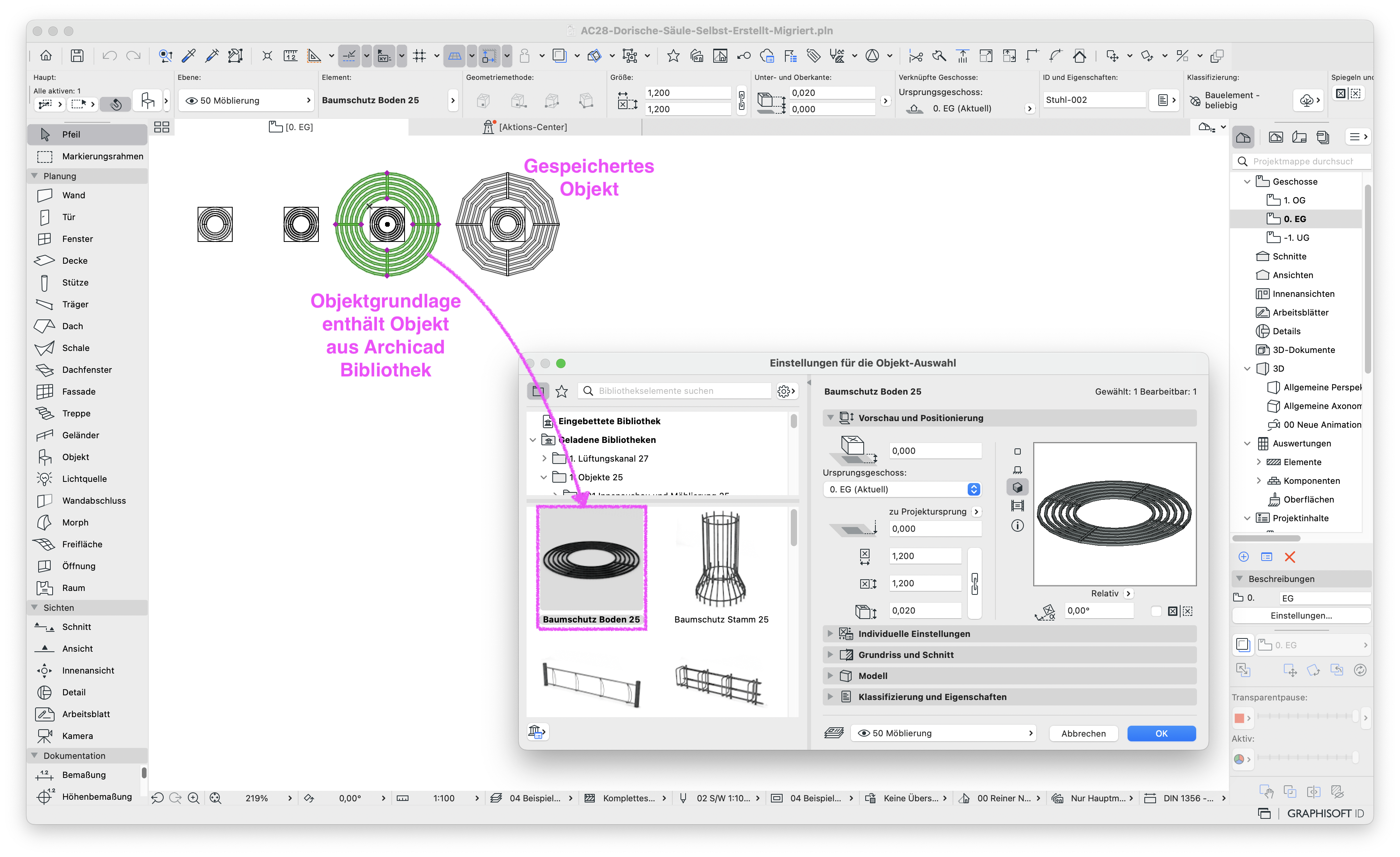

Wenn selbsterstellte Objekte zu einer neueren Archicad Version übertragen werden, gibt es verschiedene Punkte zu berücksichtigen. Wurden Objektinhalte aus der Bibliothek zur Erstellung von Objekten in einer Archicad Version verwendet werden, kann dies zu einem Scriptfehler bei der Migration führen. Die Ursache liegt daran, dass Archicad zum Anzeigen der selbsterstellten Objekte die passende Bibliothek, welche für die Erstellung der Objekte genutzt wurde, benötigt.
- Ablage > Bibliotheken und Objekte > Bibliothekenmanager

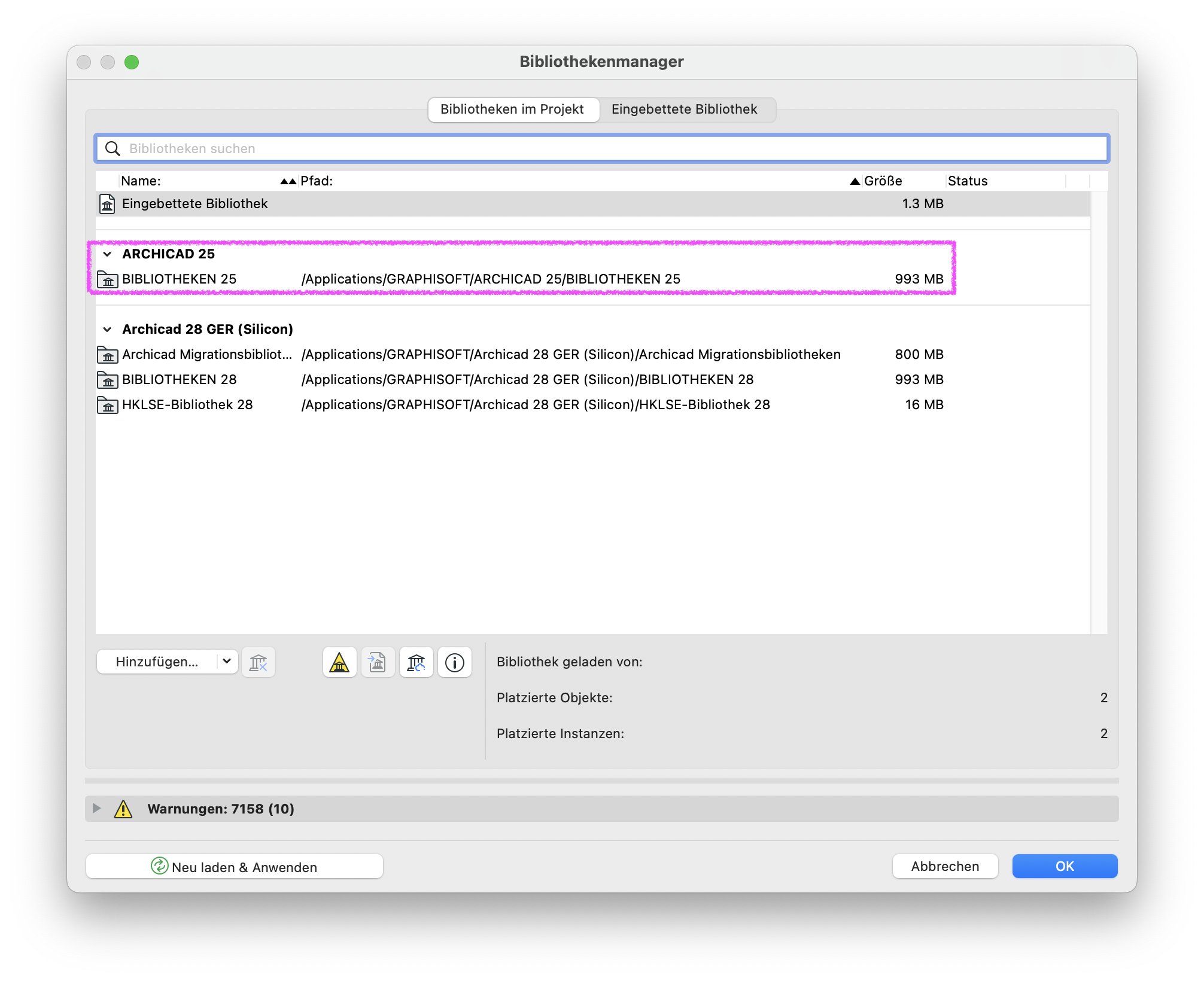

Wenn beispielsweise ein Objekt mit Objekten aus der Archicad 25 Bibliothek BIBLIOTHEKEN 25 erstellt und anschließend platziert wurden, dann benötigt Archicad 28 auch diese Bibliothek, um die Objekte anzeigen zu können. Die entsprechende Bibliothek muss im Bibliothekenmanager hinzugefügt werden.

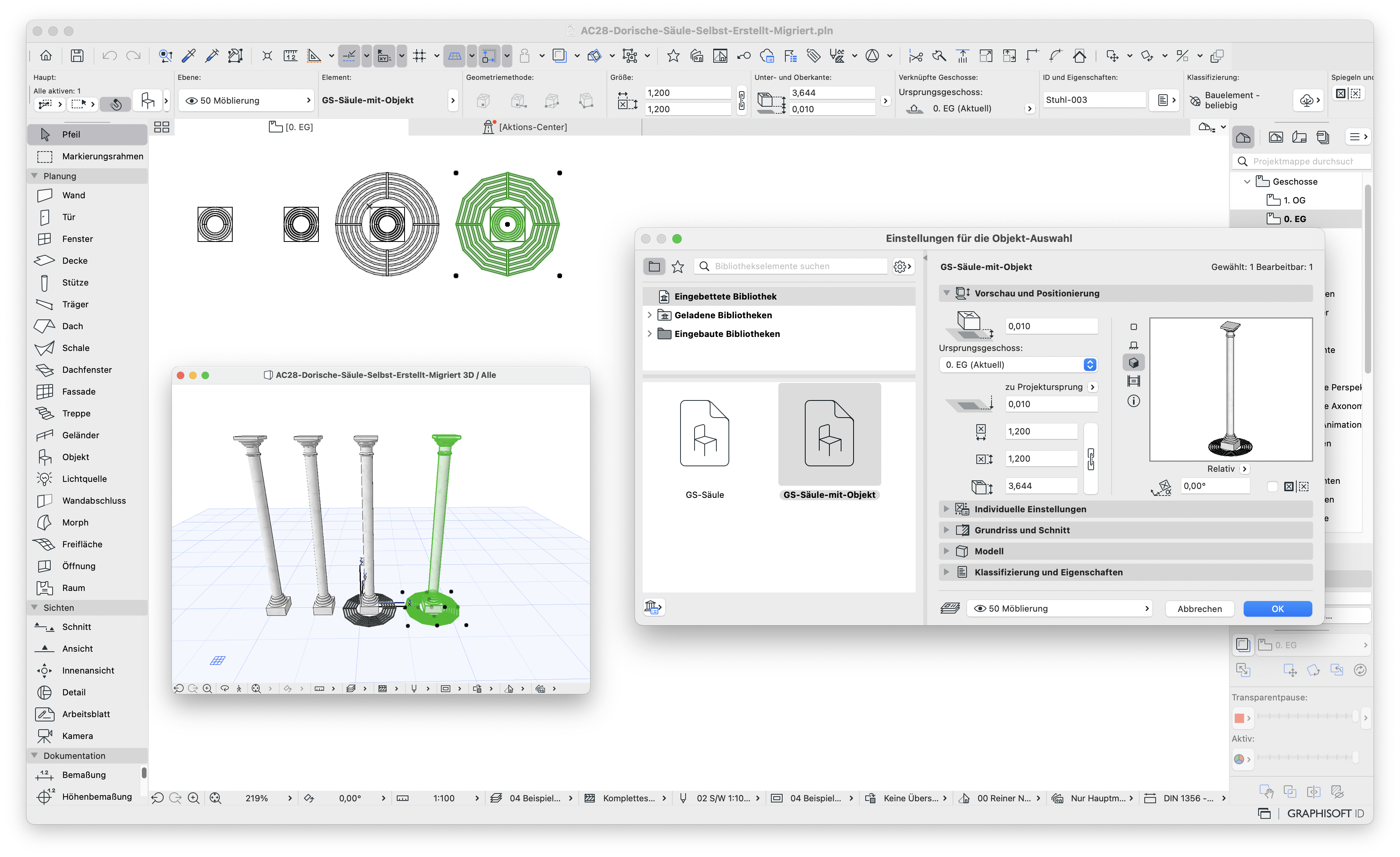

Nachdem die entsprechende Bibliothek hinzugefügt wurde, kann Archicad die selbsterstellten Elemente auch wieder anzeigen.
Hinweis:
Wenn die Archicad Datei als Archicad Archiv Projekt (.pla) abgespeichert wird, sind alle verwendeten Bibliothekselemente in der Datei eingebettet und können aus dem Archiv geladen werden.
2. Keine versionsspezifischen Objekte nutzen
Alternativ kann die Grundlage der Objekte durch Elemente ersetzt werden, die nicht abhängig von bestimmten Bibliotheken sind. Es sollten somit keine versionsspezifischen Objekte in selbsterstellten Objekten verwendet werden. Stattdessen können elementspezifische Elemente, wie Wände, Decken oder Morphs, verwendet werden.
Hinweis:

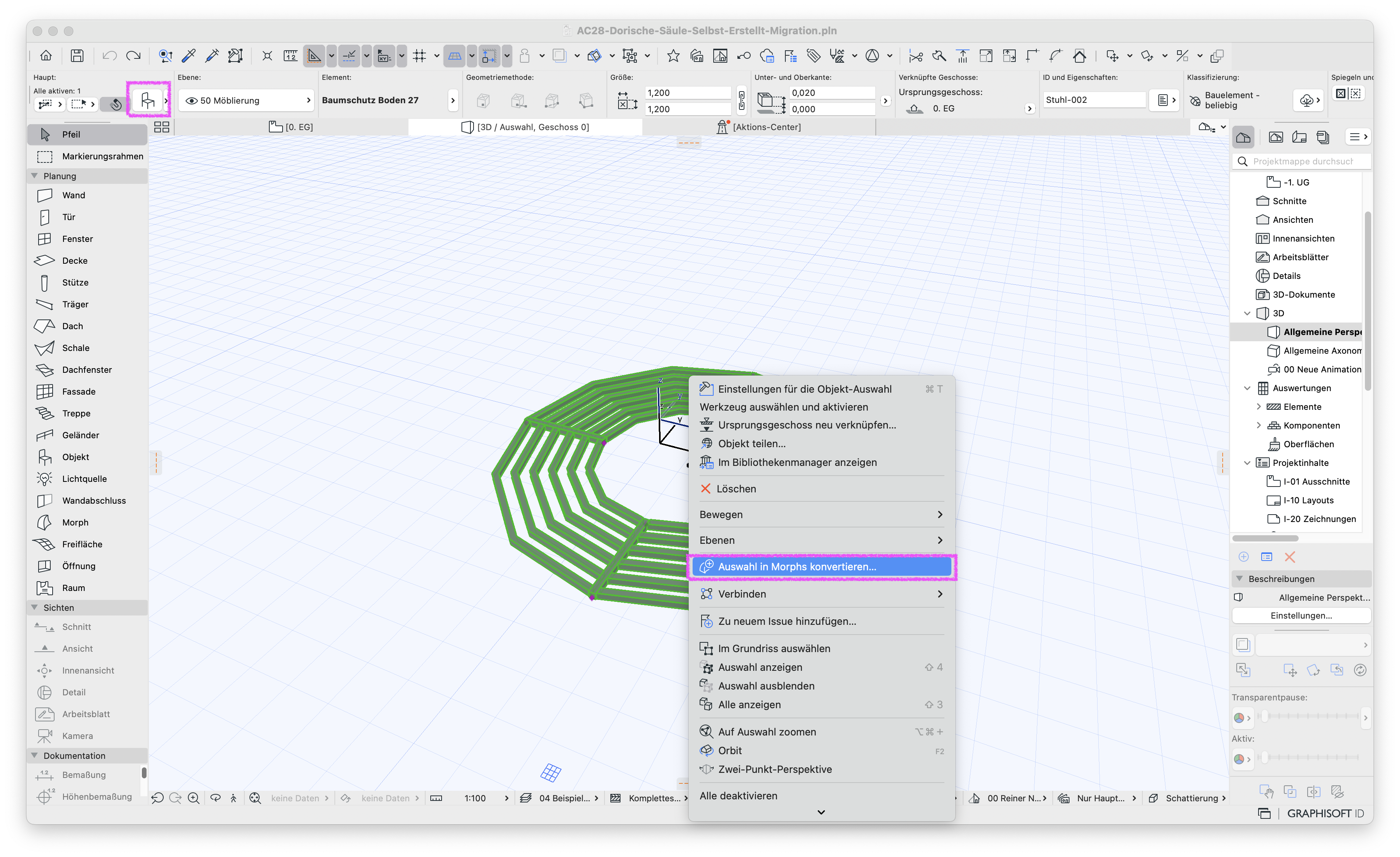

Objekte können zu Morphs umgewandelt werden.
3. Script anpassen
Selbsterstellte Objekte können auch durch eine Script Anpassung migriert werden. Hierzu muss in der ursprünglichen Archicad Version in der die betroffene Datei erstellt wurde verwendet werden.
- Ablage > Bibliotheken und Objekte > Objekt öffnen
- Das Objekt muss im Grundriss ausgewählt werden.
- Objekt öffnen
- 3D-Script auswählen
- Strg+F bzw. Cmd+F betätigen
- Im Textsuche Feld unter Punkt Nach welchem Text soll gesucht werden? muss den Text 25 eingegeben werden
- Ersetzen durch den Text muss mit den Text 28 ausgefüllt werden.
- Das Objekt muss danach erneut gespeichert werden.
Hinweis:
Die Versionszahlen sind je nach verwendeter Archicad Version anzupassen.
