Problemstellung

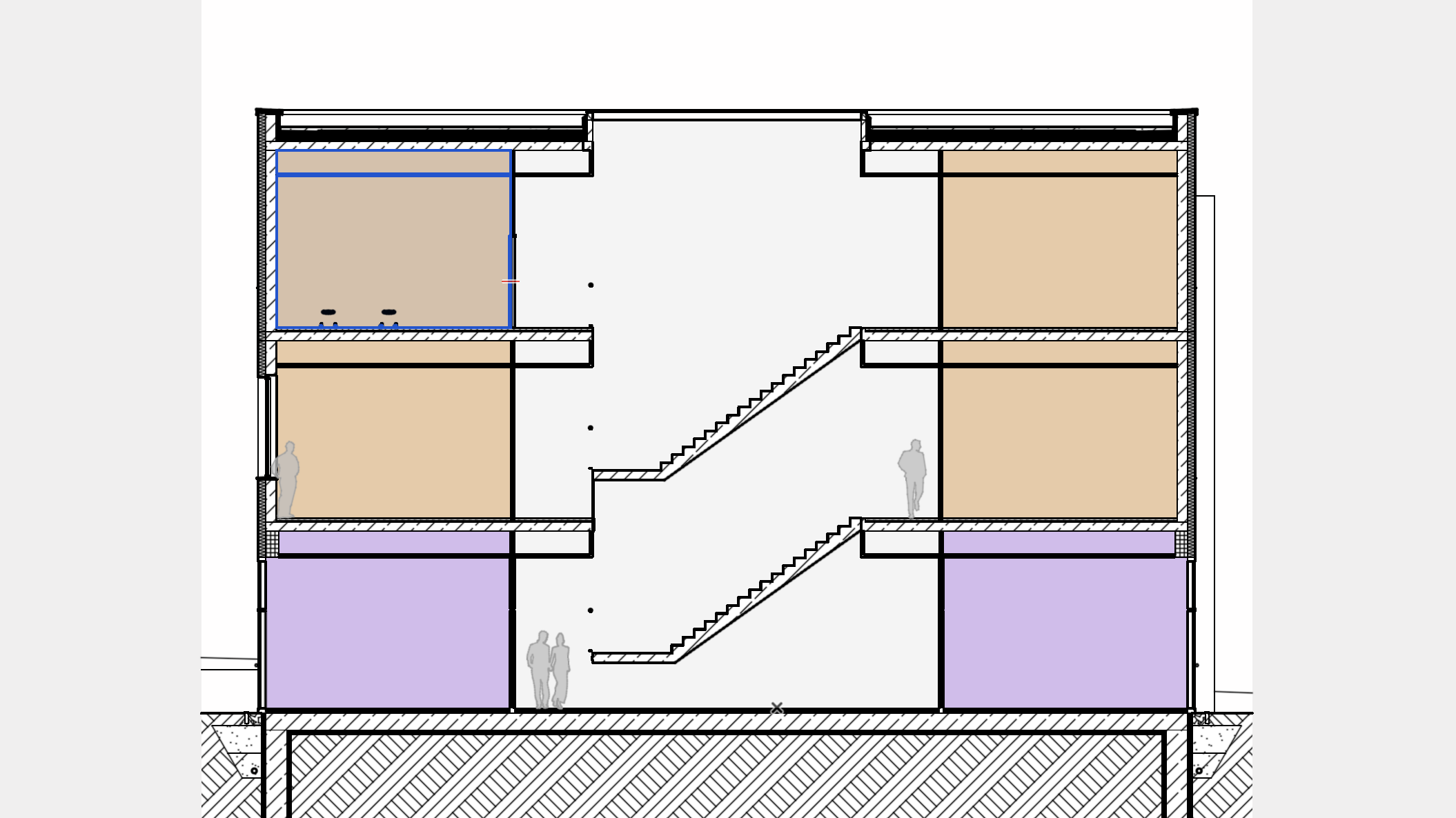

Raumstempel werden im Schnitt z.B. mit ihrer Kategoriefarbe dargestellt. Jedoch sind diese nicht transparent und folglich werden die dahinterliegenden Elemente verdeckt und sind nicht mehr sichtbar.
Troubleshooting
1. Schnittschraffur für geschnittene Elemente prüfen
Einstellungen für die Schnitt-Auswahl > Modelldarstellung > Geschnittene Elemente
Die transparente Darstellung der Raumstempel im Schnitt ist nur mit folgenden Einstellungen der Schnittschraffuren für die geschnittenen Elemente möglich:
- Schnittschraffur, nicht schattiert
- Oberfläche - Farbschraffur, nicht schattiert
- Oberfläche - Farbschraffur, schattiert
- Oberfläche - Farbschraffur, nicht schattiert oder Oberfläche - Farbschraffur, schattiert

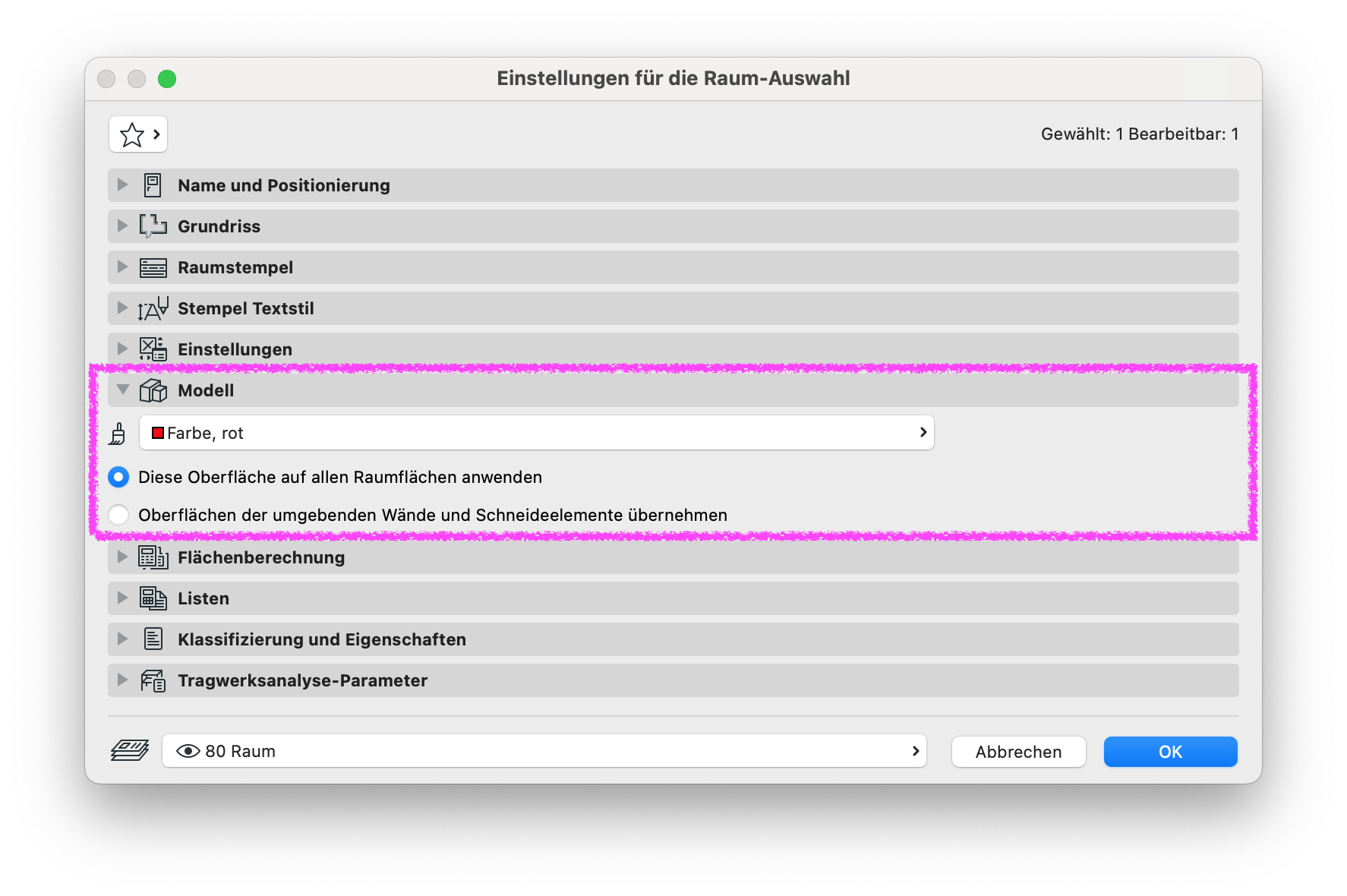

Hier greift die Oberflächenfarbe des definierten Oberflächenmaterials (Einstellungen für die Raum-Auswahl > Modell). Die eingestellte Oberfläche muss transparent sein.
Dies lässt sich unter Optionen > Element-Attribute > Oberflächenmaterialien... prüfen.

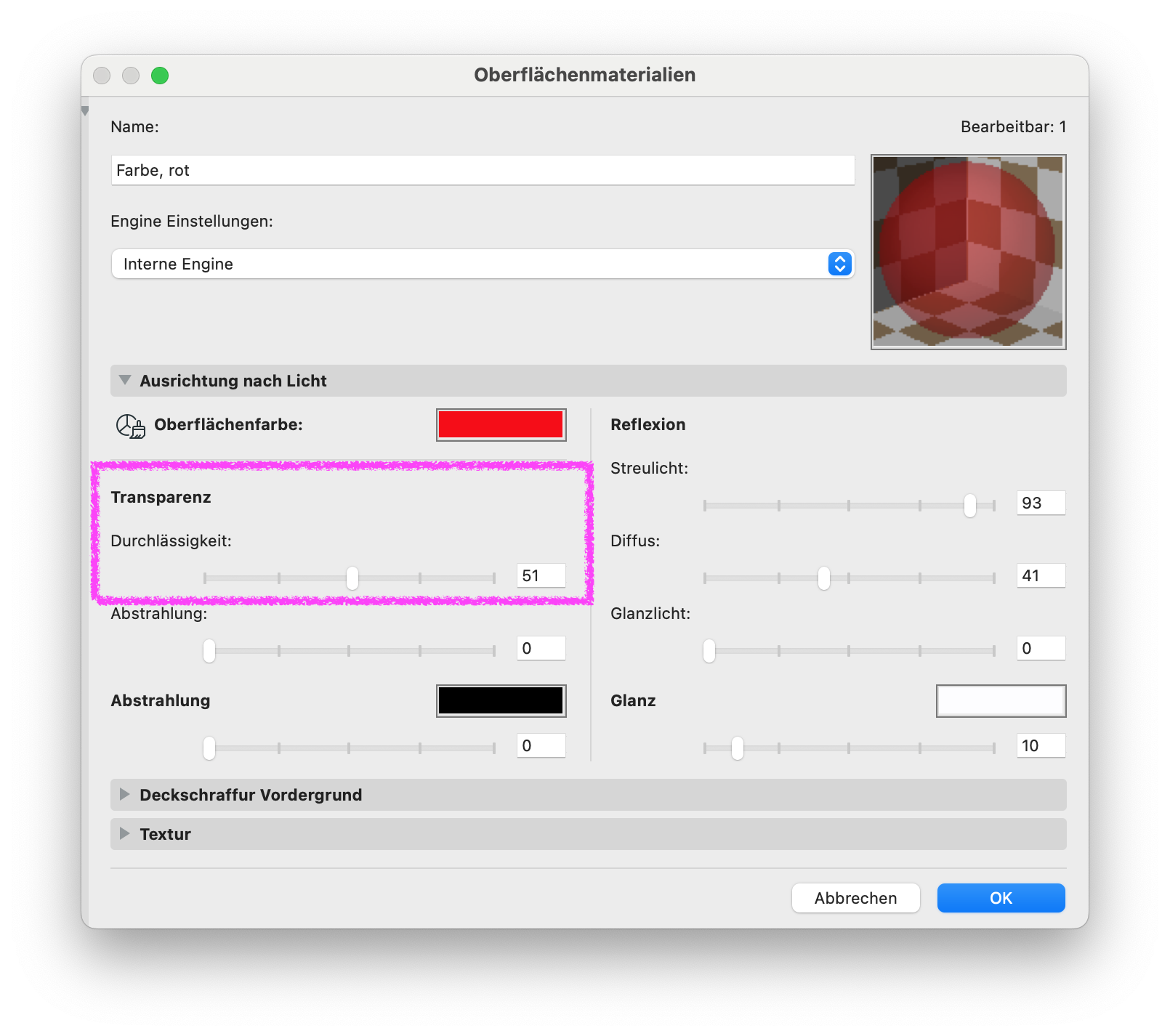

Die Transparenz des entspr. Oberflächenmaterials muss eine Durchlässigkeit von mindestens 51% besitzen:
2. Transparenz aktivieren
Einstellungen für die Schnitt-Auswahl > Modelldarstellung > Transparenz

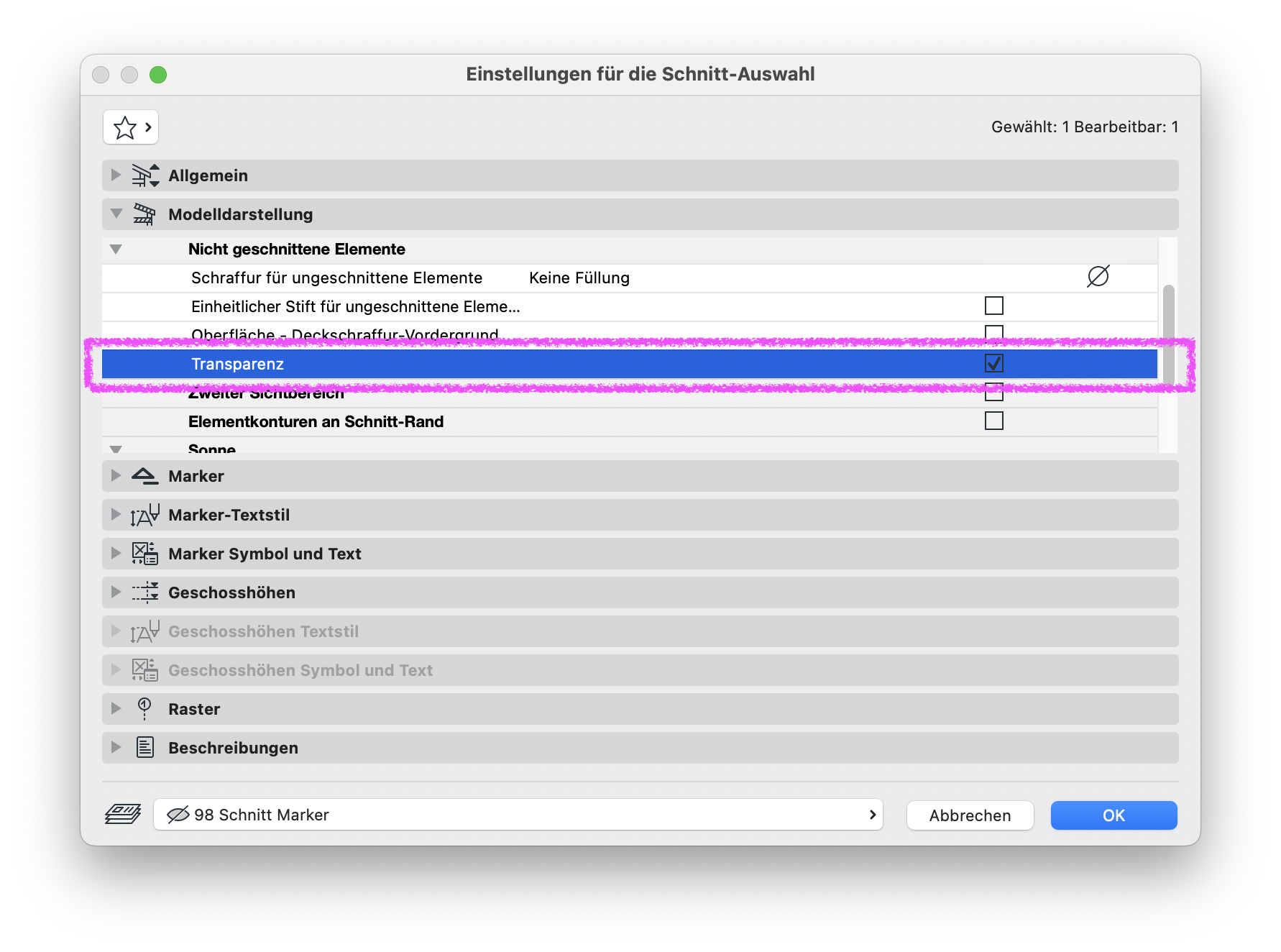

Die Option Transparenz muss in allen Fällen aktiviert sein:
