Problemstellung

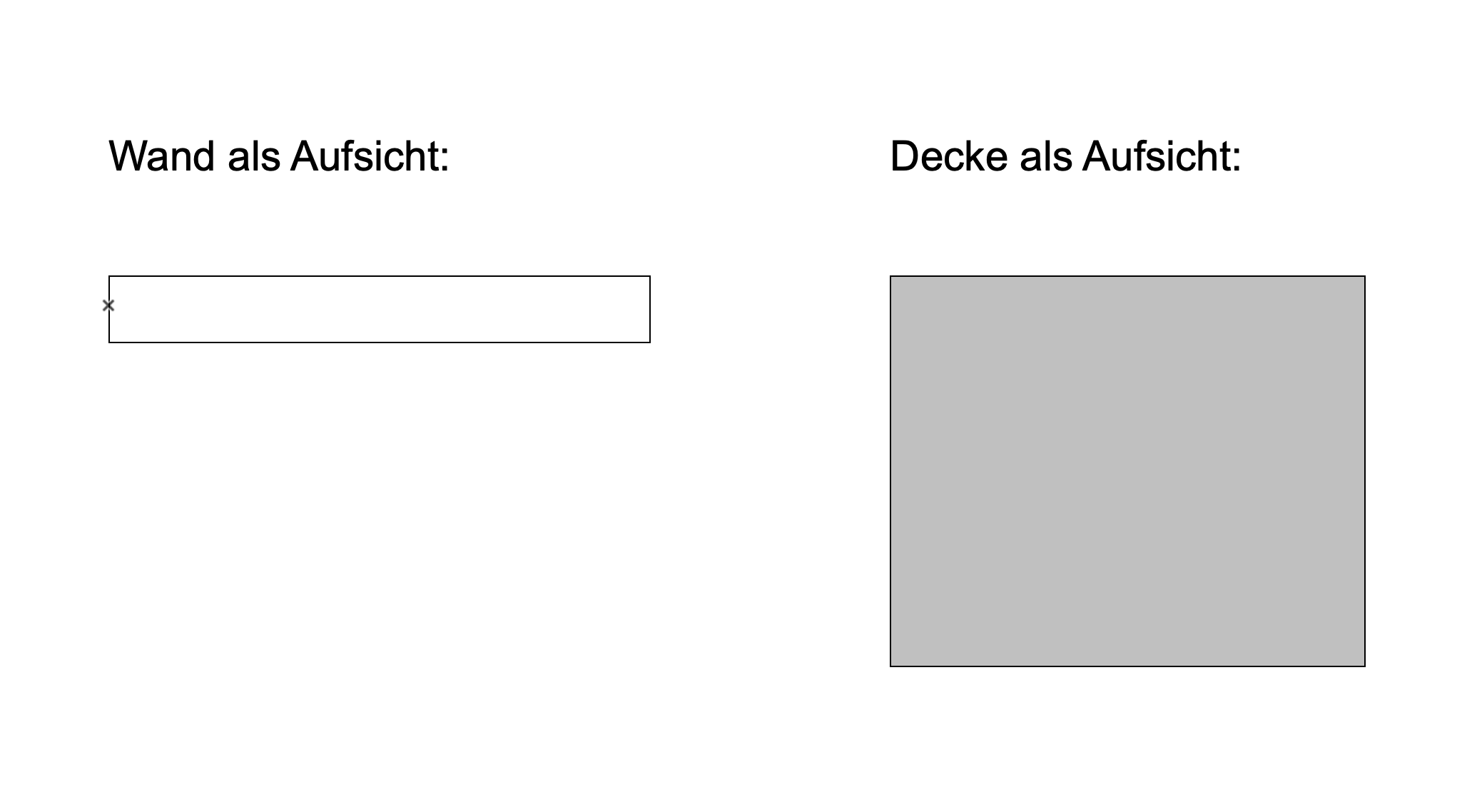

Wände, die als Aufsicht im Grundriss dargestellt werden, z.B. Brüstungsmauern, können nicht mit einer Deckschraffur bzw. Farbe dargestellt werden.
Troubleshooting
Grafische Überschreibung anwenden
- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...

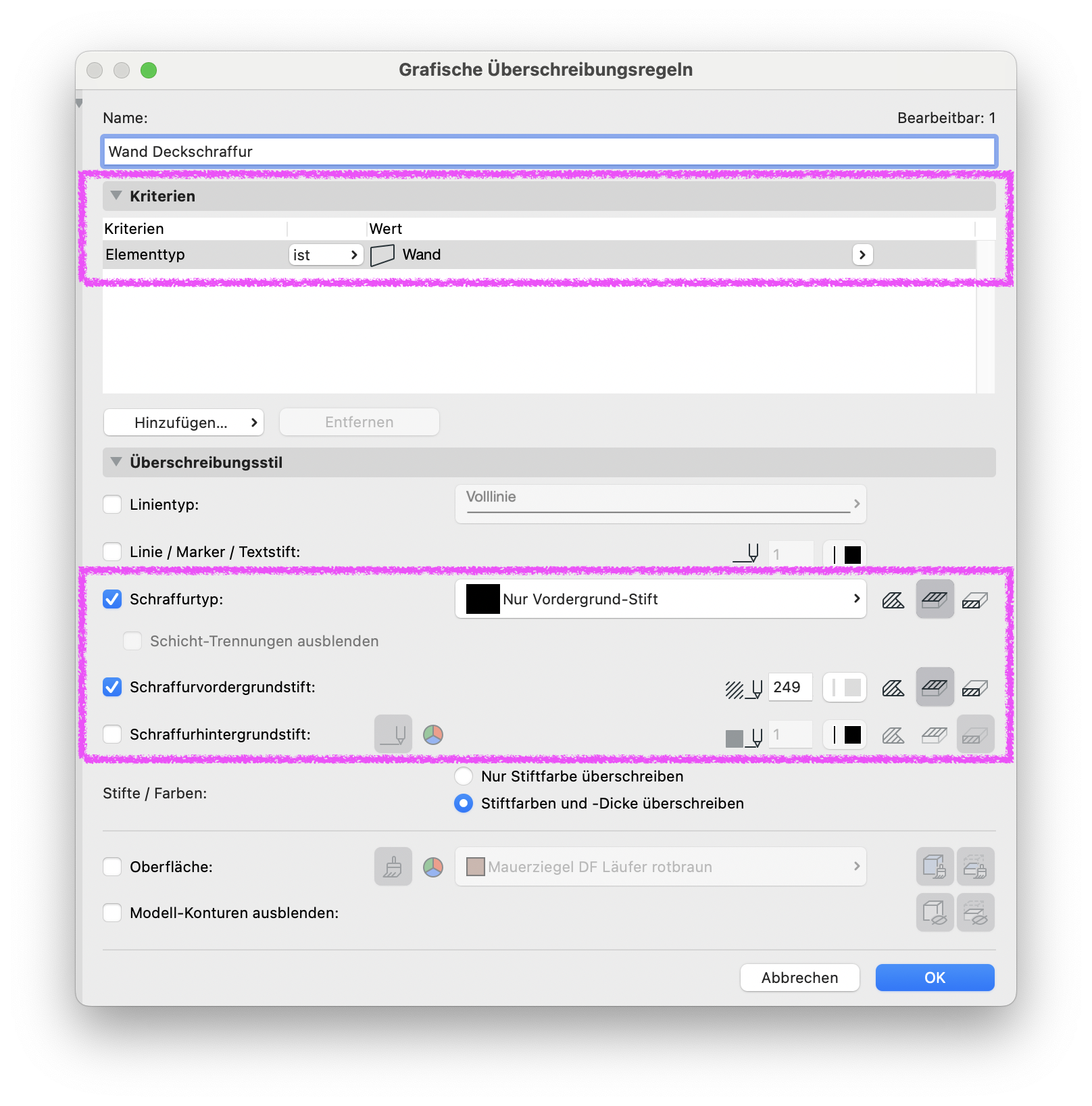

Mittels einer grafischen Überschreibung bzw. Überschreibungsregel lassen sich Wände in der Aufsicht mit einer Deckschraffur darstellen.
- Kriterien: gewünschte Wände definieren.
- Überschreibungsstil - Schraffurtyp: Nur Vordergrund-Stift und Option Deckschraffur-Typ überschreiben (mittlerer Button) auswählen.
- Überschreibungsstil - Schraffurvordergrundstift: Gewünschte Stiftnummer einstellen und und Option Deckschraffur-Vordergrundstift überschreiben (mittlerer Button) auswählen.
