Problemstellung

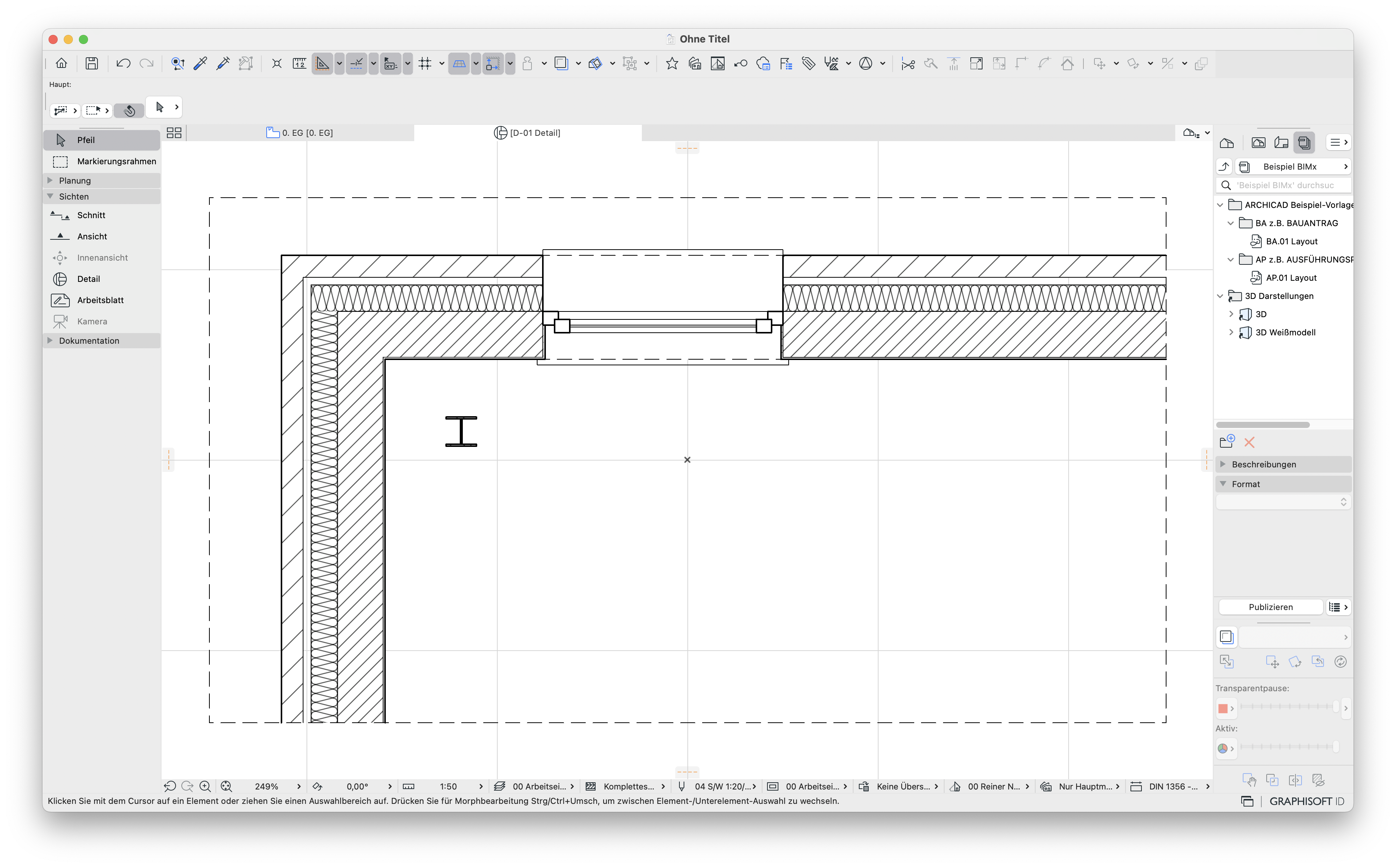

Wenn Details oder Arbeitsblätter erstellt wurden, werden in den erstellten Sichtweisen nicht alle 2D-Elemente dargestellt. Es fehlen Texte, Etiketten und Bemaßungen.
|
|
|
Troubleshooting
Einstellungen prüfen

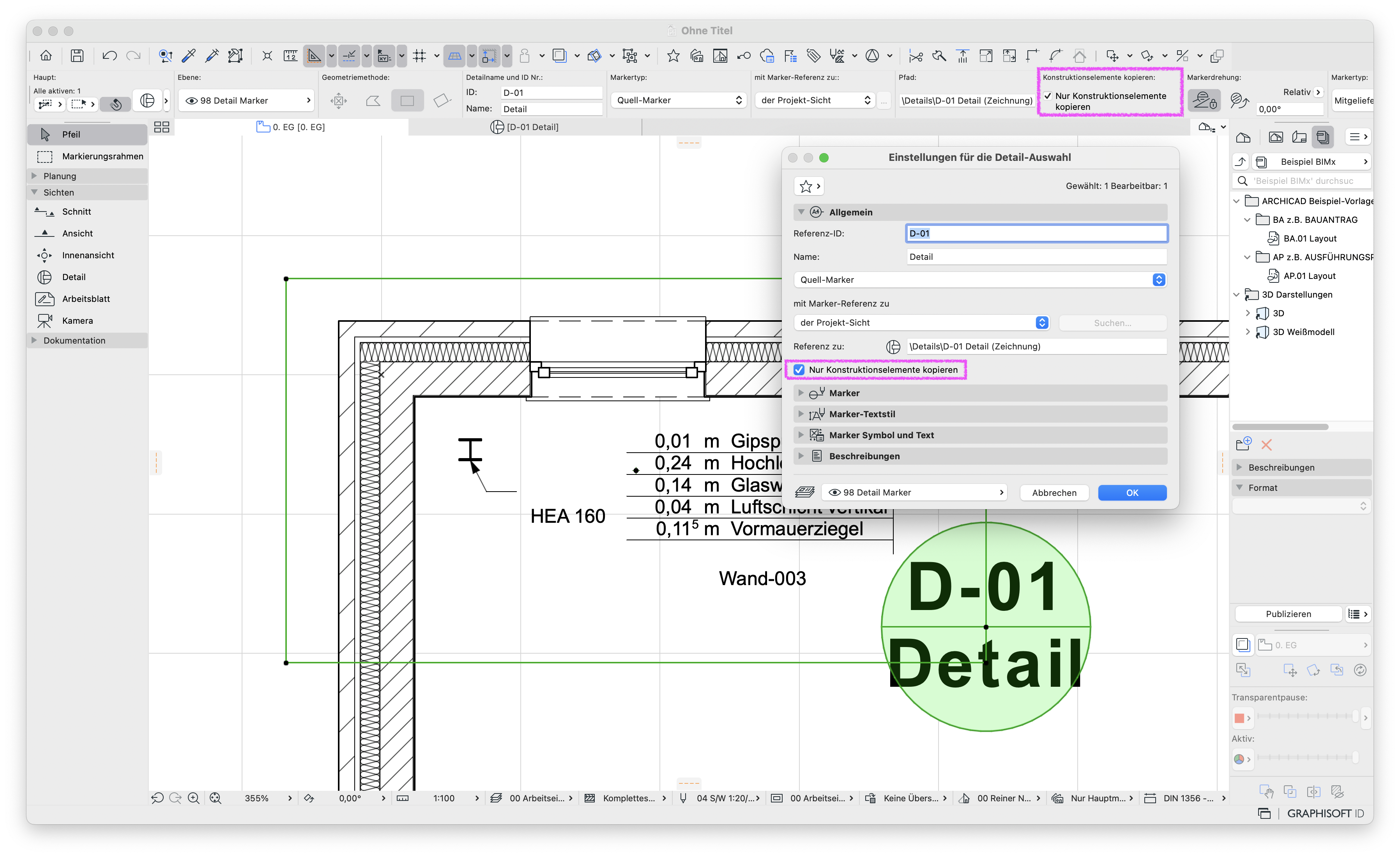

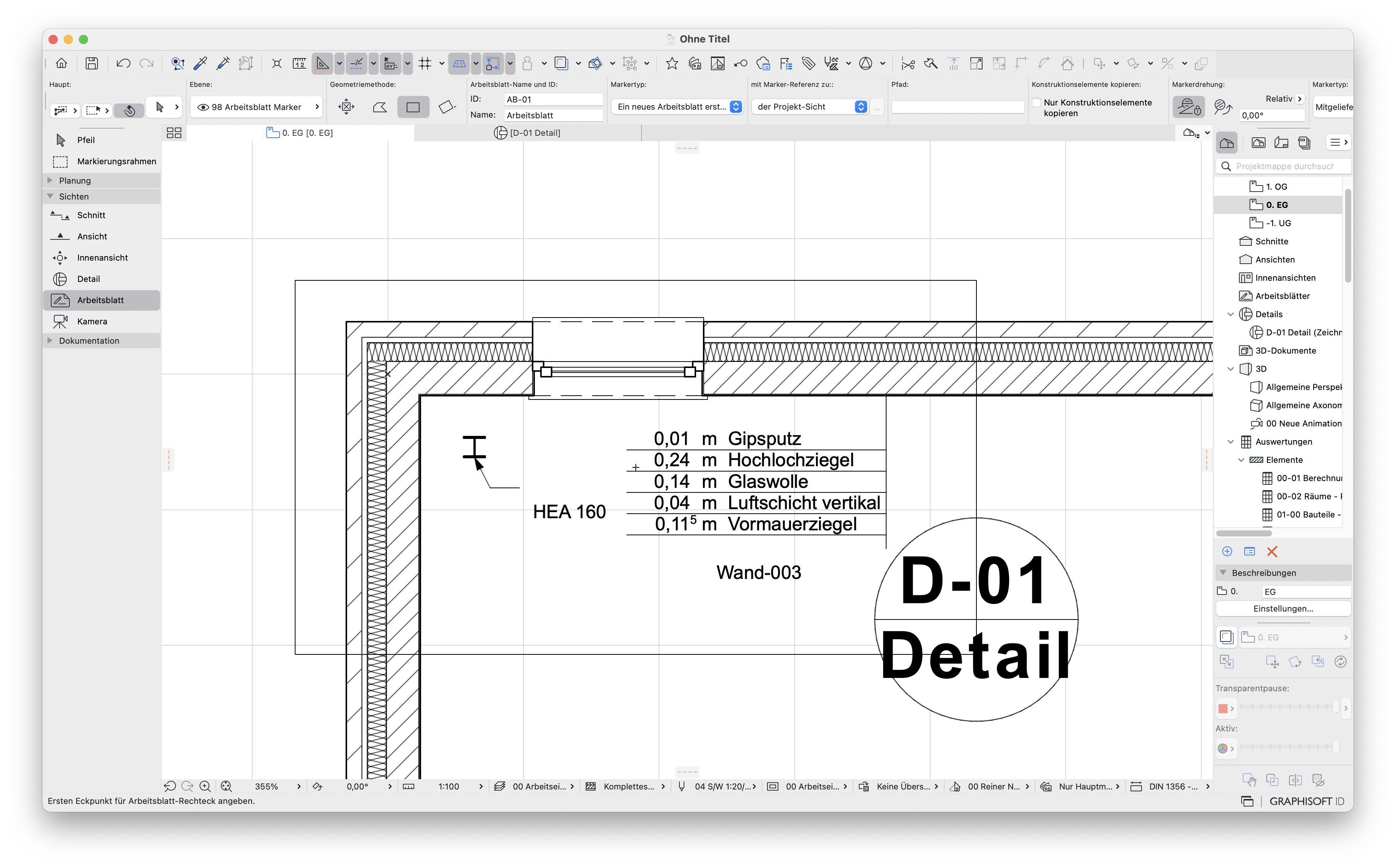

Wenn die Einstellungen des Details bzw. des Arbeitsblatts mit Strg+T bzw. Cmd+T geöffnet werden, ist unter dem Reiter Allgemein der Haken bei Nur Konstruktionselemente kopieren aktiviert. Damit werden nur Konstruktionselemente, z. B. Wände, Fenster, Stützen, Linien, etc., übertragen, aber keine Anmerkungen oder Bemaßungen.

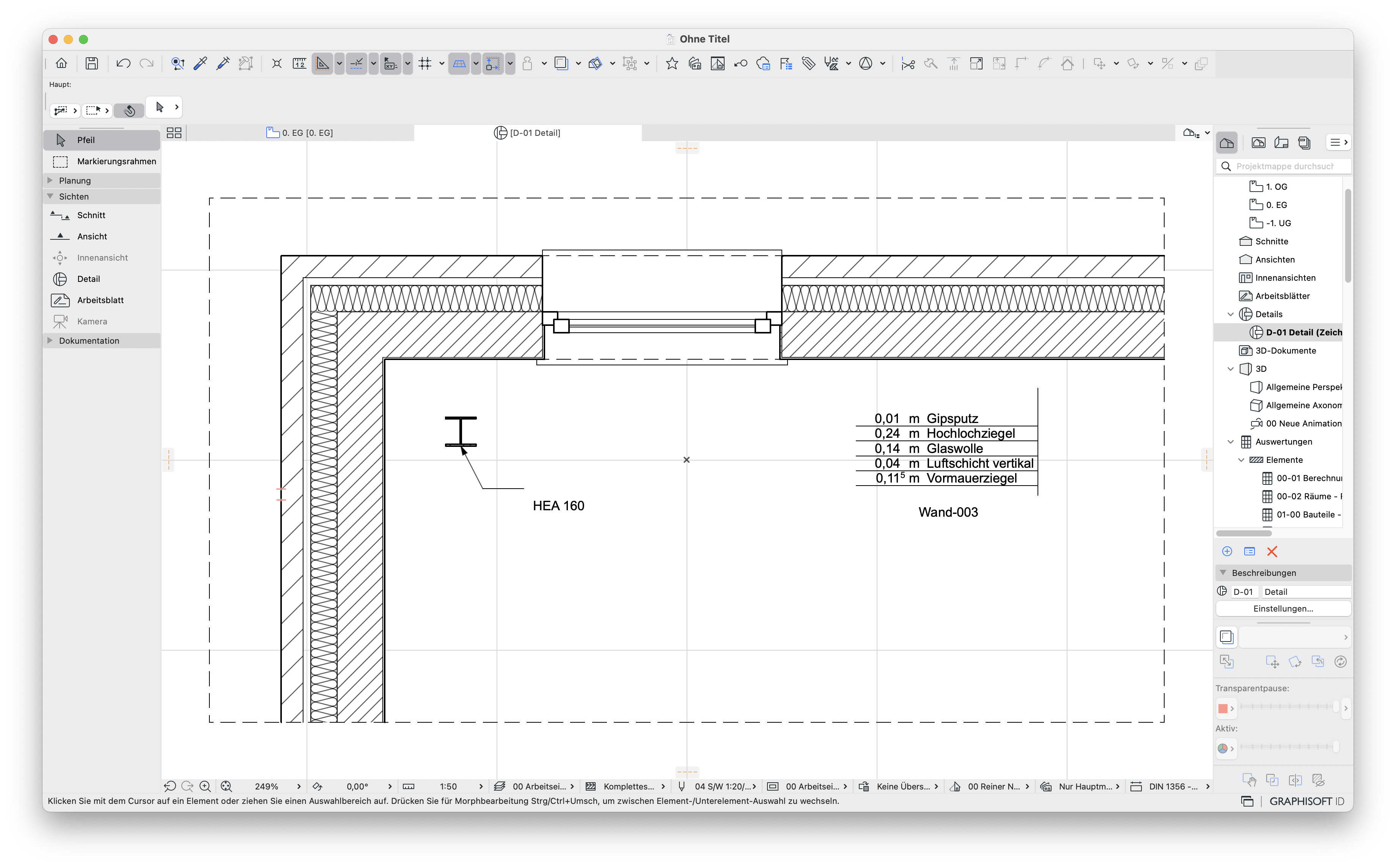

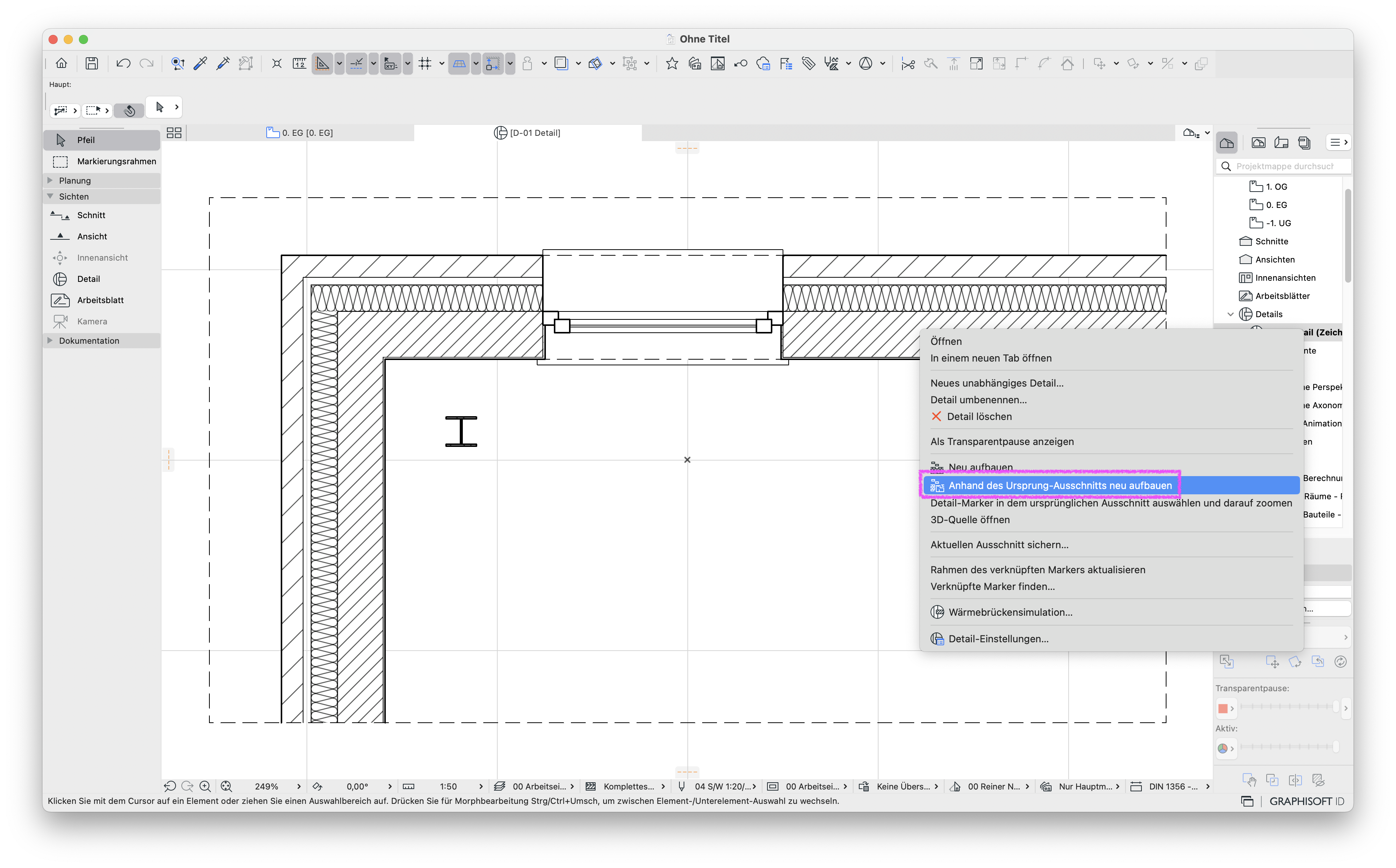

Der Haken bei Nur Konstruktionselemente kopieren muss deaktiviert und mit OK bestätigt werden. Anschließend kann per Rechtsklick auf das entsprechende Detail bzw. Arbeitsblatt im Navigator die Etiketten und Texte übertragen werden, indem im Kontextmenü der Befehl Anhand des Ursprung-Ausschnitts neu aufbauen betätigt wird.
