Problemstellung

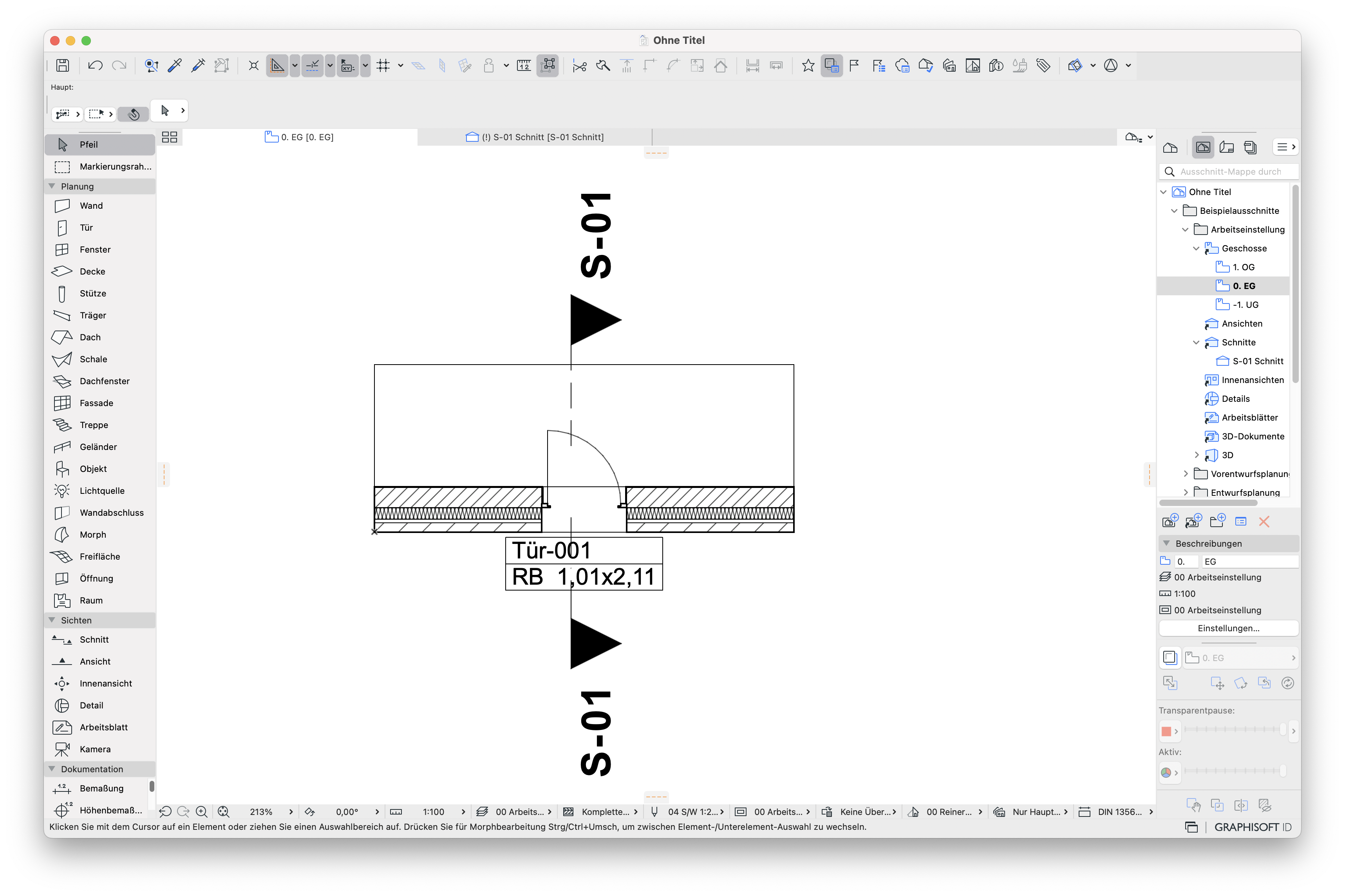

Der mit einer Decke gezeichnete Fußbodenaufbau lässt sich nicht in den Schwellenbereich der Tür erweitern.
Troubleshooting
1. Nach Modellierungsrichtlinien modellieren
Der Fußbodenaufbau muss, wie in den Modellierungsrichtlinien auf Seite 12 beschrieben, von der Rohdecke als separates Bauteil modelliert werden. Nur wenn der Fußbodenaufbau und der tragende Kern als zwei verschiedene Decken gezeichnet werden, kann der Fußbodenaufbau in die Türschwelle eingezogen werden. Zusätzlich muss die Unterkante der Wand auf der Oberkante der Rohdecke beginnen.
2. Struktur-Typ Bekleidung wählen

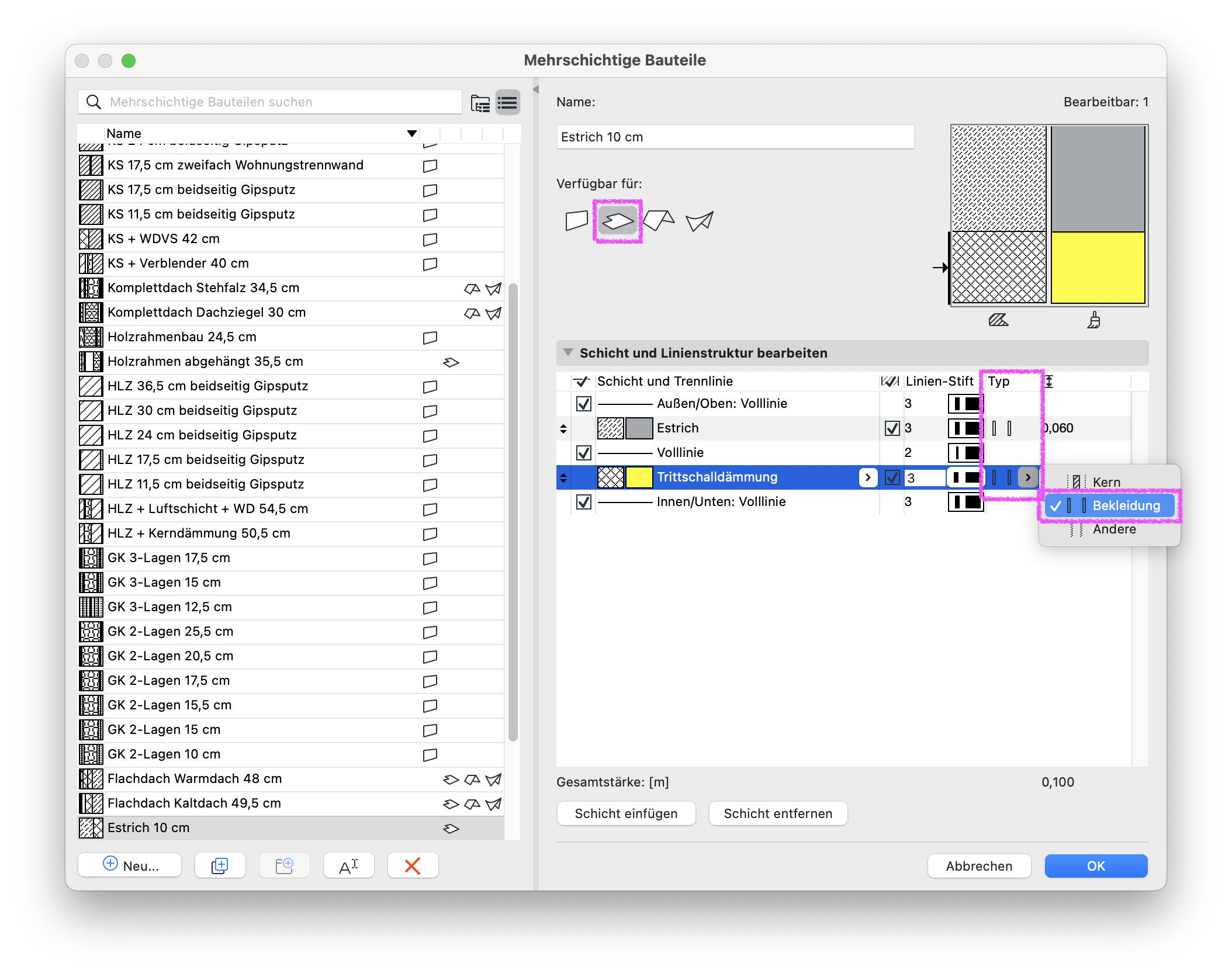

- Optionen > Element-Attribute > Mehrschichtige Bauteile...
Das mehrschichtige Bauteil für den Fußbodenaufbau, muss für alle Baustoffe bei Typ die Option Bekleidung ausgewählt haben. Damit verhält sich die Decke stärker als die Wand, abhängig davon, welche Baustoffprioritäten vergeben wurden.

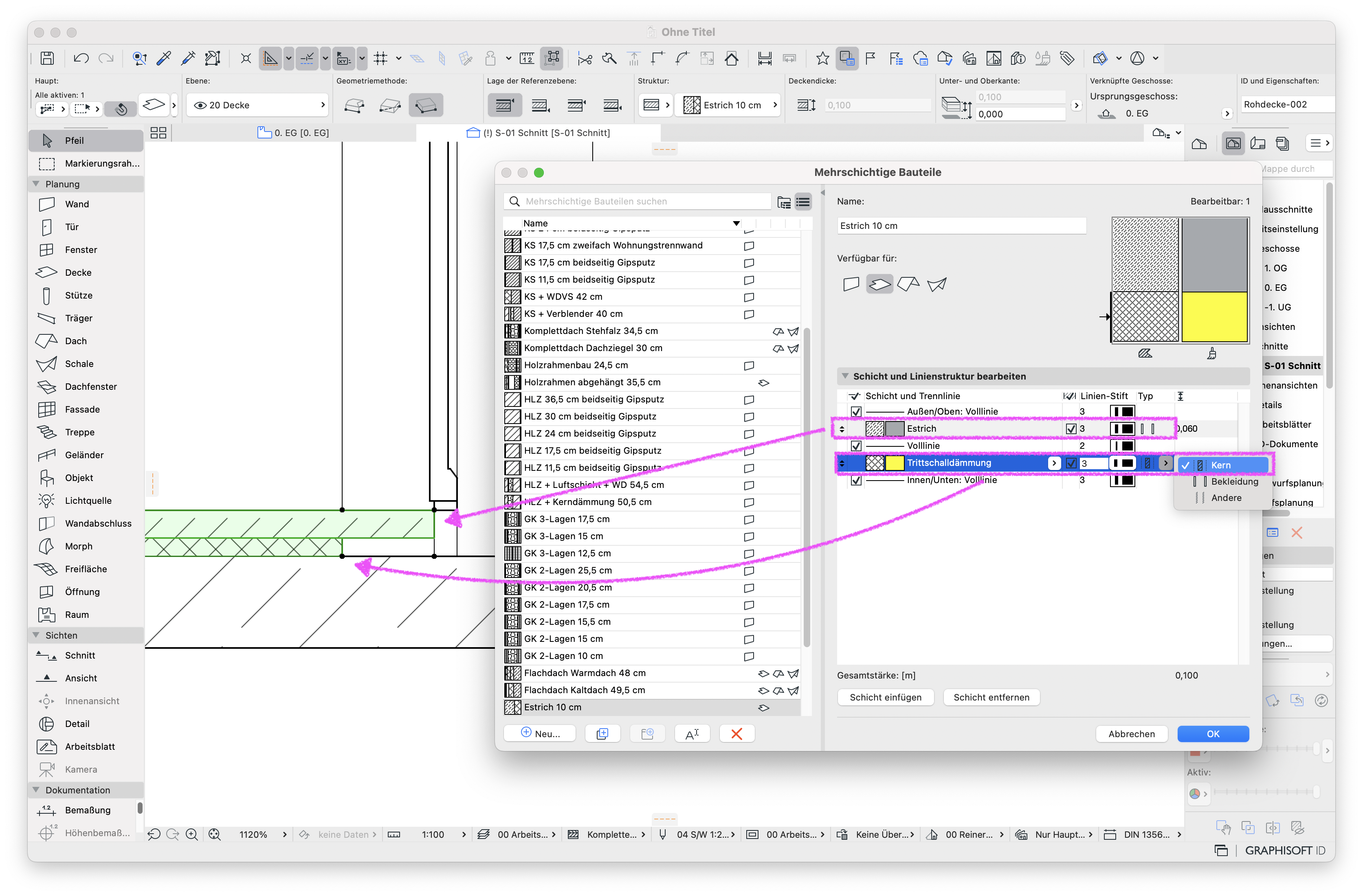

Ist der Struktur-Typ mit Kern definiert, kann der Fußbodenaufbau nicht in die Tür-Schwelle eingezogen werden.
3. Tür-Einstellungen prüfen

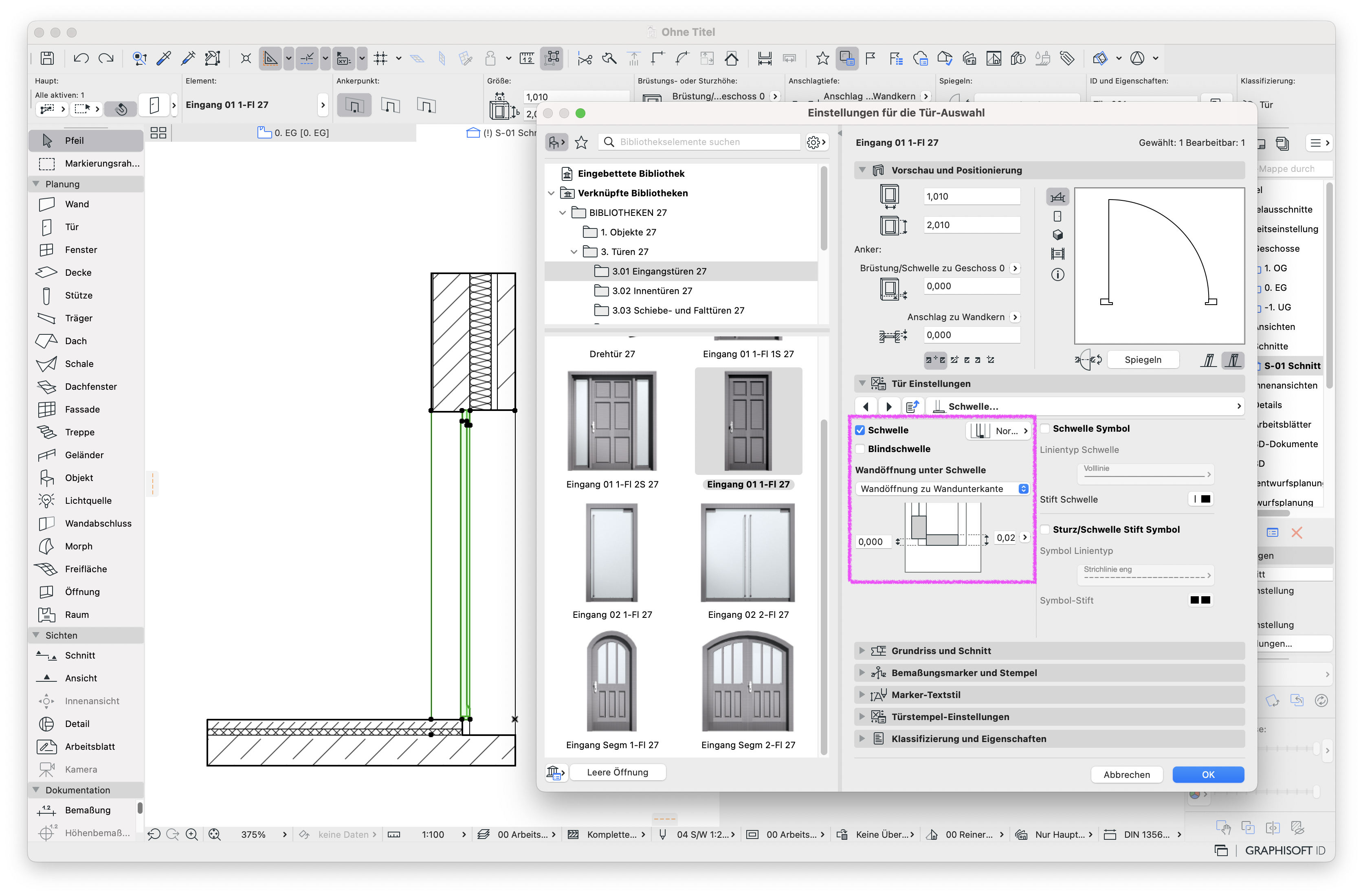

In den Einstellungen für die Tür muss unter den Reiter Tür Einstellungen bei Schwelle... eine Schwelle aktiviert und mit den gewünschten Einstellungen festgelegt werden.
Hinweis:
Fenster haben keine Schwellen-Einstellung. Unter Nominale Größen und Toleranzen... kann stattdessen eine Einbautoleranz Unten festgelegt werden.
4. Höhenposition der Tür prüfen

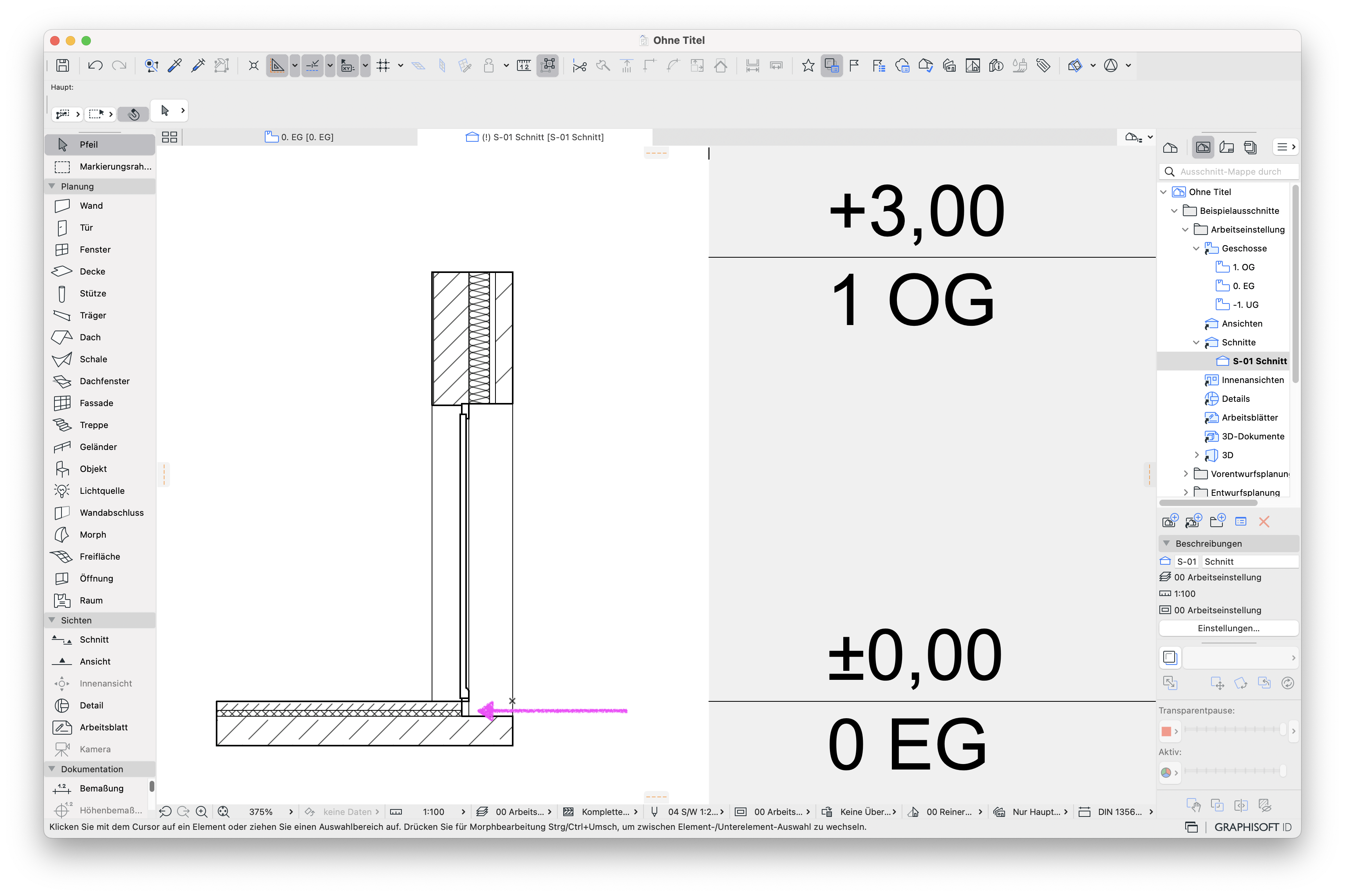

Die Unterkante der Tür muss der Unterkante des Fußbodenaufbaus und der Wand entsprechen. Ist die Tür leicht höher oder niedriger, ist es nicht möglich, den Fußbodenaufbau in die Türschwelle zu modellieren.
Hinweis:
Es reicht schon eine minimale Ungenauigkeit aus, um dies hervorzurufen.
5. Fußbodenaufbau-Decke in Türöffnung erweitern

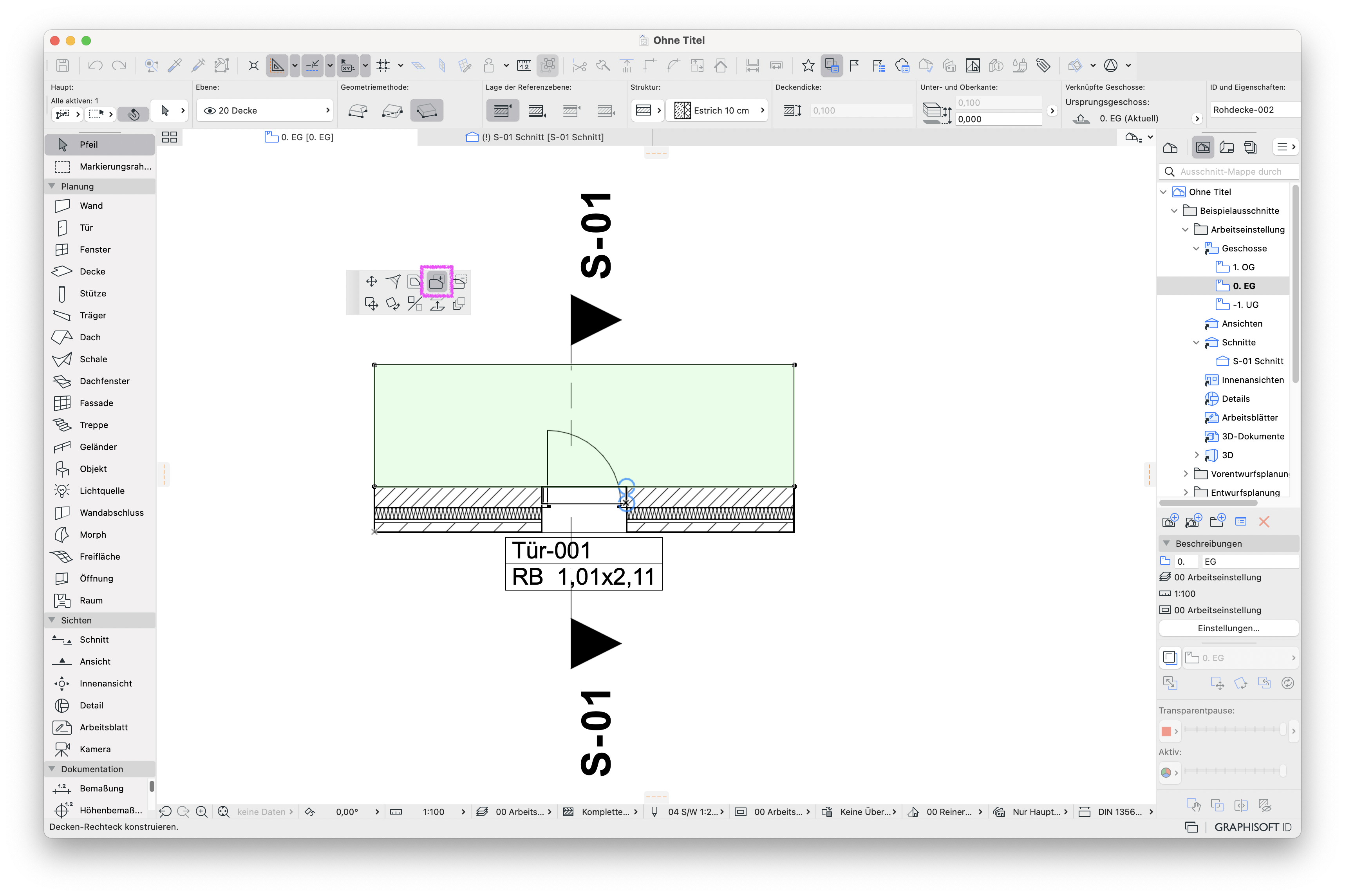

Die Decke des Fußbodenaufbaus muss außerdem in die Türöffnung erweitert werden. Hierfür kann die Decke ausgewählt werden und mit einem Klick auf die Konturlinie und anschließender Auswahl von Zu Polygon hinzufügen in der Pet-Palette ergänzt werden.
|
|
|
Nur wenn die Decke in die Türöffnung modelliert ist, kann diese auch im Türschwellenbereich angezeigt werden.
6. Baustoffprioritäten prüfen

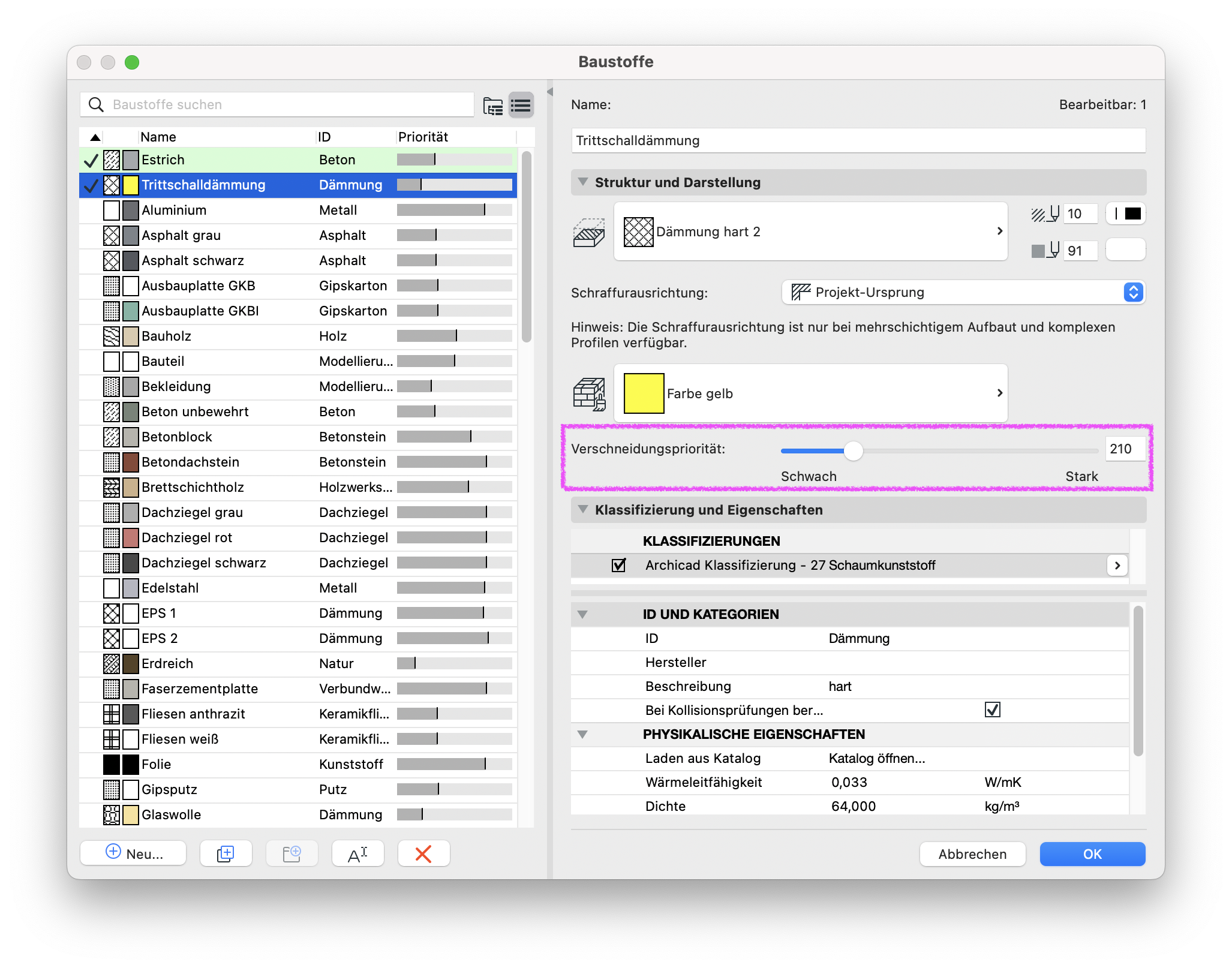

- Optionen > Element-Attribute > Baustoffe...
Gegebenenfalls müssen für die Baustoffe der mehrschichtigen Wand und des Fußbodenaufbaus die Baustoffprioritäten geändert werden. Wenn die Verschneidungsprioritäten der Baustoffe der Wand im Vergleich zu dem der mehrschichtigen Decke zu hoch sind, kann es vorkommen, dass der Fußbodenaufbau trotz korrekter Modellierung und Einstellungen aus der Türöffnung herausgeschnitten wird.
