BIMx Hyper-Modell Upload auf BIMx Transfer Webseite dauert lange

Problemstellung

Wenn aus Archicad ein BIMx Hyper-Modell auf die BIMx Transfer Webseite hochgeladen wird, dann dauert der Upload ungewöhnlich lange.

Troubleshooting

1. Internetverbindung prüfen

Ist die Internetverbindung schlecht, dauert der Upload entsprechend länger. Die verwendete Internetverbindung sollte deswegen geprüft werden.

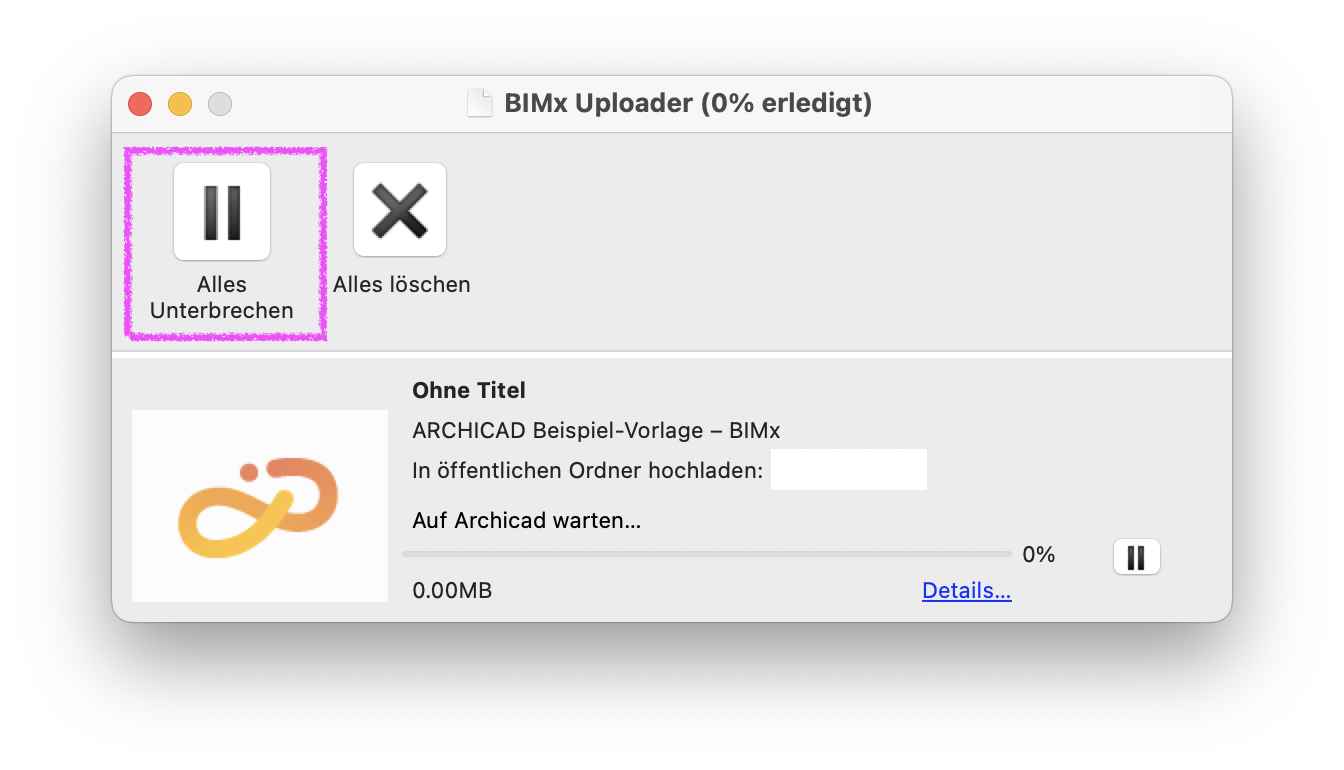

Wenn zu Beginn des Upload eine schlechte Internetverbindung bestand, dann wird der gesamte Upload mit dieser Geschwindigkeit fortgesetzt. Auch wenn sich die Internetverbindung wieder normalisiert hat, bleibt die langsame Upload-Geschwindigkeit erhalten. Es ist dann hilfreich, den Upload abzubrechen und neu zu starten. Der Upload kann im BIMx Uploader gestoppt werden, indem die Schaltfläche Alles Unterbrechen aktiviert wird.

2. Modellkomplexität anpassen

Ein großes und komplexes Archicad Modell führt zu einem entsprechend großen und komplexen BIMx Hyper-Modell. Je mehr Daten auf die Transfer Webseite hochgeladen werden müssen, desto länger dauert der Upload. Die Archicad Datei sollten deswegen anhand des Artikels How to optimize BIMx Hyper-models geprüft werden.

Generell gilt:

• Die Anzahl der 3D-Polygone und Größe der Texturen sollte so niedrig wie möglich gehalten werden.

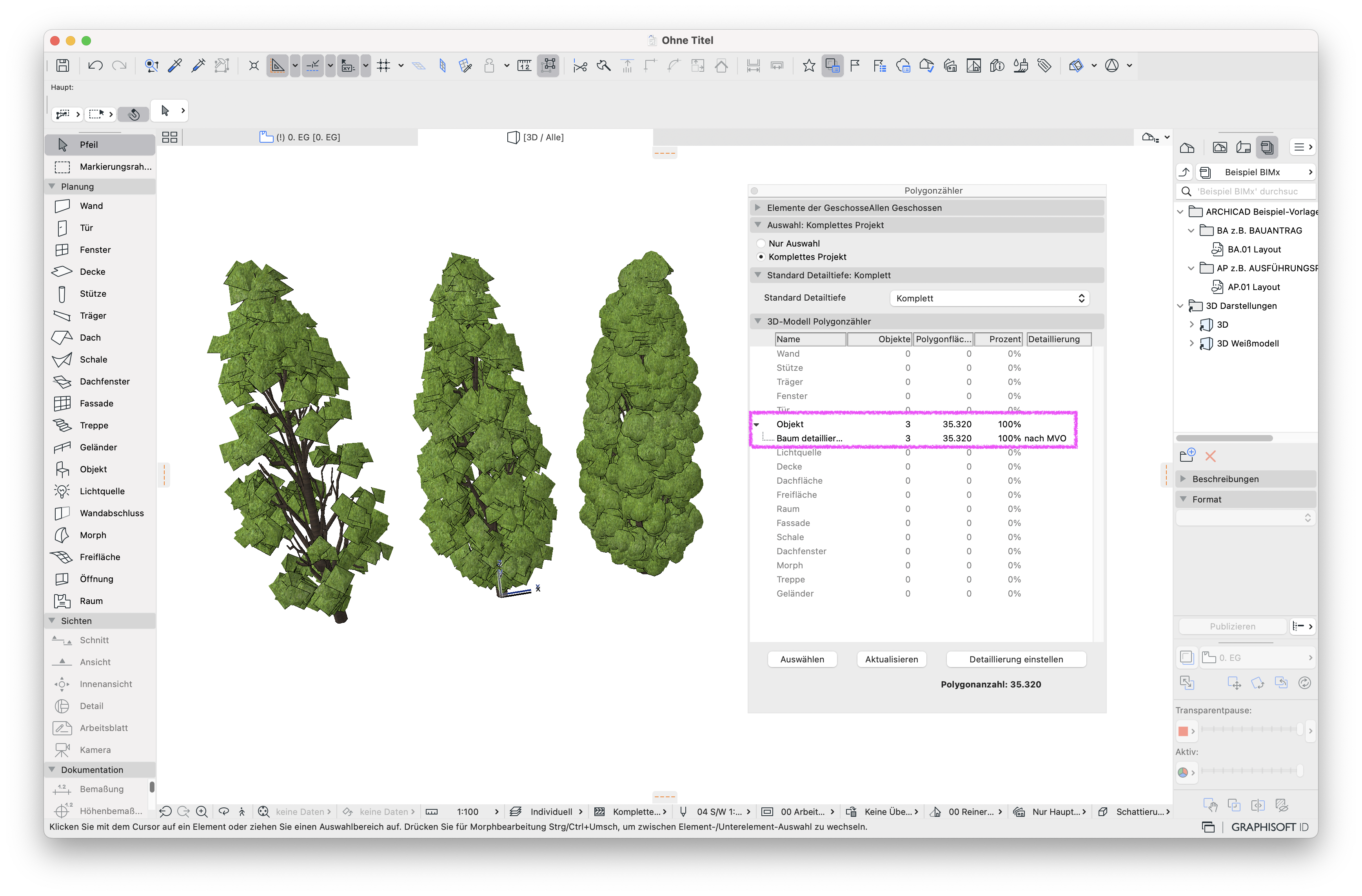

  • Die Anzahl der Polygone kann mit dem Polygonzähler aus der Goodie Suite überprüft werden.
    • Polygonreiche Elemente sollten vereinfacht oder entfernt werden, z. B. durch löschen der Elemente oder ausblenden der Ebene für den Export.
    • Polygonreiche Elemente sind oft Begrünungen wie Bäume oder Hecken mit einer hohen Blattanzahl, Möblierungen oder Objekte aus externen Quellen.
    • Es kann schon ein Objekt ausreichen, um die Polygonanzahl im Projekt drastisch zu vergrößern.

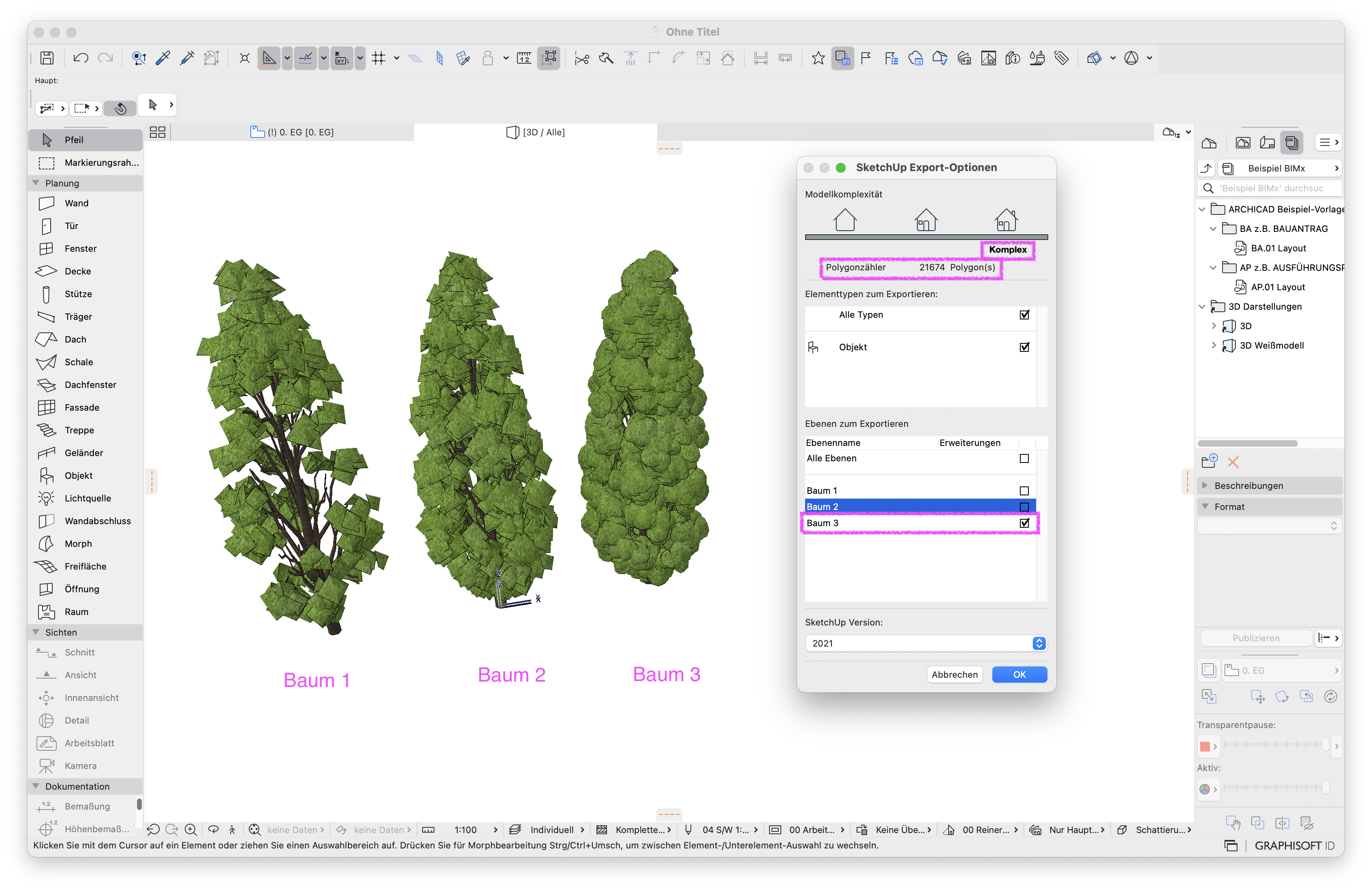

• • Alternativ zum Polygonzähler kann aus dem 3D auch der Export zur SketchUp-Datei über Ablage > Sichern als... > SketchUp Datei begonnen werden.

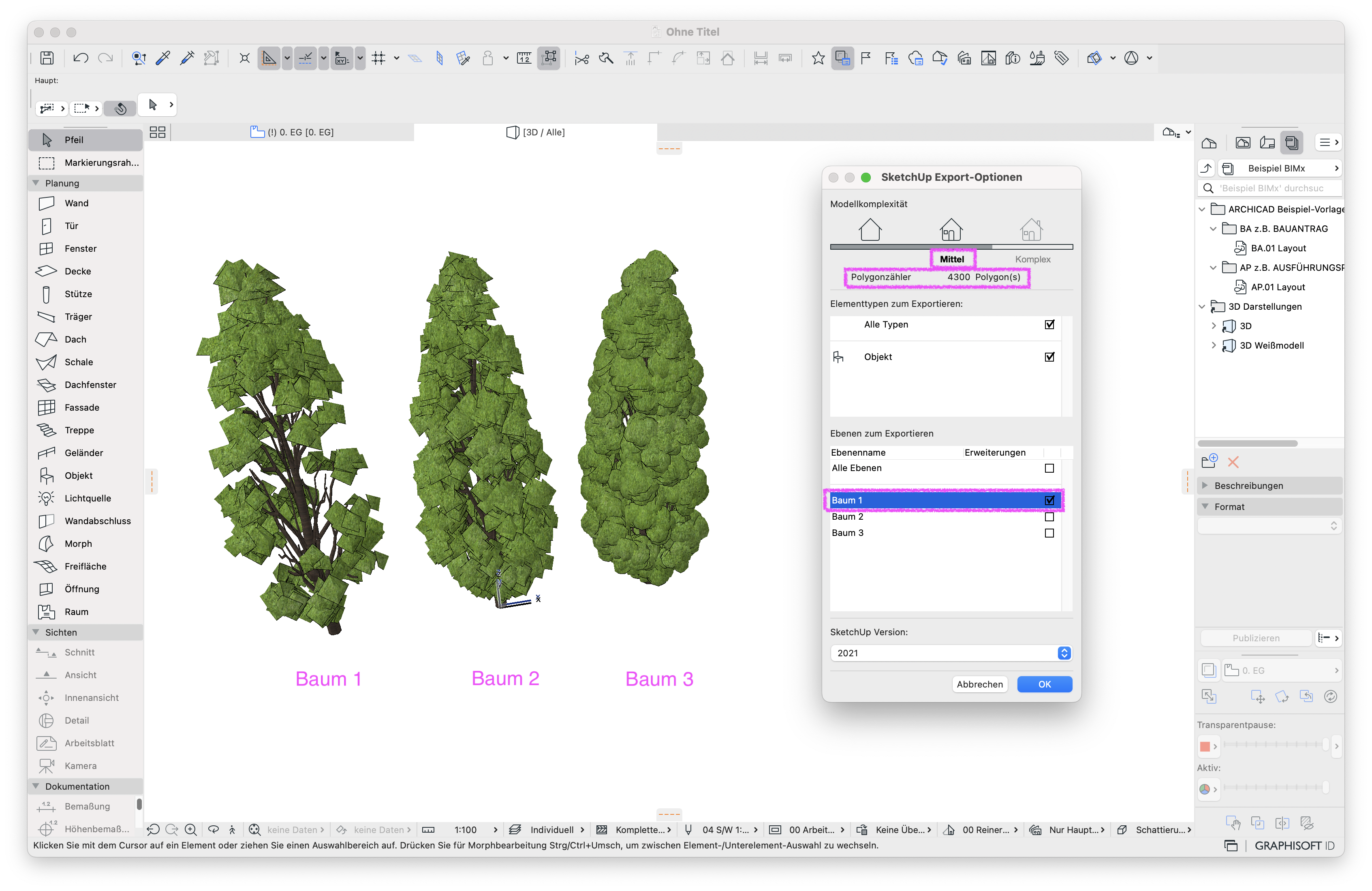

    • Im SketchUp Export-Optionen Fenster wird die Modellkomplexität, Elementtypen und Ebenen angegeben.
    • Elementtypen und Ebenen können nach Bedarf deaktiviert oder aktiviert werden. Die Polygonanzahl des Projekts passt sich der aktivierten Auswahl an.

• • Die Texturgröße kann im Publisher-Set definiert werden.
• Modellierungsfehler müssen korrigiert werden, um die Qualität des Modells zu verbessern.
  • Generell wird eine Modellierung nach Modellierungsrichtlinien empfohlen.
• Das Projekt muss sich am Projekt-Ursprung befinden.
• Die Ebenenkombinationen für den BIMx-Export sollten nur die Ebenen aktiviert haben, welche relevanten Elementen enthalten.
• Unnötige 3D-Ausschnitte im Publisher-Set sollten entfernt werden, da diese das 3D-Modell vergrößern.
  • Sollen verschiedene Blickpunkte auf das 3D-Modell gespeichert werden, kann die Animationroute oder die Präsentation hierfür genutzt werden.

Hinweis:

Die Animationsrouten sind Teil des BIMx Hyper-Modells und werden damit auf allen Geräten, mit dem das BIMx Modell geöffnet wird, angezeigt. Währenddessen wird die Präsentation nur lokal auf dem verwendeten Gerät gespeichert und angezeigt.
