Problemstellung

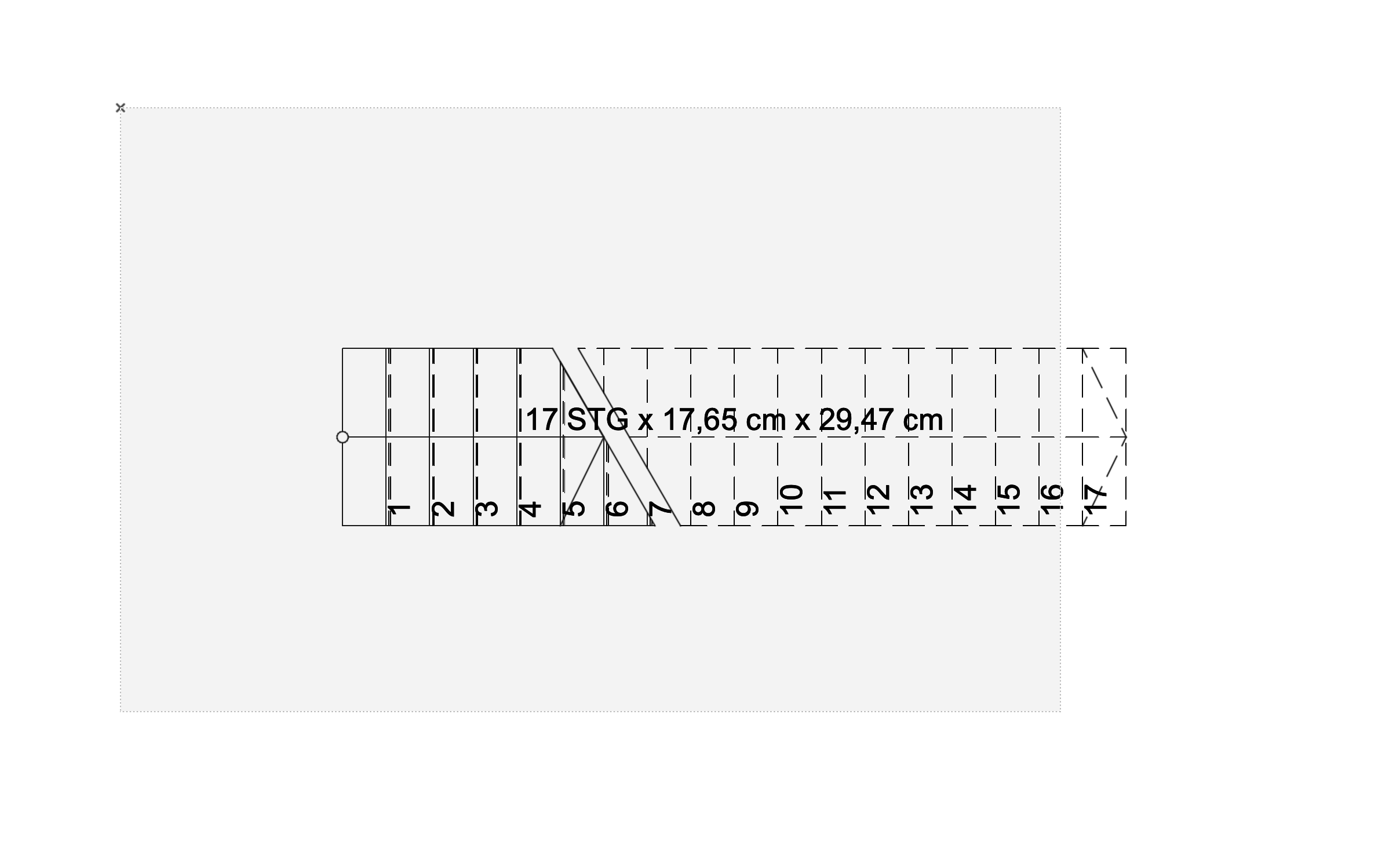

Die 2D-Komponenten einer Treppe wie das Bruchsymbol, die Lauflinie, die Nummerierung, der Aufwärts-/Abwärts-Text und die Beschriftung lassen sich im Bearbeitungsmodus nicht greifen und nicht verändern.
Troubleshooting

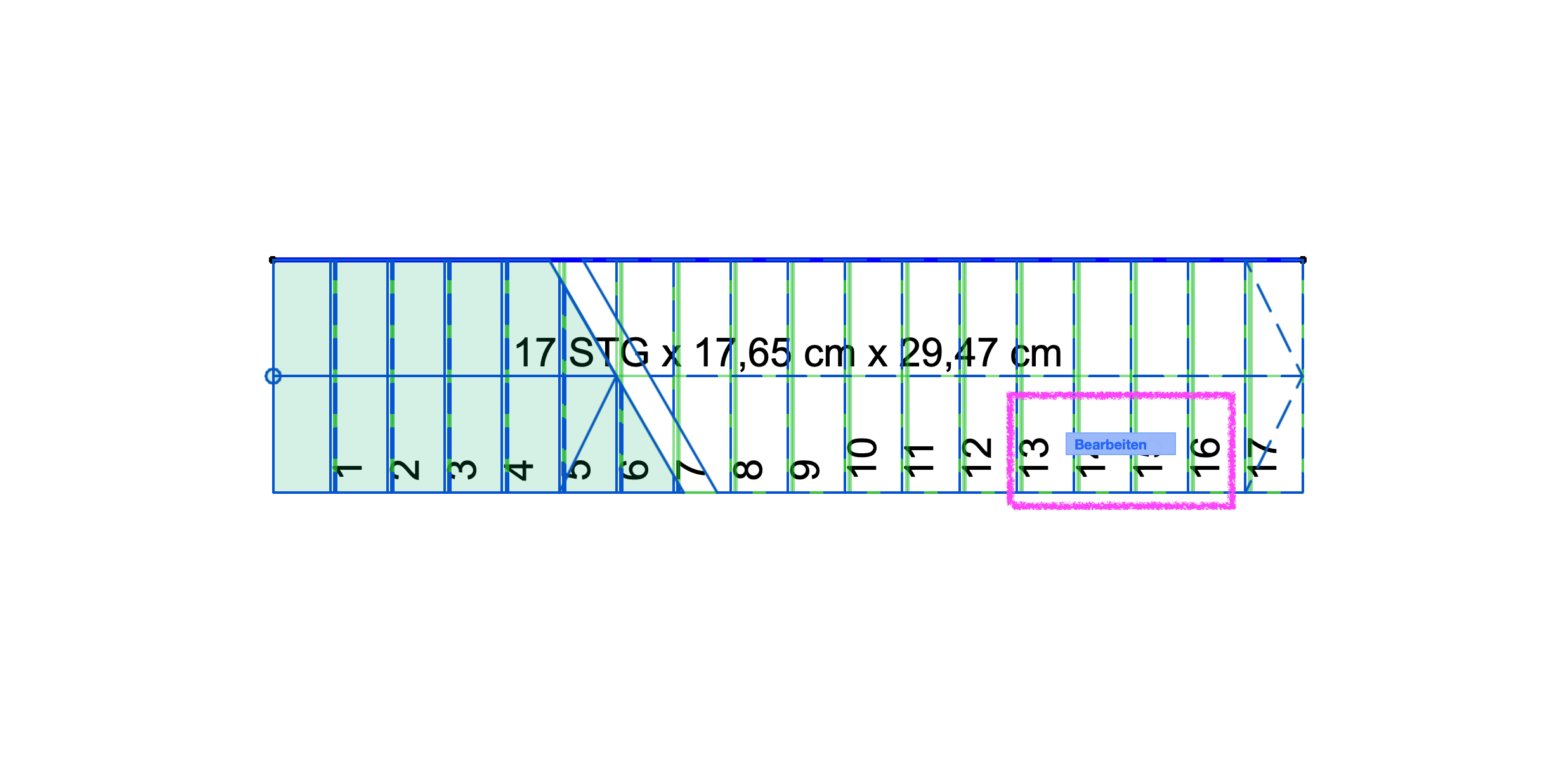

1. Bearbeitungsmodus der Treppe aufrufen
Treppe markieren und auf den Button Bearbeiten klicken:

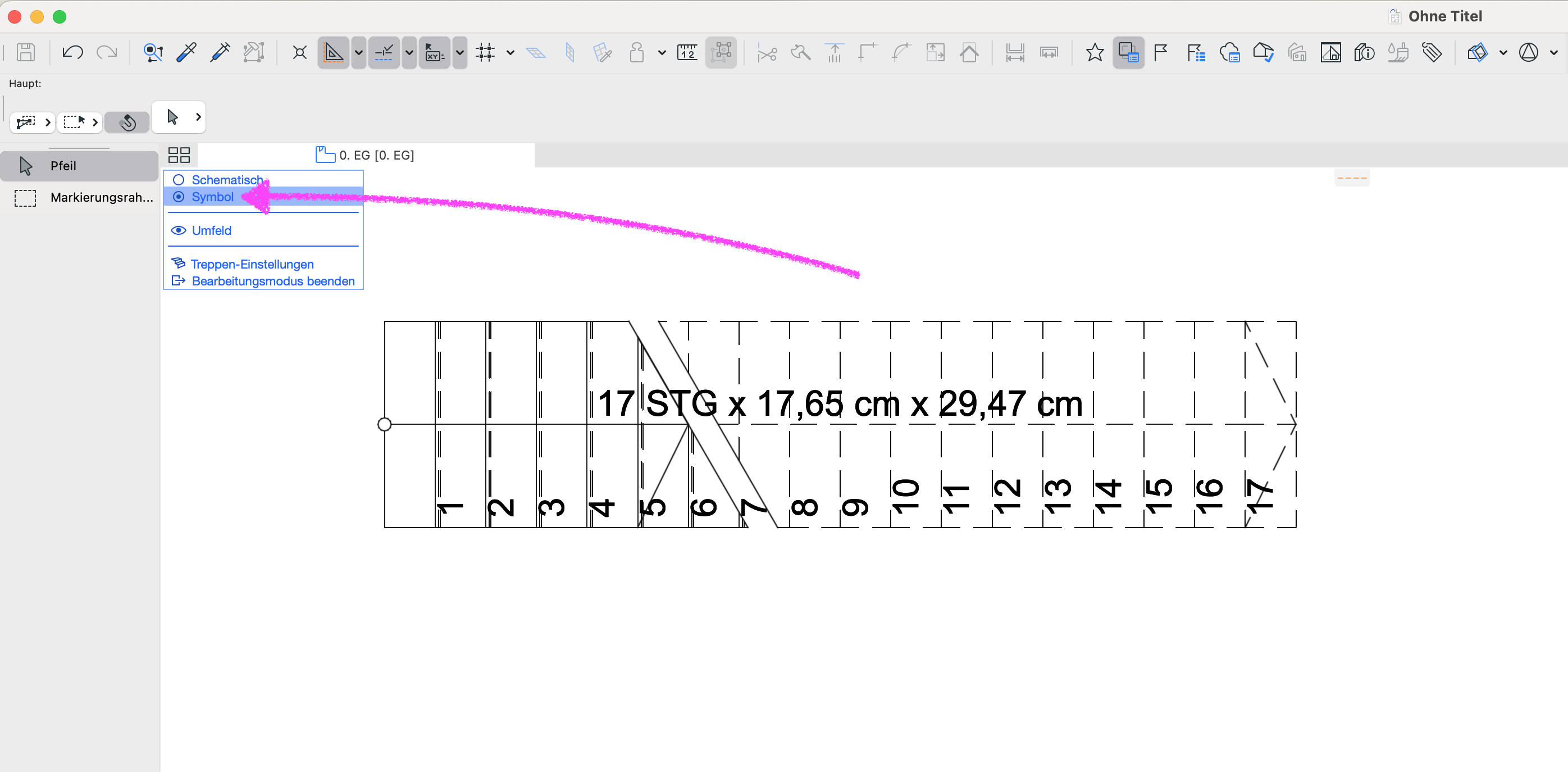

2. Modus "Symbol" aktivieren
Im Bearbeitungsmodus-Menü den Modus Symbol anwählen:
3. Auswahlrahmen um die komplette Treppe ziehen
Damit die pinken Fangpunkte der 2D-Komponenten der Treppe angezeigt werden, empfiehlt es sich, einen Auswahlrahmen um den ganze Treppe zu ziehen:
Hinweis:
Die Fangpunkte können auch direkt angewählt werden. Jedoch ist es mit dem Auswahlrahmen oft einfacher, die Positionen der Fangpunkte zu lokalisieren bzw. sichtbar zu machen.

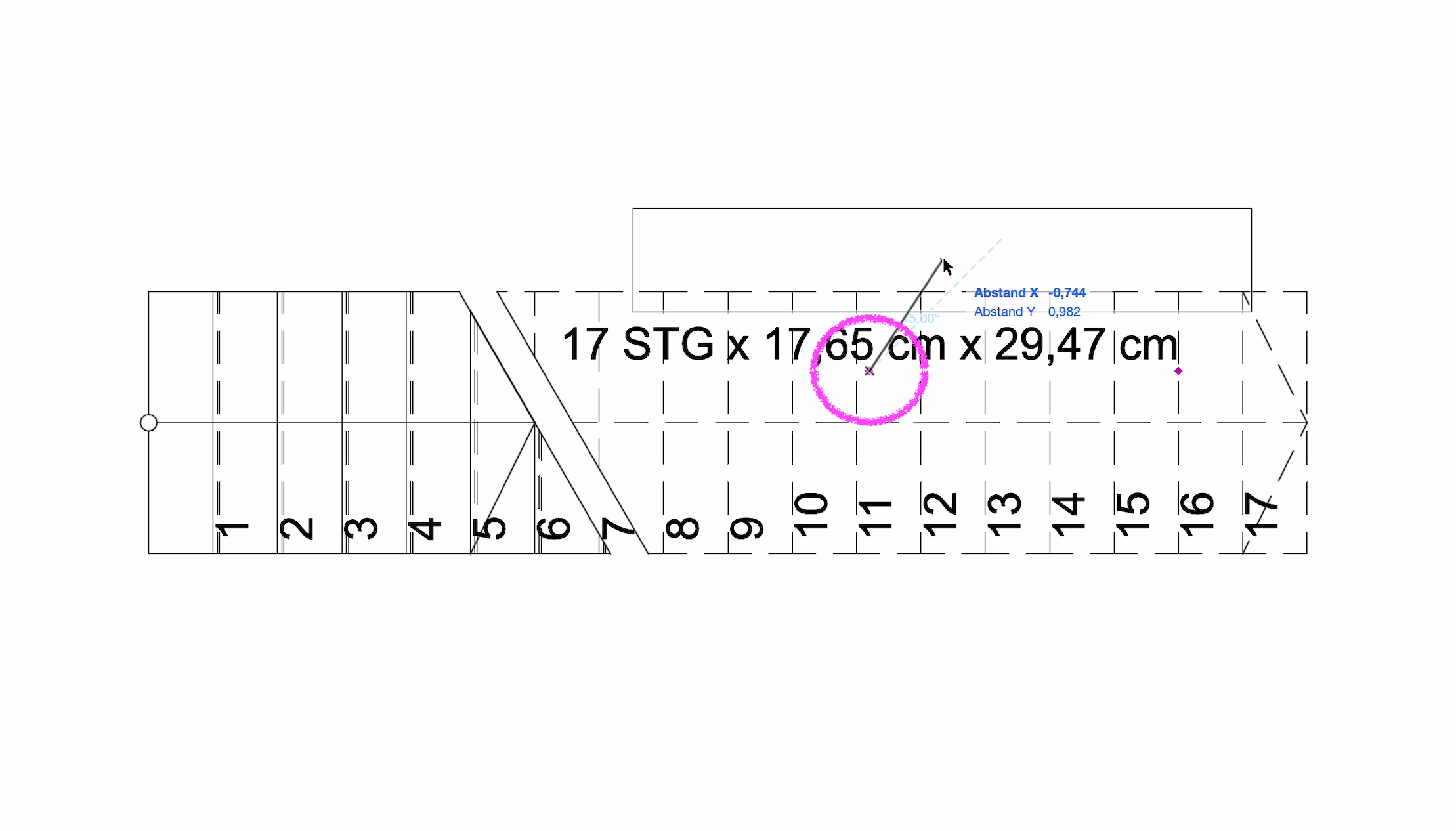

4. Position und Orientierung mit Fangpunkten einstellen
Nun kann die Position und Orientierung der gewünschten 2D-Symbole mittels der Fangpunkte angepasst werden:
Weitere Informationen zu diesem Thema bietet der folgende Link:
