Problemstellung
Schräge Achsen werden in der Ansichts-Darstellung von Ansichten und/oder Schnitten nicht dargestellt.
Troubleshooting
1. Position Ansicht prüfen

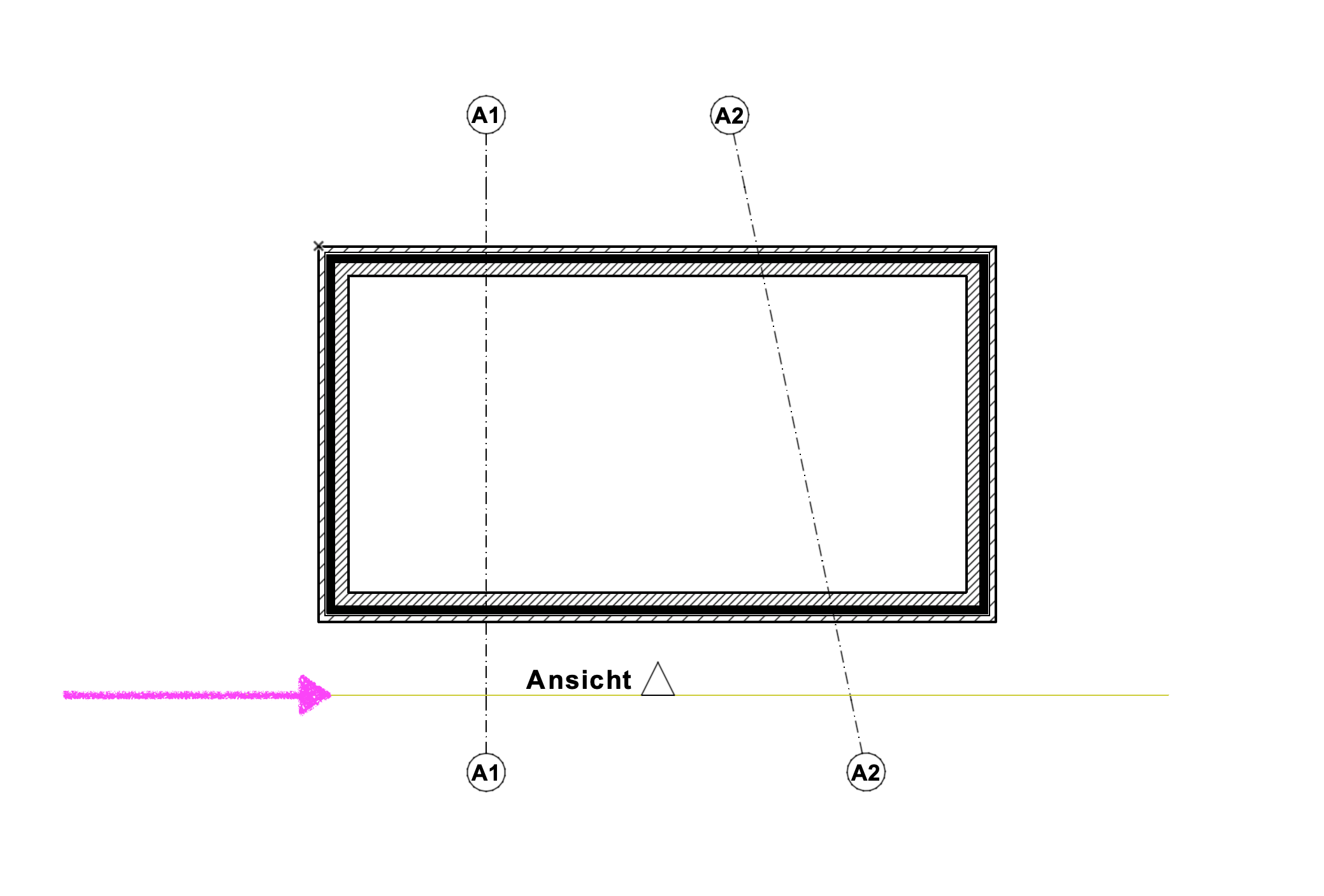

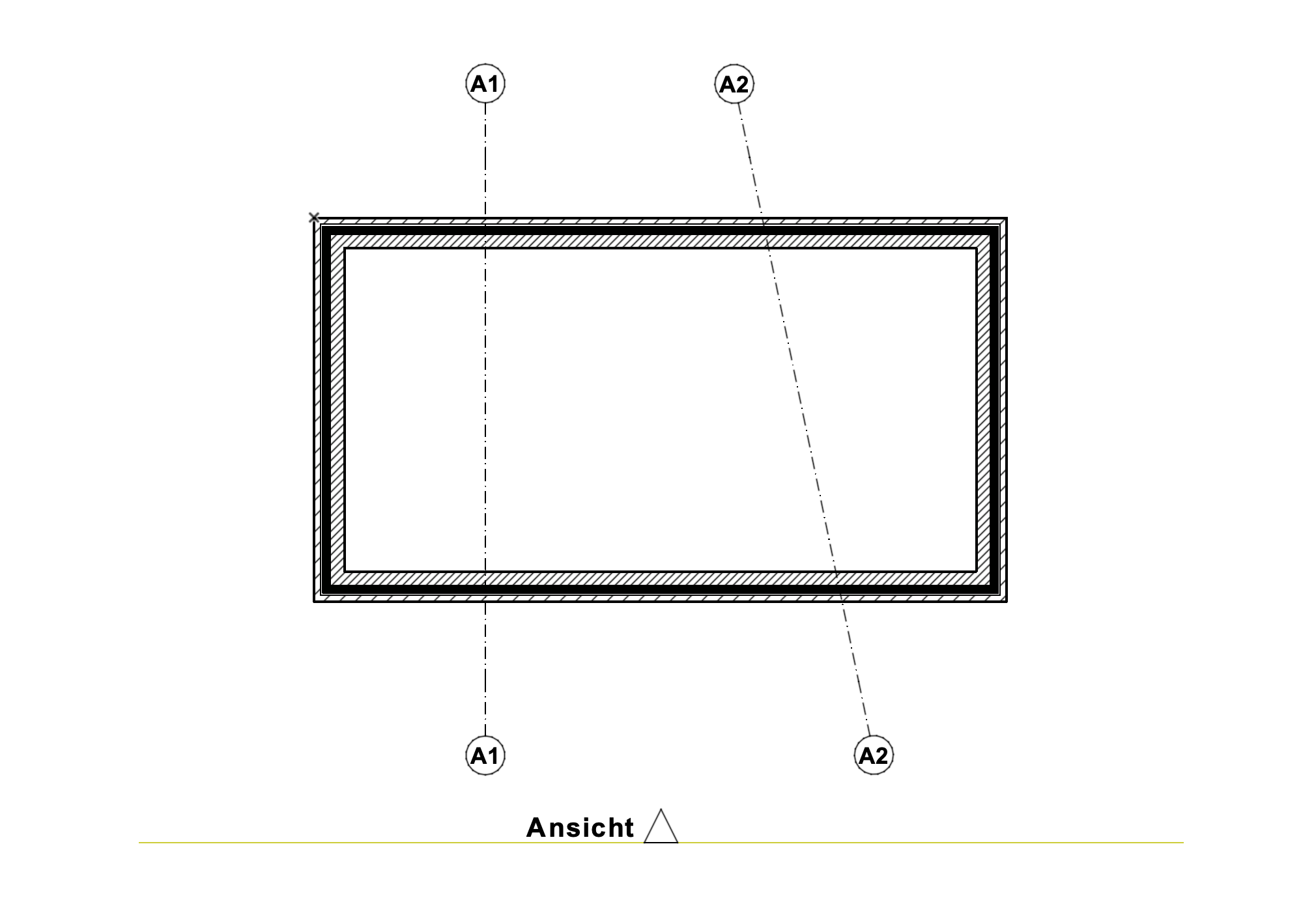

Die Ansichtslinie bzw. der Ansichtsmarker muss durch die schrägen Rasterelemente schneiden, sonst können diese in der Ansichts-Darstellung nicht mit erfasst werden.
2. Ansichts- bzw. Schnitt-Einstellungen prüfen

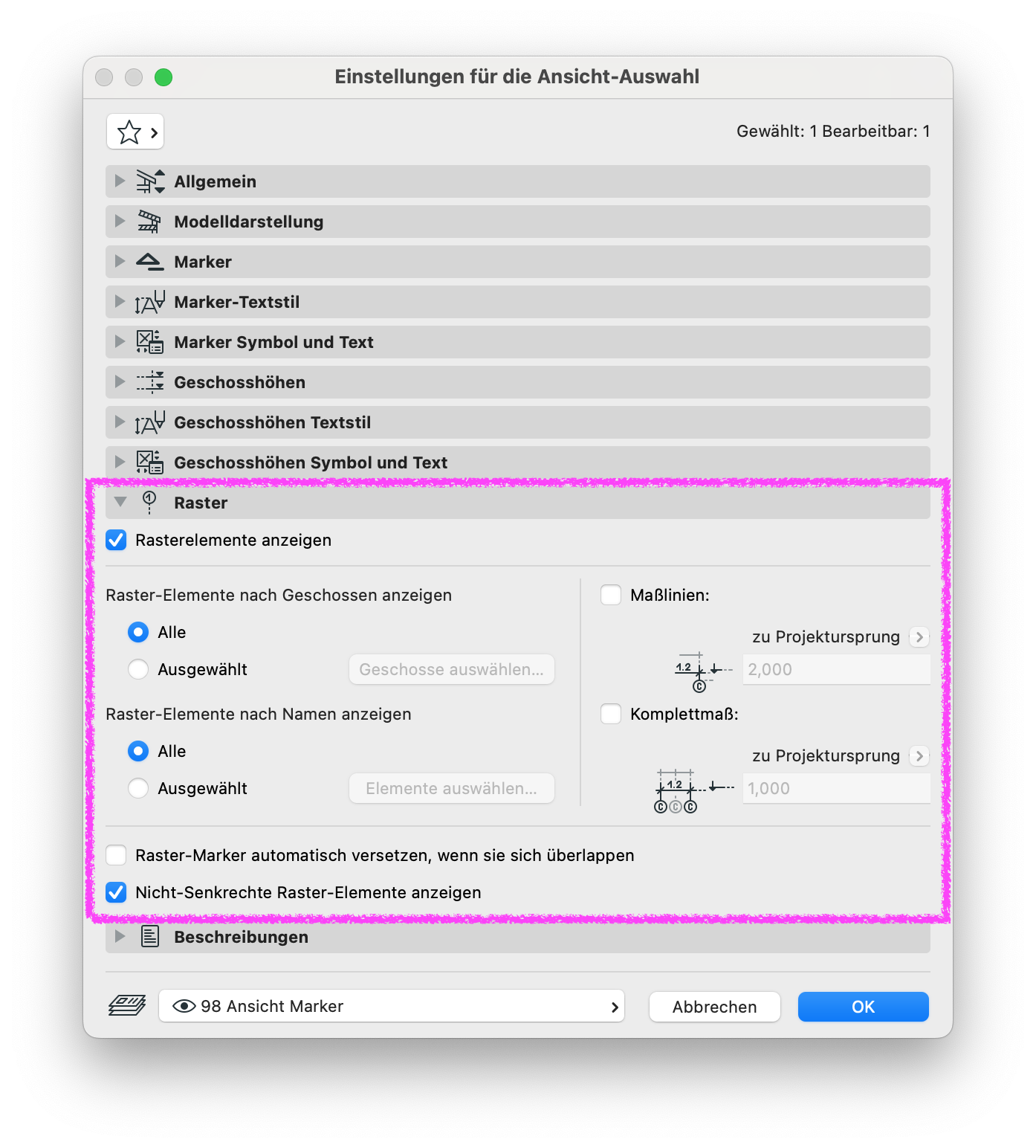

Einstellungen für die Ansicht-Auswahl (oder Schnitt-Auswahl) > Raster
- Die Option Rasterelemente anzeigen muss aktiviert sein.
- Raster-Elemente nach Geschossen anzeigen sollte auf Alle gestellt sein.
- Raster-Elemente nach Namen anzeigen sollte auf Alle gestellt sein (sofern alle im Grundriss platzierten Rasterelemente in der Ansicht dargestellt werden sollen).
- Die Option Nicht-Senkrechte Raster-Elemente anzeigen muss aktiviert sein.
