Problembeschreibung
Beim Import einer IFC Datei ins Archicad wird das importierte Modell gedreht. Der Winkel der importierten IFC ist falsch.
Troubleshooting
1. IFC in einem IFC Viewer prüfen
IFC mit einem Viewer aufmachen und Modellposition prüfen.
Kostenloser IFC Viewer zum herunterladen:
https://www.solibri.com/solibri-anywhere

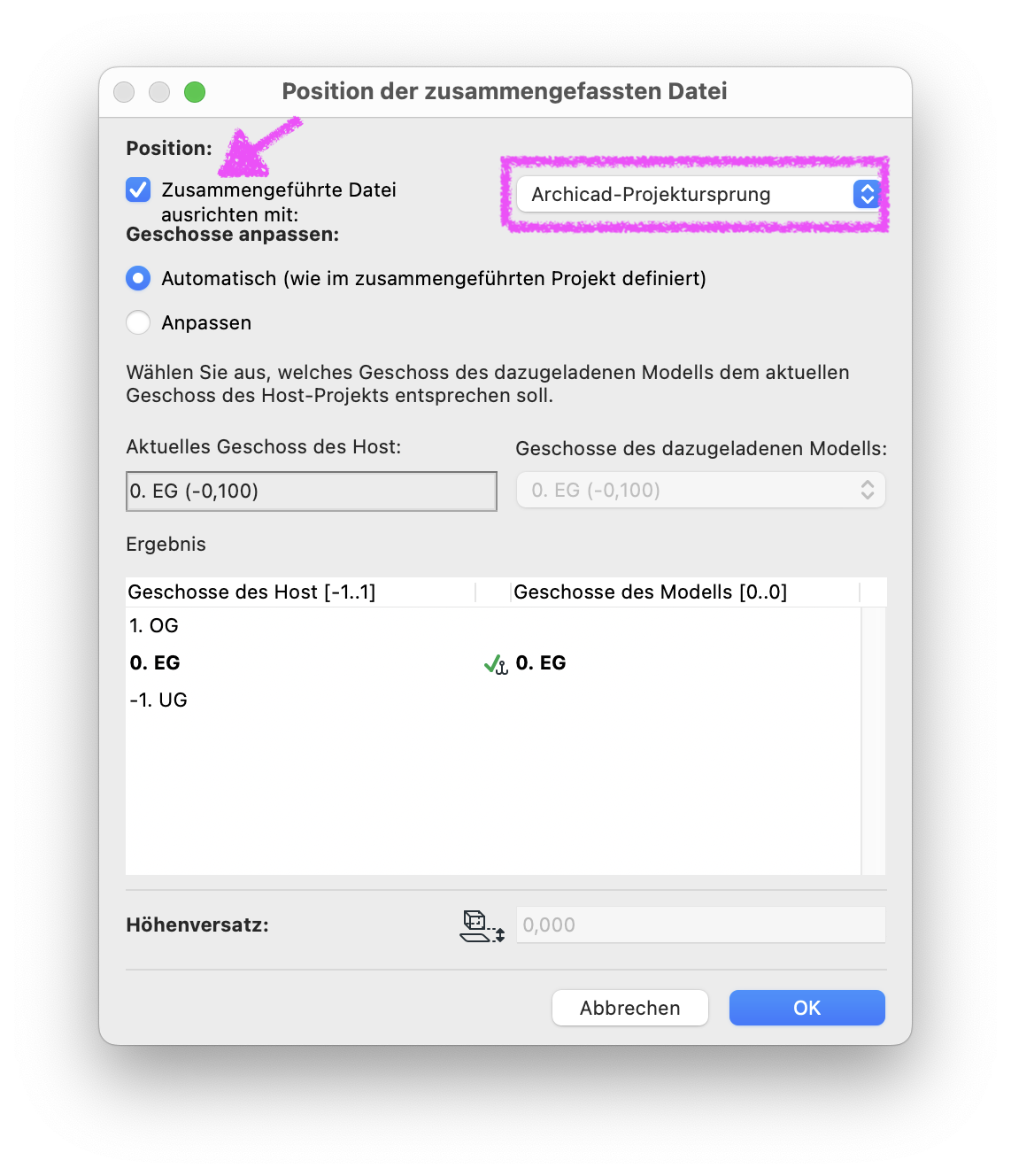

2. Position im Import-Dialog festlegen
Ablage > Interoperabilität > Dazuladen... > Dazuladen aus Datei...
Grundsätzlich wird IFC mit den Projektursprung (0;0) ausgerichtet. Wenn eine Ausrichtung nach Vermessungspunkt gewünscht ist, sollte die Einstellung Zusammengeführte Datei ausrichten mit: Archciad-Vermessungspunkt gewählt werden.
3. Vermessungspunkt-Einstellungen prüfen

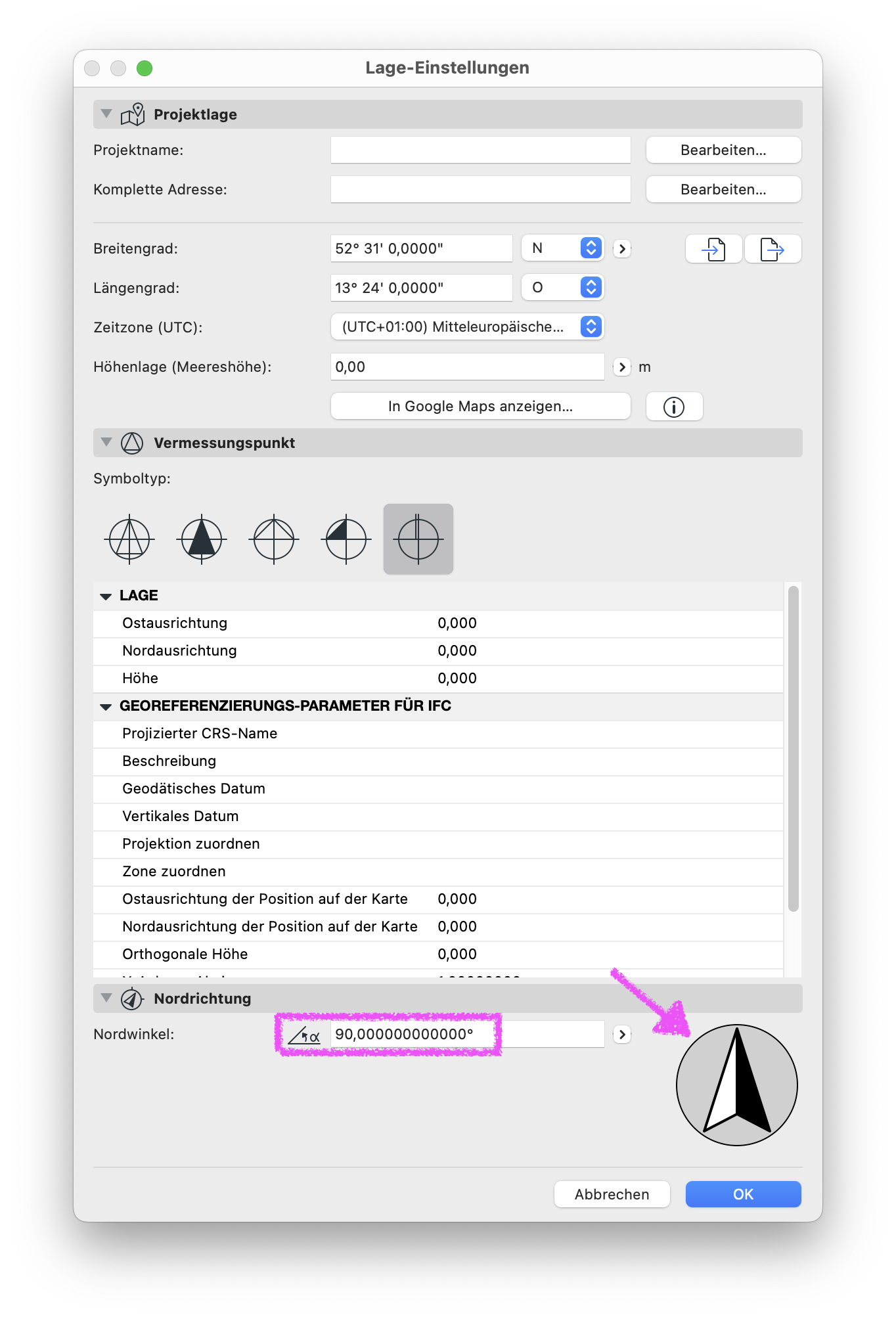

Optionen > Projektpräferenzen > Lage-Einstelllungen
Ist die eingestellte Nordrichtung korrekt?
Hinweis: 90 Grad ist die Standard-Nordrichtung in Archicad (entspricht der Y-Achse).
Hier finden Sie zusätzliche Informationen zu dem Vermessungspunkt: Archicad Hilfe.
