Problemstellung

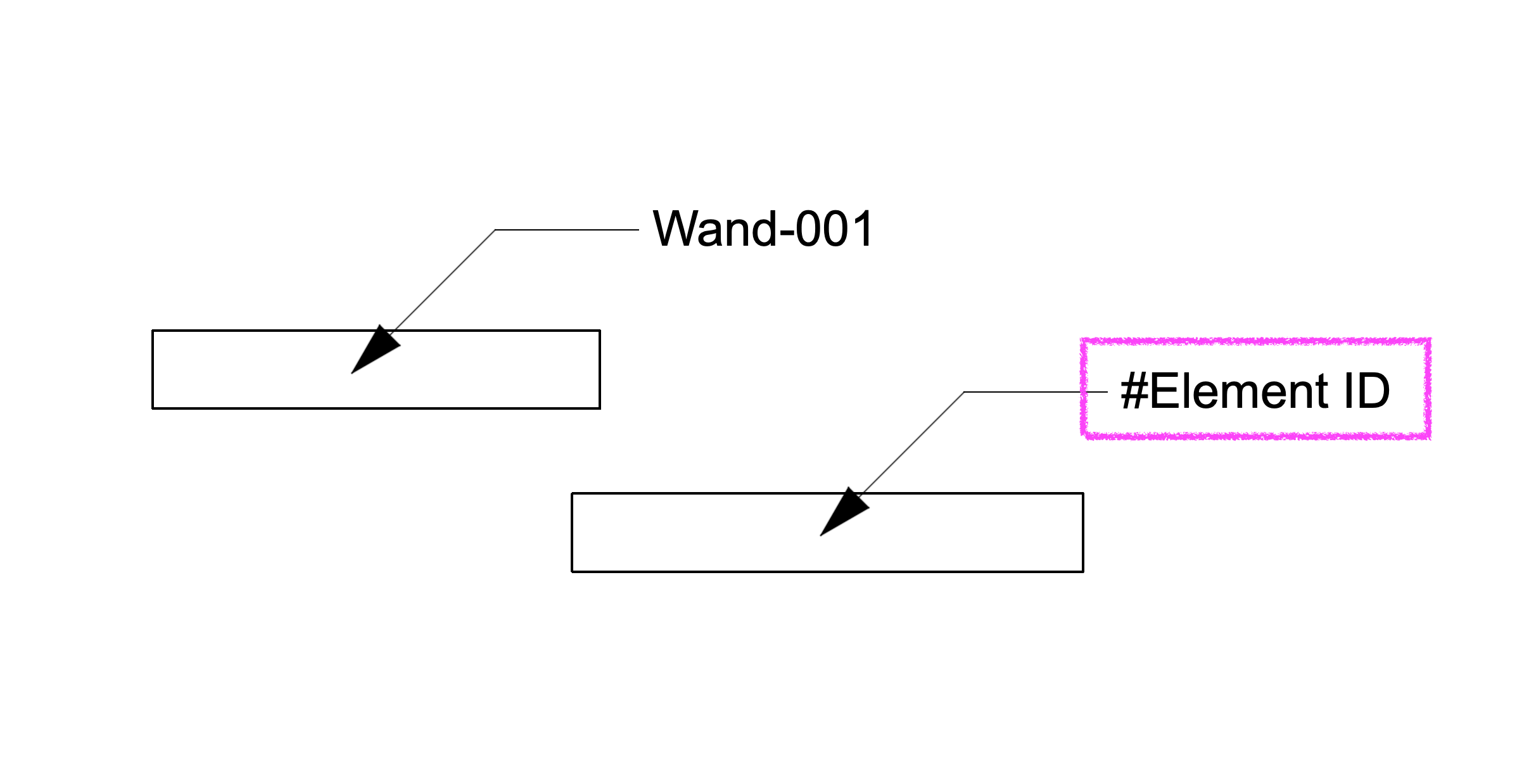

Ein Etikett, z.B. ein Autotext-Etikett, wird zur Anzeige eines Parameters, z.B. der Element-ID, einem Element zugewiesen. Es wird kein Wert-Eintrag angezeigt sondern lediglich die Parameter-Bezeichnung.
Troubleshooting
1. Assoziative Geometriemethode verwendet?

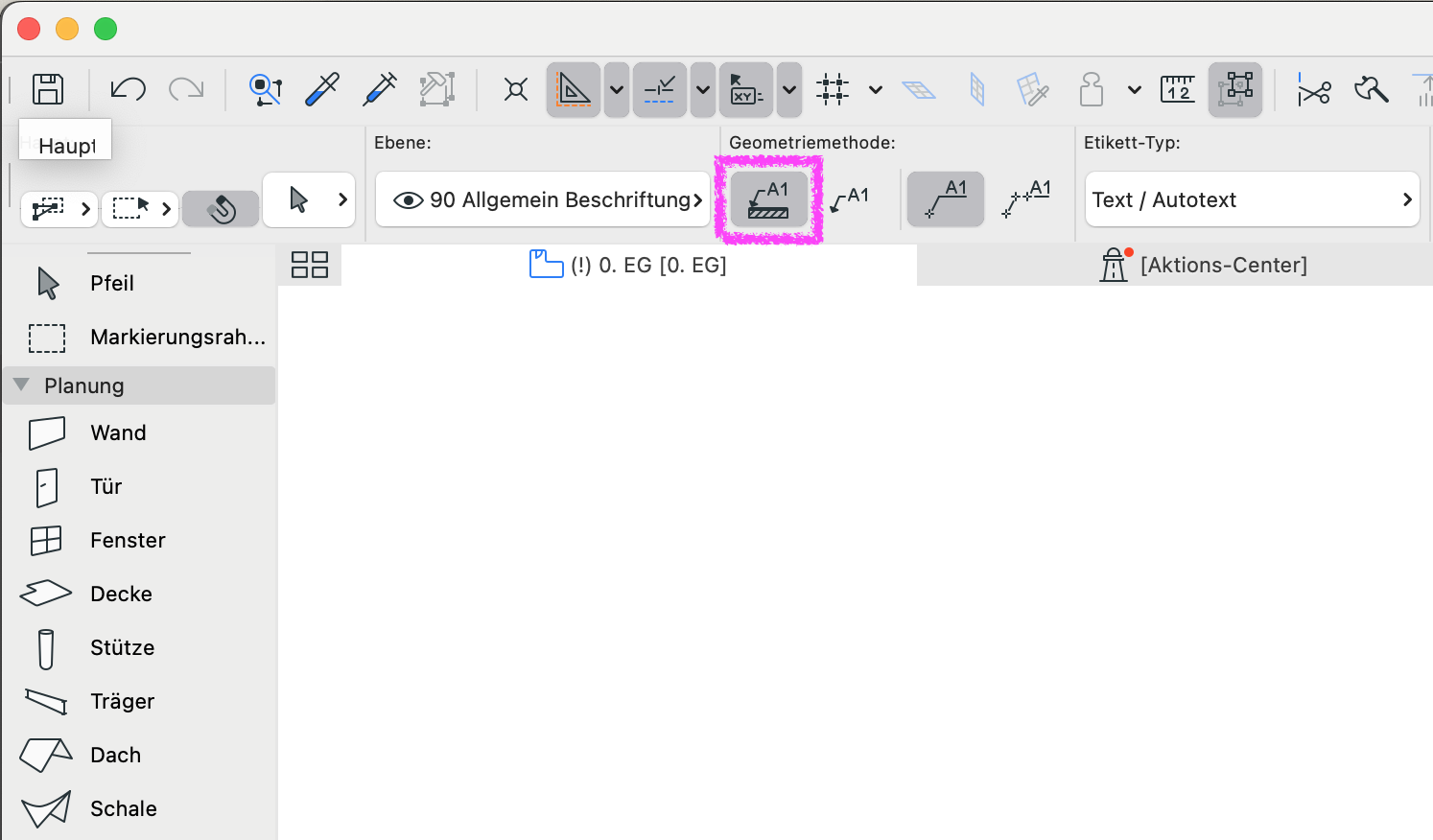

Das Etikett muss mit der assoziativen Geometriemethode auf das Element referenziert sein.
Hinweis: Ein bereits platziertes Etikett kann nicht nachträglich auf die assoziative Geometriemethode umgestellt werden. Das Etikett-Werkzeug muss auf assoziativ eingestellt sein und das Etikett noch einmal neu platziert werden.
2. Einträge für Parameter hinterlegt?

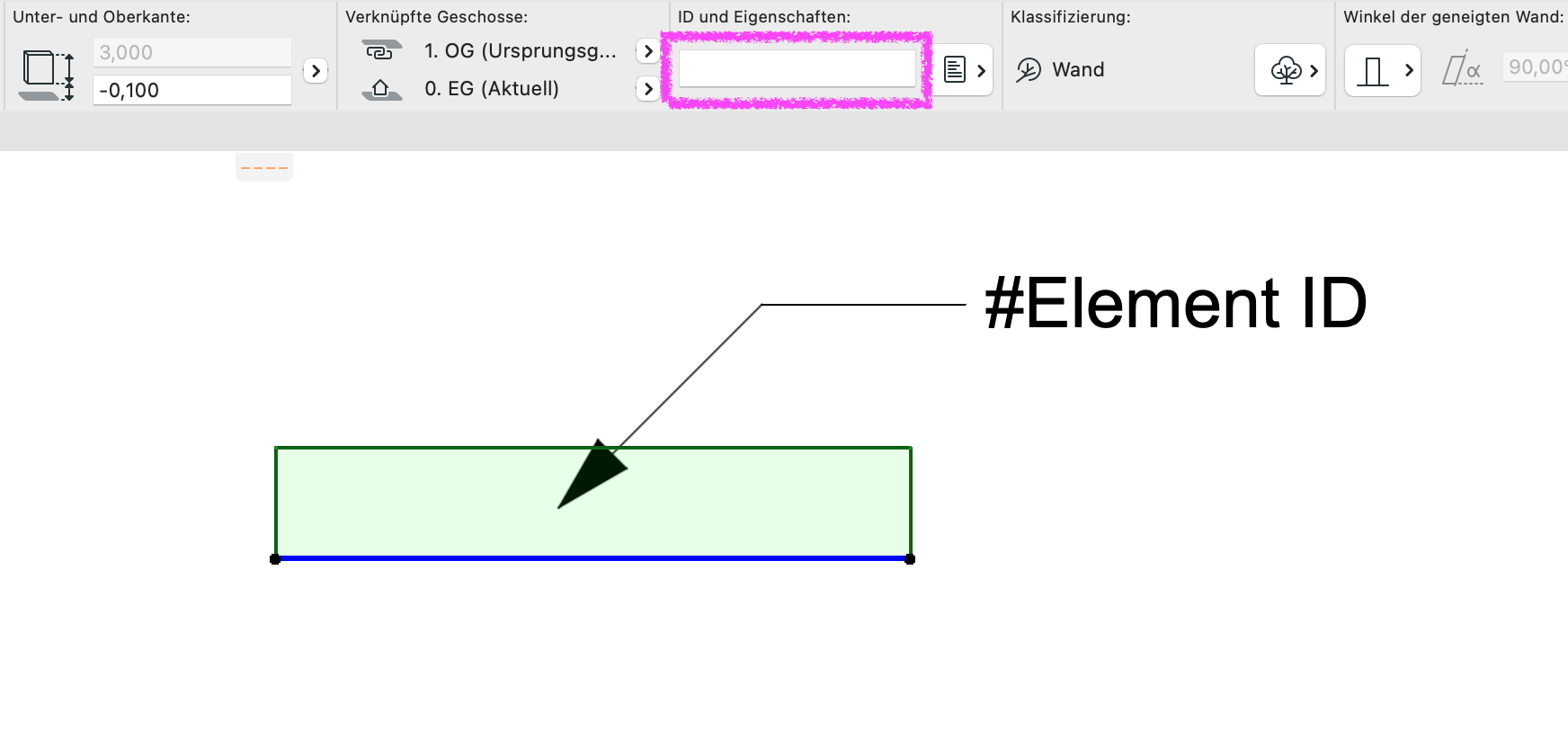

Wert-Einträge in Etiketten können nur dargestellt werden, wenn für die jeweiligen Parameter, z.B. der Element-ID, auch Einträge vorgenommen worden sind.
3. Elementspezifische Parameter verwendet?

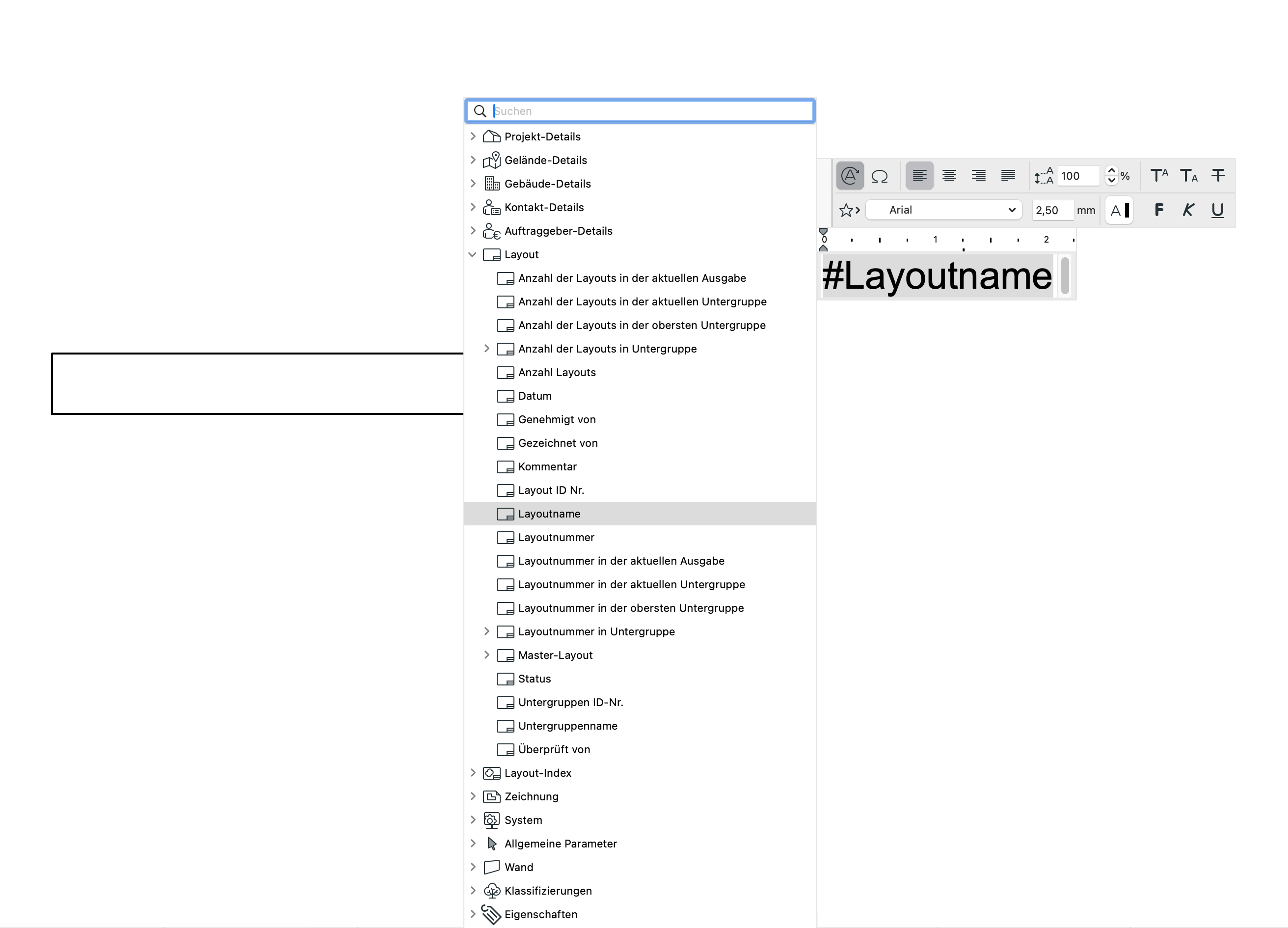

Wert-Einträge in Etiketten können nur dargestellt werden, wenn auch elementspezifische Parameter verwendet werden. Zum Beispiel kann ein Parameter aus der Rubrik Layout keine Wert-Einträge im Etikett anzeigen lassen, wenn dieses mit einer Wand referenziert ist.
