Problemstellung
Die als 2D-Elemente im Grundriss gezeichneten Linien sollen in einer Auswertung in der Länge einzeln oder als Summe ausgewertet werden. In der Auswertung kann jedoch die Linie als Elementtyp nicht ausgewählt werden und lässt sich damit auch nicht auswerten.

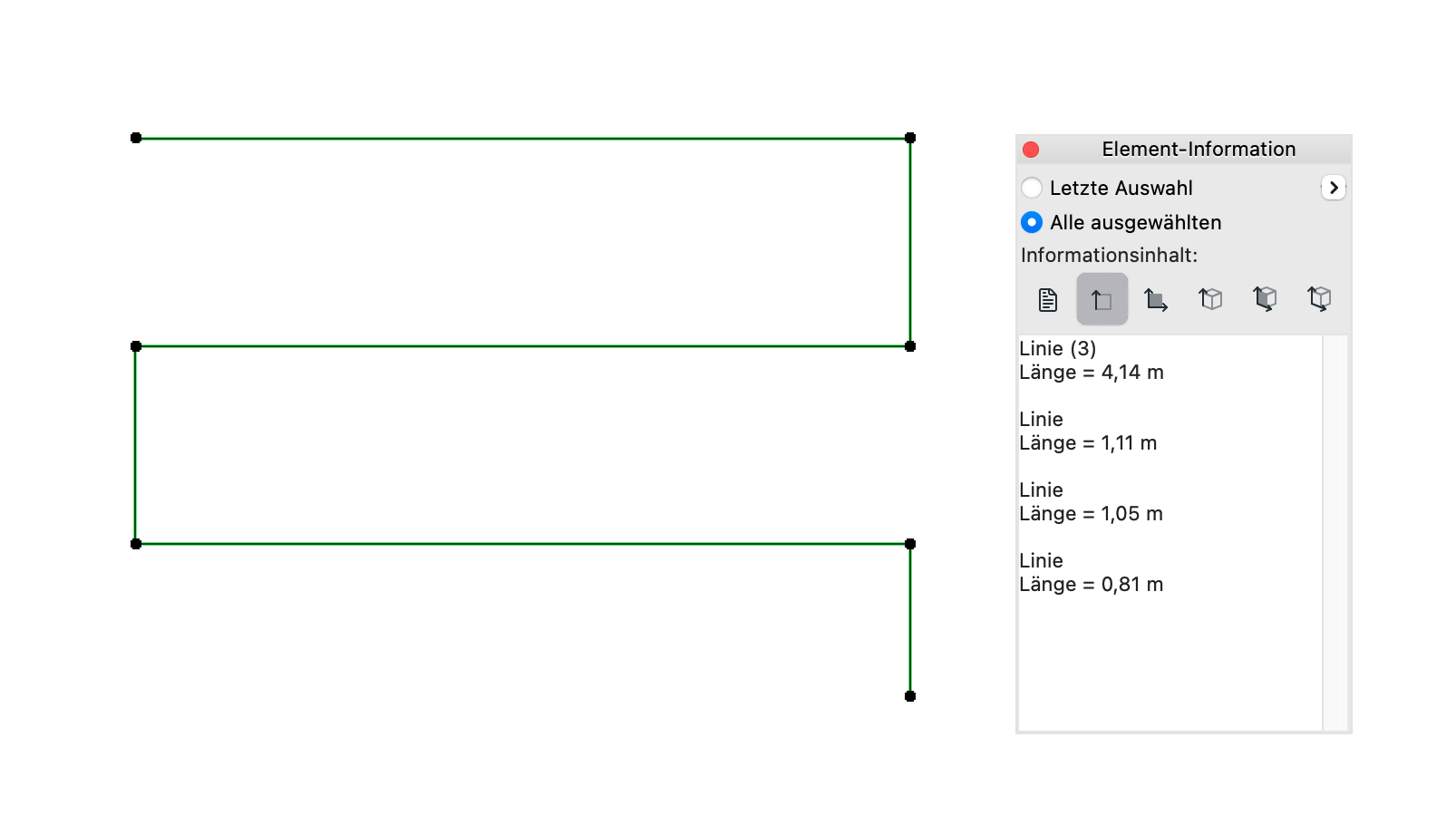

In den Element-Informationen kann die Länge der Linien wiedergegeben werden.
Troubleshooting
3D Elemente verwenden

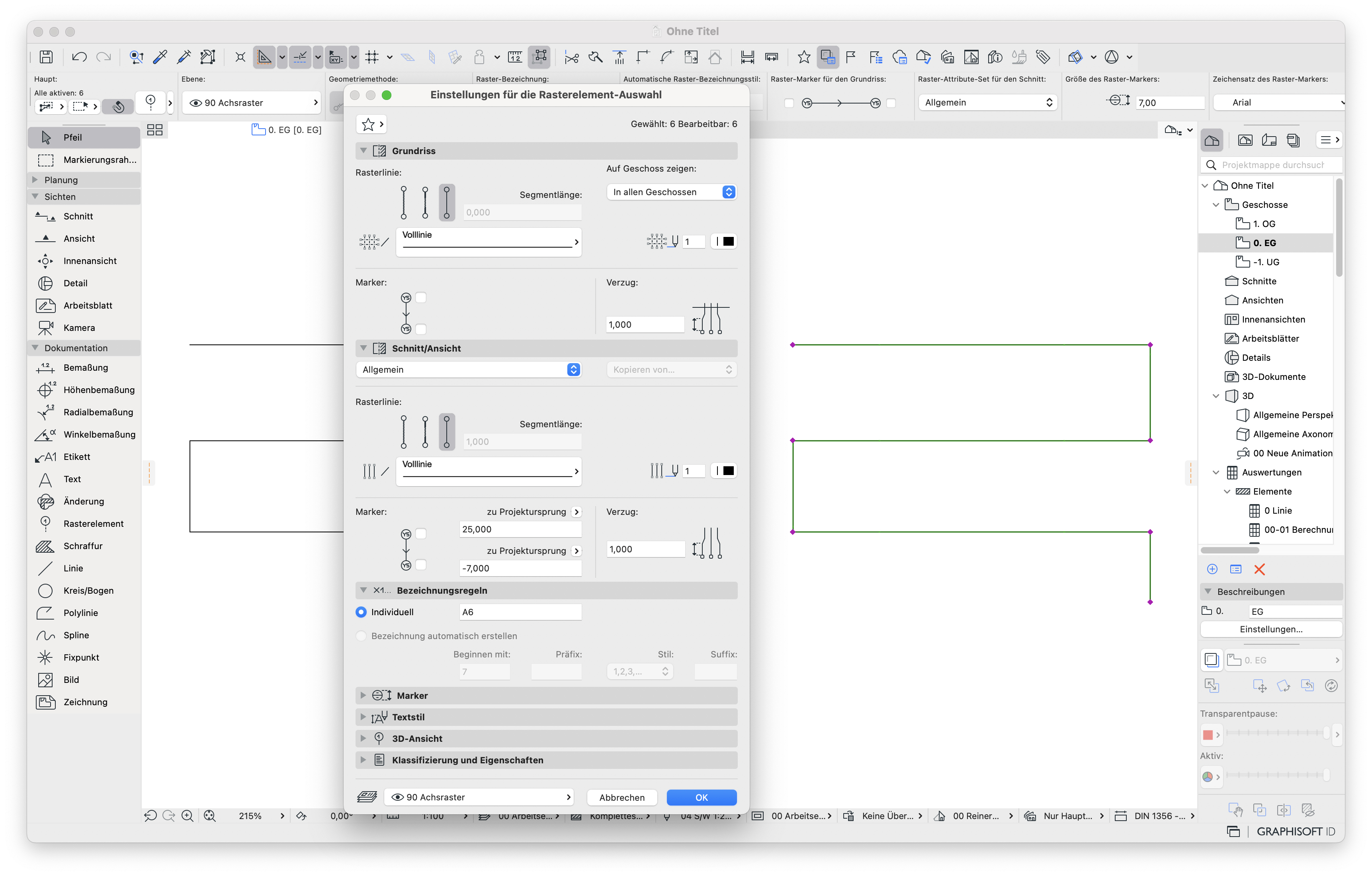

Die Auswertung kann nur Informationen aus dem 3D auswerten. Die Linien müssen deswegen mit einem 3D-Werkzeug, z. B. Rasterelemente, erstellt werden.

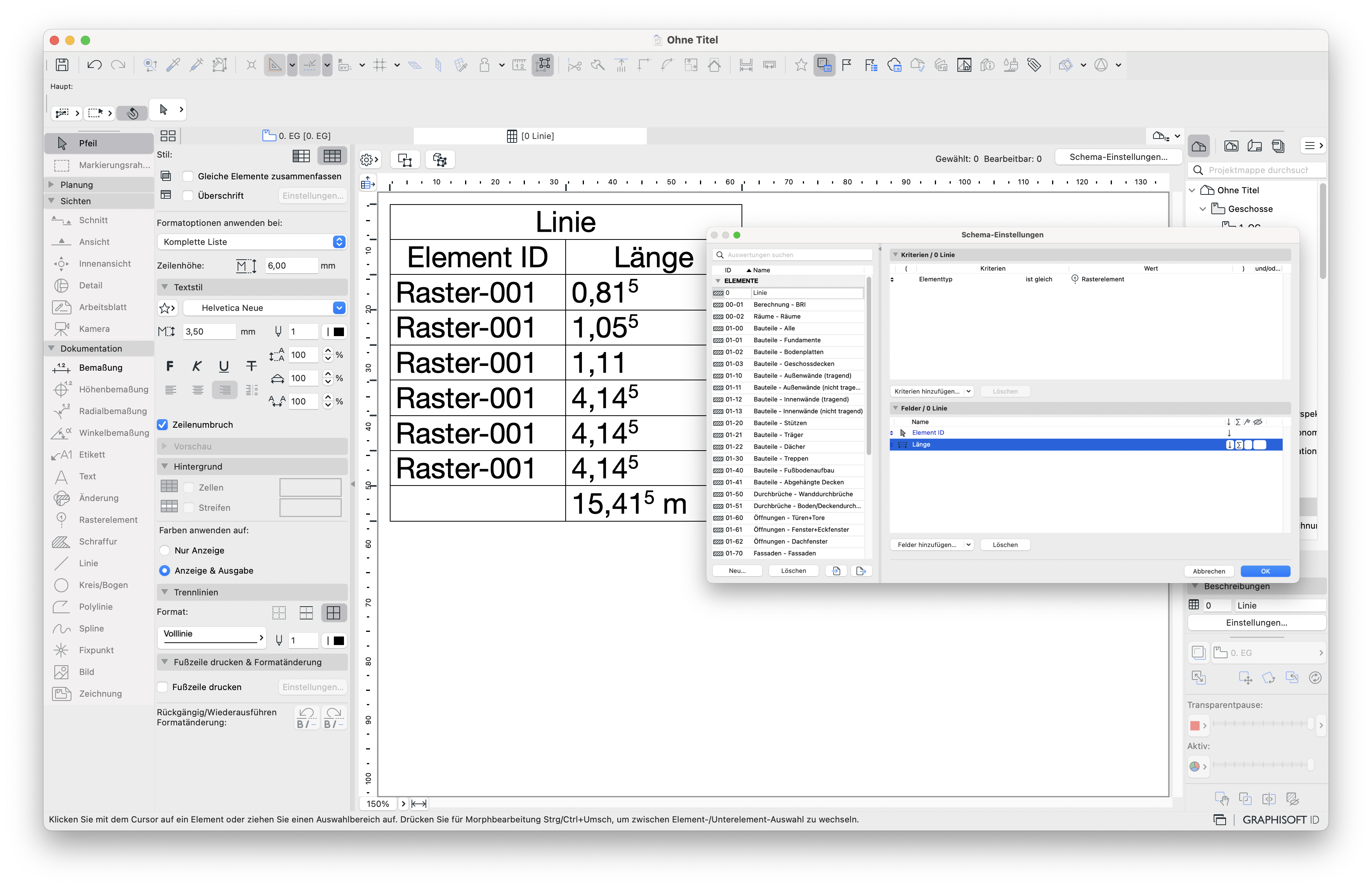

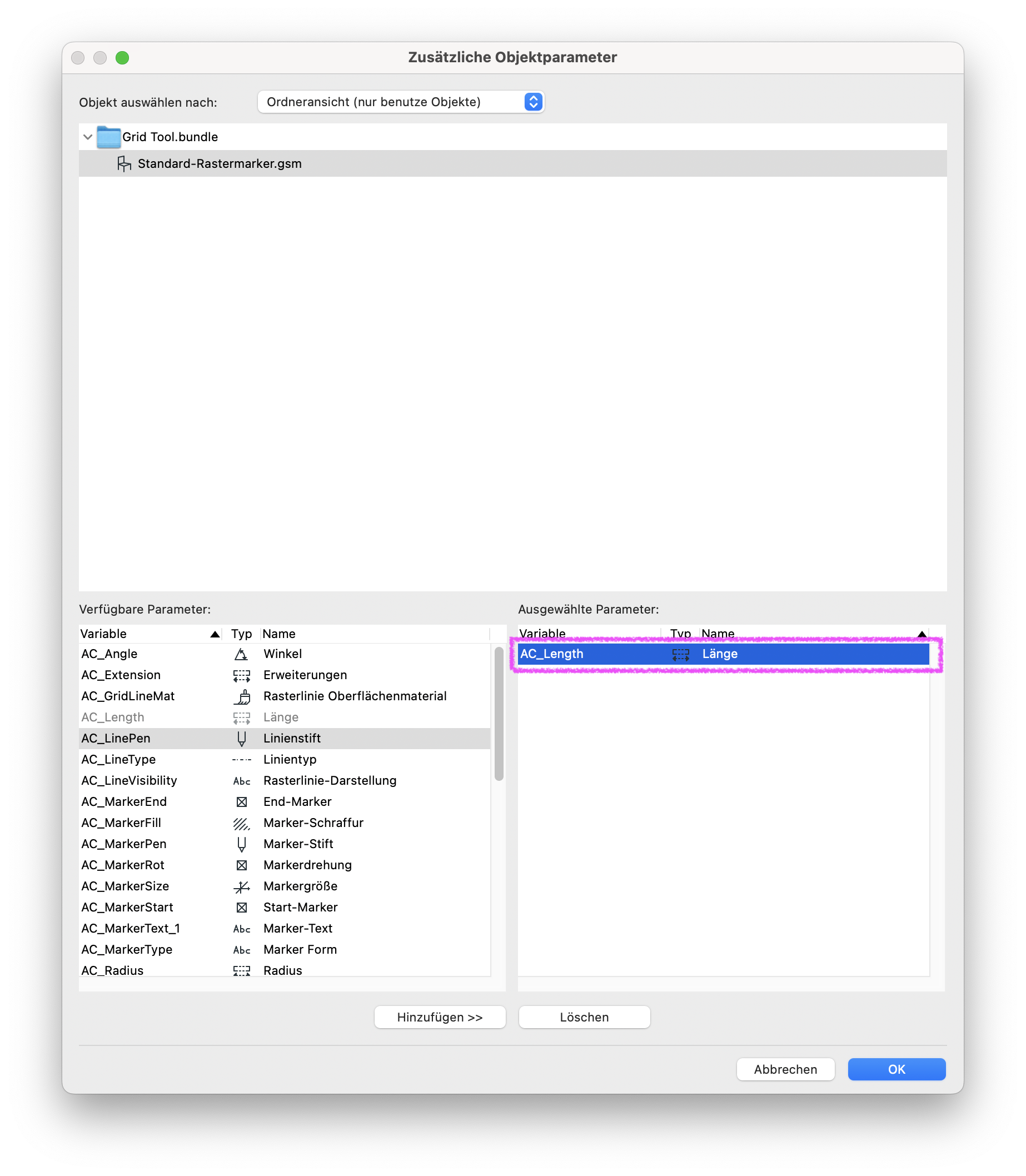

Die Rasterelemente können anschließend in der Auswertung aufgelistet werden. Der hinzugefügte Bibliothekselementparameter AC_Length - Länge kann dann in der Auswertung verwendet werden, um die einzelne und gesamte Länge der linearen Rasterelemente auszuwerten.
Hinweis:
Die einzigen 2D-Elemente, welche in der Auswertung aufgelistet werden können, sind im Grundriss platzierte Schraffuren.
Bei diesen Workflow handelt es sich nicht um einen BIM konforme Vorgehensweise.
