Problemstellung

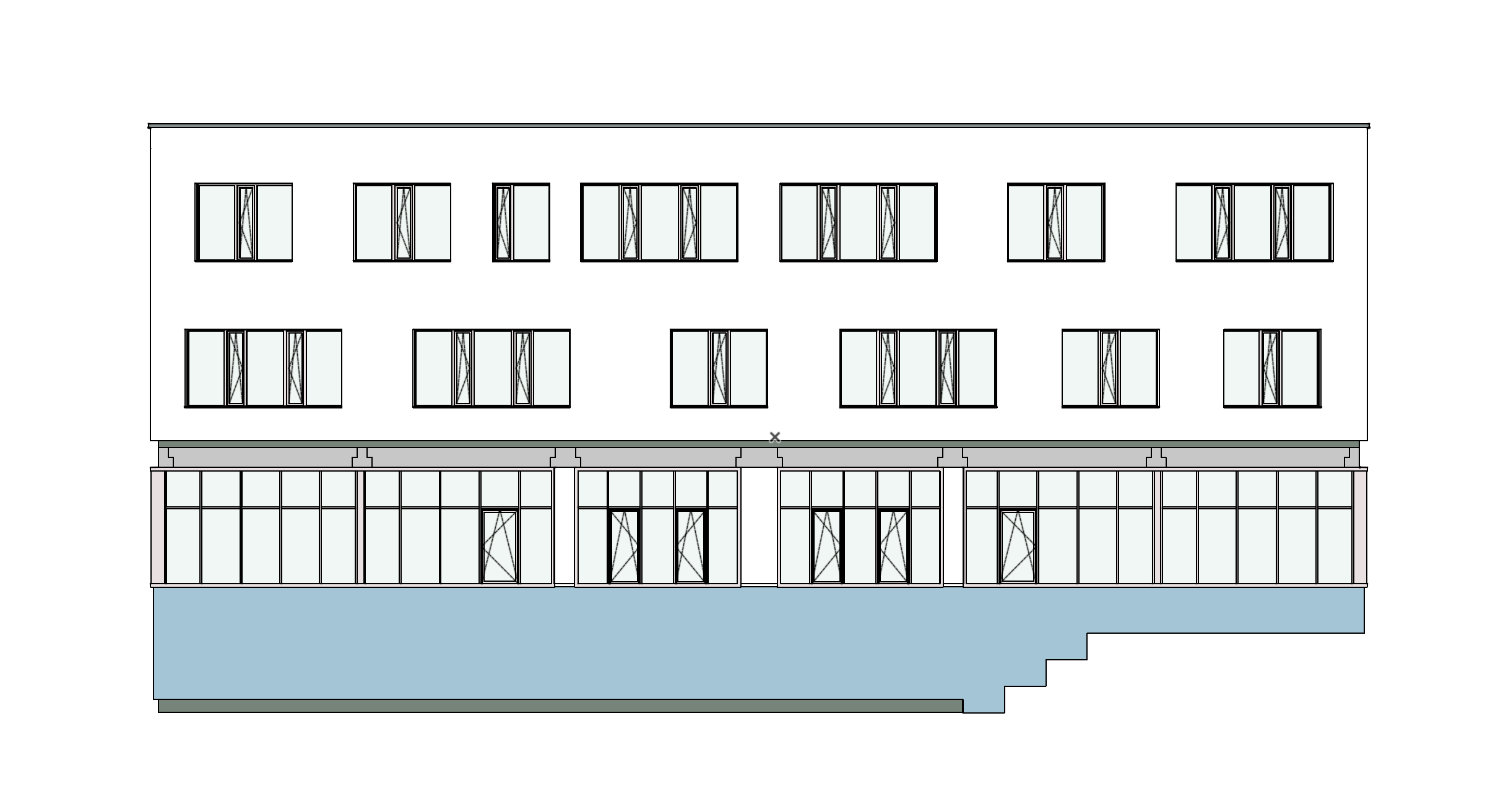

Elemente, welche sich im 3D-Modell hinter anderen Elementen befinden und folglich von Schnitt- oder Ansichtsmarkern in der Ansichts-Darstellung nicht direkt erfasst werden können, lassen sich mit ihren verdeckten Kanten in der Ansicht nicht darstellen.
Troubleshooting
Folgende Tipps können helfen, die Kanten in der Ansicht zu ergänzen.
1. Verdeckte Kanten mit 2D-Werkzeugen manuell nachzeichnen
Die benötigten Linien können manuell mittels den 2D-Werkzeugen wie Linien-, Polylinien oder Schraffur-Werkzeug, etc. nachgezeichnet werden.
Hinweis:
Empfehlenswert ist die zusammengehörigen 2D-Elemente zu gruppieren und auf eine gesonderte Ebene abzulegen.
2. Verdeckte Kanten über 3D-Dokument generieren
Über ein neues 3D-Dokument aus 3D kann man sich die verdeckten Kanten darstellen lassen:

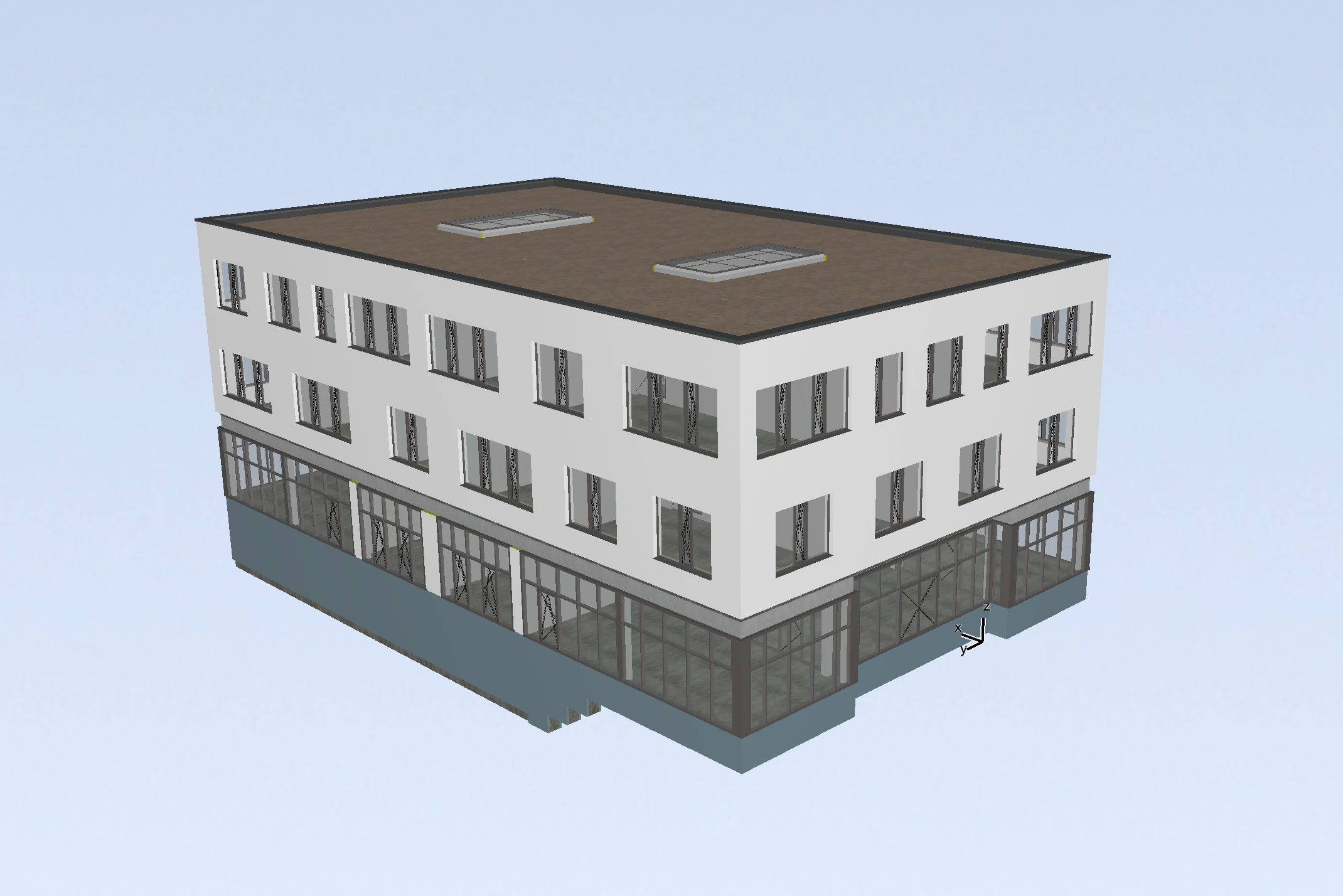

1. 3D-Modell anzeigen
Fenster > 3D-Fenster
3D-Fenster bzw. 3D-Modell öffnen, so dass die entspr. Modell-Elemente, welche für die Ansicht von Relevanz sind, angezeigt werden.
2. 3D-Schnitt erstellen

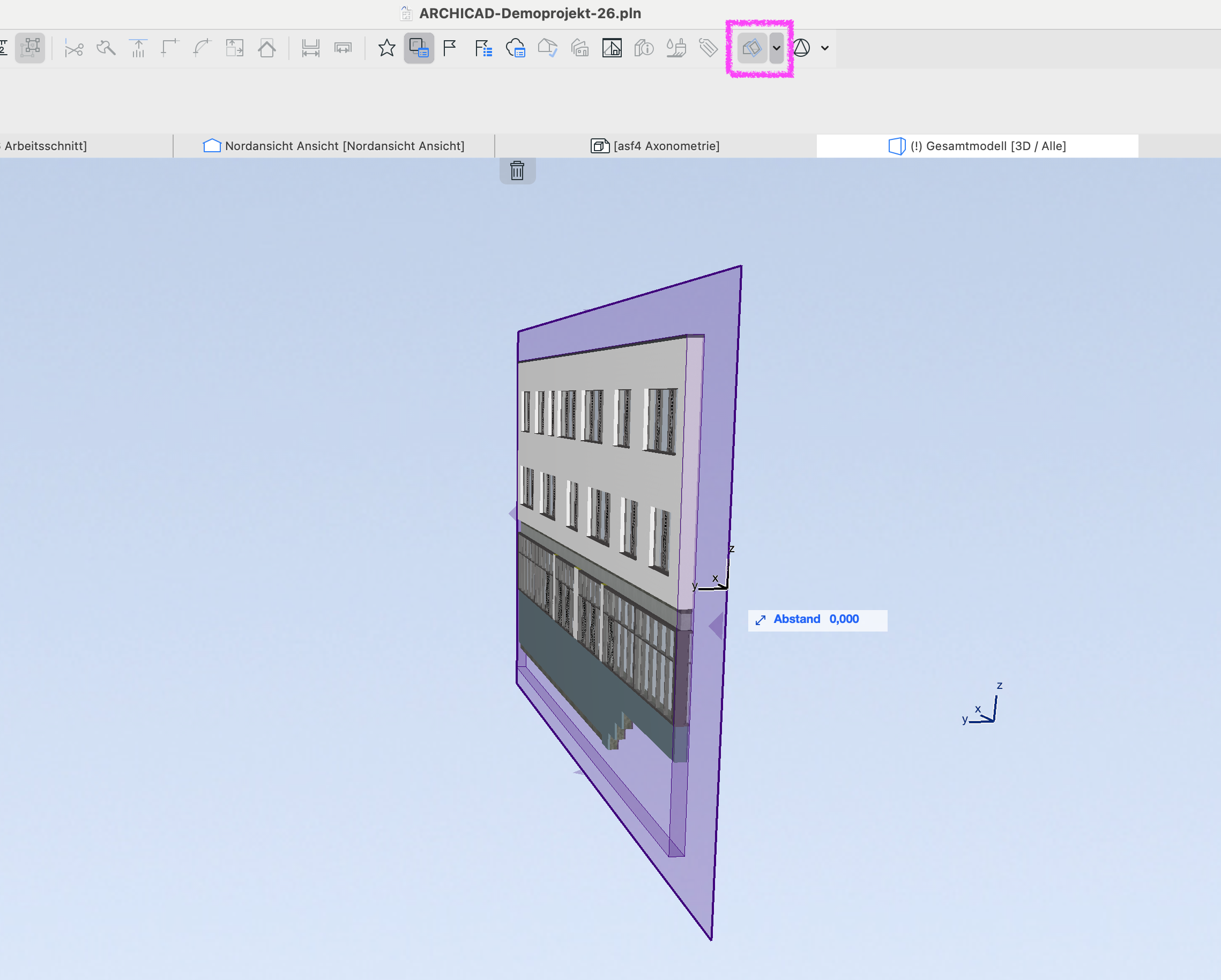

Ansicht > Elemente in 3D > 3D-Schnitt ausführen
Das 3D-Modell wird mittels entspr. 3D-Schnitte so zurechtgestutzt, so dass nur die für die entspr. Ansicht relevanten Modellinhalte übrig bleiben:

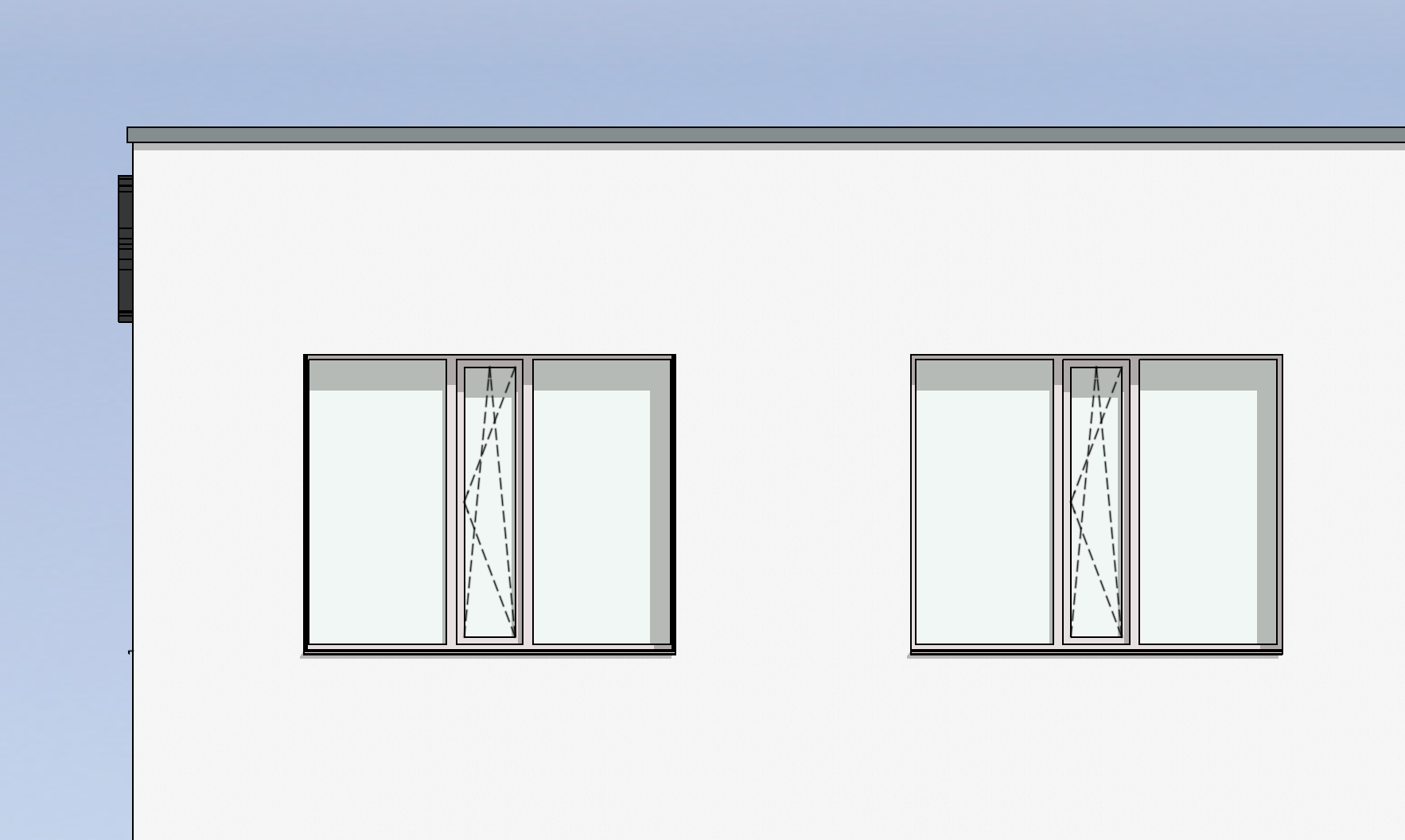

3. Axonometrie einstellen
Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart...

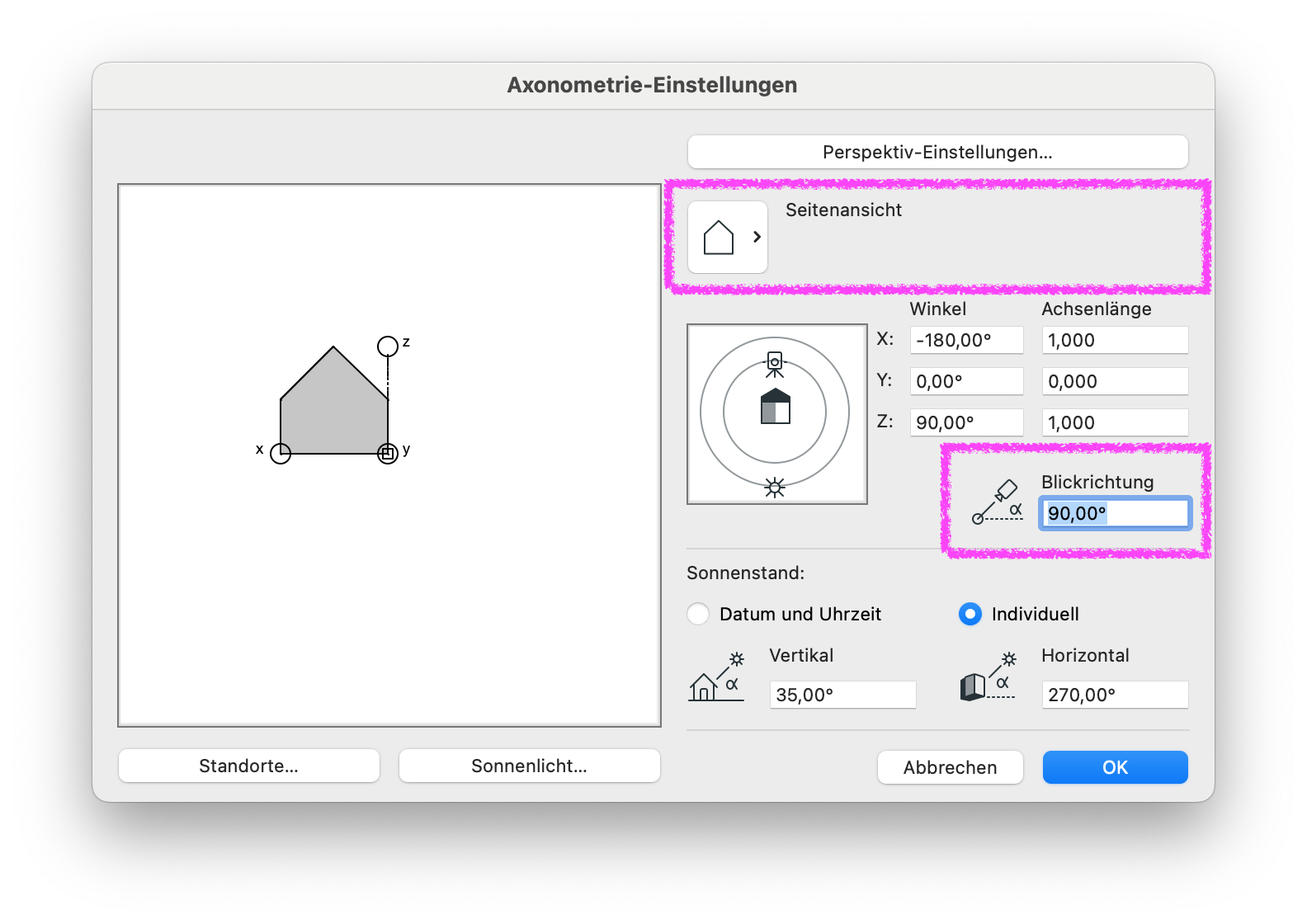

- Axonometrie-Einstellungen... > auf das Projektionssymbol klicken und die Einstellung "Seitenansicht" wählen
- Blickrichtung 90° einstellen
4. Neues 3D-Dokument aus 3D von der Ansicht erzeugen
Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument...
Mit dem o. g. Menübefehl wird ein 3D-Dokument von dem 3D-Modell bzw. der axonometrischen Ansicht erstellt.
5. Verdeckte Kanten einstellen und aktivieren
3D Dokument-Einstellungen der Auswahl > Modelldarstellung > Verdeckte Kanten
Die Option "Verdeckte Kanten" aktivieren und Einstellungen bzgl. Kantenlinie und Kantenstift tätigen:
6. 3D-Dokument markieren und in generierte Ansicht oder Schnitt kopieren

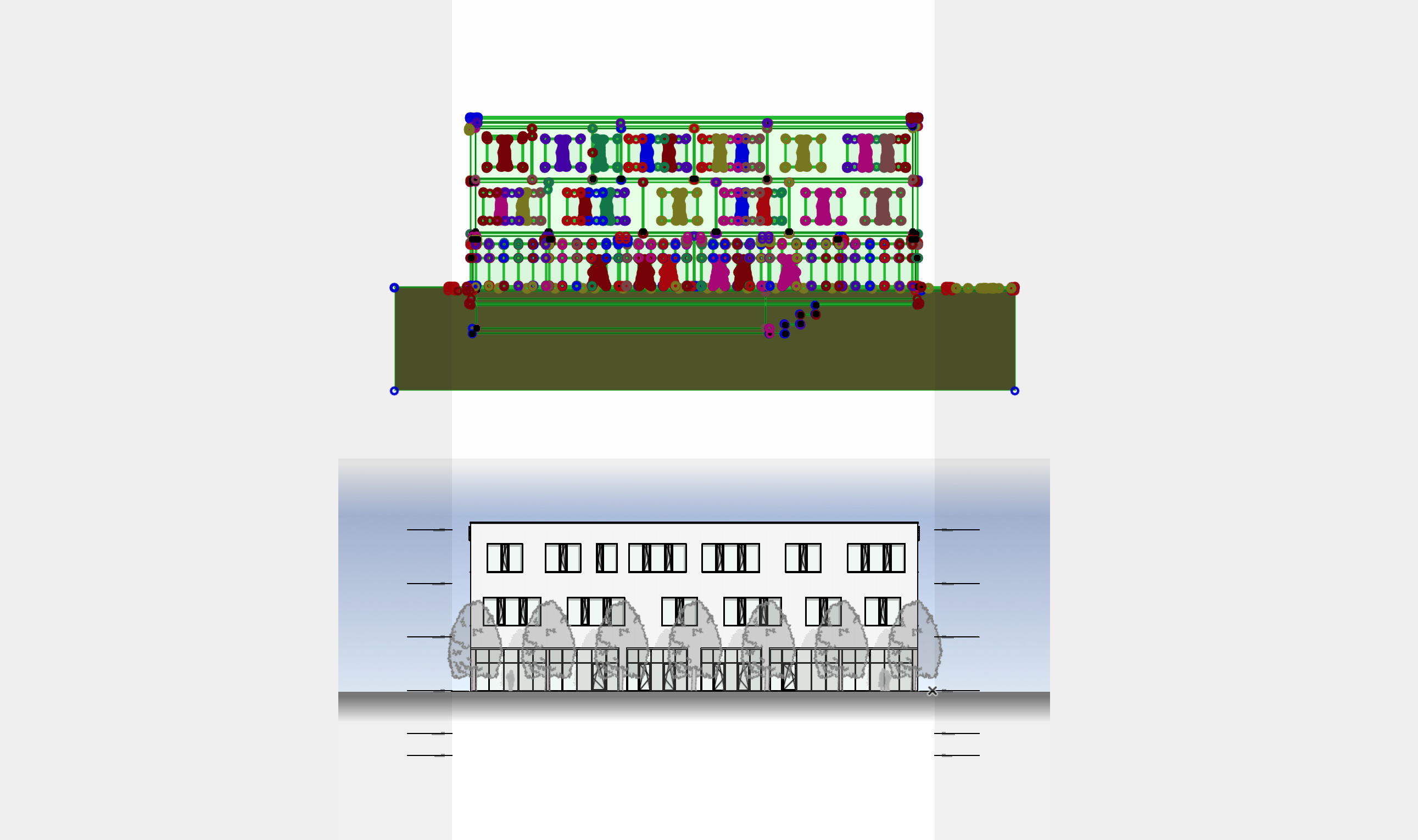

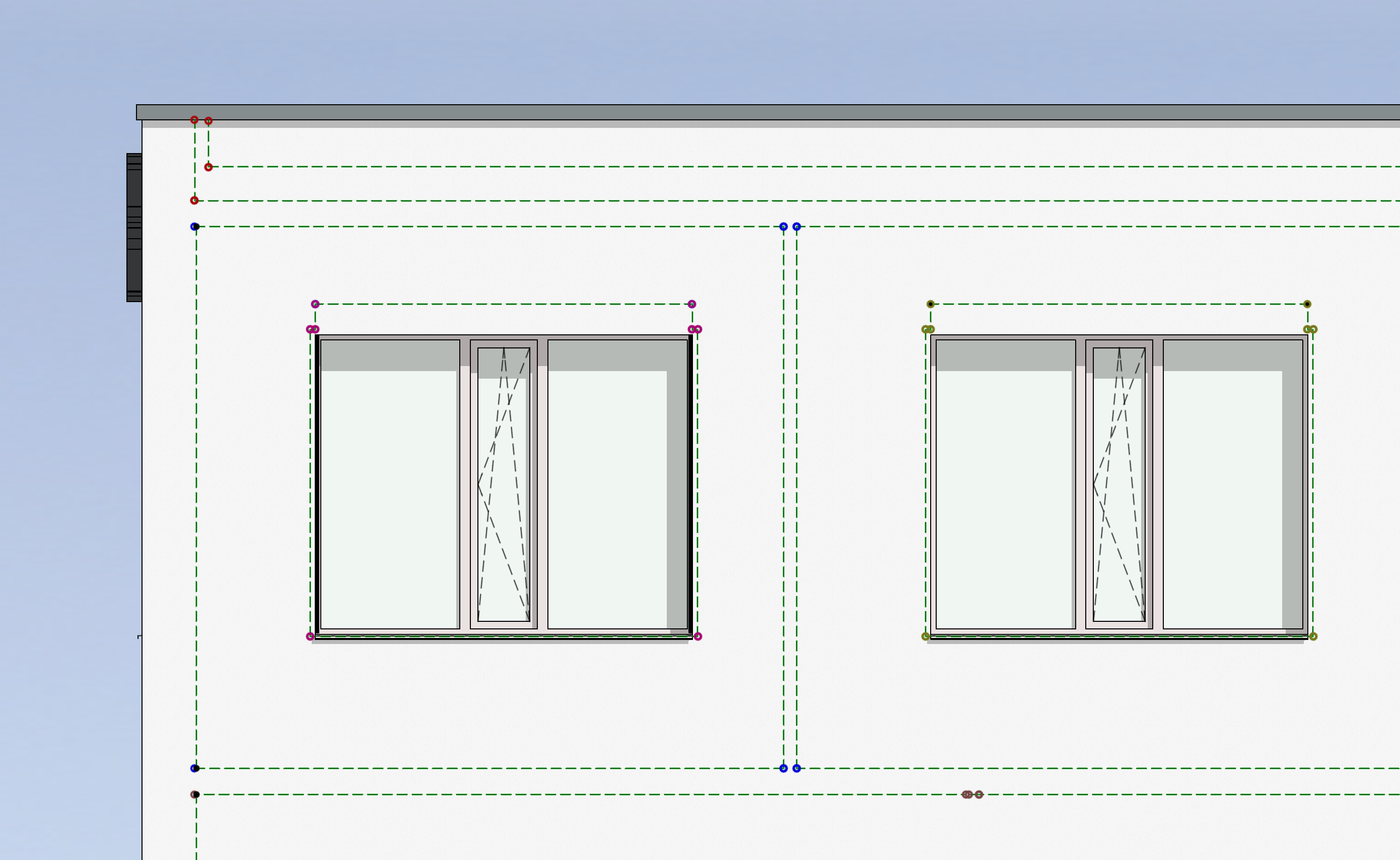

7. Gewünschte Linien in der Kopie des 3D-Dokuments auswählen und in die eigentliche Ansicht/Schnitt verschieben/kopieren:
Hinweis:
Für das Auswählen der Linien kann ggf. die Funktion "Suchen & Aktivieren" weiterhelfen.
