Problemstellung

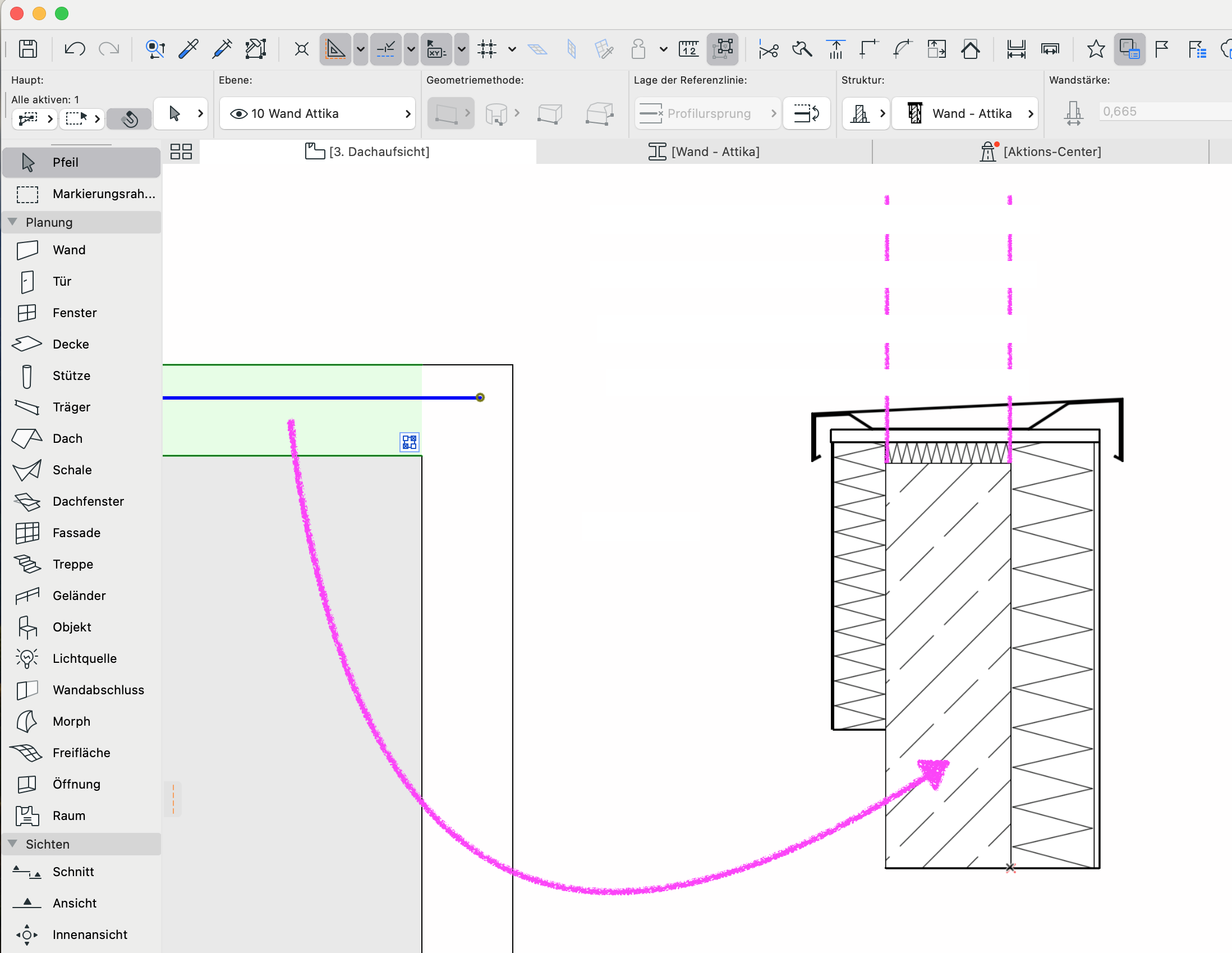

Die verdeckten Kanten einzelner Schichten des Profilbauteils lassen sich in der Aufsichts-Darstellung nicht anzeigen.
Troubleshooting
Verdeckte Kanten eines Profil lassen sich nicht automatisch erkennen und darstellen. Folgender Tipp kann helfen.
Mit 2D-Werkzeugen manuell nachzeichnen

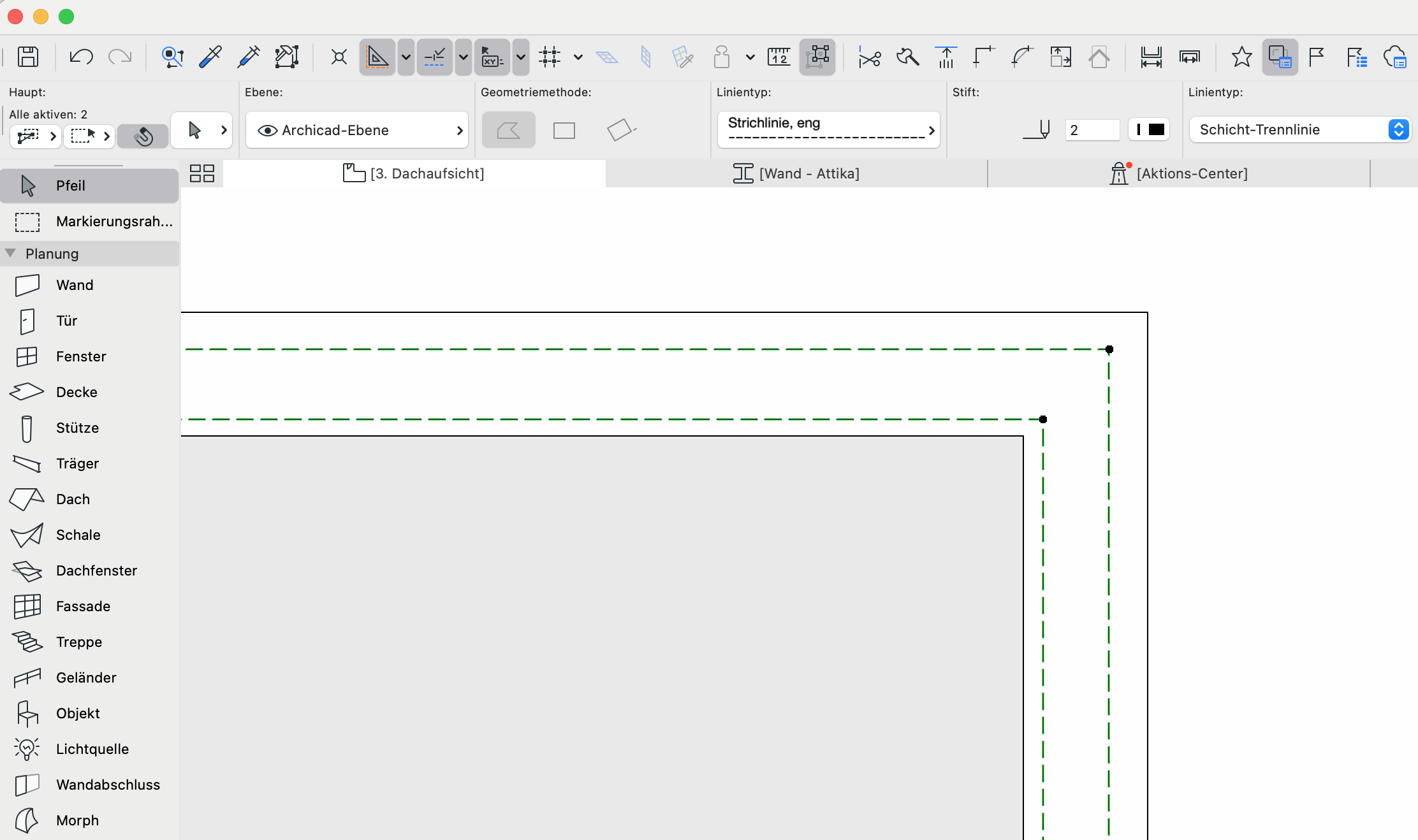

Mittels 2D-Werkzeugen wie Linien-Werkzeug, Polylinien-Werkzeug, Schraffur-Werkzeug, etc. können die benötigten Linien bzw. Kanten manuell im Grundriss nachgezeichnet werden.
Hinweis:
Empfehlenswert ist es jene 2D-Elemente, welche zusammen gehören, zu gruppieren und auf eine gesonderte Ebene abzulegen.
