Problemstellung
Ein 2D-Objekt lässt sich nicht verzerren bzw. lässt sich nur proportional in der Größe verändern.
Troubleshooting
Es ist nicht möglich, mit dem Befehl Größenänderung die Objekte nicht-proportional zu verzerren bzw. nur in eine Richtung zu strecken. Folgendes Workflow kann helfen.
1. Elemente als Objekt speichern
Ablage > Bibliotheken und Objekte > Auswahl sichern als... > Objekt...
Das Element oder mehrere Elemente (z.B. ein eingeladenes und in 2D-Elemente aufgelöstes PDF) wird markiert und als Objekt gespeichert.
2. Objekt platzieren
Planung > Architektonische Werkzeuge > Objekt

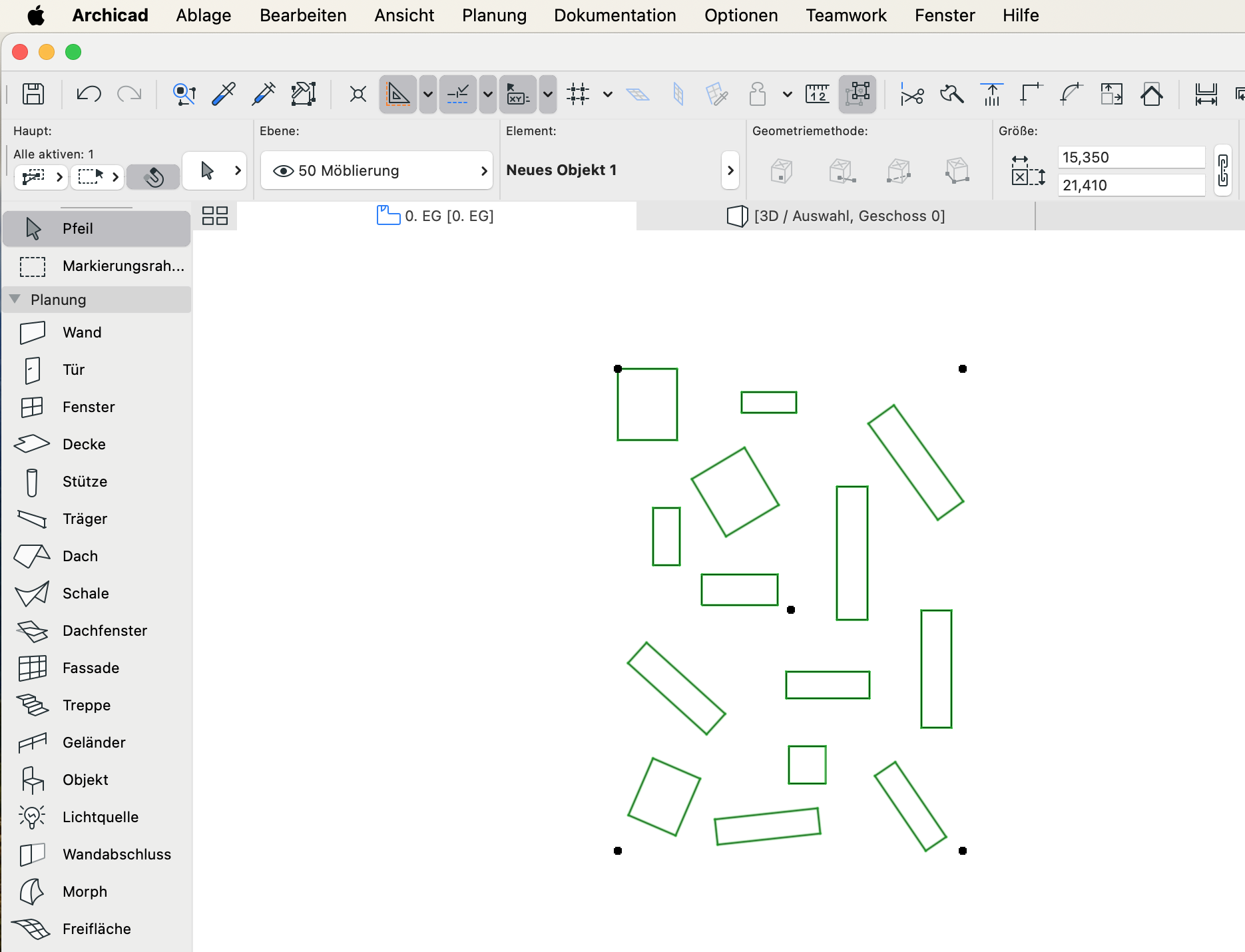

Das zuvor gespeicherte Objekt wird mit dem Objekt-Werkzeug an der gewünschten Stelle platziert.
3. Objekt transformieren

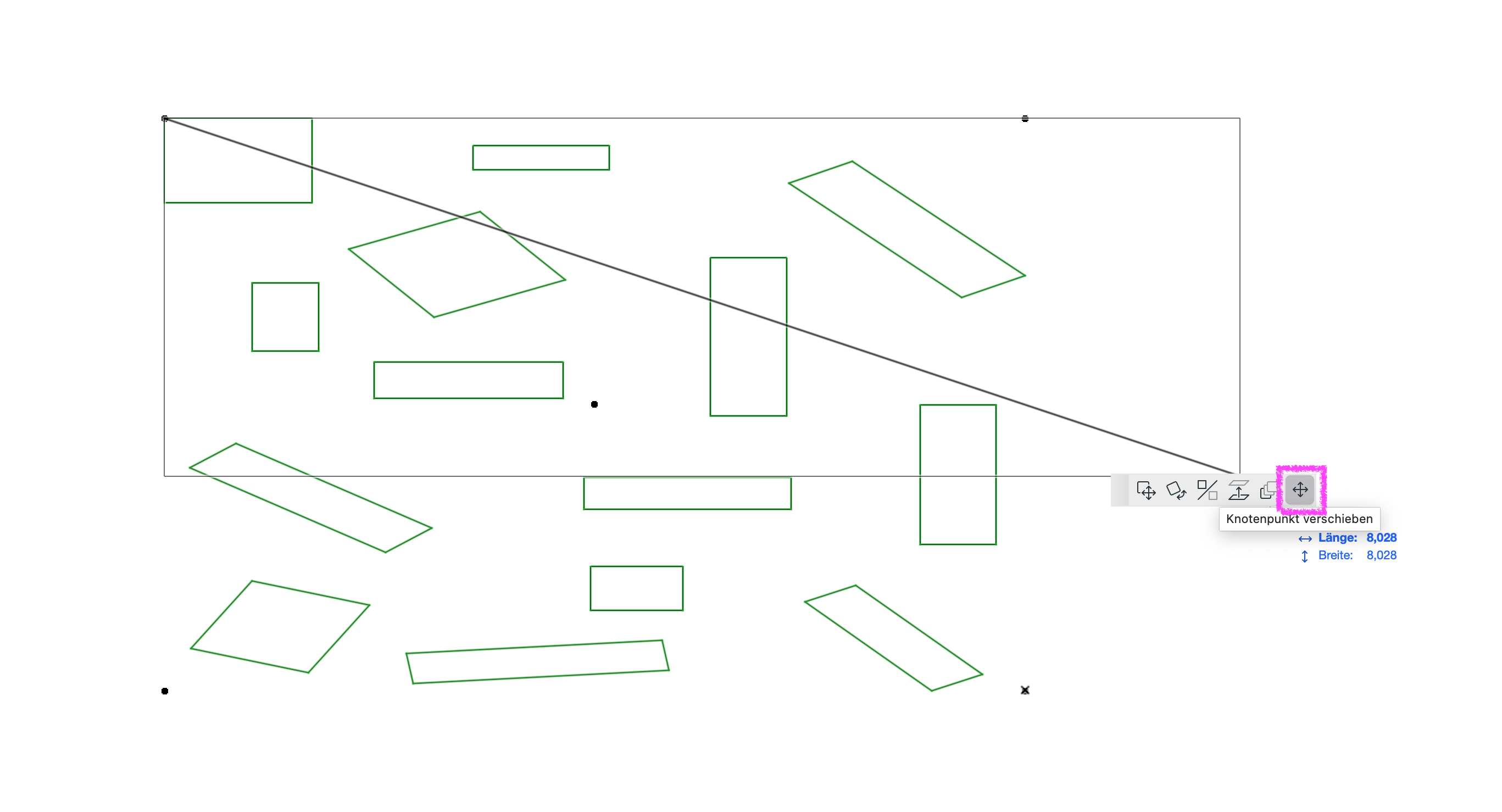

Das Objekt auswählen und mit dem Befehl Knotenpunkt verschieben aus der Pet-Palette in die gewünschte Richtung strecken oder stauchen.
4. Objekt in 2D-Elemente zerlegen...
Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen...

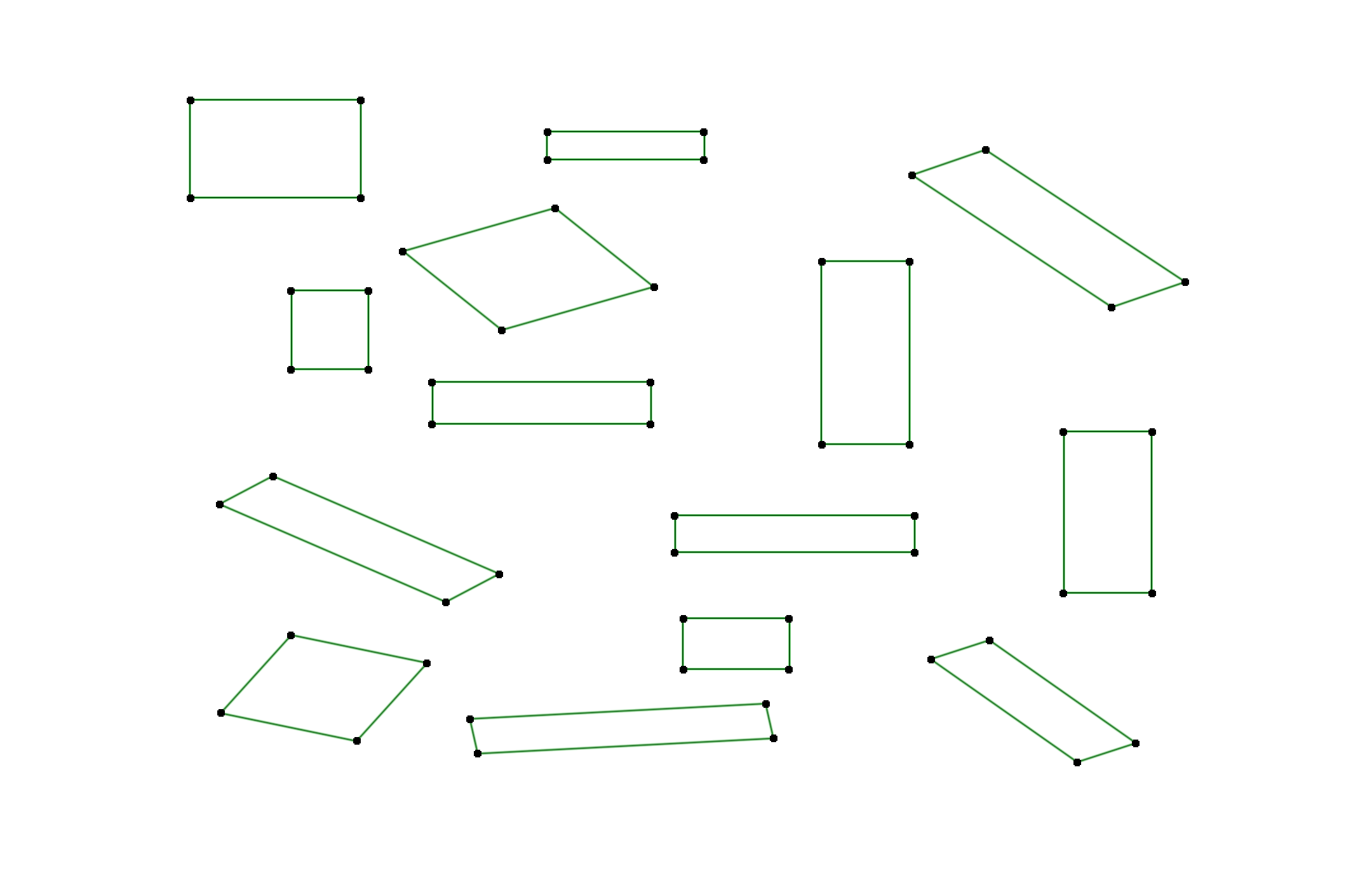

Anschließend das Objekt wieder in 2D-Elemente zerlegen.
Hinweis: Dargestellte Arbeitsschritte können auch auf 3D-Elemente angewendet werden.
