Deckschraffuren in der Ansicht falsch ausgerichtet

Problemstellung

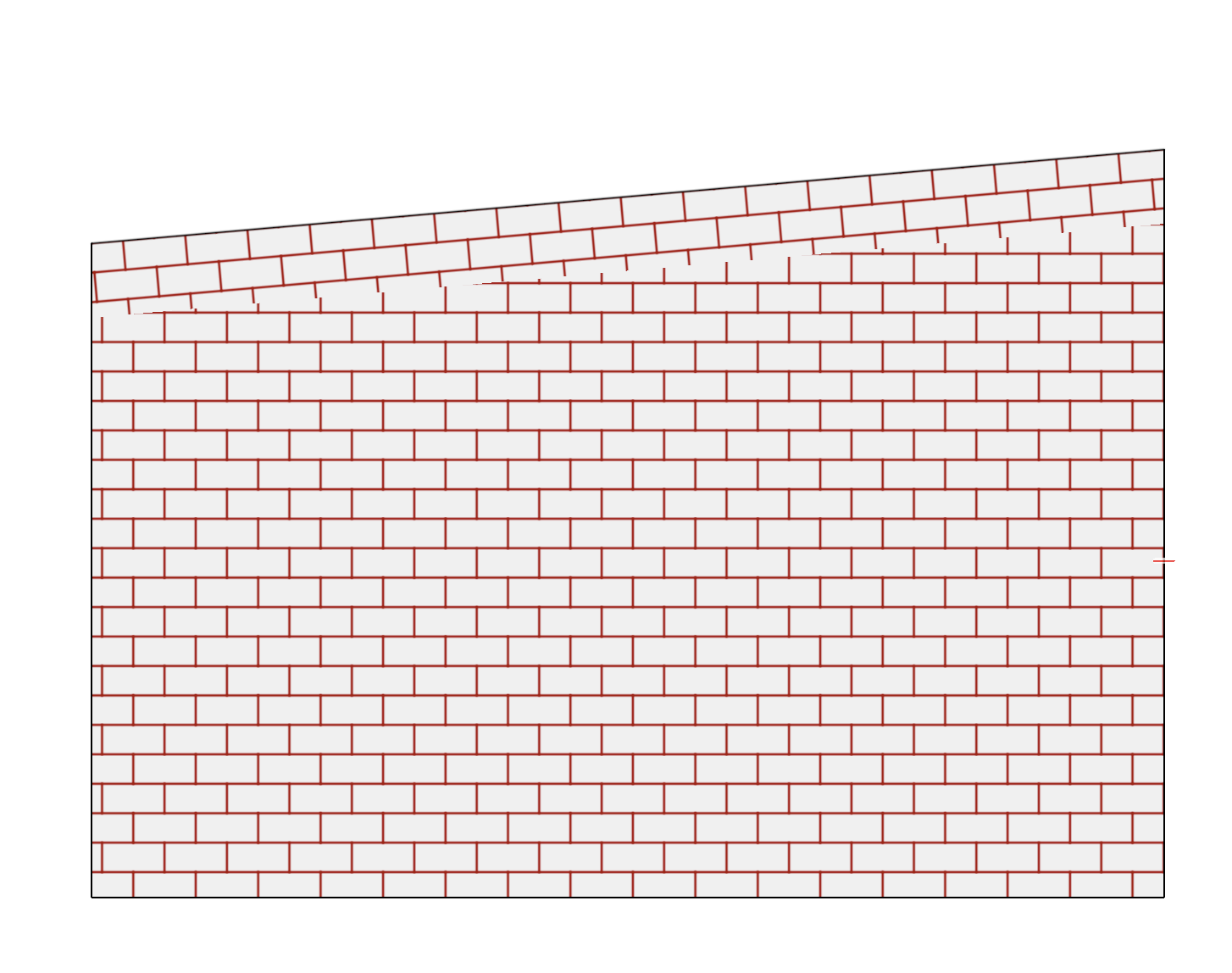

Die Deckschraffuren sind in der Anischt versetzt zueinander mit unterschiedlichen Ausrichtungen. Die Deckschraffur für den Vordergrund wird in der Ansicht falsch dargestellt:

Troubleshooting

1. 3D-Textur ausrichten

Dokumentation > Rendering, Animation etc. > 3D-Textur ausrichten > Ursprung bestimmen/Richtung einstellen...

Die Schraffuren können mit dem Befehl 3D-Textur ausrichten so angepasst werden, so dass diese in der Ansicht wieder korrekt zueinander ausgerichtet sind.

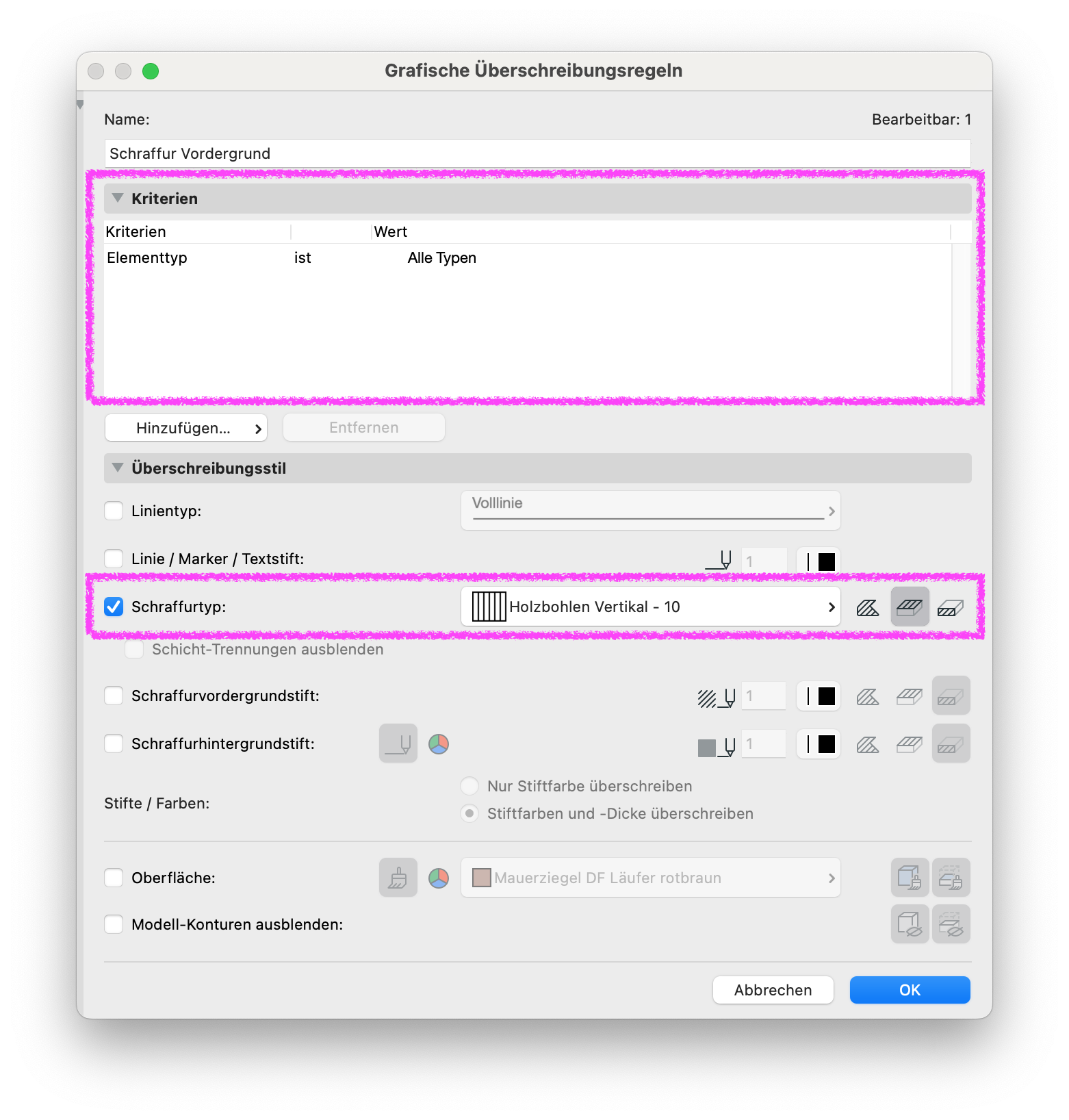

2. Grafische Überschreibung anwenden

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...

• Die Kriterien sind entspr. so einzustellen, so dass die relevanten Bauteile bzw. Oberflächen von der grafischen Überschreibung erfasst werden.
• Bei Schraffurtyp ist der gewünschte Schraffurtyp zu definieren sowie die Option Deckschraffur-Typ überschreiben (mittlerer Button) zu aktivieren.

Hinweis:

Der betroffene Schraffurtyp kann wie folgt im Projekt gefunden werden:

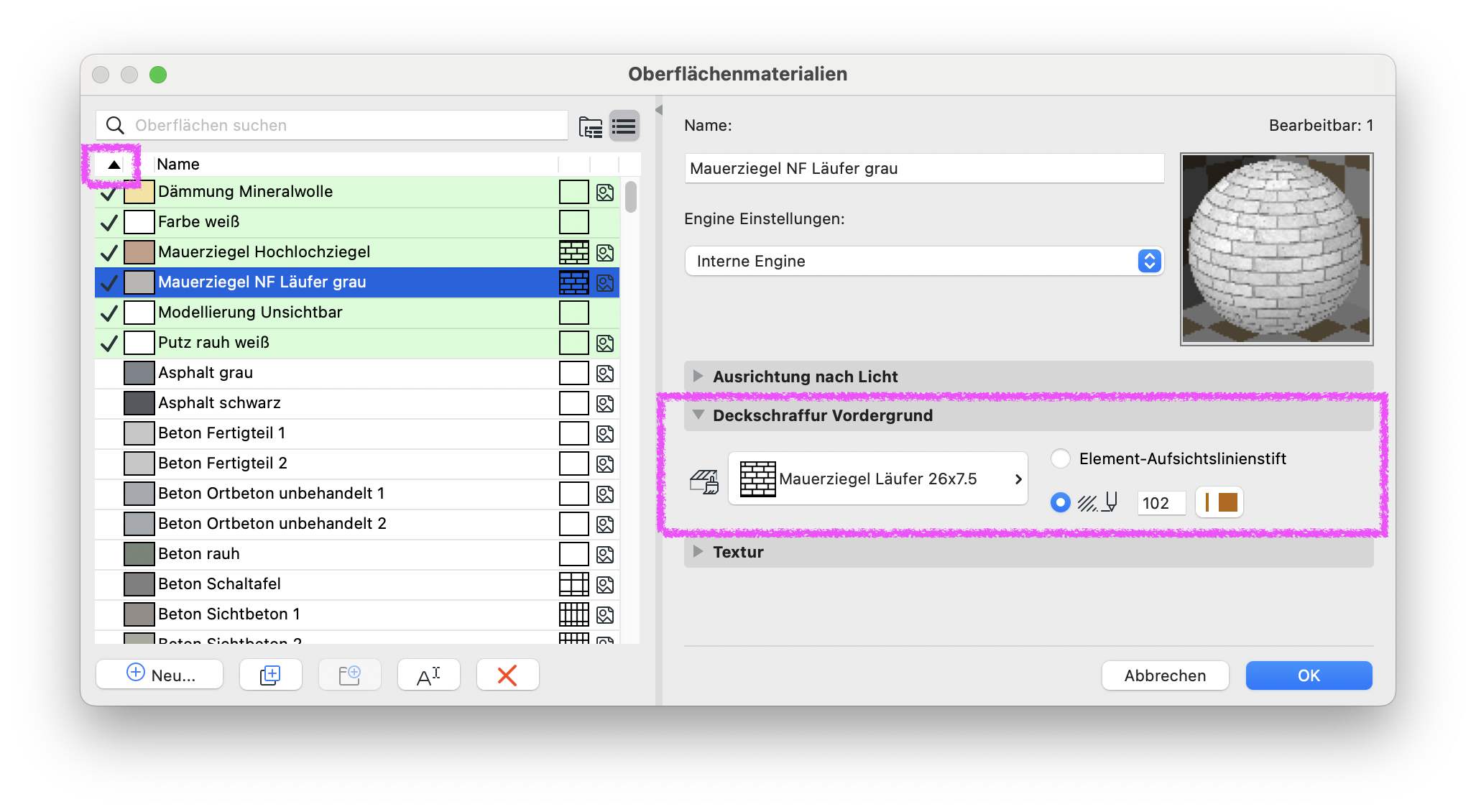

1. Das betroffene Element auswählen und Optionen > Element-Attribute > Oberflächenmaterialien... öffnen.
2. Im Dialogfenster Oberflächenmaterialien links oben auf den schwarzen Pfeil klicken (damit werden alle Oberflächen zu Beginn der Liste aufgelistet und farblich markiert, welche für das markierte Element Verwendung finden. Im Screenshot ist das Beispiel einer mehrschichtigen Wand gezeigt.)
3. Entspr. Oberflächenmaterial auswählen, welches in der Ansicht falsch dargestellt wird.
4. Unter der Rubrik Deckschraffur Vordergrund wird nun der zugewiesene Schraffurtyp angezeigt.
5. Diesen Schraffurtyp in der graphischen Überschreibungsregel auswählen.
