Problemstellung
Ein Durchbruch oder Öffnung lässt sich nicht in einen Unterzug, welcher mit den Träger-Werkzeug erstellt wurde, platzieren.
Troubleshooting

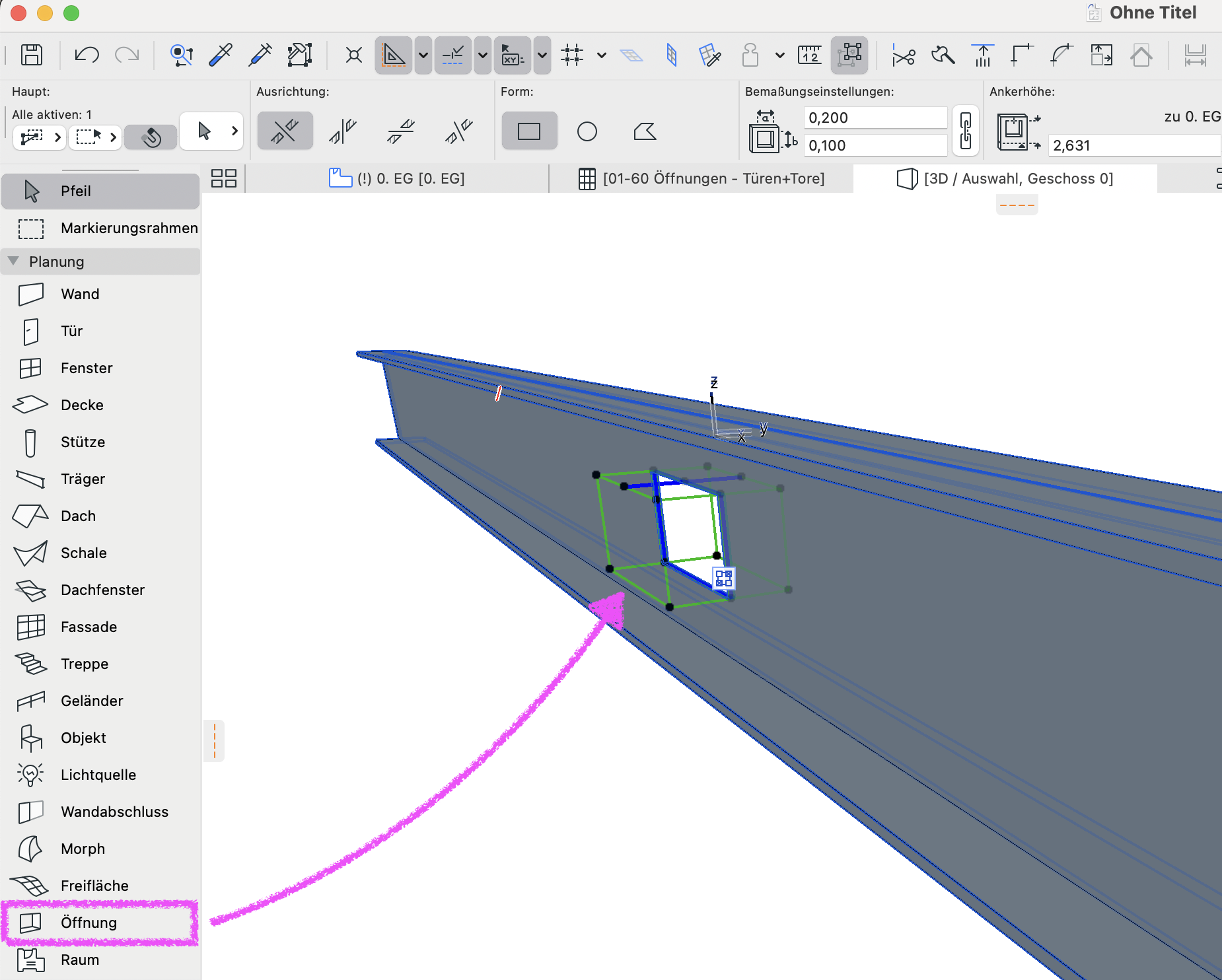

1. Öffnungs-Werkzeug anwenden
- Planung > Architektonische Werkzeuge > Öffnung
Öffnungen in Trägern sollten mit dem Öffnungs-Werkzeug erstellt werden. Fenster- oder Türöffnungen können nicht in den Träger eingefügt werden.
2. Durchbruch in Träger einfügen
Eine Öffnung kann in einem Träger auch mit den Träger eigenen Einstellungsmöglichkeiten erstellt werden, nachdem der Träger platziert wurde.

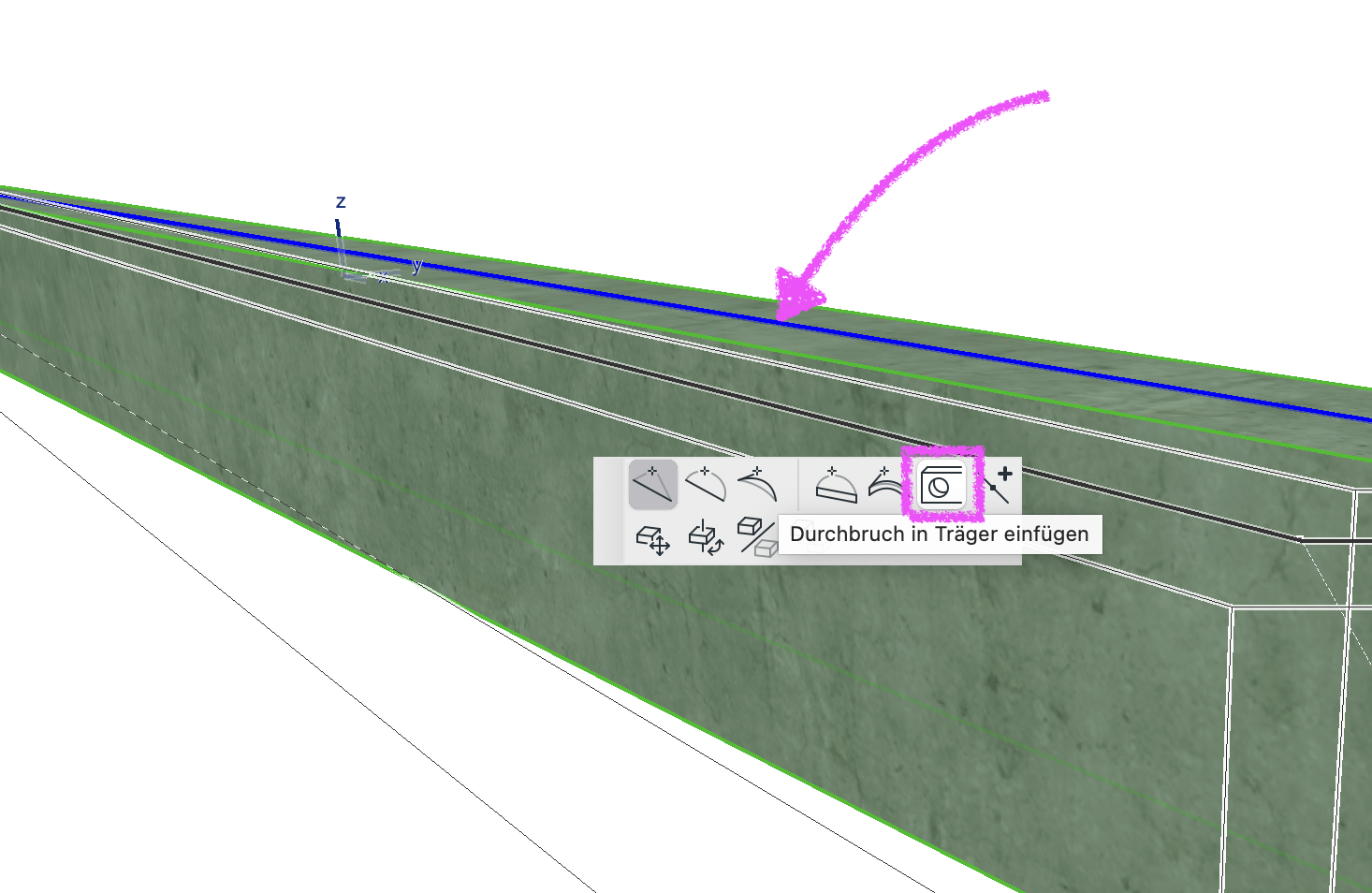

Den betroffenen Träger markieren, auf die blaue Referenzlinie klicken und in der Pet-Palette den Befehl Durchbruch in Träger einfügen ausführen.

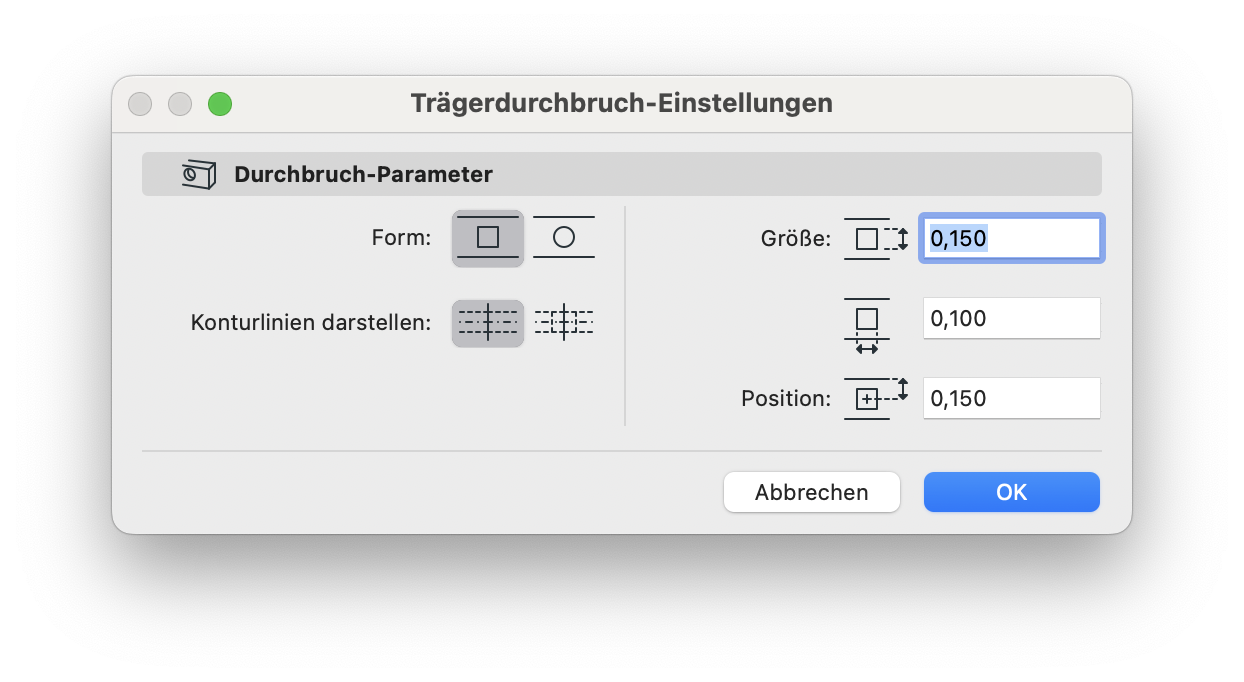

In den Einstellungen im Dialogfenster Trägerdurchbruch-Einstellungen können die gewünschten Darstellungseinstellungen getätigt werden.

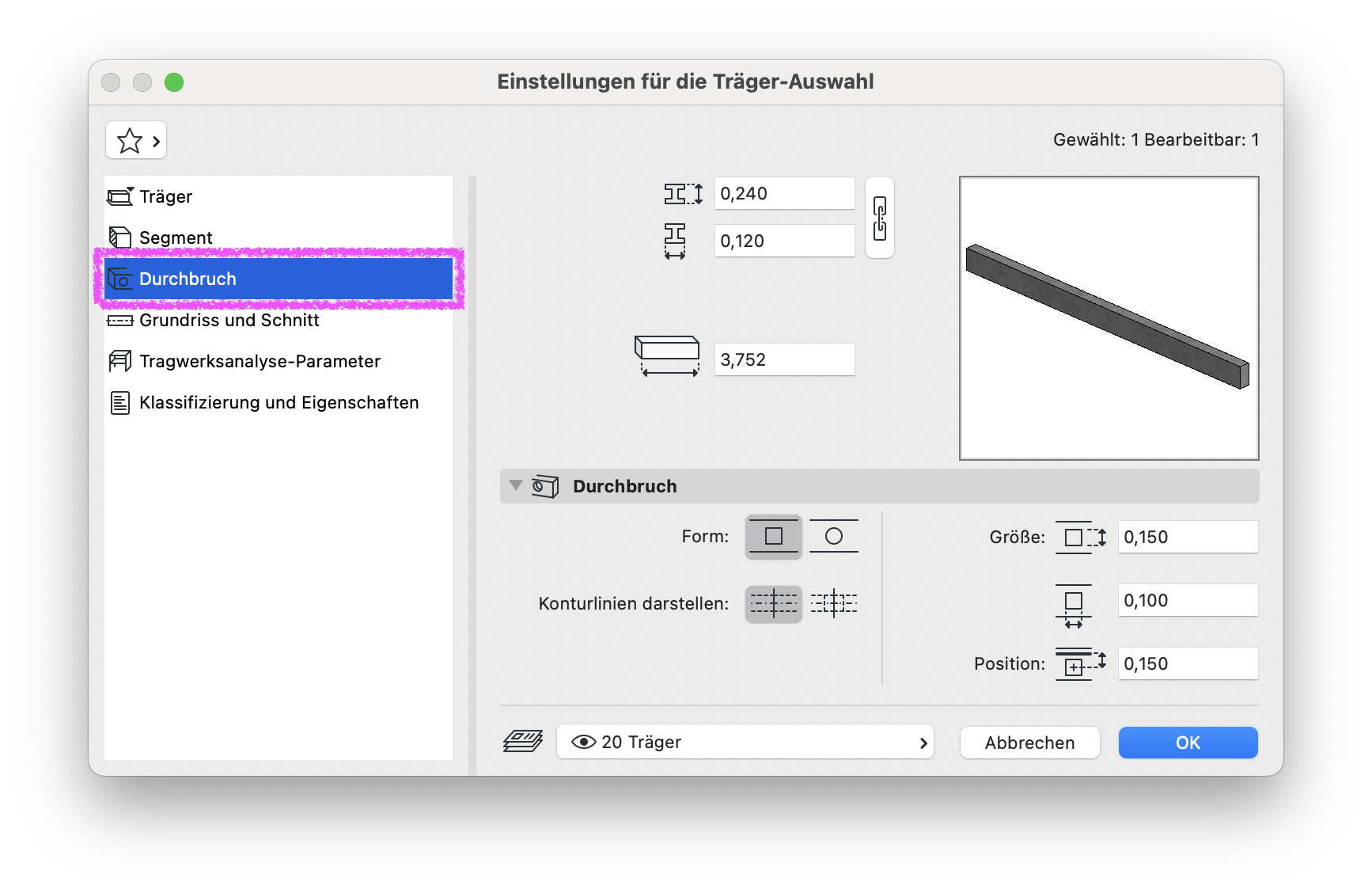

Danach ist die Rubrik Durchbruch in den Einstellungen für die Träger-Auswahl freigeschaltet. Durchbrüche, welcher im Nachgang bearbeitet werden sollen, sind auszuwählen und anschließend in Durchbruch in den Einstellungen für die Träger-Auswahl bearbeitbar.
