Fassade mit runden Paneelen und Riegeln lässt sich nicht erstellen

Problemstellung

Eine Fassade ist in einem Teilbereich, z.B. einer Gebäudeecke, abgerundet. Das Paneel bzw. die Glasfläche sowie ggf. weitere Fassaden-Komponenten, wie Pfosten und Riegel, müssen folglich gebogen werden.

Die blaue Referenzlinie für eine Fassade kann geradlinig oder gebogen aufgezogen werden. Wenn  die Referenzlinie eine Biegung erhält, werden jedoch nur die Pfosten entlang der Referenzlinie bogenförmig ausgerichtet. Dies hat keinen Einfluss auf die Ausrichtung der Paneele und der Riegel. Diese bleiben immer geradlinig bzw. segmentiert.

Die Fassade kann folglich nur segmentiert konstruiert werden und nicht vollständig rund.

Troubleshooting

1. Runden Teilbereich manuell nachbauen

1. Die einzelnen Fassaden-Bestandteile in dem entsprechenden Bereich, in dem das runde Teilstück konstruiert werden muss, entfernen oder deaktivieren, so dass die Fassade ein Loch in diesem Bereich aufweist.

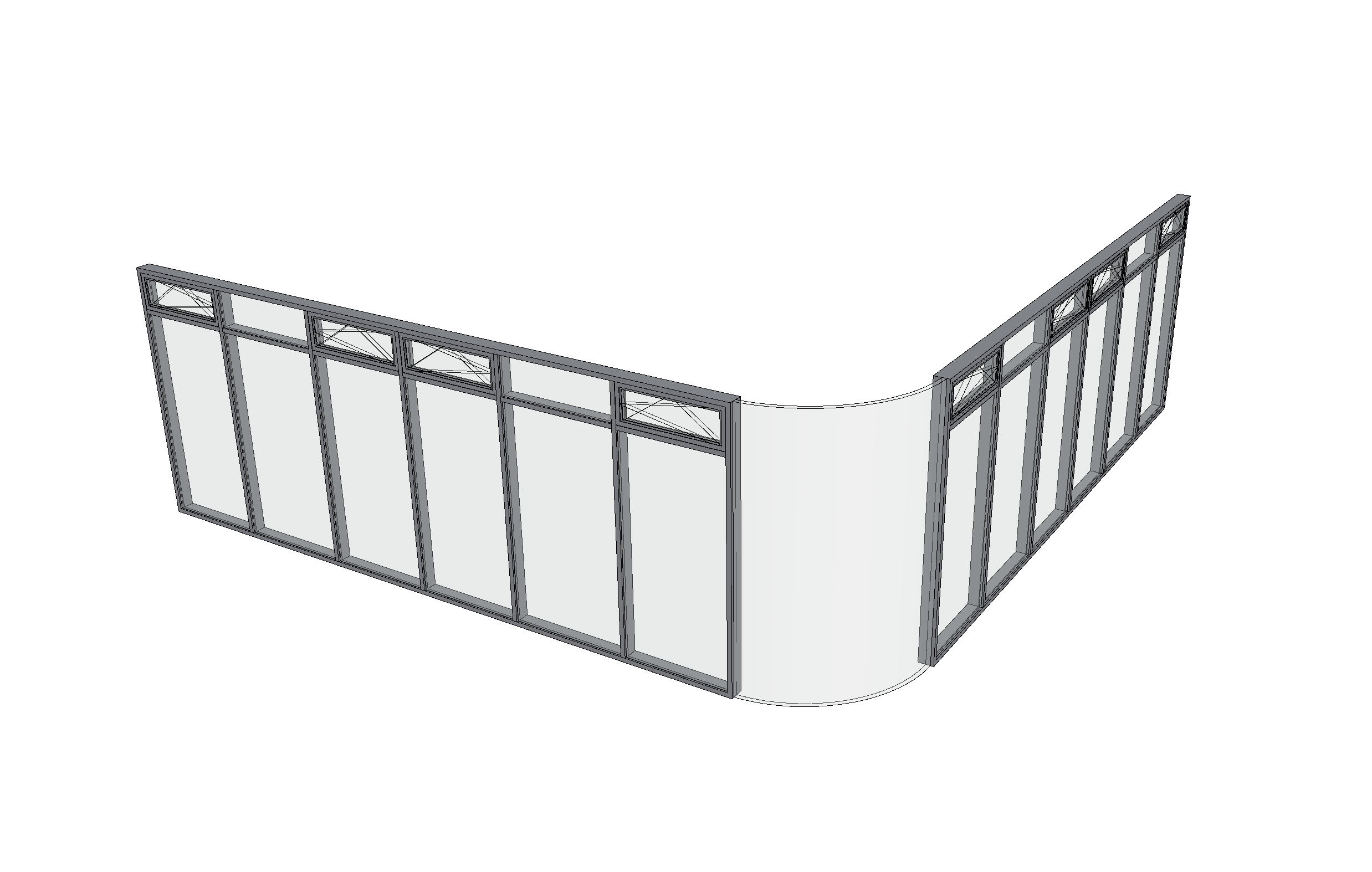

2. Den Bereich, in dem die Fassade eine Rundung haben soll, manuell mittels Morph, Wänden, Profilwänden, etc. nachmodellieren.

2. Fenster-GDL-Objekt verwenden

1. Die einzelnen Fassaden-Bestandteile in dem entsprechenden Bereich, in dem das runde Teilstück konstruiert werden muss, entfernen oder deaktivieren, so dass die Fassade ein Loch in diesem Bereich aufweist.
2. Eine (Dummy-)Wand in dem Bereich platzieren. Die Wand muss in ihren Abmessungen kleiner als das Fenster sein.

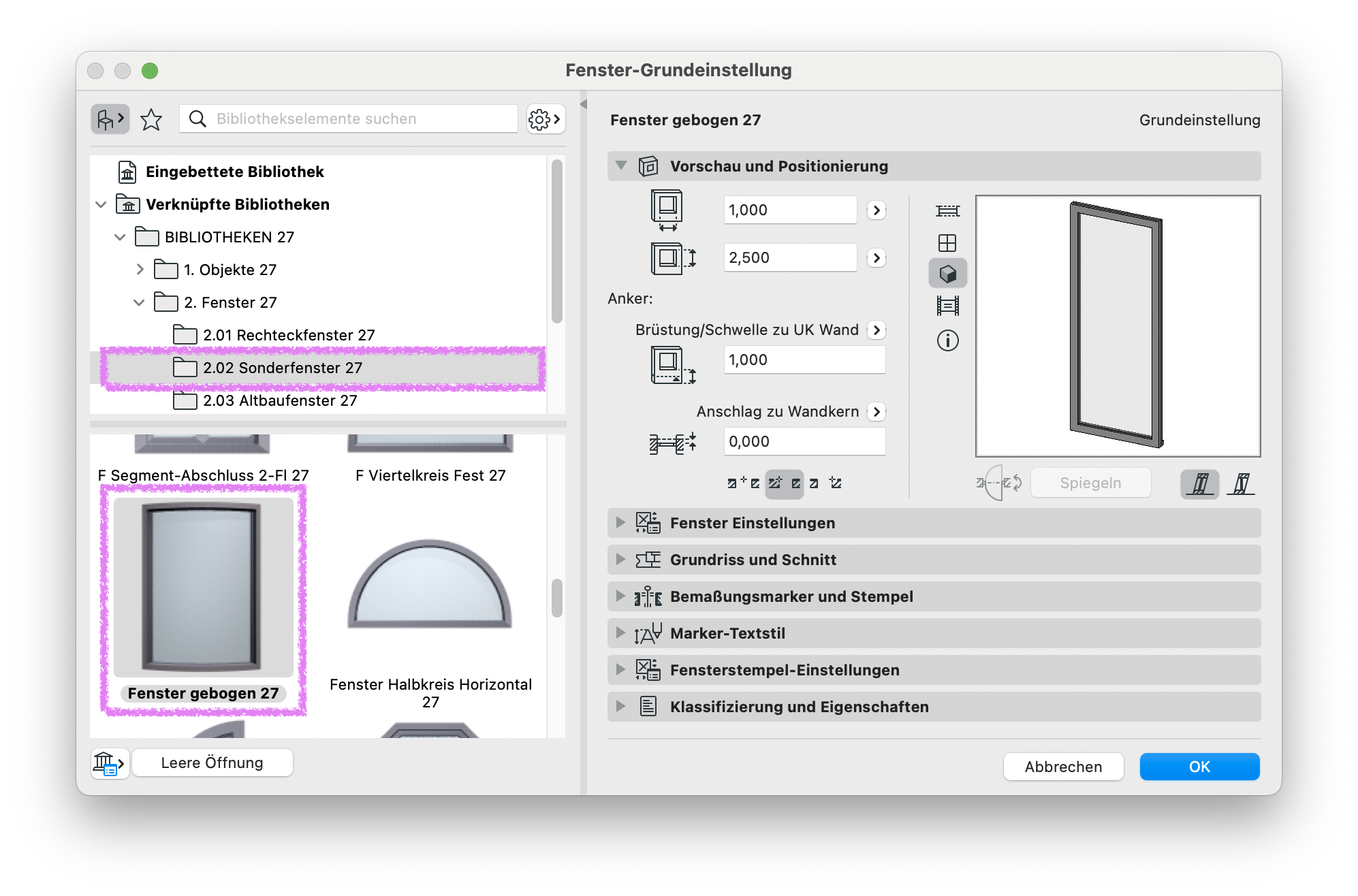

3. Fenster-GDL-Objekt wie z.B. das Fenster-Objekt Fenster gebogen in der Wand platzieren.
4. Wand bzw. Fenster entsprechenden so verschieben und Abmessungen ändern, so dass die Glasfläche sich in den freien Bereich der Fassade einpasst.
