Problemstellung

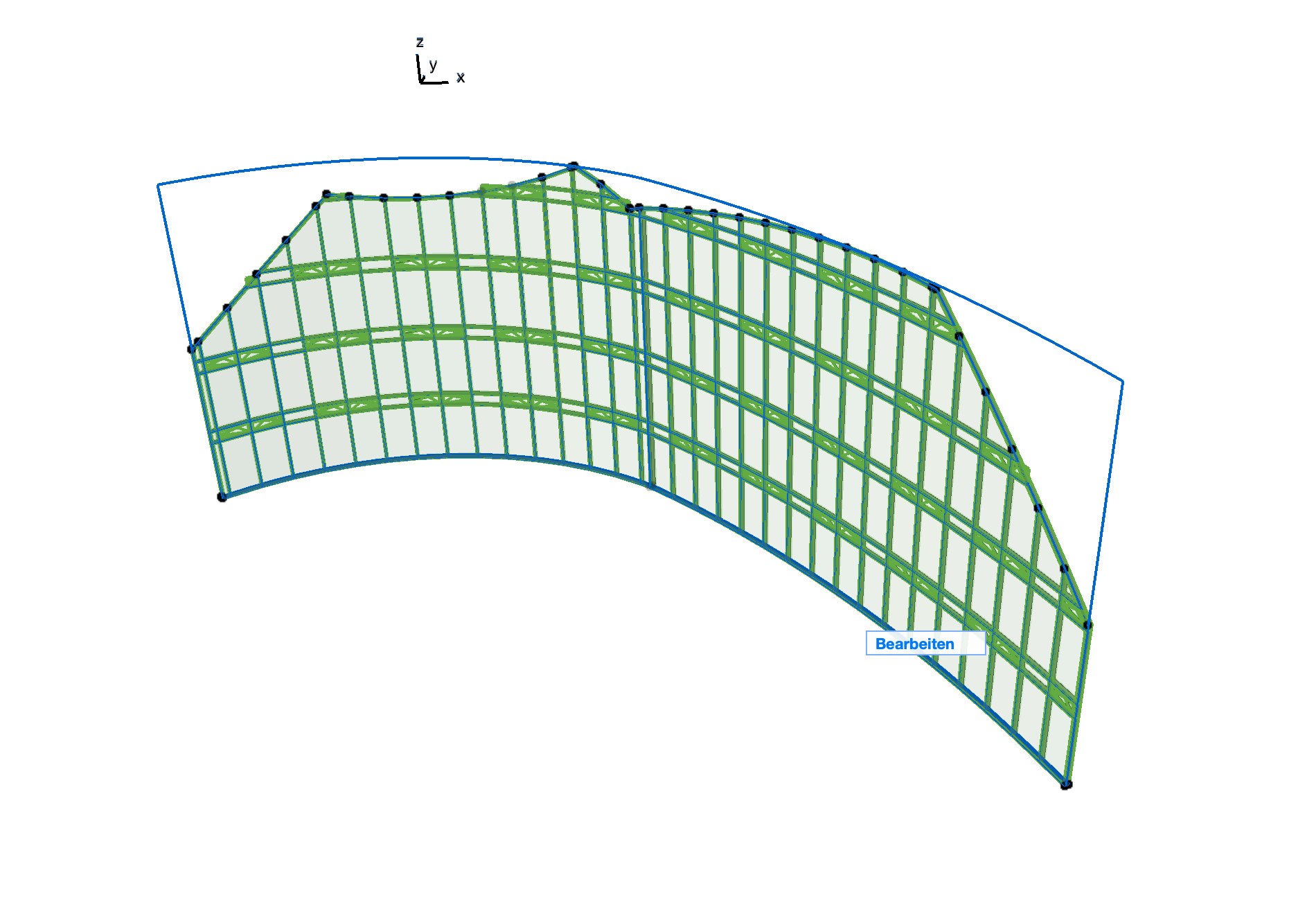

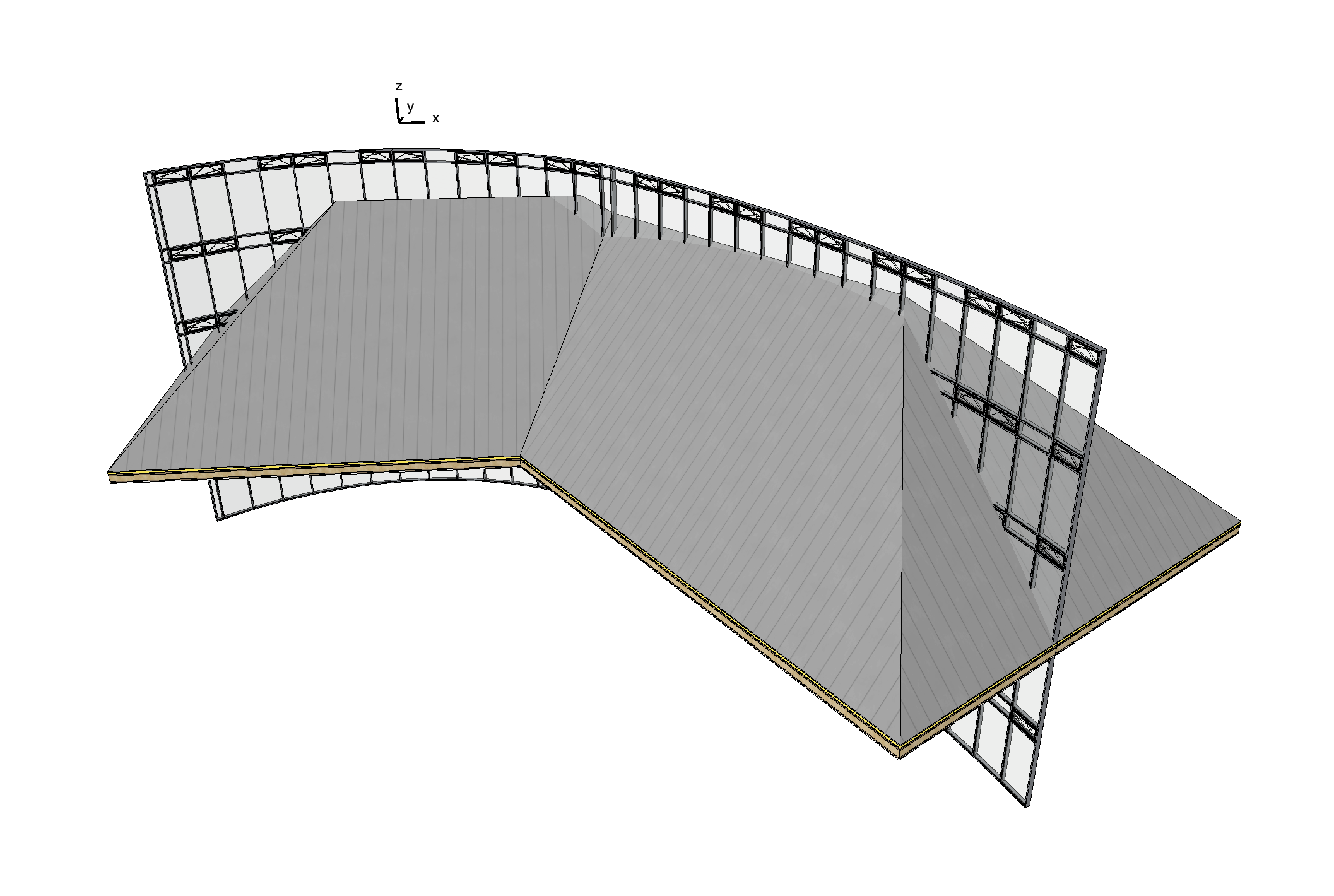

Eine Fassade soll der Neigung eines darüber liegenden Daches oder mehrerer Dächer folgen. Die Fassade soll bündig mit den Dachflächen getrimmt sein. Jedoch lässt sich die Fassade nicht mit dem Dach beschneiden.
Troubleshooting
1. Einzel-Dachflächen verwenden
- Bearbeiten > Vereinigen & zerlegen > In Einzel-Dachflächen zerlegen...

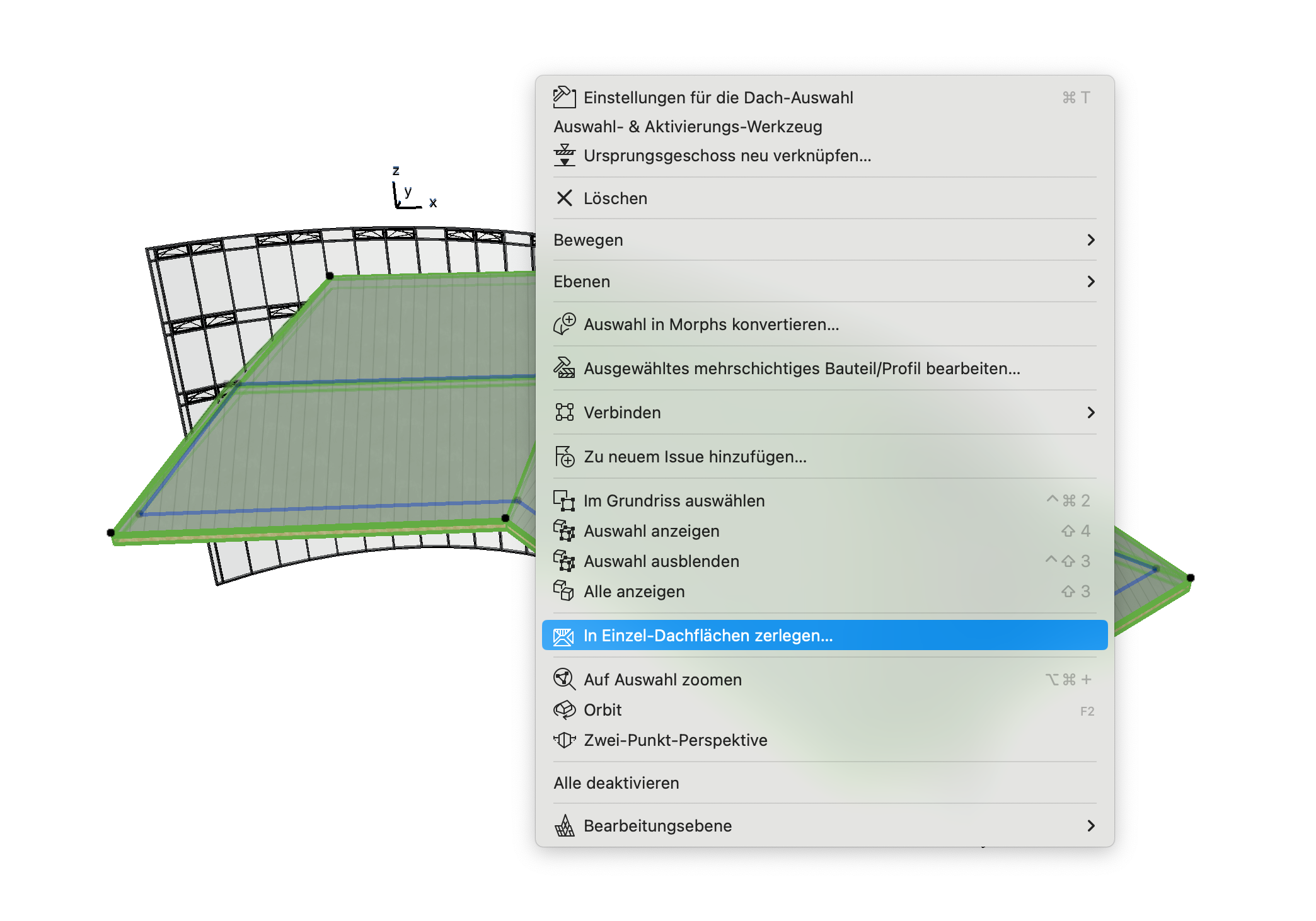

Eine Fassade lässt sich nur mit Dachflächen trimmen, wenn diese als Einzel-Dachflächen vorliegen. Ein Multidach muss mit dem Befehl In Einzeldach-Dachflächen zerlegen... in Einzel-Dachflächen zerlegt werden. Der Befehl kann auch über das Kontextmenü aufgerufen werden.
Hinweis:
Wird das Multidach noch weiter benötigt, ist es empfehlenswert ein Duplikat von dem Multidach zu erstellen, da Einzel-Dachflächen nicht in ein Multidach umgewandelt werden kann. Die Kopie kann anschließend in Einzel-Dachflächen zerlegt werden.
2. Mit Einzel-Dach beschneiden
- Planung > Dach Extras > Mit Einzel-Dach beschneiden...

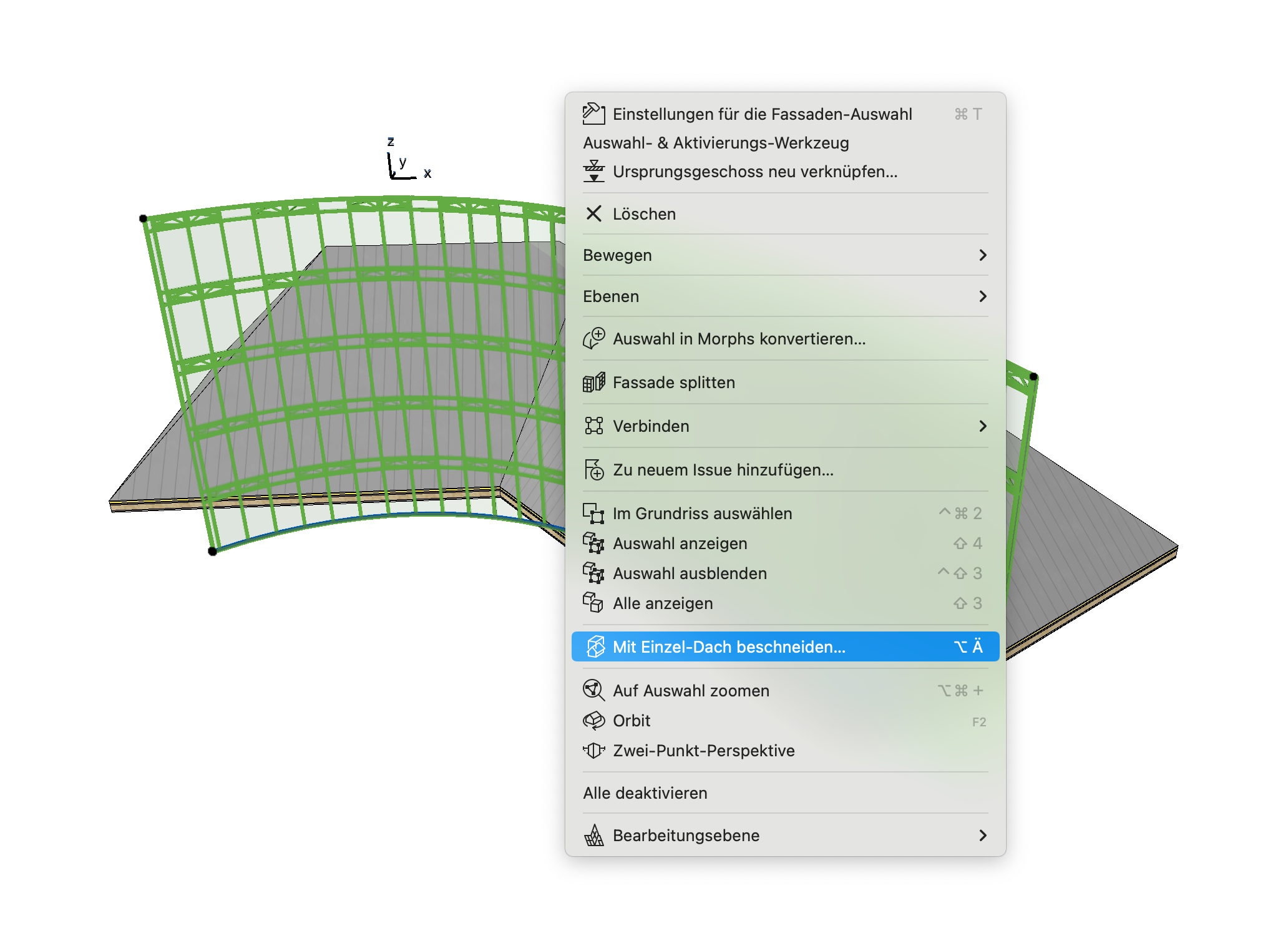

Die Fassade muss markiert und danach über dem Befehl Mit Einzel-Dach beschneiden... mit den Einzel-Dachflächen verschnitten werden.
Hinweis:
Die Verschneidung bleibt erhalten, auch wenn die Einzel-Dachflächen aus dem Projekt gelöscht werden. Die Verschneidung kann über das Kontextmenü mit dem Befehl Alle Verschneidungen aufheben entfernt werden.
