Problemstellung
Mit dem Fassaden-Werkzeug konstruierte Fassaden lassen sich am Verbindungspunkt nicht korrekt zusammenschließen.
Troubleshooting
1. Standard Eck-Profil Komponente prüfen

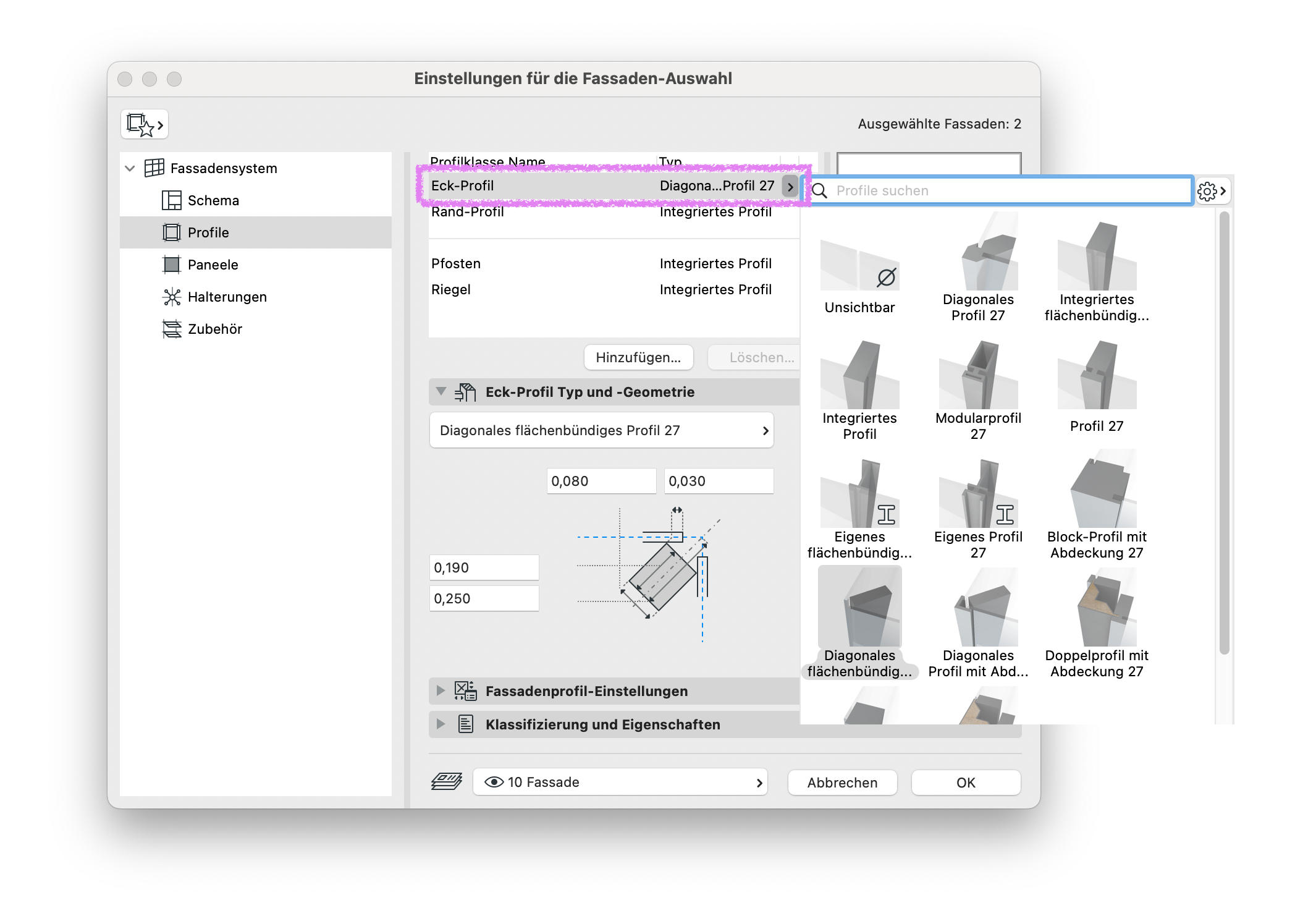

Einstellungen für die Fassaden-Auswahl > Fassadensystem > Profile
Es gilt die Standard Eck-Profil Komponente festzulegen, bevor der Befehl aus Schritt 3 angewendet wird.
- Fassaden auswählen.
- Einstellungen für die Fassaden-Auswahl aufrufen.
- Rubrik Profile anwählen.
- Drop-Down-Menü bei Eck-Profil aufrufen (schwarzer Pfeil)
- Gewünschte Standard Eck-Profil Komponente mit Doppelklick auswählen.
- Mit OK bestätigen.
Hinweis: Nachträglich kann die Standard Eck-Profil Komponente in einen anderen Typ bzw. Profil geändert werden.
2. Fassaden splitten
Planung > Fassade > Fassade splitten

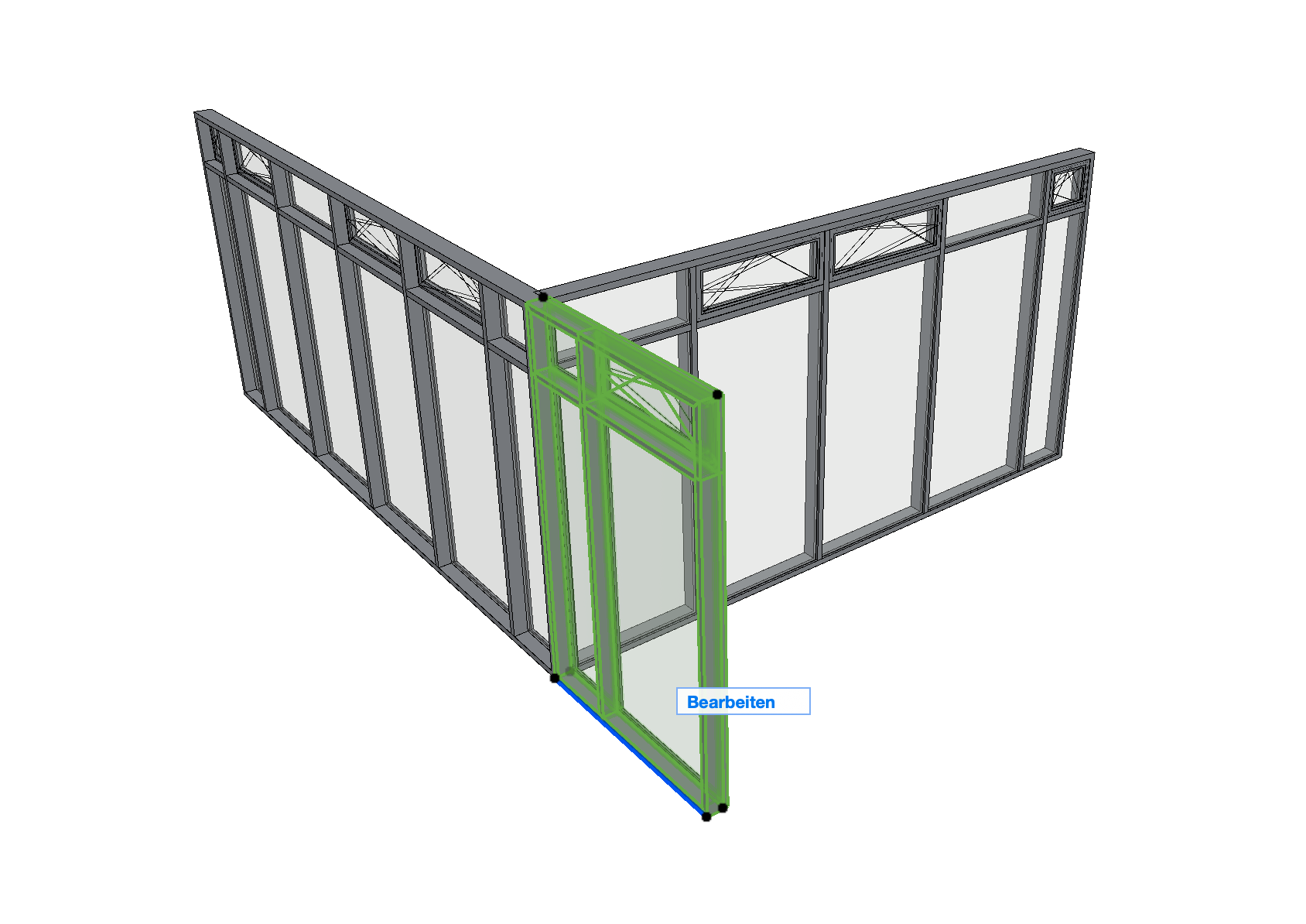

Die einzelnen Fassaden müssen am gewünschten Verbindungspunkt mit dem o. g. Menübefehl gesplittet werden, so dass keine Fassadenstücke übrig bleiben und die Fassaden am Verbindungspunkt abschließen bzw. stumpf anschließen.
3. Verbindungsprofil für angrenzende Fassaden erstellen
Planung > Fassade ändern > Verbindungsprofil erstellen
- Fassaden auswählen bzw. markieren.
- Menübefehl Verbindungsprofil erstellen anwenden (bzw. den entsprechenden Befehl im Kontextmenü).

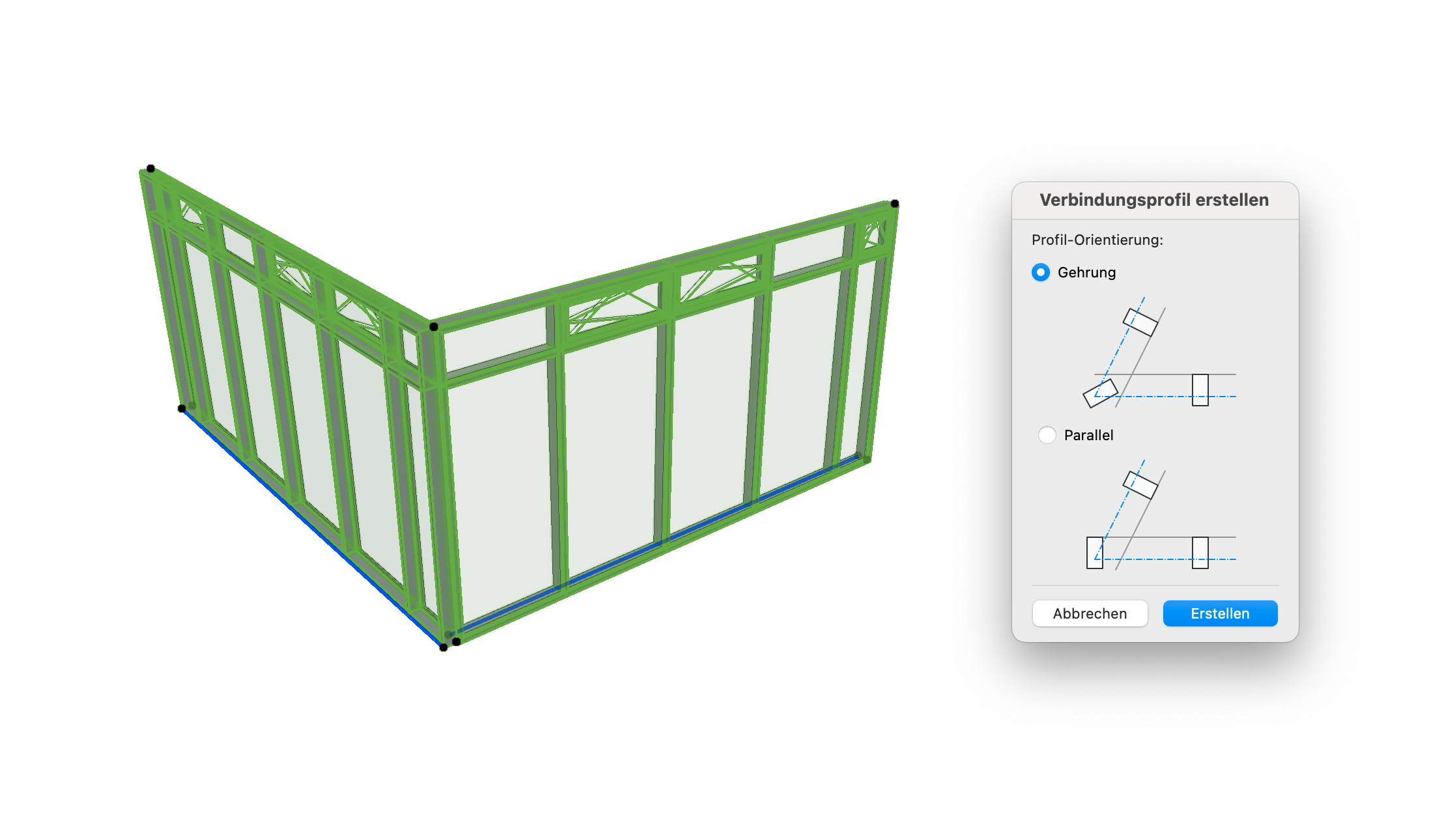

- Bevorzugte Ausrichtung für das Verbindungsprofil auswählen (mit Gehrung oder parallel zu einem vorhandenen Profil).
Hinweis: Mit diesem Befehl wird keine Verbindung zwischen den Fassaden hergestellt (sie können separat verschoben oder bearbeitet werden).
