Problemstellung
Die blaue Referenzlinie der Fassade ist verschoben und sitzt nicht an der korrekten Stelle. Diese soll z.B. horizontal abschließen mit den Außenkanten der Fassade und vertikal an dem untersten Punkt der Fassade liegen.

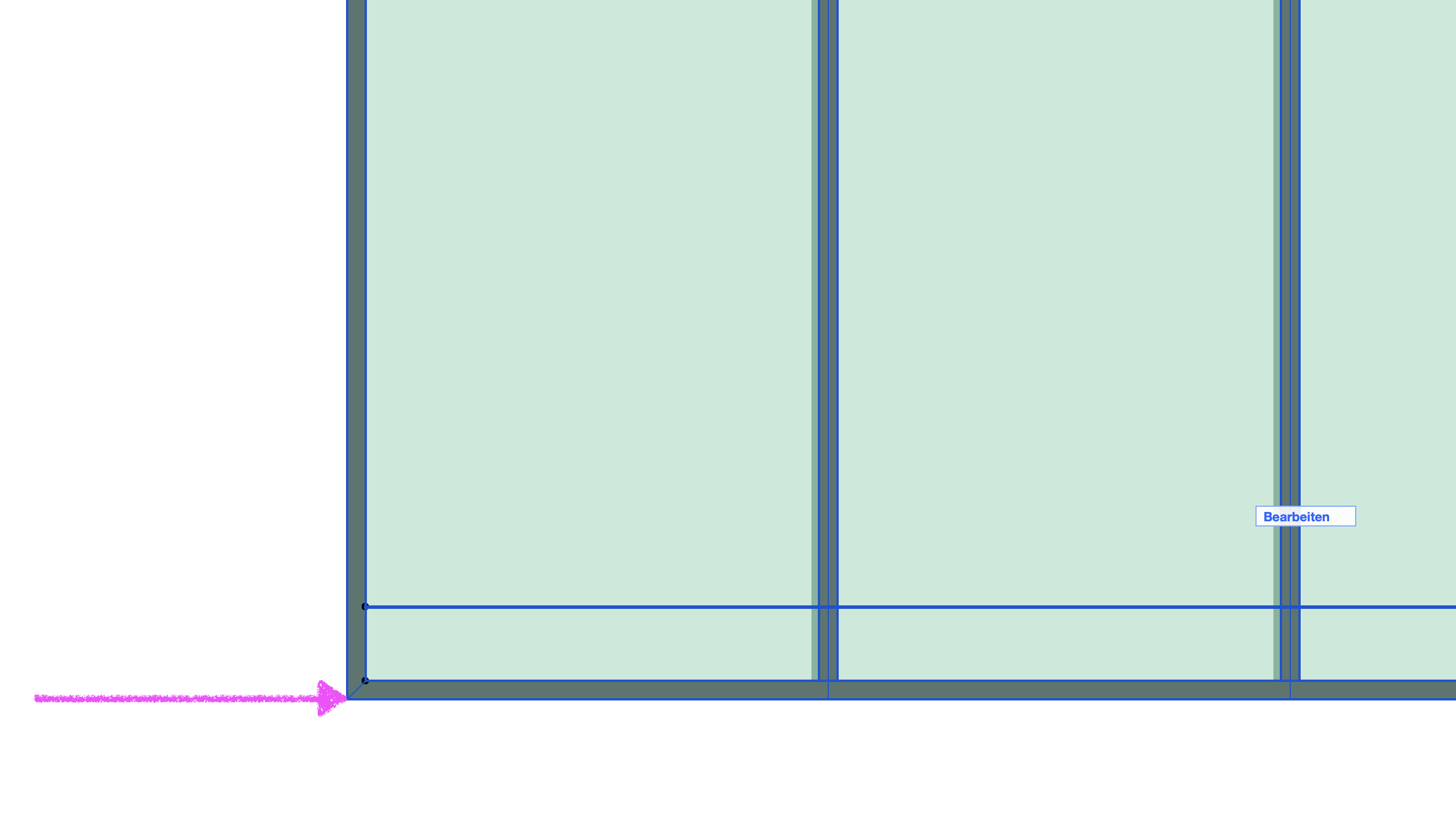

In der Ansicht kann es z.B. wie folgt aussehen:
Troubleshooting
Einstellungen für die Fassaden-Auswahl prüfen

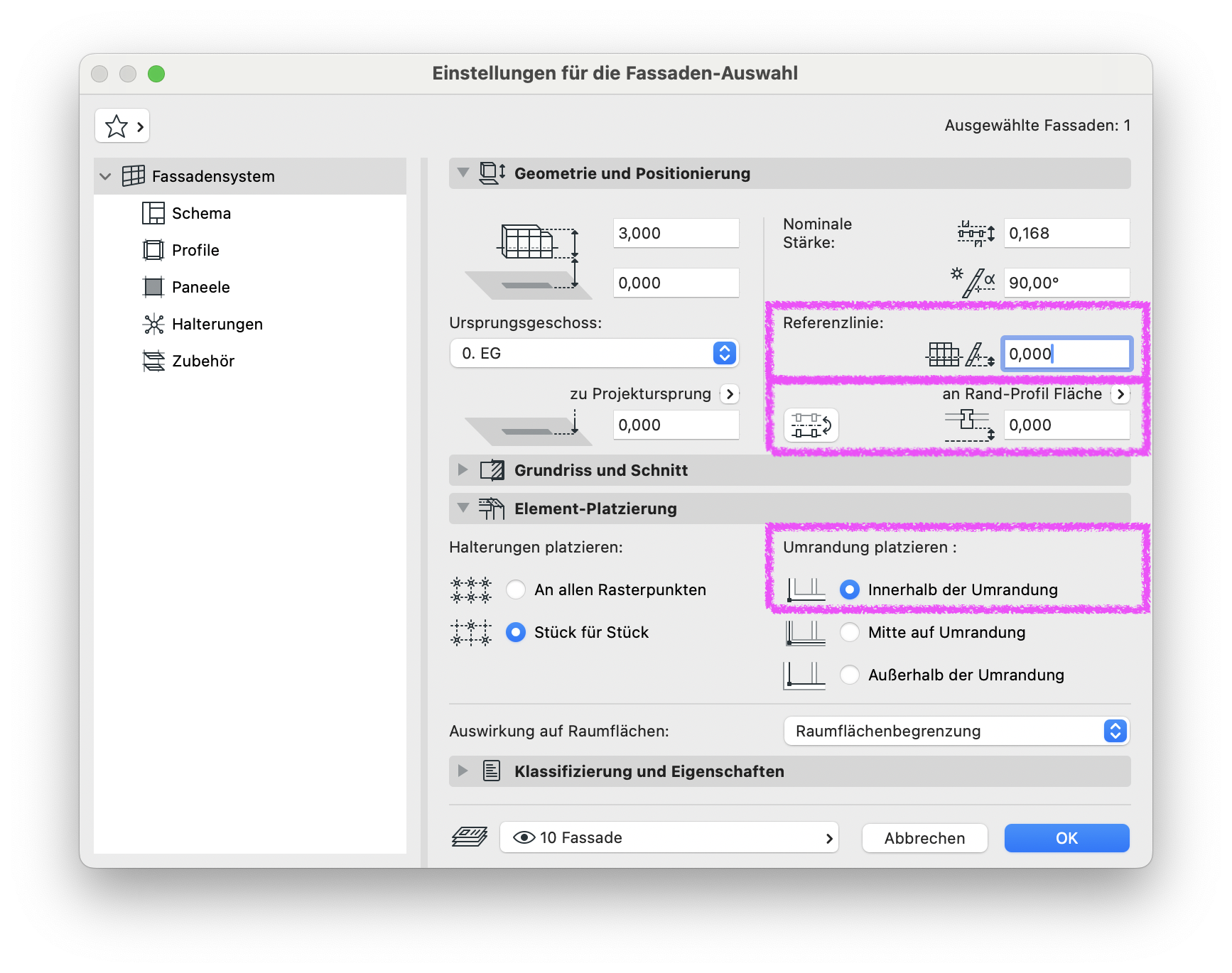

Einstellungen für die Fassaden-Auswahl > Geometrie und Positionierung/Element-Platzierung
- Unter dem Reiter Geometrie und Positionierung muss die Höhe der Referenzlinie auf 0,00 gestellt sein.
- Bei der Einstellung an Rand-Profil Fläche muss ebenso ein Wert von 0,00 getätigt sein, sofern die Referenzlinie im Grundriss in der Flucht der Rand-Profil Fläche der Fassade platziert sein soll.
- Unter dem Reiter Element-Platzierung muss bei Umrandung platzieren die Option Innerhalb der Umrandung getätigt sein.
Weitere Informationen zu diesem Thema bietet der folgende Link:
